本發明屬于農產品加工技術領域，涉及一種便攜式葵花籽脫殼及殼仁分離機。

背景技術：

瓜子作為一種傳統的休閑食品，成為了人們生活中不可缺少的零食，但是過度嗑瓜子，會造成牙齒磨損。因此需要設計一種適合家用的小型瓜子去殼機，來實現小批量瓜子的快速、自動去殼。

中國專利號cn105852157a公開了一種葵花籽脫殼機，該葵花籽采用先碾壓后離心相結合的破殼方式，可以對殼仁進行三級分離及收集，自動化程度高，脫殼效率高。但是，其體型較大，造價昂貴，且無法攜帶，并不適用于家庭及戶外使用。

中國專利號cn106473164a公開了一種小型瓜子脫殼機構，雙輥式破殼極大的提高了工作效率。但是，由于瓜子形狀大小不同，雙輥之間的固定間隙會造成瓜子的浪費以及瓜子仁的破損。

技術實現要素：

本發明針對以上情況，提出一種適用于家庭及戶外旅行且脫殼品質高的便攜式葵花籽脫殼及殼仁分離機，實現小批量瓜子的自動、高品質去殼，以解決消費者過度嗑瓜子導致的諸多健康隱患問題。

為實現上述目的，本發明提供以下的技術方案：一種便攜式葵花籽脫殼及殼仁分離機，主要包括脫殼機構、殼仁分離機構、電源系統以及殼體，其特征在于：所述脫殼機構由進料口（6）、壓緊彈簧（12）、脫殼齒輥（14）、脫殼齒板（15）和電機（16）等組成，所述殼仁分離機構由風扇（7）、廢料倉（3）、出料口（2）和接料盤（1）等組成，所述電源系統由船型開關（10）、電池盒（17）、迷你usb接口（8）等組成，所述殼體（5）上設置有觀察窗（4），底部設置有底座（9）。

實際使用時：由壓緊彈簧（12）、脫殼齒輥（14）和脫殼齒板（15）組成的脫殼機構主要用來對葵花籽進行脫殼，殼體（5）內設置的軸流式風扇（7）對葵花籽仁和廢料進行分離處理，葵花籽仁通過出料口（2）滑入到接料盤（1）內，廢料落入到廢料倉（3）內被收集，選用微型直流減速電機來帶動脫殼齒輥（14）做回轉運動。

裝置運行時：在打開船型開關（11）后，確保脫殼齒輥（14）正常運行，風扇（7）正常轉動。將葵花籽放入進料口（6）中。葵花籽一方面在重力作用下進入脫殼齒輥（14）與脫殼齒板（15）的間隙中，另一方面在脫殼齒輥（14）的上料作用下進入脫殼齒輥（14）與脫殼齒板（15）的間隙中。脫殼齒輥（14）在電機（16）的帶動下做回轉運動，使葵花籽在脫殼齒輥（14）與脫殼齒板（15）的間隙中做翻滾運動。在間隙合適的位置，葵花籽寬度方向上的側邊被脫殼齒輥（14）與脫殼齒板（15）的齒底卡住，通過擠壓作用破殼。由于破碎的葵花籽殼與葵花籽仁小于脫殼齒輥（14）與脫殼齒板（15）之間的最小間隙，葵花籽殼與葵花籽仁在重力作用下掉出脫殼機構。當葵花籽尺寸較大時，葵花籽在間隙中運動會推動脫殼齒板（15），脫殼齒板（15）在壓緊彈簧（12）的作用下向葵花籽施加一壓緊力，在脫殼齒板（15）適應葵花籽大小的過程中葵花籽會在某一合適的間隙完成破殼。當葵花籽受擠壓破殼不完善時，殼仁沒有完全分離，半破碎的葵花籽會在間隙中繼續受到脫殼齒輥（14）與脫殼齒板（15）的揉搓作用，繼續完成分離。經過脫殼機構破殼的葵花籽以殼仁混合物的狀態進入分離機構。在風扇（7）的吹動下，由于葵花籽殼與葵花籽仁之間存在空氣動力學上的差異，被吹動的距離不同，密度較大的葵花籽仁由出料口（2）排出，密度較小且質量較輕的葵花籽殼被收集放入廢料倉（3）中，完成分離任務。

本發明的的突出優點在于：

1.壓緊彈簧（12）一端固定在殼體（5）上，一端與脫殼齒板（15）連接，實現向不同大小的葵花籽施加不同的壓緊力，改善脫殼過程中的脫殼品質。

2.本發明所述廢料倉（3）為抽屜式，便于對廢料及時收集，廢料倉（3）所用材料為聚碳酸酯等具有高透明度的塑料，其外部的觀察窗（4）可以對其內廢料實時觀察，便于及時清理，不堵塞。

3.本發明所述進料口（6）脫殼齒輥（14）、脫殼齒板（15）、出料口（2）、接料盤（1）等所使用的聚丙烯食品級塑料硬度較高、耐磨性能良好、質量輕巧、無毒、無害。

4.本發明所述電源系統有兩種供電方式，一種為通過迷你usb接口（8）采用外接5v直流電源進行供電；另一種為在電池盒（17）內安裝4節1.2v5號干電池進行供電。

5.本發明所述殼仁分離機構運用氣流分選，結構簡單，耗能小。

6.本發明大部分材料均為低密度，高硬度的材料，質量輕巧，便于攜帶。

附圖說明

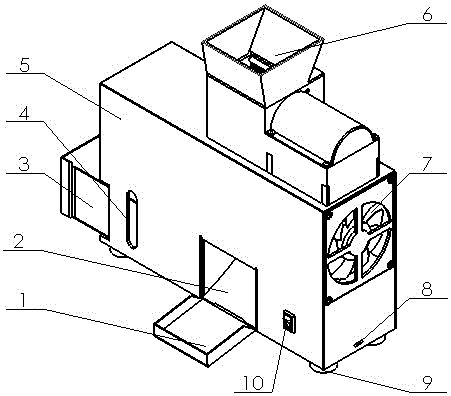

圖1是本發明廢料倉半開時的等軸側示意圖

圖2是本發明左視局部剖視示意圖

圖3是本發明廢料倉關閉時的主視剖視示意圖

圖4是本發明脫殼機構剖視示意圖

圖中所示：1接料盤、2出料口、3廢料倉、4觀察窗、5殼體、6進料口、7風扇、8迷你usb接口、9底座、10船型開關、11彈簧導套、12壓緊彈簧、13加強筋、14脫殼齒輥、15脫殼齒板、16電機、17電池盒。

具體實施方式

下面詳細說明本發明的優選實施方式

一種便攜式葵花籽脫殼及殼仁分離機，主要包括脫殼機構、殼仁分離機構、電源系統以及殼體，其特征在于：所述脫殼機構由進料口（6）、壓緊彈簧（12）、脫殼齒輥（14）、脫殼齒板（15）和電機（16）等組成，所述殼仁分離機構由風扇（7）、廢料倉（3）、出料口（2）和接料盤（1）等組成，所述電源系統由船型開關（10）、電池盒（17）、迷你usb接口（8）等組成，所述殼體（5）上設置有觀察窗（4），底部設置有底座（9）。

實際使用時：便攜式葵花籽脫殼及殼仁分離機在使用時，可分為兩種情況，在家庭內使用時，因用電方便，我們可直接通過迷你usb接口（8）采用外接5v直流電源進行供電；而在戶外旅行時，因用電不便，我們可采用在電池盒（17）內安裝4節1.2v5號干電池進行供電。在機器開始運行之后，由壓緊彈簧（12）、脫殼齒輥（14）和脫殼齒板（15）組成的脫殼機構用來對葵花籽進行脫殼，殼體（5）內設置的軸流式風扇（7）對葵花籽仁和廢料進行分離處理，葵花籽仁通過出料口（2）滑入到接料盤（1）內，廢料落入到廢料倉（3）內被收集，選用微型直流減速電機來帶動脫殼齒輥（14）做回轉運動。

裝置運行時：便攜式葵花籽脫殼及殼仁分離機在使用時，可分為兩種情況，在家庭內使用時，因用電方便，我們可直接通過迷你usb接口（8）采用外接5v直流電源進行供電；而在戶外旅行時，因用電不便，我們可采用在電池盒（17）內安裝4節1.2v5號干電池進行供電。在打開船型開關（11）后，確保脫殼齒輥（14）正常運行，風扇（7）正常轉動。將葵花籽放入進料口（6）中?？ㄗ岩环矫嬖谥亓ψ饔孟逻M入脫殼齒輥（14）與脫殼齒板（15）的間隙中，另一方面在脫殼齒輥（14）的上料作用下進入脫殼齒輥（14）與脫殼齒板（15）的間隙中。脫殼齒輥（14）在電機（16）的帶動下做回轉運動，使葵花籽在脫殼齒輥（14）與脫殼齒板（15）的間隙中做翻滾運動。在間隙合適的位置，葵花籽寬度方向上的側邊被脫殼齒輥（14）與脫殼齒板（15）的齒底卡住，通過擠壓作用破殼。由于破碎的葵花籽殼與葵花籽仁小于脫殼齒輥（14）與脫殼齒板（15）之間的最小間隙，葵花籽殼與葵花籽仁在重力作用下掉出脫殼機構。當葵花籽尺寸較大時，葵花籽在間隙中運動會推動脫殼齒板（15），脫殼齒板（15）在壓緊彈簧（12）的作用下向葵花籽施加一壓緊力，在脫殼齒板（15）適應葵花籽大小的過程中葵花籽會在某一合適的間隙完成破殼。當葵花籽受擠壓破殼不完善時，殼仁沒有完全分離，半破碎的葵花籽會在間隙中繼續受到脫殼齒輥（14）與脫殼齒板（15）的揉搓作用，繼續完成分離。經過脫殼機構破殼的葵花籽以殼仁混合物的狀態進入分離機構。在風扇（7）的吹動下，由于葵花籽殼與葵花籽仁之間存在空氣動力學上的差異，被吹動的距離不同，密度較大的葵花籽仁由出料口（2）排出，密度較小且質量較輕的葵花籽殼被收集放入廢料倉（3）中，完成分離任務。

以上所述的僅是本發明的優選實施方式，應當指出，對于本領域的普通技術人員來說，在不脫離本發明創造構思的前提下，還可以做出若干變化和改進，這些都屬于本發明的保護范圍。
