本實用新型涉及一種農業機械設備，具體是一種分離徹底的瓜子脫殼機。

背景技術：

瓜子又名葵花子，其不但可以作為零食，而且可以作為制作糕點的原料，由于瓜子是植物的種子，含有大量的油脂，因此，還是重要的榨油原料，葵花子的營養價值豐富，經常食用葵花子，可以防止動脈硬化，對保護心臟功能、防止衰老、預防心血管疾病、預防高血壓也頗多裨益，因此吸引了更多的消費者食用葵花子，但是嗑瓜子費時又費力，另外，嗑瓜子也不衛生，容易弄臟手和嘴，而且在嗑瓜子時一般不易辨別變質瓜子，人們常常誤將變質瓜子仁吃入口中，不僅口感差，而且危害健康。國內的瓜子仁粉碎機械化正處在發展的初期， 瓜子脫殼機械在全國范圍內的使用量不高，另外瓜子脫殼機機械在使用時產生大量噪音，也不能夠徹底分離瓜子仁與瓜子殼，且葵花籽脫殼時的破碎率高、分選不夠干凈。

技術實現要素：

本實用新型的目的在于提供一種分離徹底的瓜子脫殼機，以解決上述背景技術中提出的問題。

為解決上述技術問題，本實用新型提供了如下技術方案：

一種分離徹底的瓜子脫殼機，包括脫殼機外殼、脫殼機機架、支撐板和減震裝置；所述脫殼機外殼內部設置有轉輪、切割刀頭和擠壓輥；所述轉輪設置有三個；所述切割刀頭均勻設置在轉輪上；所述擠壓輥設置有三個；所述進料口與脫殼機外殼焊接在一起，且設置有多個；所述脫殼機外殼底部設置有出料口擋板；所述脫殼機機架內部設置有第一分離板、第一收集腔、第一振盤、和第一鼓風機；所述第一鼓風機設置在脫殼機機架內壁右側上，且右側設置有第一電機；所述第一電機設置在脫殼機機架外壁右側，且通過轉軸與第一鼓風機固定連接在一起；所述第一振盤設置在第一鼓風機底部；所述第一分離板設置在脫殼機機架內壁左側，且設置在第一振盤頂部；所述第一滑槽設置在第一振盤左側；所述脫殼機機架內部設置有第二分離板、第二收集腔、第二振盤、和第二鼓風機；所述第二鼓風機設置在脫殼機機架內壁右側上，且右側設置有第二電機；所述第二電機設置在脫殼機機架外壁右側，且通過轉軸與第二鼓風機固定連接在一起；所述第二振盤設置在第二鼓風機底部；所述第二分離板設置在脫殼機機架內壁左側，且設置在第二振盤頂部；所述脫殼機機架外部設置有第二滑槽；所述第二滑槽設置在第二振盤左側；所述支撐板頂部設置有儲存箱，且與脫殼機機架套接在一起；所述儲存箱設置在第二收集腔底部；所述減震裝置由上鋼塊、彈簧減震塊、橡膠減震墊和下鋼塊組成；所述上鋼塊頂部設置有螺紋孔，且通過外螺紋與脫殼機機架配合在一起；所述彈簧減震塊設置在上鋼塊底部，且內部設置有多個減震彈簧；所述橡膠減震墊設置在彈簧減震塊底部；所述下鋼塊設置在橡膠減震墊底部。

作為本實用新型進一步的方案：所述脫殼機外殼頂部設置有進料口。

作為本實用新型再進一步的方案：所述脫殼機機架外部設置有第一滑槽。

與現有技術相比，本實用新型的有益效果是：

本實用新型結構簡單，設計合理，具有剝凈率高、清潔度好、生產效率高的特點，同時在葵花籽脫殼時的破碎率低、分選干凈，另外能夠徹底分離瓜子仁與瓜子殼，利用減震裝置降低了噪音，使用脫殼機的過程中提高了剝殼效率，節省了勞動力。

附圖說明

圖1為分離徹底的瓜子脫殼機的結構示意圖。

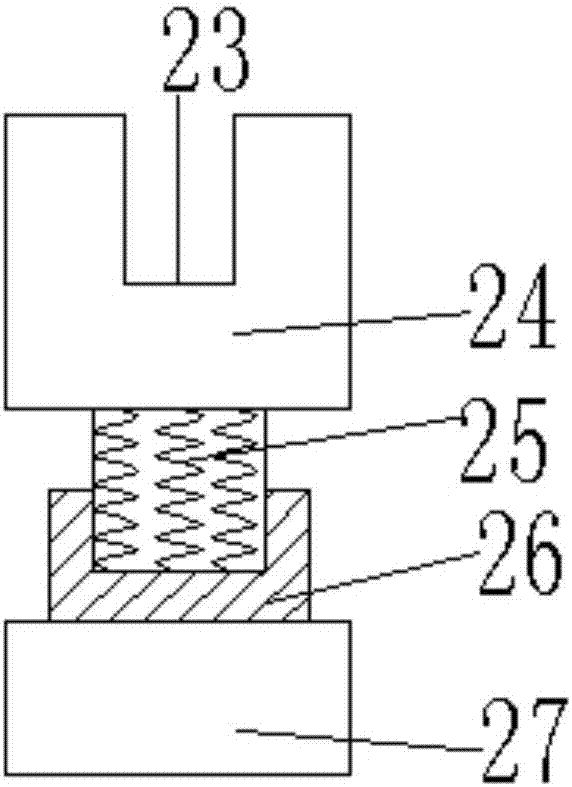

圖2為分離徹底的瓜子脫殼機中減震裝置的結構示意圖。

圖中：1-第一鼓風機，2-脫殼機外殼，3-切割刀頭，4-進料口，5-轉輪，6-擠壓輥，7-出料口擋板，8-第一分離板，9-第一滑槽，10-第二分離板，11-第二滑槽，12-脫殼機機架，13-支撐板，14-儲存箱，15-減震裝置，16-第二收集腔，17-第二振盤，18-第二鼓風機，19-第二電機，20-第一收集腔，21-第一振盤，22-第一電機，23-螺紋孔，24-上鋼塊，25-彈簧減震塊，26-減震墊，27-下鋼塊。

具體實施方式

下面結合具體實施方式對本專利的技術方案作進一步詳細地說明。

請參閱圖1-2，本實施例提供了一種分離徹底的瓜子脫殼機，包括脫殼機外殼2、脫殼機機架12、支撐板13和減震裝置15；所述脫殼機外殼2內部設置有轉輪5、切割刀頭3和擠壓輥6，用來保護脫殼機；所述轉輪5設置有三個，用來轉動切割刀頭3；所述切割刀頭3均勻設置在轉輪5上，用來脫殼；所述擠壓輥6設置有三個，用來擠壓脫殼；所述脫殼機外殼2頂部設置有進料口4；所述進料口4與脫殼機外殼2焊接在一起，且設置有多個，用來放入大豆；所述脫殼機外殼7底部設置有出料口擋板7；所述脫殼機機架12內部設置有第一分離板8、第一收集腔20、第一振盤21、和第一鼓風機1；所述第一鼓風機1設置在脫殼機機架12內壁右側上，且右側設置有第一電機22，將瓜子殼吹進第一滑槽9內；所述第一電機22設置在脫殼機機架12外壁右側，且通過轉軸與第一鼓風機1固定連接在一起，用來提供動力；所述第一振盤21設置在第一鼓風機1底部，用來分離；所述第一分離板8設置在脫殼機機架12內壁左側，且設置在第一振盤21頂部，用來分離；所述脫殼機機架12外部設置有第一滑槽9；所述第一滑槽9設置在第一振盤21左側，用來分離；所述脫殼機機架12內部設置有第二分離板10、第二收集腔16、第二振盤17、和第二鼓風機18；所述第二鼓風機18設置在脫殼機機架12內壁右側上，且右側設置有第二電機19，將瓜子殼吹進第二滑槽11內；所述第二電機19設置在脫殼機機架12外壁右側，且通過轉軸與第二鼓風機18固定連接在一起，用來提供動力；所述第二振盤17設置在第二鼓風機18底部，用來分離；所述第二分離板10設置在脫殼機機架12內壁左側，且設置在第二振盤17頂部，用來分離；所述脫殼機機架12外部設置有第二滑槽11；所述第二滑槽11設置在第二振盤17左側，用來分離；所述支撐板13頂部設置有儲存箱14，且與脫殼機機架12套接在一起，用來支撐脫殼機；所述儲存箱14設置在第二收集腔16底部，用來收集瓜子仁；所述減震裝置15由上鋼塊24、彈簧減震塊25、橡膠減震墊26和下鋼塊27組成，用來減小脫殼機的震動，避免產生噪音；所述上鋼塊24頂部設置有螺紋孔23，且通過外螺紋與脫殼機機架12配合在一起，用來加強脫殼機機架的穩定性；所述彈簧減震塊25設置在上鋼塊24底部，且內部設置有多個減震彈簧，用來減小震動；所述橡膠減震墊26設置在彈簧減震塊25底部，用來減小震動，避免打滑；所述下鋼塊27設置在橡膠減震墊26底部。
