高頻電子技術課程整體設計

來源：泰然健康網 時間：2024年12月22日 00:45

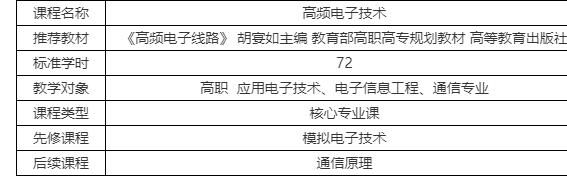

一、基本信息

二、技術意義

信息傳輸是人類社會生活的重要內容。利用電磁波傳輸信息，人類實現了無線電通信。隨著電子技術的發展，無線電通信技術也進入了無線電電子學時代。高頻電子線路涉及的單元電路，都是從傳輸和處理信息出發的。

高頻電子技術研究高頻信號的產生、發射、接收和處理的有關方法和電路，主要解決無線電廣播、電視和通信中發射與接收電路的有關技術問題。

三、開發建設

按照電子通信類專業群培養目標及無線（通信）崗位要求作為課程建設的關注點，借助校企合作的平臺，行業協會與專業指導委員會做充分調研，以“應用電子技術專業人才需求及崗位分析報告”，“通信技術專業人才需求及崗位分析報告”及企業反饋、畢業生反饋信息等為依據，對專業群各種職業活動進行分析歸納，分析出典型的涉及高頻電子技術的崗位和需求，確立高頻技術領域典型工作任務，以典型工作任務為載體，構建基于工作過程的課程學習領域課程內容，形成具有職業氛圍的學習情景；以項目為導向，以任務為驅動，將學習過程與工作過程聯系起來，將工作過程的學習和課堂上的學習整合為一個整體，讓學生在完成具體任務的過程中來學習高頻技術，并發展職業能力，實現學習與工作目標的一體化。

四、設計思路

體現職業教育的特色，本著“適應性、實用性、通俗性”的原則，省略繁瑣的理論推導，內容敘述力求深入淺出；將知識點與能力點有機結合，強調理論聯系實際，培養學生的工程應用能力和解決現場實際問題的能力；注重實用性與后續課程的銜接；課堂講授基礎理論，讓學生掌握相關知識；實驗室進行實訓操作，讓學生在實際中領會理論，在實際中加深對理論的理解，培養學生實際應用技能,激發學生的求知欲和學習主動性, 發展學生的認知、歸納分析、遷移的能力。

五、教學目的

使學生掌握高頻電子線路各單元電路的基本組成、基本工作原理和典型電路的應用，初步具備高頻電子線路的識圖能力和實際應用能力，掌握基本的實踐技能，為進一步學習電子、通信類的專業知識和職業技能打下良好基礎。

六、課程性質

本課程是應用電子專業及其相近專業重要的專業課，它包含了高頻電子技術的基本理論和基本分析方法，主要講解了現代通信系統和現代電子設備中各種高頻電路的組成、基本工作原理和分析設計方法，介紹了高頻電路在通信領域的應用。這是一門理論性和實踐性都很強的電子專業課程。學習本課程，學生能夠建立非線性的概念，在掌握模擬通信系統的組成和工作原理的同時，分析、設計電路的能力與專業素養也將得以提高，為后續專業課和其他電子信息學科的學習創造了條件，為學生進行電子技術應用研究和開發提供了理論基礎。

七、教材特色

以現代通信系統為主線介紹各功能電路的基本原理，突出基本概念、分析方法、系統架構、模塊功能及其實現方法的講解；以應用為目的，減少繁雜的分析與計算，用工程觀點介紹各單元電路的組成、性能和應用，做到了少而精、重點突出、深入淺出、概念清楚、知識實用；精選實用性例題，突出重點和難點以及接近工程實際的實例，有利于培養學生應用能力和工程素養。

八、培養目標

1.1知識目標

掌握小信號選頻放大器的選頻特性

掌握諧振功率放大器的工作原理、特性分析和應用傳輸線變壓器實現功率合成與分配的技術

掌握信號振幅調制的基本原理、電路組成和振幅檢波的實現過程、電路組成

掌握信號頻率調制的基本原理、電路組成和鑒頻的幾種方法、電路組成

掌握鎖相環路的基本原理以及應用集成鎖相環路實現頻率合成的技術

1.2技能目標

能夠熟練使用高頻信號發生器和數字頻率計

能夠應用陶瓷濾波器和聲表面波濾波器組成集中選頻放大器

能夠應用傳輸線變壓器實現功率的合成和分配

能夠應用集成模擬相乘器組成低電平振幅調制電路和乘積型同步檢波電路、相位鑒頻器

能夠應用變?nèi)荻O管組成全部接入回路的調頻電路和間接調頻電路

能夠應用集成鎖相環路組成頻率合成器

1.3能力目標

具有組裝和調試調幅接收機中放電路和變頻電路的能力

具有組裝和調試分立元件調幅收音機的能力

具有組裝和調試調頻無線話筒的能力

具有組裝和調試單片集成調頻收音機的能力

具有組裝和調試數字編解碼無線遙控系統的能力

1.4素質目標

質量意識：具有質量意識、產品競爭意識、視質量為企業生存發展的第一生命

工程理念：對項目設計要有工程化管理的理念，工作要系統化，規范化，模塊化

團隊精神：要有團隊工作精神、合作精神，要有全局觀念，能夠?yàn)閳F(tuán)隊總體目標的實現作出自己的最大努力

自我發展：培養自主學習和掌握新技術、新知識的能力

技術應用：能夠?qū)⑿轮R(shí)、新技術應用到企業實際產品的開發上

適應能力：較快的適應工作新崗位的能力

九、授課內容

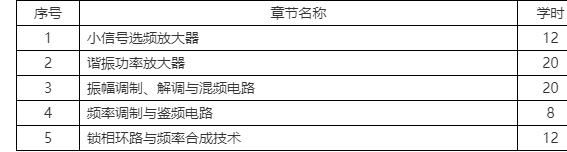

1.1課時分配

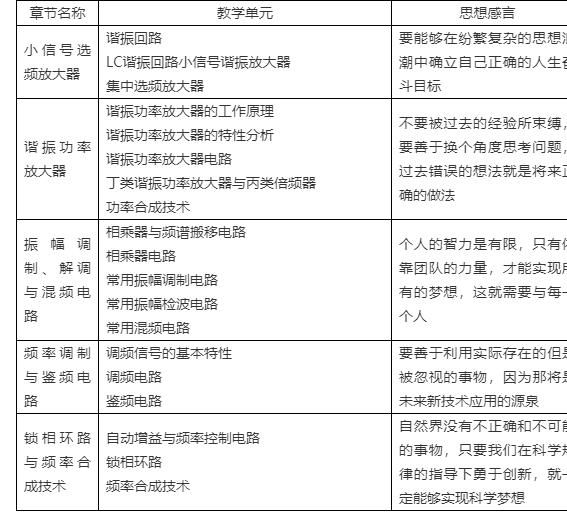

1.2教學要點

1.3第一次課設計概要

介紹本課程的意義。無線通訊是現代信息社會最主要的聯絡方式，更是進行深空探測的唯一選擇。無線電波傳輸?shù)木嚯x與頻率的4次方成正比，這就決定了提高頻率是增大無線通信距離最有效的手段。高頻信號作用于電子元器件上，會使電子電路中載流子的運動過程的變化加快，對電子電路的結構和性能提出了更高的技術要求，需要應用新的器件、采用新的方法、構建新的結構，才能使電子電路滿足高頻信號處理的新要求和新任務。

介紹本課程的內容。把有用的信號加載到高頻信號中進行調制，這是目前最常用的無線通信方式。信號的調制和解調需要電子電路來完成，這也決定了通信領域常用的電子電路都是要對高頻信號進行處理的電子電路，都屬于高頻電子線路的范疇。

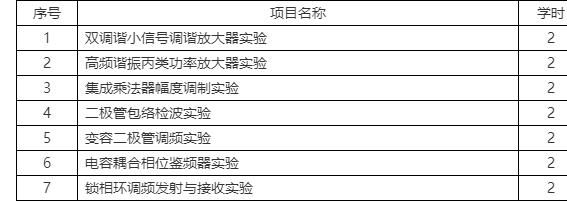

十、實訓項目

實驗設備：DB-8653高頻電子線路實驗箱

測量?jī)x器：UTD2152CL雙通道數字示波器
