本實用新型涉及醫療器械技術領域，尤其涉及一種針盒。

背景技術：

針灸是針法和灸法的總稱，針法是指在中醫理論的指導下把針具(通常指毫針)按照一定的角度刺入患者體內，運用捻轉與提插等針刺手法來對人體特定部位進行刺激從而達到治療疾病的目的。

現有的針灸盒一般為布包或者塑料盒，在醫師采用針灸對患者進行治療時，往往需要首先用酒精棉等消毒物品或者采用酒精燈炙烤針灸針的方式進行消毒，所以在使用針灸針的時候會有很多不便，導致治療過程被拖慢，而且這兩種消毒方式通常需要準備大量的工具，這對于外出就診的醫師來說，工作十分的不便。

針對以上問題，亟需一種針盒，實現針灸盒的方便攜帶，同時能夠?qū)︶樉尼樳M(jìn)行消毒。

技術實現要素：

本實用新型的目的在于提供一種針盒，以解決現有技術中存在的針灸盒攜帶不便和對針灸針消毒過程比較復雜的技術問題，實現針灸盒的方便攜帶，同時能夠?qū)︶樉尼樳M(jìn)行消毒的技術效果。

如上構思，本實用新型所采用的技術方案是：

一種針盒，包括：

盒蓋，

盒體，所述盒體一端開口，所述盒蓋蓋設在所述盒體的開口處；

消毒燈，所述消毒燈包括燈筒，所述燈筒設置于所述盒體的腔室內，所述燈筒外表面上設置有燈帶；

針架，所述針架套設于所述燈筒上，所述針架上設置有針孔，所述針孔用于固定針灸針。

進一步地，所述消毒燈還包括蓋設在所述燈筒上的燈筒蓋，所述針架套設于所述燈筒蓋與所述燈筒之間。

通過設置燈筒蓋，將針架固定在燈筒蓋與燈筒的連接處，能夠使得針灸針的手持部下端能充分的接受消毒燈的照射，避免電能的浪費。

進一步地，所述燈帶上設置有多個紫外線燈，多個所述紫外線燈沿所述燈帶的長度方向間隔設置。

進一步地，所述燈筒遠離所述燈筒蓋一端設置有耳板，緊固件穿過所述耳板將所述燈筒固定于所述盒體的底座上。

通過設置耳板將燈筒固定在底座上，能夠使得消毒燈的光線充滿盒體內的空間，對針灸針進行充分的照射消毒。

進一步地，所述緊固件為螺栓，所述螺栓穿過所述耳板上的通孔將所述燈筒固定于所述盒體的底座上。

通過螺栓固定，使得該針盒的組裝簡單方便。

進一步地，所述針孔為錐形孔。

通過將針孔設置為錐形孔，能夠?qū)⑨樉尼樀氖殖植窟M(jìn)行固定，既能實現對針灸針的充分消毒，又能方便針灸針的取用。

進一步地，所述消毒燈還包括蓄電池，所述蓄電池設置于所述燈筒內，并與所述燈帶電連接。

通過設置蓄電池，并將蓄電池設置在燈筒內，使得對針灸針的消毒更加方便快捷，進一步提高了該針盒的便攜性。

進一步地，所述消毒燈還包括開關，所述開關設置于所述盒體底座上，且所述開關通過導線與所述蓄電池和所述燈帶電連接。

通過將開關設置在底座上，能夠避免在不使用該盒體時無意觸碰開關，使得消毒燈打開，造成資源的浪費。

本實用新型的有益效果：

本實用新型提出的針盒，通過設置盒體和盒蓋，將針灸針存放于盒體內，能夠?qū)崿F(xiàn)針盒的方便攜帶，而且在盒體內設置消毒燈，將針架套設于燈筒上，采用針孔固定針灸針的方式，不僅便于針灸針的取放，而且將每個針灸針分開固定，避免交叉感染；同時蓋上盒蓋，將消毒燈打開，即可實現對針灸針的消毒，操作方便，簡單快捷，消毒速度快，能夠有效地減少針灸針的消毒時間，提高了針灸針消毒的效果，有利于醫師快速的對患者進行治療。

附圖說明

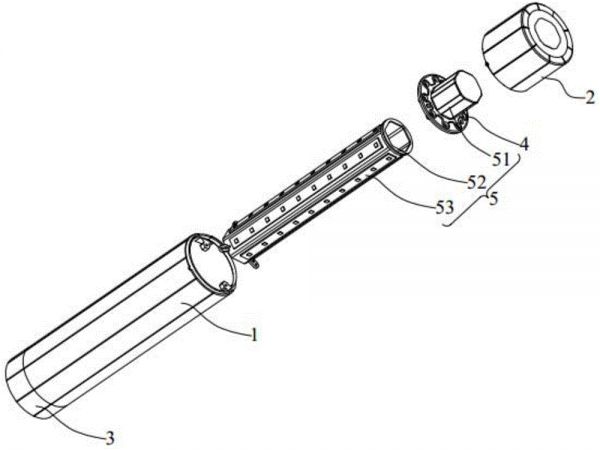

圖1是本實用新型提供的針盒的結構示意圖；

圖2是本實用新型提供的燈筒和燈帶的結構示意圖；

圖3是本實用新型提供的針架的結構示意圖。

圖中：

1、盒體；2、盒蓋；3、底座；4、針架；41、針孔；

5、消毒燈；51、燈筒蓋；52、燈筒；521、耳板；53、燈帶；531、紫外線燈。

具體實施方式

為使本實用新型解決的技術問題、采用的技術方案和達到的技術效果更加清楚，下面結合附圖并通過具體實施方式來進一步說明本實用新型的技術方案?？梢岳斫獾氖牵颂幩枋龅木唧w實施例僅僅用于解釋本實用新型，而非對本實用新型的限定。另外還需要說明的是，為了便于描述，附圖中僅示出了與本實用新型相關的部分而非全部。

如圖1至圖3所示，本實施例提供了一種針盒，包括盒蓋2、盒體1、消毒燈5和針架4，盒體1的一端開口，盒蓋2蓋設在盒體1的開口處；消毒燈5包括燈筒52、蓋設在燈筒52上的燈筒蓋51、蓄電池(圖中未示出)和開關(圖中未示出)，燈筒52設置于盒體1的腔室內，燈筒52外表面上設置有燈帶53，燈帶53上設置有多個紫外線燈531，多個紫外線531燈沿?zé)魩?3的長度方向間隔設置，蓄電池設置于燈筒52內部，并且與燈帶53電連接，開關設置于盒體1的底座3上開設的凹槽內，通過導線與蓄電池和燈帶53電連接，當然，在其他實施例中，紫外線燈531的位置和個數可根據實際需要進行設置；針架4套設于燈筒52上，位于燈筒52和燈筒蓋51之間，同時位于盒體1和盒蓋2之間，并處于該針盒內部，針架4上設置有針孔41，針孔41用于固定針灸針。

通過設置盒體1和盒蓋2，將針灸針存放于盒體1內，能夠?qū)崿F(xiàn)針盒的方便攜帶，而且在盒體1內設置紫外線燈531，蓋上盒蓋2，將紫外線燈531打開，即可實現對針灸針的消毒，操作方便，簡單快捷，消毒速度快，能夠有效地減少針灸針的消毒時間，提高了針灸針消毒的效果，有利于醫師快速的對患者進行治療。另外，紫外線燈531為L(zhǎng)ED紫外線燈，不僅安裝方便、美觀實用、綠色環保，而且工作壽命長、耗電量小、不易損壞。除此之外，LED紫外線燈功率較小，需要的電壓較小，更加適合于小設備內的安裝使用，人機工效更加友好，有利于提高該針盒的便攜性。而且紫外線燈531照射出的為C波紫外線，波長范圍為200-275nm，這個波長范圍的紫外線殺菌能力強，直接對細菌的結構進行破壞或改變，例如紫外線直接破壞或改變細菌的DNA，紫外線照射針灸針小于或等于一分鐘就可以殺滅99％的常見細菌，大大縮短了殺菌消毒的時間，殺菌速度快，效率高，而且紫外線消毒不會對針灸針造成二次污染，不會對人體健康造成危害。通過將針架4設置在燈筒52與燈筒蓋51之間，使得針灸針能夠充分的接受紫外線的照射，既能加快消毒速度，又能避免電能的浪費，而采用針孔41固定針灸針，不僅便于針灸針的取放，而且能夠?qū)⒚總€(gè)針灸針分開固定，有利于避免針灸針的交叉感染。

將蓄電池設置在燈筒52內部，不僅能夠?qū)崿F(xiàn)蓄電池的安全使用，防止蓄電池發生損壞時污染針灸針，而且能夠提高該針盒的便攜性和實用性；通過將開關設置在底座3上開設的凹槽內，能夠避免在不使用針盒時無意觸碰開關，使得紫外線燈531打開，造成資源的浪費。

如圖2所示，燈筒52遠離燈筒蓋51的一端設置有耳板521，緊固螺栓穿過耳板521將燈筒52固定在盒體1的底座3上。通過在燈筒蓋51一端設置耳板521，既能夠?qū)崿F(xiàn)將燈筒52安裝在盒體1內部，又使得紫外線燈531的光線能充滿整個燈筒52與盒體1之間的空間，對針灸針進行充分的照射消毒，避免資源的浪費。通過螺栓固定的方式，使得該針盒的組裝簡單方便。

如圖3所示為針架4的結構示意圖，針架4上設置有均勻分布的針孔41，針孔41為錐形孔。當然，在其他實施例中，針孔41的分布、數量可根據實際需要進行相應的調整。通過將針孔41設置為錐形孔，將針灸針的手持部卡在錐形孔上端，而針灸針的工作部分通過錐形孔進入到燈筒52和盒體1內壁之間的空間接受紫外線燈的照射，不僅能夠?qū)崿F(xiàn)對針灸針的快速消毒，而且能夠避免在取用針灸針的過程中針灸針的工作部分接觸針架4而被污染。

以上實施方式只是闡述了本實用新型的基本原理和特性，本實用新型不受上述實施方式限制，在不脫離本實用新型精神和范圍的前提下，本實用新型還有各種變化和改變，這些變化和改變都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
