1.本實用新型涉及一種健身器材技術領域，尤其是一種扭腰盤。

背景技術：

2.現代生活中，人們工作壓力繁重，工作時長時間保持坐姿，攝入的食物營養過剩，以及鍛煉的不足等，容易導致腹部堆積脂肪，形成啤酒肚，影響正常的生活起居，因此人們更加的注重身體健康。
3.健身領域中，有一種可以對人體腰部起到鍛煉作用的扭腰盤，其通過人體腳部站在踏板上，通過奮力來回扭動腰部來達到減少腰部脂肪的目的；目前的扭腰盤的結構一般為通過在踏板和底座之間設置旋轉構件使其實現踏板和底座的相對轉動，其中旋轉構件一般采用軸承來實現轉動，顯得笨重且使得整體結構偏重不夠輕便。

技術實現要素：

4.本實用新型的目的就是解決現有技術中的問題，提出一種扭腰盤，通過滾珠代替軸承、并且簡化了扭腰盤的整體結構，使得扭腰盤更加輕便結構更加簡便。
5.本實用新型解決其技術問題所采用的技術方案是：一種扭腰盤，包括底座、踏板和旋轉構件，該旋轉構件設置于底座和踏板之間、使底座和踏板可以相對旋轉；其特征在于：所述旋轉構件包括將底座和踏板裝配連接的定位組件、及實現底座和踏板相對旋轉的滾動組件；
6.所述定位組件包括設置在底座中央的定位連接件，及設置在踏板上供定位連接件安裝放置的定位孔；
7.所述滾動組件包括開設于底座處的若干滾珠槽，所述滾珠槽以底座中央為中心向外擴散形成多個同心圓布置，所述各滾珠槽內設有滾珠，該滾珠支承于底座和踏板之間。
8.作為優選：所述滾珠槽向外擴散形成兩個同心圓布置。設置兩個同心圓布置，可以保證在底座和踏板的旋轉穩固的前提下，最大程度減少同心圓的設置，減少滾珠的設置，以實現節省材料的目的。
9.作為優選：所述踏板處對應每個同心圓位置設置有一個滾動環槽。通過滾動環槽的設置可以使得滾珠在滾動時平滑，同時和滾珠槽配合避免滾珠脫離出滾珠槽的情況，使得結構更加緊湊合理。
10.作為優選：所述定位連接件為螺栓，該定位孔為與螺栓配合的螺紋孔。通過螺栓和螺紋孔實現底座和踏板的裝配連接，可以實現底座和踏板相互之間轉動的同時避免底座和踏板相互脫離的情況發生。
11.作為優選：所述定位連接件為定位銷，該定位孔為與定位銷配合定位銷孔。通過定位銷和定位銷孔實現底座和踏板的裝配連接，該插銷形式可以使得底座和踏板相互之間可以轉動。
12.作為優選：所述底座上凸設有凸臺，踏板上凹設有與凸臺相配合的凹槽，所述定位
組件和滾動組件均安裝設置在凸臺和凹槽處。通過凸臺和凹槽的凹凸配合可以進一步實現定位和結構緊湊的目的。
13.本實用新型的有益效果是：通過底座處開設的若干滾珠槽，同時滾珠槽以底座中央為中心向外擴散形成多個同心圓布置，來代替?zhèn)鹘y(tǒng)的軸承連接方式，在不改變轉動穩定性和轉動流暢性的前提下，還減輕和簡化了扭腰盤的整體結構。
14.同時直接在底座上開設若干個單獨的滾珠槽，在滾珠槽內放置滾珠，通過單個滾珠槽的設置來實現限制滾珠的在滾珠槽內滾動。
附圖說明

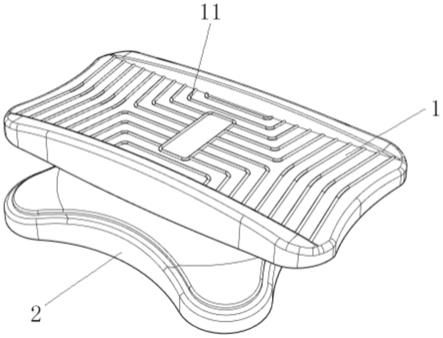

15.圖1為本實用新型整體示意圖；
16.圖2為本實用新型底座正面示意圖；
17.圖3為本實用新型踏板底面示意圖；
18.圖4為本實用新型底座底面示意圖。
19.圖中，1踏板、11摩擦紋、12凹槽、13定位孔、14滾動環槽、2底座、21凸臺、221滾珠、22滾珠槽、23開孔、24支撐墊、3連接件。
具體實施方式
20.下面結合附圖對本實用新型作進一步描述：
21.如圖1、2、3和4所示，本實施例包括底座2、踏板1和旋轉構件，該旋轉構件設置于底座2和踏板1之間、使底座2和踏板1可以相對旋旋轉構件包括將底座2和踏板1裝配連接的定位組件、及實現底座2和踏板1相對旋轉的滾動組件；其中底座2上凸設有凸臺21，踏板1底部設有與凸臺21相配合的凹槽12。
22.定位組件包括設置在凸臺21中心的定位連接件3，及設置在踏板1上供定位連接件3安裝放置的定位孔13；其中定位連接件3為螺栓，定位孔13為與螺拴配合的螺紋孔，具體的凸臺21的中心開設有供螺栓安裝且通行的開孔23，該開孔23一直延伸貫穿底座2，該螺栓通過底座2底部向上插設，同時螺紋端與踏板1底部的螺紋孔相配合連接，實現踏板1與底座2的裝配連接。其中定位連接件3還可以為定位銷，定位孔13為定位銷孔，其原理同上。
23.滾動組件包括開設于底座2處凸臺21上的若干滾珠槽22，該滾珠槽22以底座2中央為中心向外擴散形成多個同心圓布置，所述各滾珠槽22內設有滾珠221，該滾珠221支承于底座2和踏板1之間。具體的凸臺21上布置形成有兩個同心圓，通過靠?jī)?nèi)的同心圓上開設的滾珠槽22數量有4個，靠外同心圓上開設的滾珠槽22數量為8個，且相互之間交錯布置，同時在踏板1處踏板1處對應每個同心圓位置設置有一個滾動環槽14；滾動環槽14內表面平整以保證滾珠221支承和滾動的平穩。
24.使用者使用時，將腳踩在踏板1上端來回扭動腰部，實現鍛煉的目的；
25.其中踏板1上的上表面還設有摩擦紋11，增加與腳部之間的摩擦力。底座2的底部設有支撐墊24，避免與地面接觸的時候底座2和地面過度摩擦。
26.上述實施例是對本實用新型的說明，不是對本實用新型的限定，任何對本實用新型簡單變換后的方案均屬于本實用新型的保護范圍。

技術特征：
1.一種扭腰盤，包括底座、踏板和旋轉構件，該旋轉構件設置于底座和踏板之間、使底座和踏板可以相對旋轉；其特征在于：所述旋轉構件包括將底座和踏板裝配連接的定位組件、及實現底座和踏板相對旋轉的滾動組件；所述定位組件包括設置在底座中央的定位連接件，及設置在踏板上供定位連接件安裝放置的定位孔；所述滾動組件包括開設于底座處的若干滾珠槽，所述滾珠槽以底座中央為中心向外擴散形成多個同心圓布置，所述各滾珠槽內設有滾珠，該滾珠支承于底座和踏板之間。2.根據權利要求1所述的一種扭腰盤，其特征在于：所述滾珠槽向外擴散形成兩個同心圓布置。3.根據權利要求1或2所述的一種扭腰盤，其特征在于：所述踏板處對應每個同心圓位置設置有一個滾動環槽。4.根據權利要求1所述的一種扭腰盤，其特征在于：所述定位連接件為螺栓，該定位孔為與螺栓配合的螺紋孔。5.根據權利要求1所述的一種扭腰盤，其特征在于：所述定位連接件為定位銷，該定位孔為與定位銷配合定位銷孔。6.根據權利要求1所述的一種扭腰盤，其特征在于：所述底座上凸設有凸臺，踏板上凹設有與凸臺相配合的凹槽，所述定位組件和滾動組件均安裝設置在凸臺和凹槽處。

技術總結
本實用新型公開了一種扭腰盤，包括底座、踏板和旋轉構件，所述旋轉構件包括將底座和踏板裝配連接的定位組件、及實現底座和踏板相對旋轉的滾動組件；所述定位組件包括設置在底座中央的定位連接件，及設置在踏板上供定位連接件安裝放置的定位孔；所述滾動組件包括開設于底座處的若干滾珠槽，所述滾珠槽以底座中央為中心向外擴散形成多個同心圓布置，所述各滾珠槽內設有滾珠，該滾珠支承于底座和踏板之間。本實用新型通過滾珠代替軸承、并且簡化了扭腰盤的整體結構，使得扭腰盤更加輕便結構更加簡便。便。便。

技術研發人員：李雄敬
受保護的技術使用者：李雄敬
技術研發日：2021.12.03
技術公布日：2022/5/16
