多參數磁共振成像 （mpMRI） 已被用作疑似前列腺癌患者檢測、定位、表征和風險分層的關鍵工具。盡管與系統活檢相比具有優勢，但前列腺 mpMRI 的解釋具有局限性，包括陡峭的學習曲線，導致觀察者間存在相當大的差異。人們對定量成像技術的臨床轉化越來越感興趣，以更客觀地評估病變。然而，傳統的繪圖技術速度很慢，無法在臨床中使用它們。磁共振指紋圖譜（MRF）是同時定量繪制多種組織特性圖的有效方法。The T1和 T2通過MRF獲得的值已通過幻影研究以及正常志愿者和患者進行了驗證。研究表明，MRF 衍生的 T1和 T2與ADC值一起，都是區分正常前列腺組織和前列腺癌的重要獨立預測因子，并有望區分低級別和中/高級別癌癥。本綜述旨在介紹前列腺M(fèi)RF技術的基礎知識，討論前列腺M(fèi)RF在前列腺癌表征中的潛在應用，并描述正在進行的研究領域。

在過去二十年中，mpMRI在前列腺癌檢測、定位和局部分期中的作用越來越大[1，2，3]。使用 T 可在 MR 上看到癌癥可疑病變2-加權和擴散加權圖像（DWI）和表觀擴散系數（ADC）圖，并且通常作為動態對比度增強（DCE）圖像的早期增強焦點。因此，MRI 已成為評估前列腺的金標準成像方式，而 mpMRI 是首選方案。與標準經直腸超聲活檢相比，mpMRI成像也被用于輔助活檢靶向，從而可以提高對臨床上顯著的癌癥的檢出率，并減少對惰性病變的檢出率[4]。

前列腺的 mpMRI 方案通常包括 T2-用于解剖學評估的加權圖像以及DWI和DCE MRI。mpMRI的解釋遵循前列腺影像學報告和數據系統2.1版（PI-RADS v2.1）的建議[5]。mpMRI的評估是一種定性評估，可能導致不同讀者之間的解釋差異[6]。人們?cè)絹?lái)越多地探索使用定量組織特性圖譜進行疾病診斷和分期，因?yàn)檫@些圖譜可以提供比傳統加權成像更客觀的信息。特別是，從DWI得出的ADC測量已被建議作為PI-RADS定性分析的潛在輔助手段[7，8，9，10]。T 的定量映射1和 T2由于制作這些圖譜所需的時間以及它們?cè)谠u(píng)估前列腺癌方面的未知邊際效用，因此不常規執行或包含在 PI-RADS 中。

最近，定量T的幾種方法1和 T2映射已經出現并應用于前列腺，目的是通過客觀使用組織特性值來診斷和分層疾病來提高癌癥評估的可重復性。磁共振指紋圖譜（MRF）是一種能夠同時生成多種組織特性的定量圖譜的技術[11，12]，也在前列腺中進行了探索[13，14，15，16，17]。雖然在前列腺中部署MRF的主要好處是能夠快速表征前列腺組織，但MRF可能比傳統的映射方法具有額外的優勢。例如，早期的工作表明，MRF數據可用于提取有關單個組織成分的信息[18，19]，從而有可能改善對疾病的區分。此外，有人建議將MRF衍生的組織特性圖與機器學習相結合，用于自動病變檢測[20]。效率、可重復性和對前列腺組織變化的潛在敏感性，以及高效后處理和分析的可能性，使MRF成為臨床前列腺評估中令人興奮的新工具。

本文綜述了MRF在前列腺組織特性圖譜方面的基礎知識，包括脈搏序列設計、字典生成和組織特性圖重建算法。還討論了前列腺成像中的潛在應用，并描述了當前的局限性和正在進行的研究領域。

磁共振成像方案

在mpMRI協議中獲取的每個圖像都有不同的目的。T2-加權成像反映了組織的含水量和細胞性，并且由于出色的軟組織對比度，可用作帶狀結構的高分辨率解剖圖像[21，22]。T2-加權成像在評估過渡區 （TZ） 病變中起主要作用，在評估外周區 （PZ） 病變時，加權成像在彌散區加權成像中起次要作用。在正常前列腺中，PZ 在 T 上出現高信號2-加權成像（盡管前列腺炎等良性改變可能為低強度），而TZ具有異質性外觀，伴有低強度和高強度區域[23，24]。T2w 成像在表征 TZ 病變方面也起著重要作用，因?yàn)?TZ 中常見的 BPH 結節可能表現出有限的彌散，這會降低使用彌散加權圖像識別前列腺癌的靈敏度。然而，強度本身不能用作等級的客觀測量，因?yàn)榈蛷?qiáng)度的程度因制造商而異，具有順序和用戶控制的設置，并且因掃描儀而異。

DWI提供有關細胞性和組織內水分子運動程度的定性和定量信息。與健康組織相比，DWI顯示前列腺癌，因?yàn)榧?xì)胞增加，擴散系數降低[25]。根據具有不同b值的多個擴散加權圖像計算的ADC值的降低與格里森評分的增加有關[26，27]。同時使用 DWI 和 T2-加權成像的敏感性和特異性高于 T2-單獨加權成像檢測PZ和TZ中的前列腺癌[28，29]。

除了必需的 T2-加權圖像和ADC圖，DCE MRI圖像可用于評估灌注。DCE MRI圖像是通過采集一系列T生成的1-注射釓造影劑之前和之后的加權圖像。這些圖像顯示前列腺癌的早期局灶性增強[30]。雖然可以處理DCE圖像以產生灌注相關參數的定量圖，但這些測量的重復性和重現性較差，使這些信息無法用于標準臨床實踐[31]。雖然 PI-RADS v1 最初包含對 DCE 信號增強曲線形狀的半定量分析，但曲線形狀不夠具體，無法保證包含在 PI-RADS v2.1 中。與PI-RADS v2.1目前的情況一樣，DCE成像僅用于通過對DCE圖像的視覺評估將外周區病變的風險從3類提升至4類，癌癥傾向于更早或與周?chē)＝M織同時增強[32]。雖然 T1-加權成像本身對前列腺癌檢測沒有診斷作用，因?yàn)榘┌Y和正常組織的信號強度都較低且均勻[22]，T1加權成像通常用于評估出血（可混淆T2w和彌散成像）和DCE分析[33]。

一旦獲得相關圖像，就可以使用 PI-RADS v2.1 五分評分系統中規定的標準評估前列腺癌的存在和階段。然而，PI-RADS有許多局限性[34，35]。除了ADC圖，PI-RADS中使用的圖像是定性的，這意味著它們不能反映組織特性的測量值（例如T2），而僅僅是由這些組織特性加權的圖像。因此，無法客觀評估前列腺組織以確定可疑病變是否具有標記其與健康組織不同的組織特性。由于這些圖像的處理有些主觀，因此PI-RADS受到讀者之間協議有限的影響，即使在有經驗的讀者之間也是如此[34]。PI-RADS解釋也存在學習曲線，這可能導致缺乏一致性[36，37]。更客觀的前列腺健康評估方法可以減少這些差異，并進行更明確的評估。

前列腺定量組織特性圖譜的常規方法

盡管 ADC 以外的定量圖譜分析目前不是 PI-RADS v2.1 的一部分，但有理由相信可以通過定量組織特性圖譜來測量前列腺組織的變化。使用傳統的弛豫法，T2在多項研究中觀察到，與癌癥相比，PZ中的值高于TZ值，在正常組織中的值更高[38，39]。多個小組表明，T2定位可用于區分正常前列腺組織、前列腺炎和良性前列腺增生（BPH）與前列腺癌[40，41，42，43，44，45]。T 降低2據報道，與健康組織相比，前列腺癌組織中的ADC值，這些值與前列腺癌的侵襲性相關[27，46，47，48，49，50，51]。有人建議 T2與單獨的T2w成像相比，映射可以為前列腺癌評估增加更高的陽性預測價值。

不像 T2映射，T1映射尚未深入探索，可能是由于 T1加權圖像并未廣泛用于前列腺癌評估，因?yàn)樗鼈冊诎┌Y和正常前列腺組織之間幾乎沒有對比度。然而，在最近一項針對 23 名患者的小型研究中，發現 T1與良性前列腺組織相比，前列腺癌的發病率更低[52]。使用雙回波渦輪自旋回波飽和恢復（四延遲時間）采集 T1和 T2映射，T1和 T2研究發現，癌癥的發生率低于間質增生和非癌性PZ，但TZ和PZ癌癥沒有分離，總體診斷性能低于ADC[53]。

一些研究小組試圖了解前列腺組織和癌癥中測量的松弛特性差異的組織學基礎[54]。例如，Sabouri等人已經評估了基于T測定管腔水分?jǐn)?shù)的可行性2用于前列腺癌檢測和分級的繪圖[55]。前列腺腔、基質和上皮的定量已經使用 T 的區室建模進行了探索2和ADC映射數據，據報道，在存在癌癥的情況下，分?jǐn)?shù)上皮體積增加，管腔和基質減少[56]。

然而，常規的T1和 T2映射序列可能很慢且效率低下。用于 T 的修改后的外觀鎖定器反轉恢復序列 （MOLLI）1對于分辨率為 4.5 × 1.3 × 1 mm 的地圖，測繪需要 3.3 分鐘的數據采集時間3 [52]. 對于 T2使用多回波渦輪自旋回波方法進行映射，插值分辨率為 0.55 × 0.76 × 2.2 mm3，采集時間為2分24秒[50]。因?yàn)?T1和 T2映射非常耗時，并且通常不會獲取這些地圖，這些通過常規方法進行的測量尚未經過徹底評估，無法用于組織表征和癌癥檢測。

磁共振指紋識別

磁共振指紋圖譜（MRF）[11]是一種定量組織屬性映射的方法，可用于同時有效地生成多個組織屬性的映射。MRF已被用于許多器官中，用于獲取T1和 T2地圖，包括大腦[11，57，58]，腹部器官[59]，心臟[60]，乳房[61，62]和前列腺[13，14，15]。通用MRF框架由四個關鍵組件組成：MRF數據采集、圖像時間序列重建、字典模擬和地圖生成。MRF工作流程的概述如圖所示。1 并在以下各節中介紹。

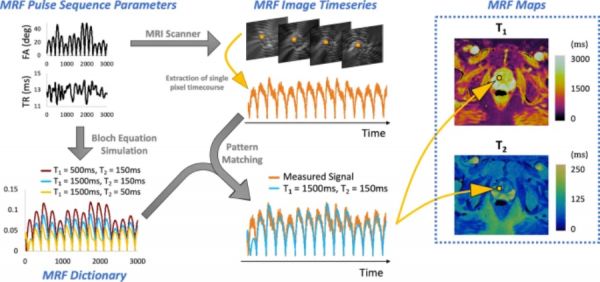

MRF 工作流程概述。（左上）使用具有可變采集設置（FA和TR）的MRF脈沖序列采集數據。（左下）MRF脈沖序列參數和大量組織性質值（即T1和 T2） 作為輸入到布洛赫方程模擬中，以生成 MRF 字典。（中上）MRF脈沖序列用于在MRI掃描儀上收集高加速圖像;一個體素隨時間變化的信號時間過程（橙色曲線）由該體素中組織的特性以及脈沖序列設置決定。（中下）將來自一個體素的測量信號與模式匹配步驟中的字典進行比較，并找到最佳匹配。（右）用于進行最佳匹配字典條目的組織屬性被指定為 T1和 T2該體素的值，以及對所有體素重復的過程

MRF數據采集

MRI 信號可以對組織特性敏感，例如 T1和 T2，通過選擇合適的脈沖序列參數，即重復時間（TR），回波時間（TE），翻轉角度（FA）等。MRF脈沖序列經過專門設計，使得不同的組織（假設具有不同的T）1和/或 T2值），以隨著時間的推移產生具有不同配置文件的信號，并且這些信號可以彼此區分。通常在MRF中，TR和FA以受控方式變化，以確保這些信號是唯一的，并且數據采集通常使用反轉脈沖初始化，以提高信號對T的靈敏度1.T2-制備脈沖和額外的反轉脈沖也可用于增加對T的敏感性2和 T1分別。還可以插入延遲時間，以確保從具有不同組織特性的組織產生的信號可以彼此區分。雖然大腦中使用的第一個MRF序列是基于平衡穩態自由進動（bSSFP）讀數[11]，但任何序列結構都可以與MRF一起使用。脈沖序列結構的選擇取決于要測量的組織特性;具有穩態進動（FISP）讀數的快速成像越來越多地用于MRF，因?yàn)樗鼘?duì)非共振效應相對不敏感[12]。

有許多不同的方法可以為MRF采集選擇脈沖序列參數。雖然最初的MRF工作使用了幾種TR和翻轉角的經驗選擇組合[11]，但其他小組則使用了蠻力方法[63]，測試了許多不同的可能掃描儀參數，并選擇了為組織特性圖提供最佳精度的掃描儀參數。更精細的方法包括使用基于噪聲系數[64]，Cramer-Rao下限[65]，計算機模型與物理啟發的優化啟發式[66]和深度學習[67]。不同MRF脈沖序列參數優化方法的概述可以在[68]中找到。

MRF數據通常沿著非笛卡爾采樣軌跡采集，其中每個采集窗口（即在單個TR中采集的數據）提供有關潛在組織特性的獨特信息。為了有效地提取這些信息，必須部署專門的技術，這將在下面概述。

MRF 圖像時間序列生成

一旦獲取了MRF數據，這些數據就會被轉換為圖像，用于后面的模式匹配步驟。最初，在采集的每個TR中獲取的數據通過非均勻快速傅里葉變換（NUFFT [69]）轉換為圖像域，從而產生圖像的時間序列?？紤]到高數據欠采樣因子，MRF圖像會因混疊偽影而嚴重?fù)p壞。但是，當使用螺旋或徑向等非笛卡爾軌跡時，這些混疊偽像在圖像中顯示為類似噪點。最近，管道中引入了減少這些單個圖像中偽影的方法，包括視圖共享[70]，并行成像[71]，迭代去噪[72]和低秩/壓縮傳感重建[73，74，75，76，77]。然而，MRF中不需要這些圖像重建步驟，盡管存在明顯的混疊偽影，但加速圖像仍可用于后續的組織屬性提取步驟。

轉換為圖像域后，使用自適應線圈組合組合使用多個接收器線圈獲取的圖像進行組合[78]。最近的研究表明，通過使用PCA [79]沿線圈維度壓縮MRF原始數據或圖像或使用奇異值分解壓縮[76，80]沿時間維度壓縮MRF原始數據或圖像，可以加速進一步的處理步驟。一旦準備好圖像的時間序列，就可以使用它進行進一步處理以提取組織特性信息（見下文）。

MRF 模擬

MRF重建依賴于在MRI掃描儀上獲得的信號演變與組織特性（T1/ 72等）。在大多數常規映射技術中，組織特性與信號演變之間的關系由指數信號模型描述，并且可以通過將觀察到的信號曲線擬合到模型來提取定量組織特性值。然而，在MRF中，通過在整個采集過程中改變脈沖序列參數，組織特性與信號演變之間的關系被設計得要復雜得多。為了有效地將MRF中測量的信號時間過程與組織特性值的適當組合相匹配，通常使用字典匹配方法來代替顯式曲線擬合。

在MRF中，體素產生的信號時程是采集中使用的序列參數（例如FA和TR）以及屬性（即T1和 T2）的體素組織。不同T組合的MRF脈沖序列產生的信號演變1和 T2被計算出來。計算出一組組織屬性的時間序列后，將其歸一化以供以后用于模式匹配，并作為條目存放在字典中。這些MRF信號時間過程可以使用各種技術進行計算，其中最常見的是通過使用布洛赫方程模擬。其他方法包括使用擴展相位圖（EPG）對信號進行建模[81，82]，或訓練神經網絡在比顯式布洛赫方程計算更短的時間內概括布洛赫方程[83]。

目標臨床應用的預期組織特性生理范圍用于定義T的上下邊界1和 T2為其計算字典條目的值。例如，MRF 字典可能包含 T 組合的信號演變1值從 10 到 3000 毫秒，增量為 10 毫秒，T2值從 2 到 500 毫秒，增量為 2 毫秒。請注意，映射 T 的準確度和精度1和 T2值部分由 MRF 字典分辨率確定。如果字典分辨率正常（T 之間的間距很?。?和 T2條目），MRF 字典的大小可能非常大且難以處理，但信號演變可能會在字典中更準確地表示。另一方面，如果字典分辨率較粗，則MRF字典的大小將很小，但條目可能無法真正代表在采集的數據中發現的信號演變。另請注意，字典大小隨著MRF掃描中要映射的組織屬性數量呈指數增長;大型字典增加了重建的計算負載和內存要求。這種字典大小考慮可能會限制在MRF掃描中可以實際評估的單個組織特性的數量。

MRF 映射生成

MRF 管道的最后一步是將 MRF 圖像時間序列與字典匹配，以選擇最能代表每個體素的采集信號的字典條目。The T1和 T2然后，可以將構造該條目的值作為測量值分配給該體素。此步驟有幾種方法，但最常用（也是最簡單的）稱為互相關模式匹配。在這里，從圖像時間序列中提取來自單個像素隨時間變化的信號，并進行歸一化。計算該測量信號與所有字典條目之間的互相關（內積），并選擇具有最高互相關值的字典條目作為最佳“匹配”。The T1和 T2然后，用于構造該字典條目的值被指定為該體素的組織屬性。

這個簡單的匹配過程可能會很慢，尤其是在字典很大的情況下。為了對抗這些影響，可以使用更高級的匹配方法，例如快速組匹配[84]。機器學習方法也在不斷發展，其中可以從數據中提取組織屬性，而無需顯式字典[85，86，87，88，89，90]。這些方法在字典可能變得非常大的情況下可能特別有用，例如當映射兩個以上的組織屬性時[91]。

前列腺互助

前列腺M(fèi)RF獲取和組織特性圖譜生成

迄今為止主要用于前列腺患者評估的MRF序列是在3T下開發的，詳見[13]。然而，MRF的其他不同實現可用于測量T1和 T2，如[17]中所述。[13] 中報告的序列基于 FISP MRF [12]，因?yàn)樵诖嬖趤?lái)自腸道氣體等來源的場不均勻性的情況下，它對非共振效應相對不敏感。該脈沖序列的示意圖如圖所示。2. 首先通過施加反轉脈沖制備磁化強度，然后采集3000塊數據，TR在11.2和14.2 ms之間變化，翻轉角度在0°和50°之間變化，如圖所示。1.該TR系列采用柏林噪聲模式選擇，翻轉角度以正弦模式變化，其中最大翻轉角度隨機選擇，詳見[12]。此外，每10 TR插入200個TR的短弛豫期。數據矩陣為 400 × 400，視場角為 400 × 400 mm2，面內分辨率為 1 × 1 mm2，切片厚度從 3 到 6 毫米不等。對于一個切片，這種前列腺M(fèi)RF實現的總采集時間為39 s，并且在測量之間插入至少5 s的延遲時間，以確保在開始下一個實驗之前有足夠的磁化恢復。采集后，原始數據沿線圈維度壓縮為3000個虛擬線圈，沿時間維度執行SVD，將時間序列從43點壓縮到<>點。壓縮的數據使用 NUFFT 轉換為圖像域。

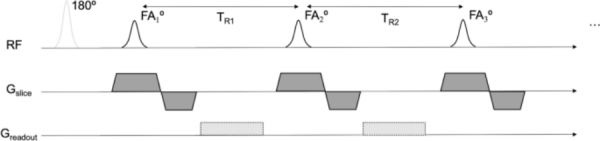

用于3 T時前列腺M(fèi)RF的脈沖序列示意圖。許多實現中使用的讀數是均勻密度螺旋。重復次數（TR）和翻轉角度（α）在每個數據采集模塊后發生變化，如圖左側所示。1

在前列腺M(fèi)RF中，可以預先計算MRF字典，因?yàn)樾蛄袇?shù)不會因受試者而異。在前列腺和骨盆區域，T1預計范圍在 1000 到 2500 ms 之間，而 T220T系統在300-3 ms之間[15]。字典分辨率，此處以毫秒為單位列出，格式為 [min：step：max]，用于 T1值為 [10：5：90、100：10：1000、1020：20：1500、1550：50：2050、2150：100：2950] 和 T2值為 [2：2：10、15：5：150、160：10：200、250：50：500]，其中值為 T1小于 T2被排除在外。該詞典共有5，970個詞條。與收集的時間序列數據一樣，字典沿時間序列方向壓縮，產生 43 個時間點。然后計算單個體素的采集時間序列與每個字典條目之間的互相關，以求出 T1和 T2體素的值。這種重建可以離線進行（例如，在Matlab中），但也已在Gadgetron平臺上實現，以實現快速的在線重建和簡化的臨床部署[16]。

前列腺M(fèi)RF的應用

前列腺M(fèi)RF已被探索用于表征外周區和過渡區的前列腺病變[13，14，15]。T 的示例1地圖和 T2使用 3 T 的前列腺 MRF 生成的圖，以及 ADC 圖和 T2-加權圖像，如圖所示。3.該患者患有前列腺癌（格里森9級），PZ受累，用白色箭頭標記。注意 T 中癌癥的低強度2-加權圖像，以及該區域中ADC的低值。MRF衍生的T1和 T2地圖顯示在底部。均值 T1和 T2這種前列腺癌的值明顯低于正常PZ（T1為 1533 ± 175 ms 與 2920 ± 80 ms 和 T2為 37 ± 7 ms vs. 261 ± 57 ms），其中分析的 ROI 在 MRF 地圖上用黑色邊框標記。

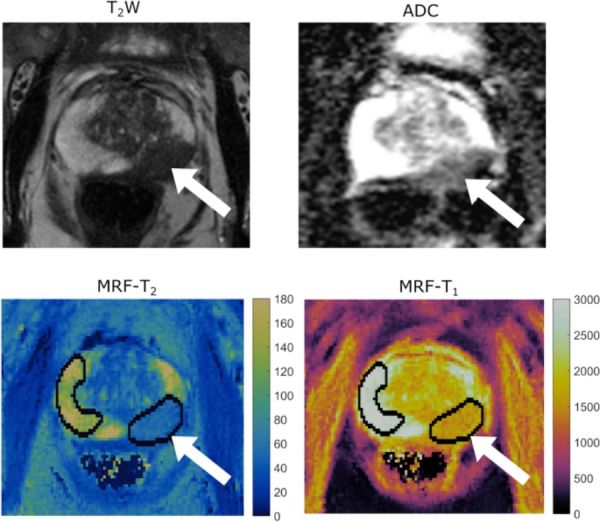

在前列腺癌患者（格里森評分9）中收集的圖像和地圖，3 T。（左上）T2-加權軸像，PZ中有一個大的低信號癌癥（白色粗箭頭）。（右上）癌癥在表觀擴散系數（ADC）圖上顯示出較低的擴散系數。（底排）MRF 衍生的 T2和 T1分別是地圖。癌癥在這些地圖上由ROI標記，黑色邊框再次由白色箭頭表示，正常出現的PZ ROI用簡單的黑色邊框標記

最初的前列腺M(fèi)RF工作側重于PZ病變的定量表征[13]。MRF 和 ADC 數據，以及標準 T2-加權圖像，在140 T下收集了總共3名患者，使用標準的12核TRUS方法或系統活檢加認知靶向活檢對可疑病變進行活檢。所有三種定量組織特性（T1/ 72和ADC）在癌癥中明顯低于正常出現的PZ組織，并且使用所有這三個指標一起提供了0.99的AUC來區分癌癥和健康組織。這個結果有點出人意料，因?yàn)門1以前不被認為是在前列腺癌存在時發生變化的特性。最有趣的是，使用 T2和ADC，低級別癌癥可以與中高級別癌癥區分開來，AUC為0.83。這一發現表明，MRF可用于區分侵襲性，并可能表明哪些患者可以單獨進行主動監測。此外，雖然 T1ADC可以一起使用來區分正常PZ組織與前列腺炎（AUC為0.99），使用定量參數的任何組合都不可能清楚地將PZ中的癌癥與前列腺炎分開，這可能是因?yàn)闃颖玖啃?，接受靶向活檢的子集小。

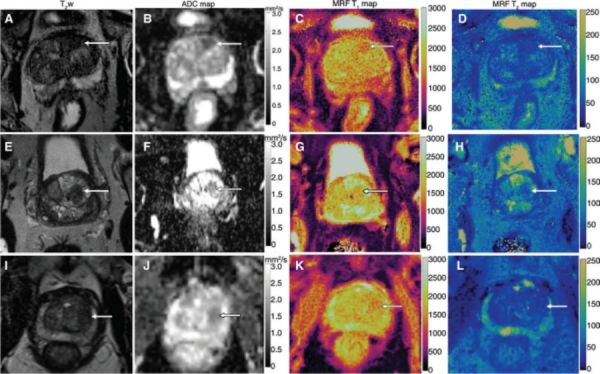

一項隨訪研究納入了89例接受靶向活檢（TRUS或內MRI引導下活檢的認知靶向）患者，接受3T時MRF掃描[14]。評估臨床上顯著的癌癥（格里森評分3 + 4 = 7及以上），臨床上不顯著的癌癥（格里森3 + 3 = 6），非癌癥（前列腺炎和活檢證明的正常前列腺組織）和臨床上不顯著的病變（格里森6癌癥，前列腺炎和陰性活檢的組合組）之間的定量差異。本研究的示例圖像如圖所示。4. 這項研究證實 T1ADC可用于區分癌癥與陰性活檢（AUC為0.83）以及非癌癥（AUC為0.80）和T2ADC可用于區分臨床上顯著的癌癥（格里森評分3 + 4 = 7及以上）和臨床上不顯著的癌癥（格里森3 + 3 = 6）癌癥（AUC為0.91），非癌癥（0.86）和臨床上不顯著的病變（0.86）。也可以區分癌癥和前列腺炎（使用T 0.712ADC為0.79），盡管用于這種差異的截止值更為復雜。兩個 T1和 T2發現癌癥和非癌癥之間存在顯著差異，這些指標在區分癌癥和非癌癥時提供了與ADC互補的信息。在這項研究中，T1值 1720 至 1730 ms， T2值為 52 至 60 ms，ADC 值為 0.75 至 0.78 × 10–3毫米2/s在臨床上顯著的癌癥和非癌癥之間提供了最佳的區分性能（見圖）。5）. 雖然有希望，但這項研究的一個局限性是這些臨界值的診斷性能未在另一個隊列中得到驗證。

轉載自 A. Panda 等人，“使用磁共振指紋圖譜和擴散映射對外周區前列腺癌表征進行靶向活檢驗證”，Invest。無線電，第1頁，2019年，https://doi.org/10.1097/rli.0000000000000569。經威科集團健康公司許可

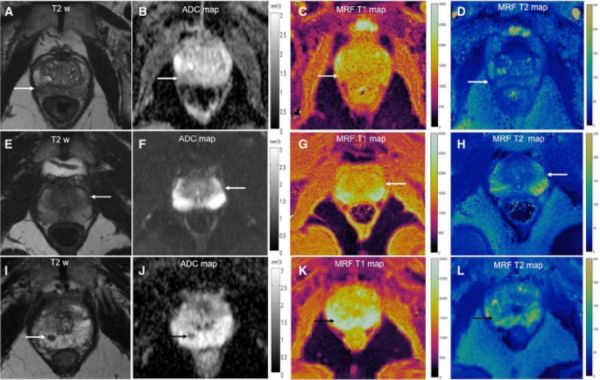

ADC、T 的比較1和 T2在 3 T 處收集的靶向活檢證實的前列腺癌 （A-D）、前列腺炎 （E-H） 和良性前列腺組織 （I-L） 的值。前列腺癌：T2w 圖像 （A） 顯示右外周區域彌漫性暗背景信號下的局灶性暗病變，ADC 為 0.87 × 10?3毫米2/秒 （B）。T1和 T2值分別為 1560 毫秒和 42 毫秒。前列腺炎：T2w （E） 顯示左外周區呈楔形輕度深色病變，ADC 為 0.87 × 10?3毫米2/秒 （F）。T1和 T2數值分別高于癌癥，分別為1770 ms和83 ms。良性前列腺組織：T2w （I） 顯示右根尖外周區局灶性病變，ADC 為 0.82 × 10?3毫米2/s.根據臨床MRI可疑形態，活檢發現前列腺組織良性。T1和 T2數值分別高于癌癥，分別為2310 ms和73 ms。

轉載自 A. Panda 等人，“使用磁共振指紋圖譜和擴散映射對外周區前列腺癌表征進行靶向活檢驗證”，Invest。無線電，第1頁，2019年，https://doi.org/10.1097/rli.0000000000000569。經威科集團健康公司許可

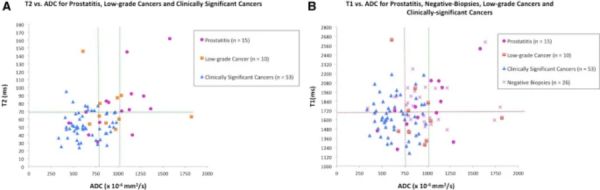

在 3 T 處使用組合 MRF 弛豫法和 ADC 映射進行定量表征。2與前列腺炎（n = 15），低級別癌癥（n = 10）和臨床上顯著的癌癥（n = 53）的ADC相比。ADC 值為 1.04 × 10?3毫米2/s 對于區分所有癌癥和前列腺炎（右垂直線）具有敏感性，但不具有特異性。ADC 值為 0.78 × 10?3毫米2/s（左垂直線）是區分臨床上顯著癌癥與低級別癌癥和前列腺炎的最佳分界線。在ADC重疊區（兩條垂直線之間）中，一個 T2≤ 68 ms還有助于區分癌癥和前列腺炎（水平線）。b T 的散點圖1與ADC相比，非癌癥包括前列腺炎（n = 15），陰性活檢（n = 26），低級別癌癥（n = 10）和臨床上顯著的癌癥（n = 53）。ADC 值為 0.75 × 10?3毫米2/s 后跟 T1的 1720 毫秒是區分癌癥和非癌癥的最佳臨界值（水平線）。在ADC重疊區（垂直線之間），而五種臨床上顯著的癌癥具有T1> 1720 毫秒，他們也有 T2≤ 68 毫秒數字

與PZ病變相比，TZ癌癥的檢測和表征更具挑戰性，因?yàn)樗鼈兾挥谙袤w的視覺異質部分，并且在外觀上與T上的良性結節相似2-加權成像。在[15]中，67名患有75例TZ病變的男性接受了3 T的MRI掃描，包括MRF，ADC映射和T2-加權成像。與涉及PZ病變的研究一樣，在T2-加權圖像和定量 T1/ 72，并在這些區域測量ADC值。圖 6 顯示了本研究中獲取的幾個示例地圖。通過認知靶向TRUS活檢（N = 15）和孔內MRI引導活檢（N = 60）確定病變的病理。T 的組合1ADC在前列腺癌和非癌癥（AUC為0.94）和臨床上顯著的前列腺癌和臨床上不顯著的TZ病變（0.81）之間提供了最佳的分離。MRF 衍生的 T1還能夠區分PI-RADS v2 3類非癌癥和癌癥（AUC為0.79）。MRF 衍生的 T1值為 1500 至 1510 ms，ADC 值為 0.66 至 0.70 × 10–3毫米2/s對TZ病變提供了最佳的鑒別性能（見圖）。7）. 再次 T1= 1500 ms，ADC 為 0.65 × 10–3毫米2/s可以用作實際的臨床臨界值，盡管這些尚未在另一個隊列中得到驗證。

轉載自 A. Panda 等人，“用于前列腺過渡區病變表征的 MR 指紋和 ADC 映射”，放射學。2019;292：685–694，許可掛起

從（左到右）軸向T的圖像比較2-加權 MRI、表觀擴散系數 （ADC） 映射和 T1和 T2靶向活檢證實的前列腺癌、前列腺炎和良性前列腺增生 （BPH） 結節的 MR 指紋圖譜均在 3 T. A–D 活檢證實的前列腺癌（箭頭）采集。均值 T1/ 72，ADC 分別為 1450 ms、43 ms 和 0.51 × 10–3毫米2/s，分別。E-H 活檢證實的前列腺炎（箭頭）。均值 T1/ 72，ADC 分別為 1615 ms、63 ms 和 0.83 × 10–3毫米2/s，分別。I–L，對于良性前列腺增生結節（箭頭），均值 T1/ 72，ADC 分別為 1600 ms、43 ms 和 0。87 × 10–3毫米2/秒，分別。注意 T 的差異1過渡區癌癥和非癌癥之間的弛豫時間，盡管病變?cè)赥上具有相似的低信號強度2-加權圖像。

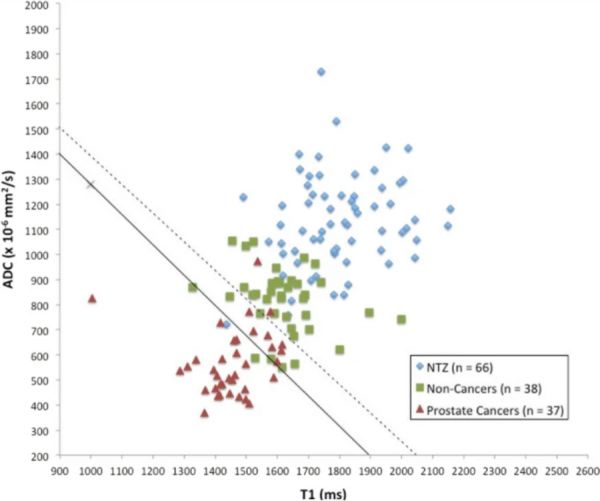

轉載自 A. Panda 等人，“用于前列腺過渡區病變表征的 MR 指紋和 ADC 映射”，放射學。2019;292：685–694視擴散系數 （ADC） 與 T 的散點圖1對于正常過渡區（NTZ）（n = 66），活檢證明的非癌癥（n = 38）和前列腺癌（n = 37）表明，癌癥與活檢證明的非癌癥和NTZ在定量空間中分離良好。由最佳模型定義的區域用實線（前列腺癌與非癌癥）和虛線（前列腺癌與NTZ）表示。

其他研究證實了PZ和TZ T的發現1和 T2用MRF測量的值在癌癥中低于健康前列腺[92，93]，其中測量值與最初報道的值相似。在對比給藥時，測量的T1和 T2已被證明減少，盡管前列腺癌中兩者的減少低于正常 TZ 和 T 的減少1前列腺癌低于正常PZ。小型研究報告，在幻影和健康受試者中，基于前列腺M(fèi)RF的測量在1.5和3T下均具有出色的跨系統重現性[17]，報告的值與[13，14]相似。一項在16個不同機構（UHCMC、Brigham Women's和DASA）進行的小型研究中探討了前列腺M(fèi)RF測量的易用性以及可重復性和可重復性，結果非常好，表明該技術確實可以普遍用于臨床前列腺評估[<>]。有必要在更多機構對更大群體的男性進行進一步的研究，以證實基于MRF的測量與ADC相結合，當可以使用這些定量指標明確表征組織時，可以用作活檢的替代品。

MRF在臨床組織表征之外的另一個潛在用途是更好地了解組織學變化驅動T的原因1和 T2各種組織狀態的差異。一篇有趣的文章在男性的整個前列腺標本中發現了健康組織、前列腺炎和癌癥區域，這些男性接受了前列腺M(fèi)RF掃描，然后接受了前列腺切除術，并計算了這些區域的上皮、管腔和基質的相對比例[92]。觀察到：（1）實測的T1和 T2值與上皮比值呈負相關，（2）T1前列腺癌患者隨著基質的增加而增加，但前列腺炎患者隨著基質的增加而降低，（3）T2隨著前列腺癌和前列腺炎管腔比例的增加而增加。鑒于這些關聯，可以定制MRF序列以特異性測量組織成分的這些差異，從而提高M(jìn)RF的精度，從而提高鑒別力。Deshmane等人[19]的工作表明，可以使用MRF測量來評估大腦中的不同組織區室，這種方法對于前列腺M(fèi)RF也有價值。此外，眾所周知，常規MRI漏診了少量癌癥。通過仔細的組織學和定量分析，可以確定是否可以更好地定量檢測這些漏診的癌癥。

前列腺M(fèi)RF的未來發展

前列腺M(fèi)RF最明顯的下一個挑戰是需要提高空間分辨率和掃描時間。上述臨床研究使用2D MRF實施來收集T1和 T2面內空間分辨率為 1 × 1mm 的地圖2切片厚度為 5 毫米。與臨床 T 的分辨率相比2-用于檢測前列腺癌的加權圖像，通常為0.6×0.6mm2對于3 mm的切片厚度，這些基于MRF的組織特性圖的空間分辨率顯著降低。這種較低的分辨率排除了使用當前的MRF實現進行病變檢測。此外，由于需要在持續2至39秒的掃描中獨立捕獲每個50D切片，因此報告的數據采集時間相對較長。高分辨率（0.6×0.6×3mm3）已經開發出可用于病變檢測的3D前列腺M(fèi)RF采集方案，數據采集時間為3分鐘48秒[93]。該分辨率與傳統T中使用的分辨率相同2-前列腺的加權成像，掃描時間不比多層2D MRF長得多。雖然僅評估了少量病變，并且檢查的病變沒有根據其在前列腺中的位置分開，但90例疑似前列腺癌男性的初步結果與先前的研究一致[14，15]。相對快速的高分辨率3D前列腺M(fèi)RF方法的開發可能最終消除對單獨的高分辨率T的需求。2-加權掃描，因?yàn)榭梢詮?T 生成合成圖像2地圖本身，或者可以使用基于MRF的地圖直接檢測病變。由于這些好處，預計未來的前列腺M(fèi)RF研究將采用高分辨率3D方法。

另一個挑戰是，目前前列腺M(fèi)RF的實施能夠同時量化T。1和 T2，但不是ADC，ADC已在上述臨床研究的單獨掃描中測量。通過這種方法，T1和 T2地圖本質上是共同配準的，但 ADC 地圖可能與基于 MRF 的地圖不完全對齊。事實上，由于擴散圖像是用EPI收集的，并且比基于MRF的地圖更容易失真，因此需要一個潛在的錯誤誘導配準步驟。測量 T 的 MRF 實現1和 T2以及ADC將比使用兩種不同的掃描更可取。雖然理論上可以測量額外的組織特性以及 T1和 T2MRF，包括但不限于灌注[96，97]、脂肪分?jǐn)?shù)[98，99，100，101]和彌散[102]，測量彌散和T都非常具有挑戰性2同時與MRF合作。包括擴散測量在內的MRF實施將采集分為兩部分，其中一部分用于評估T1和 T2，以及用于測量 T 的一個1和 ADC。然而，即使這種方法也沒有被廣泛采用，因?yàn)楂@取所有三種組織特性的信息需要很長的掃描時間，而且兩個T導致的信號水平都很低。2- 和擴散加權。其他研究組報告了測量所有三種特性的能力[103]，但這種方法尚未在前列腺中進行測試。直到高效準確的組合 T1/T2針對前列腺的/ADC進行MRF采集和重建方案的制定，必須采用單獨采集的常規ADC圖譜來評估病變的彌散特性。在所有這些技術挑戰中，該技術的多機構和多供應商驗證實施將允許在非專家站點進行更多的常規掃描，并在患者和隊列之間進行可靠的比較。

最后，即使使用三種不同組織特性的定量測量，明確區分前列腺中各種病理的重大和臨床相關挑戰仍然存在。例如，雖然在某些情況下可以區分癌癥和前列腺炎，但表征這些不同組織的穩健方法將具有極大的臨床意義。困難可能在于健康組織和病理組織的性質相似（即相似的T1/ 72和 ADC），并且可能需要額外的組織特性才能區分它們。另一種可能性是，目前這些組織特性的測量方差太大;使用改進的MRF序列進行更精確的測量可能會有所幫助。將PIRADs 3.2系統中的1類病變細分為高風險和低風險組是另一個主要的開放問題，這將產生很高的臨床影響。轉移性病變（例如骨結構）的MRF和測量其對治療的反應是未來臨床工作的另一個主要目標。

結論

前列腺M(fèi)RF是一種不斷發展的前列腺成像和組織特性映射技術。與ADC映射一起，T1和 T2使用MRF得出的地圖已被用于區分外周和過渡區的非癌癥和健康前列腺組織。雖然MRF采集和重建的潛在改進正在研究中，包括獲取更高分辨率或3D地圖或?qū)DC添加到測量的組織特性中，但初步MRF結果表明，該技術可能成為表征前列腺組織的有用工具。
