本技術涉及醫療器械，具體為一種針灸進針器。

背景技術：

1、針灸是通過針刺療法艾灸療法來治療疾病的一種方法，可以促進身體的氣血運行，有利于疏通經絡，緩解疼痛和不適，現代多用于治療腦血管疾病的后遺癥和神經性的頭痛。

2、申請?zhí)?02022568173.7公開了一種針灸進針器，通過應用了選針盤可以一次性攜帶多種類型的針頭，并且可以根據實際所需隨意快速更換，應用了按壓頭、彈性卡桿、第一開口和第二開口，實現了針頭的伸出和縮回，應用了保護殼，保護了裝置內的針頭不易受到外界的污染，同時能夠保證針頭不易損壞，應用了第一彈簧，使得裝置在使用的時候具有良好的手感，應用了安裝塊，便于針頭的安裝，應用了推進桿，便于針頭的推出，應用了鋸齒和防滑膠套，使得操作的時候不易打滑。

3、上述申請的選針盤，需要手動旋轉選針盤，使其內部針頭依次對準出針口，效率較低的同時，容易出現誤差。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種針灸進針器，解決了上述背景技術中提出的問題。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：一種針灸進針器，包括殼體，所述殼體的內部開設有收納槽，所述收納槽的內部轉動連接有選針盤，所述選針盤的內部開設有多個放置孔，多個所述放置孔的內部均安裝有第一固定塊，所述選針盤的內部且位于多個放置孔的一側均開設有滑槽，所述滑槽的內部滑動連接有第二固定塊，所述滑槽的內部安裝有第一彈簧，所述第一彈簧的一側與第二固定塊固定連接，所述第一固定塊和第二固定塊之間放置有針頭，所述殼體的底部且位于收納槽的底部開設有出針口，所述殼體的內部且位于收納槽的頂部開設有凹槽，所述凹槽的內部轉動連接有第一錐齒輪和第二錐齒輪，所述第一錐齒輪和第二錐齒輪之間嚙合，所述凹槽的內部且位于第二錐齒輪的一側固定連接有棘輪，所述選針盤的頂部固定連接有轉軸，所述第一錐齒輪和第二錐齒輪分別與轉軸和棘輪固定連接，所述殼體的內部且位于凹槽的頂部開設有限位槽，所述限位槽的內部滑動連接有觸發桿，所述觸發桿的外側套接有第二彈簧，所述觸發桿的一端延伸至凹槽內并轉動連接有止鎖爪，所述止鎖爪與棘輪嚙合，所述觸發桿的一側固定安裝有限位板。

3、優選的，所述殼體的內部且位于凹槽的一側開設有第一控制槽，所述第一控制槽的內部滑動連接有推桿，所述推桿的外側套接有第三彈簧，所述推桿的一端延伸至收納槽內，所述推桿與出針口的位置對齊。

4、優選的，所述殼體的底部轉動連接有密封盤，所述密封盤的內部開設有出口。

5、優選的，所述殼體的內部且位于第一控制槽遠離凹槽的一側開設有第二控制槽，所述第二控制槽的內部滑動連接有調節桿，所述調節桿的一端延伸至收納槽內。

6、優選的，所述調節桿位于其中一個第二固定塊的上方，所述第二固定塊的一端為斜面。

7、優選的，所述殼體的外壁螺紋連接有防護蓋。

8、優選的，所述殼體的一側固定連接有彈簧繩，所述彈簧繩的一端與防護蓋固定連接。

9、本實用新型提供了一種針灸進針器，具備以下有益效果：

10、1、該針灸進針器，通過殼體內錐齒輪組分別與棘輪和選針盤頂部轉軸的連接，使棘輪與選針盤的旋轉保持一致，在彈簧的作用下，反復按壓觸發桿時，其底部止鎖爪下移并帶動棘輪旋轉一定角度，選針盤能夠隨之轉動一定的角度，依次將選針盤內針頭對準出針口，有利于提高效率，避免誤差的同時，止鎖爪通過與觸發桿的轉動連接，配合觸發桿一側的限位板，使止鎖爪升降過程中，只會推動棘輪單向轉動，便于重復使用。

11、2、該針灸進針器，通過選針盤的放置孔內安裝的移動式固定塊組，對針頭進行固定的同時，利用其上方分別設置的推桿和調節桿的擠壓，可以將針頭推出和推動第一固定塊位移，擴大與第二固定塊的間距，使針頭從固定塊組之間脫離，或者進入到固定塊組之間，固定住針頭。

技術特征：

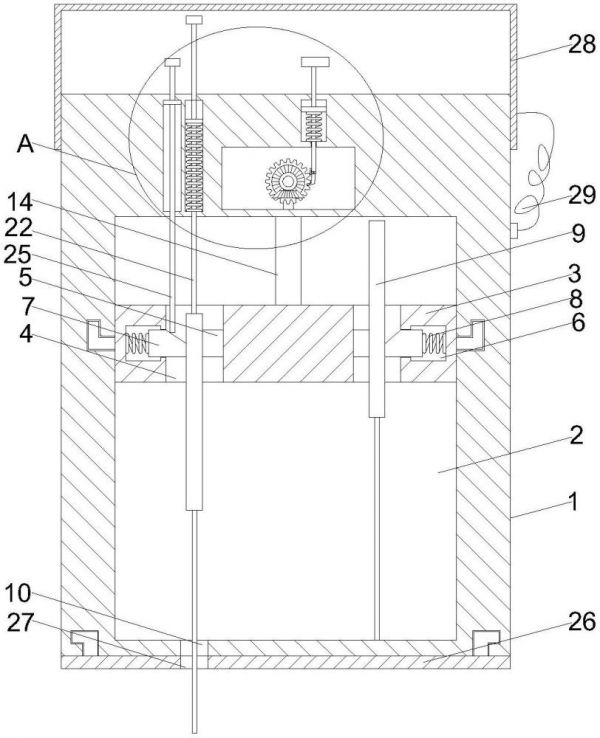

1.一種針灸進針器，包括殼體(1)，其特征在于：所述殼體(1)的內部開設有收納槽(2)，所述收納槽(2)的內部轉動連接有選針盤(3)，所述選針盤(3)的內部開設有多個放置孔(4)，多個所述放置孔(4)的內部均安裝有第一固定塊(5)，所述選針盤(3)的內部且位于多個放置孔(4)的一側均開設有滑槽(6)，所述滑槽(6)的內部滑動連接有第二固定塊(7)，所述滑槽(6)的內部安裝有第一彈簧(8)，所述第一彈簧(8)的一側與第二固定塊(7)固定連接，所述第一固定塊(5)和第二固定塊(7)之間放置有針頭(9)，所述殼體(1)的底部且位于收納槽(2)的底部開設有出針口(10)，所述殼體(1)的內部且位于收納槽(2)的頂部開設有凹槽(11)，所述凹槽(11)的內部轉動連接有第一錐齒輪(12)和第二錐齒輪(13)，所述第一錐齒輪(12)和第二錐齒輪(13)之間嚙合，所述凹槽(11)的內部且位于第二錐齒輪(13)的一側固定連接有棘輪(15)，所述選針盤(3)的頂部固定連接有轉軸(14)，所述第一錐齒輪(12)和第二錐齒輪(13)分別與轉軸(14)和棘輪(15)固定連接，所述殼體(1)的內部且位于凹槽(11)的頂部開設有限位槽(16)，所述限位槽(16)的內部滑動連接有觸發桿(17)，所述觸發桿(17)的外側套接有第二彈簧(18)，所述觸發桿(17)的一端延伸至凹槽(11)內并轉動連接有止鎖爪(19)，所述止鎖爪(19)與棘輪(15)嚙合，所述觸發桿(17)的一側固定安裝有限位板(20)。

2.根據權利要求1所述的一種針灸進針器，其特征在于：所述殼體(1)的內部且位于凹槽(11)的一側開設有第一控制槽(21)，所述第一控制槽(21)的內部滑動連接有推桿(22)，所述推桿(22)的外側套接有第三彈簧(23)，所述推桿(22)的一端延伸至收納槽(2)內，所述推桿(22)與出針口(10)的位置對齊。

3.根據權利要求1所述的一種針灸進針器，其特征在于：所述殼體(1)的底部轉動連接有密封盤(26)，所述密封盤(26)的內部開設有出口(27)。

4.根據權利要求2所述的一種針灸進針器，其特征在于：所述殼體(1)的內部且位于第一控制槽(21)遠離凹槽(11)的一側開設有第二控制槽(24)，所述第二控制槽(24)的內部滑動連接有調節桿(25)，所述調節桿(25)的一端延伸至收納槽(2)內。

5.根據權利要求4所述的一種針灸進針器，其特征在于：所述調節桿(25)位于其中一個第二固定塊(7)的上方，所述第二固定塊(7)的一端為斜面。

6.根據權利要求1所述的一種針灸進針器，其特征在于：所述殼體(1)的外壁螺紋連接有防護蓋(28)。

7.根據權利要求6所述的一種針灸進針器，其特征在于：所述殼體(1)的一側固定連接有彈簧繩(29)，所述彈簧繩(29)的一端與防護蓋(28)固定連接。

技術總結
本技術公開了一種針灸進針器，涉及醫療器械技術領域，包括殼體，殼體的內部開設有收納槽，收納槽的內部轉動連接有選針盤，選針盤的內部開設有多個放置孔。本技術的有益效果為：該針灸進針器，通過殼體內錐齒輪組分別與棘輪和選針盤頂部轉軸的連接，使棘輪與選針盤的旋轉保持一致，在彈簧的作用下，反復按壓觸發桿時，其底部止鎖爪下移并帶動棘輪旋轉一定角度，選針盤能夠隨之轉動一定的角度，依次將選針盤內針頭對準出針口，有利于提高效率，避免誤差的同時，止鎖爪通過與觸發桿的轉動連接，配合觸發桿一側的限位板，使止鎖爪升降過程中，只會推動棘輪單向轉動，便于重復使用。

技術研發人員：張珊,齊高國,王子涵,張函
受保護的技術使用者：張珊
技術研發日：20231009
技術公布日：2024/7/25
