一種具有形變功能的呼啦圈主體的制作方法

1.本實用新型屬于具有形變功能的呼啦圈主體技術領域,特指一種具有形變功能的呼啦圈主體。

背景技術:

2.呼啦圈作為腰部健身器材被廣泛應用,由于傳統呼啦圈直徑較大,因此對于不熟練者來說,容易掉落,無法持續進行鍛煉,針對上述問題,中國專利文獻cn202022246900.8公開了一種呼啦圈單元節,所述單元節設置有供連接件插入的容置槽和使連接件保持在容置槽中的鎖緊機構,所述鎖緊機構包括操作按鈕和彈簧,操作按鈕可在鎖緊位置和釋放位置之間浮動地設置在所述單元節上,彈簧設置在操作按鈕與所述單元節之間驅使操作按鈕復位至鎖緊位置,操作按鈕上設置有第一限位部,所述連接件設置有第二限位部,第一限位部前側形成有傾斜的引導斜面,第二限位部可被引導斜面引導至第一限位部后側,鎖緊機構采用操作按鈕和彈簧構成,操作按鈕上設置具有引導斜面的第一限位部,連接件的第二限位部可被引導斜面引導至第一限位部后側,通過彈簧的自動復位實現連接件的自動鎖緊。該涉案專利讓單元節與單元節之間實現快速拼接,但是,單元節和單元節之間的連接處僅通過一個按鈕限位、且限位位置設置導向斜面,從而導致連接位置不夠緊密,而且該位置又是負載位置,連接不緊密會影響連接位置穩定性。

技術實現要素:

3.本實用新型的目的是提供一種結構穩定的具有形變功能的呼啦圈主體。
4.本實用新型的目的是這樣實現的:
5.一種具有形變功能的呼啦圈主體,包括環形呼啦圈主體,呼啦圈主體由若干單元節通過首尾相連形成環狀結構,所述單元節中部形成鏤空部,在鏤空部的作用下,單元節的中部形成片狀支撐部,單元節可利用片狀支撐部進行彎曲;
6.所述鏤空部包括橫向鏤空段和縱向鏤空段;在橫向鏤空段的作用下,單元節形成片狀支撐部;當縱向鏤空段的兩側壁觸碰時,單元節達到最大彎曲位置。
7.所述單元節于片狀支撐部位置進行鏤空形成缺口,并且,于缺口的外側蓋設有支撐片。
8.所述支撐片的韌性強于片狀支撐部。
9.所述單元節的一端設置有凸起、單元節的另一端設置有供所述凸起進入的槽口;所述凸起的兩側均設置有卡扣,槽口的側壁設置有限位所述卡扣的孔洞,當兩個卡扣均脫離孔洞后,相鄰的單元節才可分離。
10.所述呼啦圈主體的兩側均設置內凹形軌道,所述卡扣位于內凹形軌道的底部,并且,當卡扣限位在孔洞內時,卡扣與內凹形軌道的底面持平/卡扣低于內凹形軌道的底面。
11.兩個所述卡扣之間共用一個彈簧。
12.所述單元節包括上殼體和下殼體,上殼體和下殼體均設置有供卡扣端部伸出的穿
孔,卡扣的底部設置有翻邊,彈簧給予卡扣的翻邊抵靠在穿孔側壁的力。
13.所述單元節的內側設置有腔室,腔室內設置有抵靠凸點,抵靠凸點的后部設置有彈簧,彈簧給予抵靠凸點遠離腔室的力;并且,抵靠凸點的周側設置有翻邊,翻邊抵靠在腔室的側邊,在翻邊的作用下,抵靠凸點不可脫離腔室。
14.所述單元節包括上殼體和下殼體,上殼體和下殼體拼接形成所述腔室,所述腔室內形成限位槽,抵靠凸點的翻邊限位在限位槽內。
15.當單元節相互連接并卡緊時,單元節與單元節之間面與面抵靠。
16.本實用新型相比現有技術突出且有益的技術效果是:
17.1、本實用新型為了讓單元節具備彈性形變能力,單元節中部形成鏤空部,在鏤空部的作用下,單元節的中部形成片狀支撐部,單元節可利用片狀支撐部進行彎曲。通過該形變能力,讓呼啦圈主體可以適用不同體型使用者的腰部。并且,鏤空部分為橫向鏤空段和縱向鏤空段,在橫向鏤空段的作用下,單元節形成片狀支撐部;當縱向鏤空段的兩側壁觸碰時,單元節達到最大彎曲位置。通過鏤空部的設置,讓具有彈性功能的單元節得到形變限位,保證變形過程中的穩定。
18.2、本實用新型于片狀支撐部位置進行鏤空形成缺口,通過該缺口提升片狀支撐部的形變能力。為了避免片狀支撐部長時間形變中損壞,在缺口外蓋設有支撐片,并且,支撐片的的韌性強于片狀支撐部,通過該支撐片進行片狀支撐部的結構加強,有效降低片狀支撐部折斷的可能。
19.3、本實用新型在單元節與單元節連接位置通過插入式的凸起和槽口進行配合,讓單元節與單元節之間得到穩定限位。并且,為了讓單元節與單元節之間卡緊更為穩定,通過兩個卡扣同時限位,并且兩個卡扣分別位于單元節的兩側,當兩個卡扣均脫離孔洞后,相鄰的單元節才可分離,多點限位,保證兩者的穩定性。
20.4、本實用新型的卡扣位于內凹形軌道的底部。通過隱藏卡扣,避免誤操作,保證連接的穩定。并且,兩個卡扣通過同一彈簧進行驅動,彈簧給予兩個卡扣遠離單元節的力,簡化了內部結構。
21.5、本實用新型的單元節分為上殼體和下殼體,通過該分離的方式,簡化裝配過程:將抵靠凸點和彈簧放入腔室、卡扣和彈簧放入凸起內,然后鎖緊上殼體和下殼體即可。
附圖說明

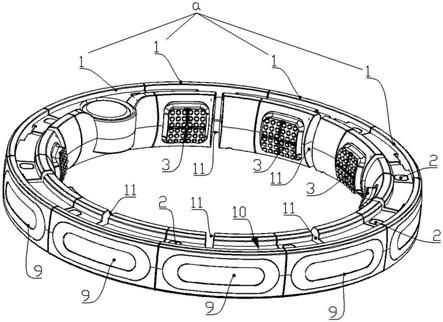

22.圖1是本實用新型的結構示意圖之一;
23.圖2是本實用新型的結構示意圖之二;
24.圖3是圖2的a處放大結構示意圖;
25.圖4是本實用新型的部分結構示意圖之一;
26.圖5是本實用新型的部分結構示意圖之二;
27.圖6是本實用新型的部分結構示意圖之三;
28.圖7是本實用新型的部分內部結構示意圖;
29.圖8是圖7的b處放大結構示意圖;
30.圖9是本實用新型的整體單元節的爆炸結構示意圖之一;
31.圖10是本實用新型的整體單元節的爆炸結構示意圖之二;
32.圖11是本實用新型的單元節殼體部分的爆炸結構示意圖之一;
33.圖12是本實用新型的單元節殼體部分的爆炸結構示意圖之二。
34.圖中:1-單元節;10-內凹形軌道;11-鏤空部;111-橫向鏤空段;112-縱向鏤空段;13-凸起;14-槽口;141-孔洞;15-上殼體;16-下殼體;17-腔室;171-限位槽;18-缺口;181-環形槽;19-片狀支撐部;2-卡扣;21-卡扣翻邊;3-抵靠凸點;31-抵靠凸點翻邊;8-顯示屏;9-支撐片;
35.a-呼啦圈主體。
具體實施方式
36.下面結合附圖以具體實施例對本實用新型作進一步描述,見圖1-12所示:
37.一種具有形變功能的呼啦圈主體,包括環形呼啦圈主體a,呼啦圈主體a由若干單元節1通過首尾相連形成環狀結構,為了讓單元節1具備彈性形變能力,單元節1中部形成鏤空部11,在鏤空部11的作用下,單元節1的中部形成片狀支撐部19,單元節1可利用片狀支撐部19進行彎曲。通過該形變能力,讓呼啦圈主體a可以適用不同體型使用者的腰部。并且,鏤空部11分為橫向鏤空段111和縱向鏤空段112,在橫向鏤空段111的作用下,單元節1形成片狀支撐部19;當縱向鏤空段12的兩側壁觸碰時,單元節1達到最大彎曲位置。通過鏤空部11的設置,讓具有彈性功能的單元節1得到形變限位,保證變形過程中的穩定。
38.所述單元節1于片狀支撐部19位置進行鏤空形成缺口18,通過該缺口18提升片狀支撐部19的形變能力。為了避免片狀支撐部19長時間形變中損壞,在缺口18外蓋設有支撐片9,并且,支撐片9的的韌性強于片狀支撐部19,通過該支撐片9進行片狀支撐部19的結構加強,有效降低片狀支撐部19折斷的可能。
39.所述單元節1的一端設置有凸起13、單元節1的另一端設置有供所述凸起13進入的槽口14;所述凸起13的兩側均設置有卡扣2,槽口14的側壁設置有限位所述卡扣2的孔洞141,當兩個卡扣2均脫離孔洞141后,相鄰的單元節1才可分離。在單元節1與單元節1連接位置通過插入式的凸起13和槽口14進行配合,讓單元節1與單元節1之間得到穩定限位。并且,為了讓單元節1與單元節1之間卡緊更為穩定,通過兩個卡扣2同時限位,并且兩個卡扣2分別位于單元節1的兩側,當兩個卡扣2均脫離孔洞141后,相鄰的單元節1才可分離,多點限位,保證兩者的穩定性。
40.作為優選,當單元節1相互拼接并卡緊時,單元節1與單元節1之間面與面抵靠。通過該結構讓兩者連接位置更為穩定。
41.所述呼啦圈主體a的兩側均設置內凹形軌道10。外連接的配重塊依靠內凹形軌道10轉動從而實現鍛煉。
42.所述卡扣2位于內凹形軌道10的底部,并且,當卡扣2限位在孔洞141內時,卡扣2與內凹形軌道10的底面持平/卡扣2低于內凹形軌道10的底面。通過該結構進行隱藏卡扣2,避免誤操作,保證連接的穩定。
43.兩個所述卡扣2之間共用一個彈簧4。彈簧4同時給予兩個卡扣2遠離單元節1的力,簡化了內部結構。
44.所述單元節1的內側設置有腔室17,腔室17內設置有抵靠凸點3,抵靠凸點3的后部設置有彈簧4,彈簧4給予抵靠凸點3遠離腔室17的力;并且,抵靠凸點3的周側設置有抵靠凸
點翻邊31,抵靠凸點翻邊31抵靠在腔室17的側邊,在抵靠凸點翻邊31的作用下,抵靠凸點31不可脫離腔室17。
45.所述單元節1包括上殼體15和下殼體16,上殼體15和下殼體16均設置有供卡扣2端部伸出的穿孔,卡扣2的底部設置有卡扣翻邊21,彈簧4給予卡扣翻邊21抵靠在穿孔側壁的力。并且,上殼體15和下殼體16拼接形成所述腔室17,所述腔室17內形成限位槽171,抵靠凸點翻邊31限位在限位槽171內。單元節1分為上殼體15和下殼體16,通過該分離的方式,簡化裝配過程:將抵靠凸點3和彈簧4放入腔室17、卡扣2和彈簧4放入凸起13內,然后鎖緊上殼體15和下殼體16即可。
46.所述單元節1中部形成鏤空部11,在鏤空部11的作用下,單元節的中部形成片狀支撐部19,單元節1可利用片狀支撐部19進行彎曲。通過片狀支撐部19讓單元節1具備彈性形變能力,讓呼啦圈主體a可以適用不同體型使用者的腰部。
47.所述單元節1于片狀支撐部19位置進行鏤空形成缺口18,并且,于缺口18的外側蓋設有支撐片9。該缺口18提升了片狀支撐部19的彈性能力,支撐片9不僅可以進行遮擋缺口18,還通過支撐片9進行輔助支撐片狀支撐部19,避免過大形變導致缺口18位置的片狀支撐部19損壞。作為優選,支撐片9的彈性形變能力大于片狀支撐部19,支撐片9可以是塑料、也可以是軟膠。
48.呼啦圈主體a上可以安放附圖2所示的顯示屏8,顯示屏8用于計數,但是顯示屏非本實用新型的保護點,因此不進行描述,并且顯示屏是本領域的現有技術。
49.上述實施例僅為本實用新型的較佳實施例,并非依此限制本實用新型的保護范圍,故:凡依本實用新型的結構、形狀、原理所做的等效變化,均應涵蓋于本實用新型的保護范圍之內。
