六、心臟標測

心臟標測指在特定心律下對心肌電位的時空分布進行識別。心臟標測涵義寬泛包括體表標測、心內膜標測和心外膜標測。在心動過速過程中進行標測目的是揭示其機制，描述在檢查區域內激動開始、傳導及完成的過程，識別心律失常起源、傳導的關鍵部位以找出導管消融的靶點。

（一）傳統標測

傳統標測包括激動標測、拖帶標測和起搏標測。

1. 激動標測 通過仔細研究體表心電圖和經導管在心腔內不同關鍵部位記錄的心內電圖變化的關系，確定一個心律失常事件的機制。心內和體表心電圖描記的主要價值包括比較電活動的時間順序確定沖動傳導的位置和方向。此外，在標測過程中電圖的形態也具有重要價值。對記錄的電圖的解釋基于電生理檢查過程對心律失常的臨床研究。確立電圖標準，可以準確判斷在記錄電極處心肌激動的運動，對構成激動順序的區域地圖至關重要。激動標測有幾個先決條件首先是電生理檢查時心動過速的可誘發性、在心動過速時血流動力學的穩定性和心動過速形態的穩定。局部激動時間必須相對于外部基準標志，如體表心電圖的P波或QRS波群或參考心內電極。激動標測必須確定目標判斷心動過速的機制是局灶性或大折返。激動標測可以確定心動過速的起源點，通過領先P波（局灶性房速）或QRS波群（局灶性室速）起點平均10~40ms的最早收縮前激動來反映。標測大折返性心動過速時，標測的目的是識別折返環路的關鍵峽部表現為跨越舒張期的連續激動或舒張中期的孤立電位的部位。

2. 拖帶標測 在心動過速時以比心動過速更快的頻率起搏心房或心室肌，此時心動過速的頻率跟隨起搏頻率，起搏停止后心動過速未終止并且又恢復到原心動過速的頻率稱為拖帶。拖帶分為隱匿拖帶和顯性拖帶。隱匿拖帶指起搏時心動過速跟隨起搏頻率而體表心電圖QRS波群形態與自身心動過速一致。顯性拖帶指起搏時心動過速跟隨起搏頻率，但體表心電圖QRS波群形態發生改變?yōu)槿诤喜?。拖帶?biāo)測主要用于判斷心律失常的機制是否是折返性，刺激的部位是否位于折返環上。在確定房速、房撲和室速的機制和用隱匿性拖帶標測心動過速關鍵峽部（緩慢傳導區）方面起到重要作用。拖帶的具體方法經比心動起搏心肌，心肌按起搏頻率激動，停止后起搏后心動過速恢復到原有周長。起搏后間期（PPI）指停止起搏，在拖帶部位測量從最后一個刺激到出現自身心動過速第一跳的距離。

對折返性心動過速的拖帶標測有三種情況：

（1）折返環外部起搏：體表心電圖或（和）心內電圖表現為融合波形，PPI－心動過速周長>30 ms，刺激-出口間期>電圖-出口間期；

（2）折返環內部起搏：體表心電圖或（和）心內電圖表現為融合波形，PPI－心動過速周長<30 ms，刺激-出口間期＝電圖-出口間期（±20 ms）；

（3）折返環內部受保護的峽部起搏：隱匿性融合，PPI－心動過速周長<30 ms，刺激-出口間期＝電圖-出口間期（±20 ms）。

3. 起搏標測 通過在心內不同部位起搏復制心動過速的心電圖圖形幫助進行心動過速定位的技術。起搏標測基于在局灶性心動過速起源的部位以近似心動過速的周長起搏，激動的順序與心動過速的激動順序相同的原理。首先確定心動過速波群的形態作為起搏標測的模板。室速時觀察12導聯的體表心電圖QRS形態。房速確定P波形態有一定難度，需要應用心房內多極導管確定心內電圖的激動順序基礎上聯合多導聯心電圖評價P波。盡可能在心動過速時起搏標測（起搏周長比心動過速周長短20~40ms），因?yàn)榭稍谕Ｖ蛊鸩珪r迅速比較同步顯示的12導聯心電圖的波形。如果不能誘發心動過速，可在自發的非持續性發作或早搏時起搏標測，此時，起搏的周長和期前刺激的聯律間律要與自發者相符。起搏的波形與心動過速的一致性越高，電極導管的位置越靠近心動過速的起源點。標測大折返性室速時，評估S-QRS間期（從刺激到12導聯心電圖中最早的QRS起點的時間間期）極具價值。折返環路的出口可能在梗死區邊界靠近正常心肌，在正常竇律起搏時S-QRS 常較短（<20ms）。而S-QRS較長者（>40ms）與起搏部位傳導緩慢相關，提示起搏部位位于折返環路中。起搏標測可以用于在正常竇性心律下開始篩查消融部位。

（二）三維標測

高級的臨床電生理室已經引入了更新的標測系統，其克服傳統標測的局限性，能夠直觀洞察心律失常的機制。新的標測系統改善了分辨率、可以準確地進行三維空間定位并迅速獲取心臟激動地形圖，采用導管位置及相應的心內電圖數據實時重建心腔三維幾何圖形用顏色編碼電生理信息而提供電解剖圖。電解剖圖分為電激動（時間）圖和電壓圖。將心內激動標測的各點的激動時間與“時間零點”相比較，逐個點投射在三維幾何圖形上，而直觀地將不同等時線以三維方式表現整個心腔的激動模式即電激動圖，用從紅到紫不同顏色代表局部激動時間的大小前后（圖14）。相同的信息還可以作為傳導圖以視頻的形式顯示，有助于理解患者特異性解剖和心律失?；|(zhì)。三維標測還可以用顏色明暗代表心電信號的振幅，即電壓圖，直觀地區分瘢痕區、低電壓區和正常心肌區，而揭示心律失常的基質。

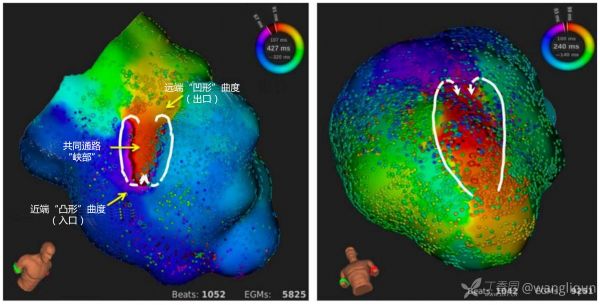

圖14  微籃自動系統（Rhythmia）對完整心內膜折返環路的高分辨標測

用Rhythmia系統對完整折返環路的高分辨標測，顯示對8字模式、復雜激動和出入口高曲度區的準確注釋

 三維標測系統可以根據導管定位技術分為基于磁力、基于電阻抗以及兩者雜交技術，還可以根據數據收集技術分為接觸式及非接觸式兩類。常用的三維標測系統有CARTO 3、EnSite Precision，新近應用的Rhythmia系統在開啟高密度標測復雜心律失常中發揮了重要作用。 三維標測系統可以顯著降低X射線暴露時間，實際上許多操作甚至完全不需使X線透視。

七、竇房結功能檢查

竇房結功能紊亂是心源性暈厥的一個重要原因。臨床上竇房結功能障礙是以自律性或傳導異?；騼烧呔惓樘卣鞯?。竇房結功能的評價應該包括判斷竇房結的自律性（利用體表心電圖記錄方法測定竇房結恢復時間）和測定竇房傳導時間?，F(xiàn)將臨床廣泛使用的電生理檢查方法介紹如下。

1.竇房傳導時間測定（SACT）

（1）Nurula法即連續刺激法（SACTc法）：該法由Narular于1978年首先提出。選用S1S1刺激模式，以高于患者自身心率10ppm的頻率起搏，每次發放8~10個刺激脈沖，停止起搏后記錄8~10個竇性周期，再次發放8~10個刺激脈沖，如此重復3次，取3次測定的平均值為最后結果。計算公式：SACT c =（A2A3-A1 A1）/2，該公式中的A2為最后一個S1脈沖刺激引起的P波，A2 A3表示最后一個S1脈沖后的P波到第一個恢復的竇性P波之間的距離，A1A1即S1S1。

（2）Strauss法即房性早搏刺激法（SACTp法）：該方法是Strauss在1973年提出，刺激模式選用RS2刺激，隨刺激步長逐漸縮短，代償間期從完全（Ⅰ區）到不完全（Ⅱ區）。進入Ⅱ區后連續測量5個以上的S2刺激的起點到A3起點之間的距離（S2A3），并用公式計算，取所得結果的平均值即是竇房傳導時間。這種評價方法是在每8~10個穩定竇性心搏（A1A1）后發放一個進行性提前的心房早搏刺激S2，早搏前的竇性P波為A1，早搏后面的P波為A3。當A2A3＞A1A1和A1A3＜2A1A1時，那么竇房傳導時間為：SACTStrauss=（S2A3-A1A1）/2，S2 A3表示S2脈沖后的P波到第一個恢復的竇性P波的之間距離。

Narula法和Strauss法都是間接測量竇房傳導時間。

2.竇房結對房早的反應  竇房結對房性早搏的反應可分四個區見上文。

3.竇房結恢復時間  用超速刺激完全抑制竇房結，經過一定時間后突然停止起搏，竇房結恢復節律的時間稱為竇房結恢復時間（sinus nodal recovery time，SNRT）。

（1）檢測原理：基于下述兩個心臟的基本電生理特性：①頻率優勢控制規律：在沒有保護機制的情況下，心臟是在頻率占優勢的起搏點發放沖動的控制之下，形成單一心律的心電活動。②節律重整規律中的“超速抑制” 即頻率高的起搏點對頻率低的起搏點有抑制作用。

（2）檢測方法：選擇S1S1刺激，做分級遞增起搏，每一級刺激的頻率相差10~20ppm，刺激持續時間30s。例如：第一級選用高于自身心率10~20ppm的頻率起搏，持續30s，之后再提高刺激頻率20ppm，刺激30s。如果臨床診斷懷疑病竇綜合征，而測定結果正常，應將刺激時間延長到60s，以減少假陰性的結果。SNRT檢查的終點：①刺激時房室結出現文氏下傳，②SNRT不再延長。

（3）測量：從最后一個S1刺激脈沖的起點測量到第一個恢復的竇性P波的起點為竇房結恢復時間，在幾次分級遞增刺激所得的結果中，選擇其中最長者，為最大竇房結恢復時間（SNRTmax），即最后的竇房結恢復時間檢查結果，所使用的刺激頻率為最適起搏頻率。停止起搏后首先出現的是結性或房性逸搏心律，則起搏信號到第一個逸搏信號的時距稱為竇結恢復時間（SJRT）。如果停止刺激后最長的P-P間期出現在第2、3個或更晚的心動周期，稱為繼發性停搏。繼發性停搏和SJRT對病竇綜合征的診斷均有意義。

（4）輔助測量指標：①竇房結總恢復時間（TSNRT）：竇房結恢復時間測定過程中，頻率較高的起搏率暫時抑制了竇房結功能，調搏停止后竇房結功能從抑制狀態中恢復，出現竇性激動，第1個竇性激動的出現標志著竇房結功能的恢復。但多數情況下，此時竇房結的自律性還受到不同程度的抑制，有待完全恢復。因而有人提出竇房結總恢復時間?？偦謴?fù)時間的測定從最后一個S1刺激脈沖的起點計算到竇性激動頻率恢復到與試驗前相等為止，正常時常在3~5個心動周期，4~5秒內恢復。②校正竇房結恢復時間（CSNRT）：用所測出的最長竇房結恢復時間減去該次刺激前的竇性周期長度，所得結果即為校正竇房結恢復時間。③竇房結恢復時間指數（SNRTi）：用所測出的最長竇房結恢復時間除以該次刺激前的竇性周期數值，所得結果即為竇房結恢復時間指數。

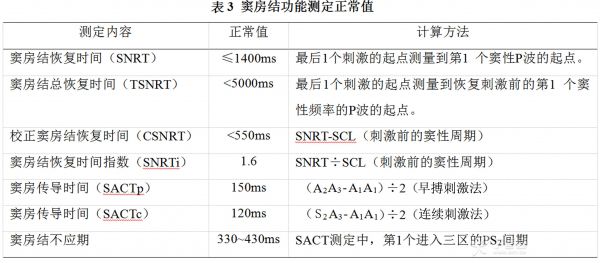

竇房結功能各參數正常值見表3.

 八、房室傳導阻滯及室內傳導障礙

房室傳導阻滯可以發生在心臟傳導通路中的任何部位，體表心電圖表現為PR間期延長或房室傳導比例的改變，不能確定阻滯發生的部位。房室阻滯患者的預后主要取決于阻滯發生的部位和程度，通過腔內電圖記錄和心房刺激技術能夠明確阻滯部位和程度。此外，心臟電生理檢查對心室內傳導障礙患者發生完全性心臟傳導阻滯具有一定的預測價值。對傳導系統病變的電生理檢查有助于醫師制定正確的治療措施。

    （一）房室阻滯

    根據心房沖動通過房室結下傳的能力，房室阻滯可分為三度。

    1．一度房室阻滯

    （1）定義：一度房室阻滯指激動通過傳導系統的某一部分延緩，但傳入沖動（心房激動）和傳出沖動（心室激動）的比例為1:1（圖15、16、17、18）。

    （2）定位：

    1）房室結傳導延緩：房室結是決定房室傳導時間的主要部位。竇律時AH間期的正常范圍為50～120 ms。由于房室結傳導延緩（AH間期>130ms）引起的一度房室阻滯最為常見（圖69-15）。PR間期延緩的幅度差異很大。如果患者PR間期大于300ms，而伴窄QRS波群的情況下，則存在某種程度的房室結傳導阻滯。

    2）希氏束內及下部傳導阻滯：一度房室阻滯伴有寬QRS波群時，提示希氏束水平或以下部位的傳導阻滯（HV間期延長）（圖16）。 希氏束內阻滯在體表心電圖上無法直接診斷，因?yàn)槠浔憩F(xiàn)與房室傳導系統其它部位的阻滯表現相同。當希氏束內總的傳導時間＞30ms，尤其是希氏束電圖出現切跡或分裂時一般診斷為一度希氏束阻滯（圖17）。由于激動在希氏束內傳導的時間很短，因此即使希氏束內有明顯的傳導延緩，體表心電圖上的PR間期也不一定延長。

    3）心房內傳導延緩：起源于竇房結的沖動必須穿過右心房才能到達房室結，一般用PA間期代表心房內的傳導時間，正常值為10~60ms，如>60ms，則提示房內傳導延緩。若要準確測定心房內傳導，至少需記錄靠近竇房結的高位右房電圖A波和希氏束電圖A波，兩者的起始部的時間間距為右房的傳導時間（圖18）。

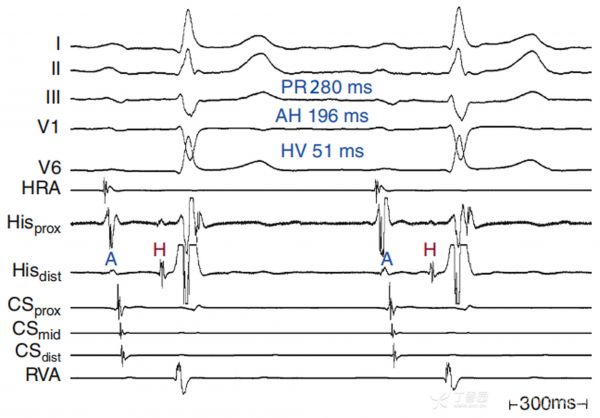

圖15 房室結內傳導延緩導致的一度房室阻滯

圖中示AH間期延長而PA間期和HV間期正常。CSdist＝冠狀竇遠端；CSmid＝冠狀竇中部；CSprox＝冠狀竇近端；Hisdist＝希氏束遠端；Hisprox＝希氏束近端；HRA＝高位右房；RVA＝右室心尖部

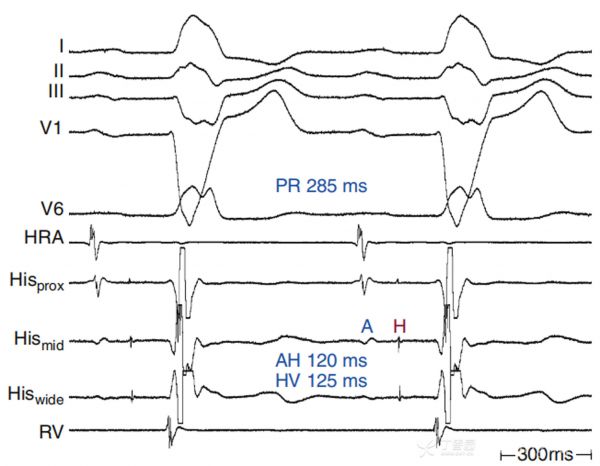

圖16 繼發于希浦系統傳導障礙的一度房室阻滯

圖中示AH間期正常而HV間期顯著延長伴完全性左束支阻滯。Hismid＝希氏束中段；Hisprox＝希氏束近端；Hiswide＝寬希氏束；HRA＝高位右房；RV＝右室

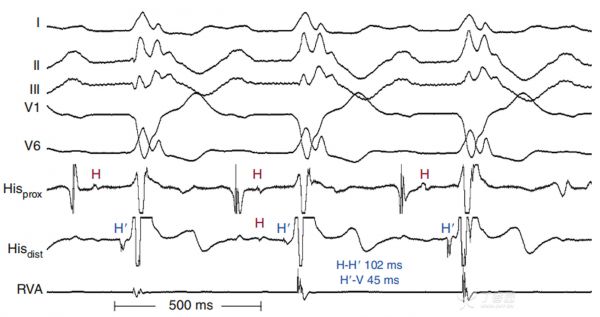

圖17 希氏束內傳導延遲導致一度房室阻滯

本例為一位心肌病伴左束支阻滯患者，希氏束電位分裂，希氏束遠端信號（H′）給人結下傳導正常的錯覺（H′V＝42 ms）。Hisdist＝希氏束遠端；Hisprox＝希氏束近端；RVA＝右室心尖部

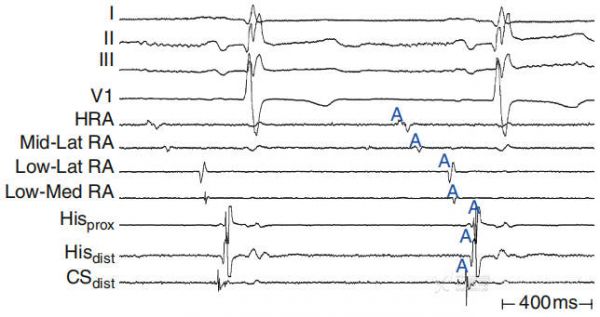

圖18 心房內傳導延遲導致的一度房室阻滯

本例為一位復雜先心病Fontan修復術后患者PR間期延長（240ms），右房內部傳導延遲（PA間期延長）。CSdist＝冠狀竇遠端；Hisdist＝希氏束遠端；Hisprox＝希氏束近端；HRA＝高位右房；Low-Lat RA＝右房下側壁；Low-Med RA＝右中下部；Mid-Lat RA＝右房中側壁

     2．二度房室阻滯

    （1）定義：心房激動部分下傳心室為二度房室阻滯。根據阻滯的程度可分為5型：①Ⅰ型又稱莫氏Ⅰ型或文氏型阻滯，在下傳的心搏中，房室傳導時間（PR間期或AV間期）逐漸延長，直至出現一次阻滯而不能下傳（圖19，20）；②Ⅱ型又稱莫氏Ⅱ型，心房激動按比例（>2:1）下傳，但下傳的PR間期或AV間期正常（圖21）；③Ⅲ型為2:1型，即心房激動以2:1的比例下傳；④Ⅳ型為高度房室阻滯，心房激動能夠下傳，但下傳的比例低于3:1；⑤Ⅴ型為幾乎完全阻滯型，即偶爾出現一次心房激動的下傳。

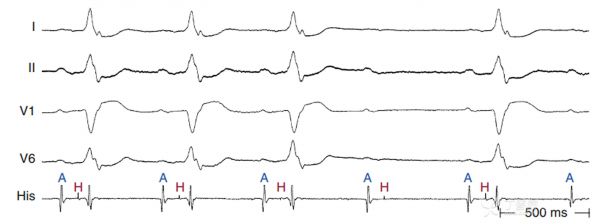

圖19 阻滯在房室結內的不典型文氏周期（二度Ⅰ型房室阻滯）

PR間期逐漸延長，最后一個下傳的搏動PR間期延長最明顯，同時伴竇律減慢，隨后房室阻滯。AH間期延長明顯，HV間期變化不明顯，發生阻滯的心房波后無H波，提示阻滯發生在房室結。 HRA＝高位右房；His＝希氏束

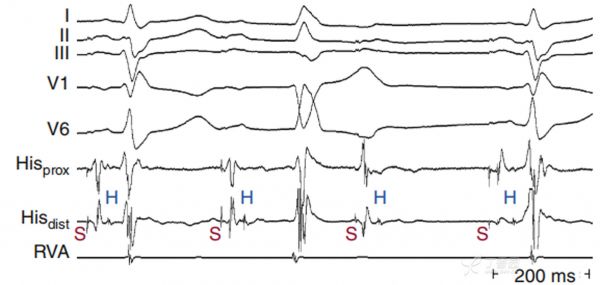

 圖20 阻滯在希浦系內二度文氏型房室阻滯?

患者在心房起搏下AH間期正常而HV間期延長伴右束支阻滯。第2個波群HV間期顯著延長同時存在左束支阻滯，提示右束支傳導緩慢。第3個起搏刺激奪獲心房、下傳希氏束后，房室出現阻滯。第4個起搏刺激奪獲心房后右束支傳導恢復，提示希浦系統內出現文氏型阻滯。Hisdist＝希氏束遠端；Hisprox＝希氏束近端； RVA＝右室心尖部

圖21 阻滯在希浦系統內的二度Ⅱ型房室阻滯

竇性心律伴寬QRS波群。所有下傳的P波后PR間期固定伴輕度延長（224ms）。第4個P波不能下傳心室，但跟隨有希氏束電位，提示阻滯發生在希浦系統內。His＝希氏束

（2）定位：

    1）房室結間歇性傳導：二度Ⅰ型房室阻滯的部位幾乎都在房室結水平，表現為AH間期逐漸延長，直至H、V波脫落一次（圖19）。房室結發生二度Ⅱ型房室阻滯者也有報道，但所報道的病例中，阻滯部位其實并不發生在房室結而是發生在希氏束；或者其本身就是一種不典型的二度Ⅰ型房室阻滯，停搏后的AH間期是縮短的。目前還沒有證實房室結發生真性二度Ⅱ型房室阻滯。

    2）希氏束或以下水平間歇性傳導：①希氏束的近端向遠端間歇傳導，在每個心房除極波后均有近端希氏束電位，而遠端希氏束電位則間歇性出現。希氏束內的文氏型阻滯可以發生在兩個希氏束偏折波之間，特點是兩者間距逐漸延長，直至第1個希氏束偏折波后無第2個偏折波跟隨；②希氏束下間歇傳導，每個心房除極波后均有希氏束電位，文氏型阻滯者HV間期逐漸延長至室波脫落（圖20），莫氏Ⅱ型者HV間期固定不變，間歇出現室波脫落（圖21）。

3．三度房室阻滯

（1）定義：三度房室阻滯指任何激動均不能下傳心室，多數情況下伴逸搏心律，體表及腔內電圖均顯示逸搏心律伴房室分離（圖22）。

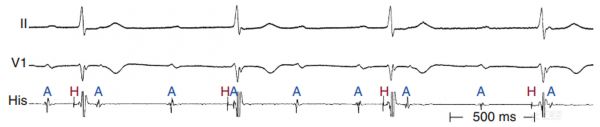

圖22  阻滯在房室結內的三度房室阻滯

房室分離，所有P波不能下傳心室，無相應跟隨的H波和V波，提示阻滯發生在房室結。交界性逸搏節律伴窄QRS波群，頻率為45次/min，室波前有H波，HV間期正常。注意出現在QRS波群附近的P波頻率增快（室相性心律不齊）

     （2）定位：

1）阻滯在房室結：完全性心臟阻滯發生房室結相對常見。逸搏節律常來源于希氏束，而伴窄QRS波群，每個室波前有希氏束電位，HV間期正常，房波與H波、V波分離（圖22）。20%~50%慢性房室阻滯者，可能出現寬QRS波群的。逸搏起源自希氏束遠端者QRS波群前可以有逆?zhèn)鞯南Ｊ鲜娢换驔]有希氏束電位，這些節律通常較慢且對阿托品無反應。

2）阻滯在希浦系統：獲得性完全性心臟阻滯通常與希浦系統阻滯相關，其逸搏為寬QRS波群，頻率20~40次/min。心內電圖顯示房波后跟隨有希氏束波，而心室波與A波、H波分離。

（二）室內傳導障礙

1.定義 室內傳導障礙指室上性激動在心室內傳導異常導致QRS波群形態和（或）時限改變。室內傳導的這些改變可以在全部心率下均固定存在，或間歇出現在心動過速或心動過緩時?？梢允窍Ｆ窒到y(tǒng)或心室肌結構異常，或者傳導系統的一部分處于功能性不應期，或通過旁路出現心室預激（見相關章節）。

2.束支阻滯  室內傳導首先經過束支及其分支下傳到浦頃野纖維，最后到心肌。其中束支及分支可分為三個主要部分：右束支、左前分支和左后分支。束支阻滯可以是其中的一支，也可是兩支或三支阻滯。阻滯可以是功能性的，也可是病理性的。當出現三分支阻滯時，體表心電圖中無法準確地將其與房室結阻滯或希氏束阻滯進行鑒別。在心內電圖上表現HV間期延長。電生理檢查用來預測患者出現暈厥、房室阻滯或心臟猝死的風險。

HV間期延長的值可否預測房室阻滯的風險尚有爭議。研究顯示HV間期大于70ms者房室阻滯的風險更高，特別是有癥狀的患者。然而即使是高風險組房室阻滯的風險大約每年6%，而HV間期大于100ms者房室阻滯的更高（22個月25%）。無論伴或不伴附加分支阻滯右束支阻滯時只要保持傳導功能的分支未受損，HV間期可以正常。但50%右束支阻滯伴左前分支阻滯者以及75%左束支阻滯者HV間期延長，所以HV間期延長本身對于預測房室阻滯無特異性。左束支阻滯時，如果沒有HB-RB和HB-RV間期改變，HV間期可輕度延長，因?yàn)槭议g隔左側通過左束支的最早除極部位比右束支激動早5~15ms。存在左束支阻滯時HV在60ms以內應當被認為是正常的而不提示右束支或希氏束有疾患。心室內的導管可能會導致HV間期延長、不同程度房室阻滯或束支阻滯，但常為一過性的。原有左束支阻滯患者在右心導管操作或原有右束支阻滯患者在左心導管操作過程中可能出現完全性心臟阻滯。

（1）右束支阻滯：右室傳導延遲可分為三個水平：右束支近端、處于調制束水平的右束支遠端和右束支遠端傳導系統或心肌本身的右束終末端。通過測量右室內不同區域的激動時間可以間接評價右束支的傳導特性。存在右束支阻滯時，測量HV間期、HB-右束支近端間期、V-RVapex（體表QRS波群起點到右室心尖部局部激動）間期和V-RVOT（體表QRS波群起點到右室流出道局部激動）間期可確定阻滯的部位。在右束支阻滯時，HV間期正常，V-RVapex 間期小于30 ms提示右束支終末阻滯，若同時前壁延遲激動（即V-RVOT間期延長）提示右束支遠端阻滯。而右束支近端阻滯時，V-RVapex間期大于30ms。

（2）左束支阻滯：通過測量左室不同區域的激動時間來評價左束支、左前分支和左后分支的傳導特性有許多局限性，主要由于左束支并非分成兩條獨立的分支，而是呈扇形迅速分布到整個左室。因?qū)嵺`的緣故，臨床評價主要聚焦于體表心電圖的圖形和HV間期。在慢性左束支阻滯時，右室激動出現在QRS波群的相對早期，沒有明確的左室突破點，與正常表現相比可能觀察到2或3個突破點。此外，激動跨間隔傳導緩慢。在電軸正常的左束支阻滯者中，左室激動最晚的部位與正常傳導時相同是房室溝。左室激動開始的模式（突破點）以及剩余左室內膜和跨壁激動主要依賴于基礎心臟疾病，QRS波群的寬度和形態反映了左室的基礎疾病而非主要傳導障礙。心臟正常且心肌內遠端傳導系統完整的患者，在剩余跨壁心肌的激動早傳播迅速。而在大面積梗死患者中其遠端傳導系統已被破壞，因而心內激動依靠心肌與心肌之間的傳導而非常緩慢。

3.電生理檢查提示希浦系統疾病有以下表現：①HV間期>55 ms；②以周長≥400 ms起搏心房出現希氏束下阻滯；③希浦系統有效不應期≥450 ms；④希浦系統有效不應期與起搏周長呈反變關系；⑤對普魯卡因酰胺反應異常，HV間期延長100%或>100ms，或出現二度或三度希氏束以下房室阻滯。

4.提示室內傳導障礙患者存在房室阻滯高風險的指征：①HV間期>100ms；②以周長≥400 ms起搏心房出現希氏束下阻滯或HV間期延長；③希浦系統有效不應期與起搏周長呈反變關系；④出現心動過緩相關神經系統癥狀的患者對普魯卡因酰胺反應異常，出現希氏束以下房室阻滯或HV間期加倍。
