一種具有扭腰健身功能的拉筋板的制作方法

1.本實用新型涉及運動健身器材技術領域,尤其是涉及一種具有扭腰健身功能的拉筋板。

背景技術:

2.隨著技術的高速發展,人們的工作越來越趨于智能化自動化,特別是辦公室人員缺少適當運動,同時因為場地原因和時間原因,越來越多的人對室內運動健身有了強烈的需求;
3.其中扭腰盤和拉筋板是最常見的幾項健身器具之一,但目前都只是功能單一的器具,會導致家庭空間的浪費和材料的浪費,因此多功能的健身器具顯得十分有必要。

技術實現要素:

4.本實用新型提出一種具有扭腰健身功能的拉筋板,以解決上述背景技術中提出的現有健身器具功能單一,在進行健身運動時,多個健身器具容易造成家庭空間浪費以及材料浪費的問題。
5.本實用新型的技術方案是這樣實現的:
6.一種具有扭腰健身功能的拉筋板,包括面板本體,所述面板本體的正面設置有拉筋腳踏板,所述面板本體的背面中心位置設有可轉動的且用于扭腰健身的扭腰盤底座。
7.優選的,所述扭腰盤底座的外表面設有用以增大與人體腳部摩擦力的條形凸起。
8.優選的,所述扭腰盤底座的下表面與面板本體的背面均設有圓環狀的軌道,軌道上安裝有鋼球,且在扭腰盤底座與面板本體之間設有對鋼球進行限位的保持架,鋼球安裝在保持架厚度方向所開設的圓孔位置。
9.優選的,所述面板本體的背面位于扭腰盤底座兩側的位置上開設有向面板本體內部凹陷的安裝卡槽,安裝卡槽內可拆卸的安裝有支撐腳,支撐腳的寬度方向與安裝卡槽的寬度方向為過盈配合,以實現支撐腳的安裝固定。
10.優選的,所述支撐腳的一端兩側位置設有向外突出的定位凸起,在安裝卡槽的兩個內壁位置設有若干與定位凸起相配合的定位槽。
11.優選的,所述面板本體的前端兩側位置開設有用以安裝彈力繩的彈力繩安裝孔。
12.優選的,所述拉筋腳踏板的上表面設有向上凸起的、用以對腳底穴位進行按摩的按摩凸起。
13.采用了上述技術方案,本實用新型的有益效果為:
14.本實用新型設計結構簡單、使用便捷,將傳統的拉筋板與扭腰健身器合二為一,既可以實現拉筋的功能,也能夠?qū)崿F(xiàn)扭腰健身的效果,且在拉筋過程中,通過將支撐腳安裝在不同的定位槽位置,可以實現不同角度的拉筋功能,適用范圍廣,節省了家庭健身器具投入成本、節約了材料、降低家庭空間的占用。
附圖說明
15.為了更清楚地說明本實用新型實施例或現有技術中的技術方案,下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹,顯而易見地,下面描述中的附圖僅僅是本實用新型的一些實施例,對于本領域普通技術人員來講,在不付出創造性勞動性的前提下,還可以根據這些附圖獲得其他的附圖。

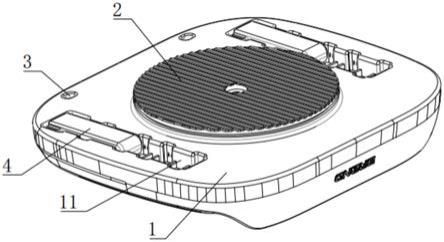

16.圖1為本實用新型的立體結構圖;
17.圖2為本實用新型的爆炸視圖;
18.圖3為本實用新型面板本體的立體結構圖;
19.圖4為本實用新型支撐腳的立體結構圖。
20.其中:
21.1、面板本體;2、扭腰盤底座;3、彈力繩安裝孔;4、支撐腳;5、保持架;6、鋼球;7、拉筋腳踏板;701、按摩凸起;8、軌道;9、定位槽;10、定位凸起;11、安裝卡槽。
具體實施方式
22.下面將結合本實用新型實施例中的附圖,對本實用新型實施例中的技術方案進行清楚、完整地描述,顯然,所描述的實施例僅僅是本實用新型一部分實施例,而不是全部的實施例?;诒緦嵱眯滦椭械膶嵤├绢I(lǐng)域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例,都屬于本實用新型保護的范圍。
23.參閱圖1
?
圖4,一種具有扭腰健身功能的拉筋板,包括面板本體1,所述面板本體1的正面設置有拉筋腳踏板7,所述面板本體1的背面中心位置設有可轉動的且用于扭腰健身的扭腰盤底座2。
24.優選的,所述扭腰盤底座2的外表面設有用以增大與人體腳部摩擦力的條形凸起,或者也可采用軟膠材質進行替代,起到防滑的作用。
25.優選的,所述扭腰盤底座2的下表面與面板本體1的背面均設有圓環狀的軌道8,軌道8上安裝有鋼球6,且在扭腰盤底座2與面板本體1之間設有對鋼球6進行限位的保持架5,鋼球6安裝在保持架5厚度方向所開設的圓孔位置,鋼球6對扭腰盤底座2進行支撐,并保證扭腰盤底座2的平穩運轉,在實際設計時,可設計兩個或三個同心的保持架5,以便滿足不同尺寸扭腰盤底座2的安裝,其中,扭腰盤底座2的中心處開設通孔,通過螺栓連接到面板本體1上,從而對扭腰盤底座2的徑向進行限位。
26.優選的,所述面板本體1的背面位于扭腰盤底座2兩側的位置上開設有向面板本體1內部凹陷的安裝卡槽11,安裝卡槽11內可拆卸的安裝有支撐腳4,支撐腳4的寬度方向與安裝卡槽11的寬度方向為過盈配合,以實現支撐腳4的安裝固定,支撐腳4可從安裝卡槽11處進行拆卸,在作為拉筋板使用時,支撐腳4可豎直設置,作為拉筋板的角度支撐,在作為扭腰健身器使用時,支撐腳4可回收至安裝卡槽11內,避免造成不必要的影響;此外,為了避免防滑,支撐腳4的尾端可增加防滑條紋或設置軟膠,避免在拉筋時出現支撐腳4與地面產生相對滑動的問題。
27.優選的,所述支撐腳4的一端兩側位置設有向外突出的定位凸起10,在安裝卡槽11的兩個內壁位置設有若干與定位凸起10相配合的定位槽9,支撐腳4可安裝在不同位置的定位槽9處,從而可以實現拉筋板角度的改變,滿足不同用戶的拉筋健身需要。
28.優選的,所述面板本體1的前端兩側位置開設有用以安裝彈力繩的彈力繩安裝孔3,用以實現彈力拉伸活動,便于塑形塑身。
29.優選的,所述拉筋腳踏板7的上表面設有向上凸起的、用以對腳底穴位進行按摩的按摩凸起701。
30.工作原理:
31.該健身器具在不同的使用場合可分別作為拉筋板和扭腰健身器進行使用,當作為拉筋板使用時,將面板本體1的正面朝上,即具有拉筋腳踏板7的一面朝上,將支撐腳4從安裝卡槽11的位置拆卸下來后,將支撐腳4直立設置,并使支撐腳4兩側的定位凸起10對應的卡設在安裝卡槽11內部兩側的定位槽9處,支撐腳4的另外一端與地面接觸,從而將面板本體1以傾斜一定角度的方式放置在地面上,用戶可腳踩拉筋腳踏板7進行拉筋健身活動;
32.當需要作為扭腰健身器進行使用時,將之前豎直設置的支撐腳4拆卸下來,并卡設在安裝卡槽11內,由于安裝卡槽11與支撐腳4之間為過盈配合,能夠避免支撐腳4輕易的掉落,將面板本體1的背面朝上,即具有扭腰盤底座2的一面朝上設置,用戶可腳踩在扭腰盤底座2上進行扭腰健身活動;在健身時,可以在彈力繩安裝孔3處穿插彈力繩,用戶手拉彈力繩,從而實現塑形塑身的功能。
33.以上所述僅為本實用新型的較佳實施例而已,并不用以限制本實用新型,凡在本實用新型的精神和原則之內,所作的任何修改、等同替換、改進等,均應包含在本實用新型的保護范圍之內。

技術特征:
1.一種具有扭腰健身功能的拉筋板,其特征在于:包括面板本體(1),所述面板本體(1)的正面設置有拉筋腳踏板(7),所述面板本體(1)的背面中心位置設有可轉動的且用于扭腰健身的扭腰盤底座(2)。2.根據權利要求1所述的一種具有扭腰健身功能的拉筋板,其特征在于:所述扭腰盤底座(2)的外表面設有用以增大與人體腳部摩擦力的條形凸起。3.根據權利要求1所述的一種具有扭腰健身功能的拉筋板,其特征在于:所述扭腰盤底座(2)的下表面與面板本體(1)的背面均設有圓環狀的軌道(8),軌道(8)上安裝有鋼球(6),且在扭腰盤底座(2)與面板本體(1)之間設有對鋼球(6)進行限位的保持架(5),鋼球(6)安裝在保持架(5)厚度方向所開設的圓孔位置。4.根據權利要求1所述的一種具有扭腰健身功能的拉筋板,其特征在于:所述面板本體(1)的背面位于扭腰盤底座(2)兩側的位置上開設有向面板本體(1)內部凹陷的安裝卡槽(11),安裝卡槽(11)內可拆卸的安裝有支撐腳(4),支撐腳(4)的寬度方向與安裝卡槽(11)的寬度方向為過盈配合,以實現支撐腳(4)的安裝固定。5.根據權利要求4所述的一種具有扭腰健身功能的拉筋板,其特征在于:所述支撐腳(4)的一端兩側位置設有向外突出的定位凸起(10),在安裝卡槽(11)的兩個內壁位置設有若干與定位凸起(10)相配合的定位槽(9)。6.根據權利要求1所述的一種具有扭腰健身功能的拉筋板,其特征在于:所述面板本體(1)的前端兩側位置開設有用以安裝彈力繩的彈力繩安裝孔(3)。7.根據權利要求1所述的一種具有扭腰健身功能的拉筋板,其特征在于:所述拉筋腳踏板(7)的上表面設有向上凸起的、用以對腳底穴位進行按摩的按摩凸起(701)。

技術總結
本實用新型提出了一種具有扭腰健身功能的拉筋板,包括面板本體,所述面板本體的正面設置有拉筋腳踏板,所述面板本體的背面中心位置設有可轉動的且用于扭腰健身的扭腰盤底座,本實用新型設計結構簡單、使用便捷,將傳統的拉筋板與扭腰健身器合二為一,既可以實現拉筋的功能,也能夠?qū)崿F(xiàn)扭腰健身的效果,且在拉筋過程中,通過將支撐腳安裝在不同的定位槽位置,可以實現不同角度的拉筋功能,適用范圍廣,節省了家庭健身器具投入成本、節約了材料、降低家庭空間的占用。低家庭空間的占用。低家庭空間的占用。

技術研發人員:陸小龍 劉曜偉 徐艷華
受保護的技術使用者:浙江飛爾智能科技有限公司
技術研發日:2021.06.18
技術公布日:2021/11/21
