1.本發明涉及孕婦專用床技術領域，具體為一種用于產前診斷的孕婦專用床。

背景技術：

2.產前診斷是指在出生前對胚胎或胎兒的發育狀態、是否患有疾病等方面進行檢測診斷。從而掌握先機，對可治性疾病，選擇適當時機進行宮內治療；對于不可治療性疾病，能夠做到知情選擇。產前診斷可以在出生前發現異常以便終止妊娠，并且能讓醫生能夠在出生前或出生后，把握適當?shù)臅r機對經過產前診斷的胎兒或新生兒進行藥物或手術治療，能夠讓父母能夠了解本次妊娠狀況，進而知情選擇，同時父母能夠從心理、社會、經濟、醫療各方面做好準備，面對可能發生的宮內或新生兒期出現的健康問題。產前全身檢查的內容包括有身高和體重/體重指數、血壓測量、口腔檢查、心肺的聽診、下肢有無水腫；產科檢查有測量宮高與腹圍、胎心音聽診、陰道及宮頸檢查；輔助檢查有血常規、尿常規、肝腎功能檢查、梅毒血清學檢查、乙型肝炎表面抗原、abo及rh血型、妊娠期糖尿病篩查、hiv篩查、孕婦血清學篩查、超聲檢查、電子胎心監護、心電圖檢查等，當女性懷孕周期越長時，肚子也會越來越大，檢查時會造成許多的不便，所以需要一些特殊的醫療設備工具來輔助醫生進行檢查，以便使檢查更加的便捷，其中一種就是用于產前診斷的孕婦專用床。
3.目前，婦產醫院常用的產前診斷專用床都存在者諸多問題與不足，現有的產前診斷床高度不能調節，床位過高會導致臨產孕婦不易上床，床位過低會導致醫生不方便進行檢查，并且現有的診斷床還缺少孕婦孕肚輔助托起裝置，或孕肚輔助托起裝置無法實現角度調節，在平躺以及坐起時，孕婦容易受到孕肚的壓迫，造成呼吸不順暢的現象發生。

技術實現要素：

4.本發明的目的在于提供一種用于產前診斷的孕婦專用床，以解決上述背景技術中提出的床位高度不能調節，椅背角度不能調節，缺少孕肚托起組件或托肚盤角度不能調節的問題。
5.為實現上述目的，本發明提供如下技術方案：一種用于產前診斷的孕婦專用床，包括診斷床主體，所述診斷床主體的前方設置有床頭擋板，所述診斷床主體的后方設置有床尾擋板，所述診斷床主體的下方設置有用于固定安裝椅背的中間連接架，所述中間連接架的后方在診斷床主體上設置有用于固定連接下部支架的床尾連接架，所述床尾連接架的下方設置有診斷床底架，所述診斷床底架的下方設置有用于移動的萬向輪，所述診斷床底架的上方設置有用于調節床位高度的床位升降組件，所述床位升降組件的上方在中間連接架上設置有用于輔助孕婦孕肚托起的孕肚托起組件，所述孕肚托起組件的前方設置有用于調節椅背角度的椅背轉動組件。
6.優選的，所述孕肚托起組件包括轉動桿、滑動連接桿和托肚盤，所述轉動桿的一端與滑動桿鉸接轉動連接，所述滑動桿的另一端與第一滑輪轉動連接，所述第一滑輪與第一滑槽滑動連接，所述第一滑輪通過連接軸與滑動連接桿的一端轉動連接，所述滑動連接桿
的另一端與第二滑輪轉動連接，所述第二滑輪與第二滑槽滑動連接，所述第二滑輪通過連接軸與伸縮連接桿的一端轉動連接，所述伸縮連接桿的另一端與肚托桿的下端固定連接，所述肚托桿的上端固定連接有球鉸，所述球鉸與托肚盤鉸接轉動連接。所述孕肚托起組件以診斷床主體的中心面為端面對稱另一套同樣的組件，兩組保持同樣的托起頻率。
7.優選的，所述轉動桿的下端通過鉸接與中間連接架轉動連接，所述第一滑槽固定連接在中間連接架上方，所述第二滑槽固定連接在中間連接架后側，所述第一滑槽與第二滑槽固定連接，所述滑動桿的上端與椅背轉動組件最下方的板固定連接，所述托肚盤的的形狀為圓弧凹槽結構，有利于與孕肚更好地貼合，所述托肚盤的表面粘接一層海綿墊，保證孕婦孕肚的舒適感。
8.優選的，所述椅背轉動組件包括液壓缸、液壓桿和曲桿，所述液壓缸的內部套設連接有液壓桿，所述液壓桿的下方固定連接有旋轉手閥，所述液壓桿的另一端通過連接軸與曲桿的轉動連接，所述曲桿的中部通過連接軸與中間連接架轉動連接,所述曲桿的上端與椅背架通過連接軸轉動連接。
9.優選的，所述液壓缸的一端固定連接在床尾連接架上，所述椅背架的兩側對稱固定連接有兩組扶手，所述椅背架下端的桿與滑動桿的上端面固定連接，所述椅背架轉動時會帶動滑動桿同步轉動。
10.優選的，所述床位升降組件包括支撐桿、蝸桿和絲桿，所述支撐桿的上端套設有第一套桿，所述第一套桿的上端固定連接有固定連接板，所述固定連接板的中部與絲桿的上端固定連接，所述絲桿的下端與第二套桿套設連接，所述第二套桿上端固定連接有蝸輪，所述蝸輪與絲桿螺紋轉動連接，所述蝸輪與一側的蝸桿嚙合轉動連接，所述蝸桿的兩端分別與兩組軸承套設轉動連接，所述軸承固定連接在固定座內，所述固定座與平臺板固定連接，所述平臺板固定連接第二套桿和支撐桿表面，所述蝸桿的兩端分別與兩組手搖把固定連接。
11.優選的，所述床位升降組件固定連接在診斷床底架的上方，所述診斷床底架的四個拐角均安裝有萬向輪，所述萬向輪的上方在診斷床底架上安裝有制動腳剎，保證診斷床靜止時保持穩定。
12.與現有技術相比，本發明的有益效果如下：
13.1、本發明通過設置了簡單化的孕肚托起組件，通過將托肚盤設置成弧形槽結構且在圓弧槽表面設置了一側海綿墊，使得孕婦孕肚與托肚盤契合度更高且更加舒適，通過球鉸可以調節托肚盤的角度，有助于托肚盤以最合理的角度來緩解孕婦的壓力，在通過肚托桿來調節托肚盤的高度，從而輔助孕婦孕肚托起，在通過伸縮連接桿可以調節兩組托肚盤的距離，以適應不同腹圍的孕婦，在通過連接桿與第一滑輪和第二滑輪連接，實現了在升起椅背架的同時托肚盤可以同步托起孕婦孕肚，避免坐起時孕肚受到擠壓，與現有的設備相比本發明結構簡單，操作方便。
14.2、本發明通過設置了床位升降組件，利用手搖把與蝸桿固定連接，使得在轉動手搖把時能夠帶動蝸桿同步轉動，通過將蝸輪與絲桿螺紋連接，并且蝸輪與蝸桿相嚙合，使得絲桿在蝸輪和蝸桿的配合下進行上下位移，通過在絲桿的上端固定連接有固定連接板，在通過第二套桿與支撐桿套設滑動連接，使得絲桿在上下位移時，能夠帶動固定連接板上下位移，進而而實現了診斷床高度的調節。
15.3、本發明通過設置了椅背轉動組件，利用旋轉手閥來控制液壓缸帶動液壓桿伸縮運動，使得液壓桿推動曲桿繞中間連接架轉動，通過將椅背架與兩側的曲桿鉸接連接，使得曲桿繞中間連接架轉動的同時協同椅背架進行角度翻轉，進而實現了診斷床椅背架角度的調節。
附圖說明

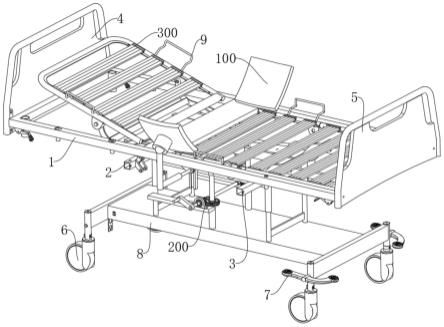

16.圖1為本發明的結構示意圖；
17.圖2為本發明設備的后部結構示意圖；
18.圖3為本發明裝置的主視圖；
19.圖4為本發明的孕肚托起組件結構示意圖；
20.圖5為本發明的孕肚托起組件主視圖；
21.圖6為本發明的床位升降組件結構示意圖；
22.圖7為本發明的椅背轉動組件結構示意圖；
23.圖中：1、診斷床主體；2、中間連接架；3、床尾連接架；4、床頭擋板；5、床尾擋板；6、萬向輪；7、制動腳剎；8、診斷床底架；9、扶手；100、孕肚托起組件；101、轉動桿；102、滑動桿；103、第一滑輪；104、第一滑槽；105、第二滑輪；106、第二滑槽；107、滑動連接桿；108、伸縮連接桿；109、肚托桿；110、球鉸；111、托肚盤；200、床位升降組件；201、支撐桿；202、第一套桿；203、第二套桿；204、平臺板；205、固定座；206、軸承；207、手搖把；208、蝸桿；209、蝸輪；210、絲桿；211、固定連接板；300、椅背轉動組件；301、液壓缸；302、液壓桿；303、旋轉手閥；304、曲桿；305、椅背架。
具體實施方式
24.下面將結合本發明的實施例中附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。通常在此處附圖中描述和示出的本發明實施例的組件可以以各種不同的配置來布置和設計。因此，以下對在附圖中提供的本發明的實施例的詳細描述并非旨在限制要求保護的本發明的范圍，而是僅僅表示本發明的選定實施例。基于本發明的實施例，本領域技術人員在沒有做出創造性勞動的前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。
25.請參閱圖1至圖7，本發明提供一種技術方案：一種用于產前診斷的孕婦專用床，包括診斷床主體1，診斷床主體1的前方設置有床頭擋板4，診斷床主體1的后方設置有床尾擋板5，診斷床主體1的下方設置有用于固定安裝椅背的中間連接架2，中間連接架2的后方在診斷床主體1上設置有用于固定連接下部支架的床尾連接架3，床尾連接架3的下方設置有診斷床底架8，診斷床底架8的下方設置有用于移動的萬向輪6，診斷床底架8的上方設置有用于調節床位高度的床位升降組件200，床位升降組件200的上方在中間連接架2上設置有用于輔助孕婦孕肚托起的孕肚托起組件100，孕肚托起組件100的前方設置有用于調節椅背角度的椅背轉動組件300。
26.為了幫助孕婦減緩因孕肚受到的壓力，孕肚托起組件100包括轉動桿101、滑動連接桿107和托肚盤111，轉動桿101的一端與滑動桿102鉸接轉動連接，滑動桿102的另一端與第一滑輪103轉動連接，第一滑輪103與第一滑槽104滑動連接，第一滑輪103通過連接軸與
滑動連接桿107的一端轉動連接，滑動連接桿107的另一端與第二滑輪105轉動連接，第二滑輪105與第二滑槽106滑動連接，第二滑輪105通過連接軸與伸縮連接桿108的一端轉動連接，伸縮連接桿108的另一端與肚托桿109的下端固定連接，肚托桿109的上端固定連接有球鉸110，球鉸110與托肚盤111鉸接轉動連接。孕肚托起組件100以診斷床主體1的中心面為端面對稱另一套同樣的組件，兩組保持同樣的托起頻率。
27.為了使托肚盤111與孕婦孕肚更加貼合且舒適，轉動桿101的下端通過鉸接與中間連接架2轉動連接，第一滑槽104固定連接在中間連接架2上方，第二滑槽106固定連接在中間連接架2后側，第一滑槽104與第二滑槽106固定連接，滑動桿102的上端與椅背轉動組件300最下方的板固定連接，托肚盤111的的形狀為圓弧凹槽結構，有利于與孕肚更好地貼合，托肚盤111的表面粘接一層海綿墊，保證孕婦孕肚的舒適感。
28.為了實現診斷床椅背角度調節，椅背轉動組件300包括液壓缸301、液壓桿302和曲桿304，液壓缸301的內部套設連接有液壓桿302，液壓桿302的下方固定連接有旋轉手閥303，液壓桿302的另一端通過連接軸與曲桿304的轉動連接，曲桿304的中部通過連接軸與中間連接架2轉動連接,曲桿304的上端與椅背架305通過連接軸轉動連接。
29.為了使在調節椅背角度的同時調節托肚盤111的高度，液壓缸301的一端固定連接在床尾連接架3上，椅背架305的兩側對稱固定連接有兩組扶手9，椅背架305下端的桿與滑動桿102的上端面固定連接，椅背架305轉動時會帶動滑動桿102同步轉動。
30.為了實現診斷床床位高度調節，床位升降組件200包括支撐桿201、蝸桿208和絲桿210，支撐桿201的上端套設有第一套桿202，第一套桿202的上端固定連接有固定連接板211，固定連接板211的中部與絲桿210的上端固定連接，絲桿210的下端與第二套桿203套設連接，第二套桿203上端固定連接有蝸輪209，蝸輪209與絲桿210螺紋轉動連接，蝸輪209與一側的蝸桿208嚙合轉動連接，蝸桿208的兩端分別與兩組軸承206套設轉動連接，軸承206固定連接在固定座205內，固定座205與平臺板204固定連接，平臺板204固定連接第二套桿203和支撐桿201表面，蝸桿208的兩端分別與兩組手搖把207固定連接。
31.此外，床位升降組件200固定連接在診斷床底架8的上方，診斷床底架8的四個拐角均安裝有萬向輪6萬向輪6的上方在診斷床底架8上安裝有制動腳剎7，保證診斷床靜止時保持穩定。
32.工作原理：本發明在使用時，陪同家屬或醫生先轉動手搖把207，而手搖把207會帶動套設在軸承206內部的蝸桿208轉動，而蝸桿208會帶動與其嚙合的蝸輪209水平轉動，而蝸輪209會帶動與其螺紋轉動連接的絲桿210旋轉向下移動，而絲桿210會帶動固定連接板211整體下降，使得固定連接在固定連接板211上方的診斷床主體1下降，從而方便孕婦坐在或躺在診斷床上，隨后在反方向轉動手搖把207，診斷床會以同樣的方式升起，直至方便醫生開始對孕婦檢查的高度。
33.如圖7所示，在需要孕婦坐起時，由于孕婦因為孕肚不易坐起，所以家屬或醫生可以控制旋轉手閥303，使得驅動液壓缸301推出液壓桿302，通過液壓桿302與曲桿304的下端鉸接轉動連接，使得液壓桿302會推動曲桿304的下端，通過將曲桿304的中部與中間連接架2鉸接轉動連接，使得曲桿304繞中間連接架2轉動，通過將曲桿304的上端與椅背架305鉸接連接，使得曲桿304的上端會推著椅背架305向上升起，進而輔助孕婦輕易坐起。
34.如圖4所示，在椅背架305升起的同時會帶動滑動桿102轉動，而滑動桿102下端的
第一滑輪103會向右滑動，而滑動連接桿107的下端會向上運動，而第二滑輪105會沿著第二滑槽106向上運動，而伸縮連接桿108會隨著第二滑輪105向上運動，而肚托桿109會帶著托肚盤111向上托起，防止孕婦坐起時孕肚會受到擠壓，通過伸縮連接桿108可以調節兩組托肚盤111的距離，以適應不同腹圍的孕婦，通過球鉸110可以調節托肚盤111的角度，有助于托肚盤111以最合理的角度來緩解孕婦的壓力，通過將托肚盤111設置成弧形槽結構且在圓弧槽表面設置了一側海綿墊，使得孕婦孕肚與托肚盤111契合度更高且更加舒適。
35.在本發明的描述中，術語“第一”、“第二”、“另一”、“又一”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括一個或者更多個特征。在本發明的實施方式的描述中，“多個”的含義是兩個或兩個以上，除非另有明確具體的限定。
36.在本發明的描述中，需要說明的是，除非另有明確的規定和限定，術語“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本發明中的具體含義。此外，在本發明的描述中，除非另有說明，“多個”的含義是兩個或兩個以上。
37.盡管已經示出和描述了本發明的實施例，本領域的普通技術人員可以理解：在不脫離本發明的遠離和宗旨的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由權利要求及其等同物限定。
