飛輪儲能的歷史淵源

飛輪作為一種儲能手段，作為最早的機械式儲能系統之一，已經存在了數千年。例如，陶工的轉輪被用作一個旋轉的物體，利用飛輪效應在其自身慣性下保持其能量。

“飛輪”一詞出現在工業革命初期(即1784年)。當時，飛輪被用在蒸汽機、輪船和火車上，在工廠里用作能量收集器。隨著時間的推移，已經實現了幾種形狀和設計，但主要的發展是在20世紀初，當時轉子形狀和旋轉應力被徹底分析，飛輪被認為是潛在的能量存儲系統。

在20世紀60年代和70年代，飛輪儲能系統被提出用于電動汽車、固定電源備份和太空任務。在接下來的幾年里，纖維復合材料轉子被制造和測試。在20世紀80年代，相對低速的磁性軸承開始出現。

盡管在其早期階段有重大發展，但飛輪的利用率并不顯著，并隨著電網的發展而下降。然而，由于近年來材料、磁性軸承、電力電子設備的改進以及高速電機的引入，飛輪儲能已被確定為儲能應用的可靠選擇。

飛輪儲能的工作機制是怎樣的？

飛輪儲存的能量基于旋轉質量原理。它是一種機械儲存裝置，通過電動/發電互逆式雙向電機，實現電能與高速旋轉飛輪的機械動能之間的相互轉換與儲存。飛輪中的能量以旋轉動能的形式儲存。飛輪儲能系統的輸入能量通常來自電網或任何其他電能來源。飛輪與電機同軸連接，表明控制電機可以控制飛輪。旋轉的飛輪由電機驅動，實現電能與機械能的交換，反之亦然。飛輪在儲存能量時由電機驅動飛輪加速，電能轉換為動能；在釋放能量時由飛輪驅動電機發電，飛輪減速，動能轉換為電能。

飛輪儲能系統的結構組成

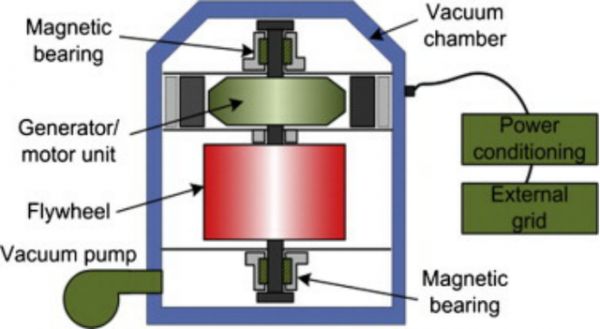

飛輪儲能系統由飛輪轉子、電機、軸承、電力電子接口和外殼組成。

飛輪轉子

飛輪中儲存的能量由轉子的形狀和材料決定。能量與慣性矩及其角速度的平方成線性比例，因此可以通過提高轉速或增加慣性矩來優化飛輪的存儲能量。這就為飛輪儲能系統提供了兩種選擇：低速飛輪儲能系統(通常高達10,000 rpm)和高速飛輪儲能系統(高達100,000 rpm)。低速飛輪通常由較重的金屬材料制成，由機械軸承或磁軸承支承。高速飛輪一般使用較輕但較強的復合材料，通常需要磁軸承。高速飛輪的成本通?？筛哌_(dá)低速飛輪成本的5倍。

電機

電動/發電互逆式雙向電機與飛輪耦合，以實現飛輪的能量轉換和充電過程。這臺機器可為馬達，通過加速飛輪并從電源中汲取電能來給飛輪儲存動能。飛輪上存儲的能量由作為發電機的的同一電機提取，因此，飛輪在將動能轉化為電能的過程中減速。飛輪儲能系統中常用的電機有感應電機(IM)、永磁電機(PM)和可變磁阻電機(VRM)。

由于其堅固耐用、高扭矩和低成本，感應電機被用于高功率應用。速度限制、復雜的控制和更高的維護要求是感應電機的主要問題。雙饋感應電機（DFIM）由于其靈活的控制和較低的功率轉換額定值，目前已在飛輪儲能系統應用中使用，從而減少了電力電子設備的尺寸。

可變磁阻電機具有性能穩定、怠速損耗低、調速范圍寬等特點。對于高速操作，可變磁阻電機的控制機制比感應電機更簡單。它的缺點是功率因數低，功率密度低，扭矩波動大。開關磁阻和同步磁阻兩種磁阻類型均適用于高速飛輪儲能系統。

永磁電機具有較高的效率、較高的功率密度和較低的轉子損耗，是飛輪儲能系統最常用的電機。它被廣泛應用于高速應用中。永磁電機的主要問題是定子渦流損耗導致的空轉損耗、高價格和低抗拉強度。無刷直流電動機(BLDCM)、永磁同步電機(PMSM)和哈爾巴赫陣列機(HAM)是飛輪儲能系統應用中使用的主要永磁電機類型。

軸承

需要軸承以非常低的摩擦將轉子保持在適當位置，同時為飛輪提供支撐機構。軸承系統可以是機械或磁性的，取決于重量、壽命和較低的損耗。傳統上使用機械球軸承，但與磁性軸承相比，機械球軸承具有更高的摩擦，并且由于潤滑劑劣化，需要更高的維護成本。這些不足可以通過使用磁性和機械軸承的混合系統來緩解。磁性軸承沒有摩擦損失，不需要任何潤滑。

永久（被動）磁軸承（PMB）、主動磁軸承（AMB）和超導磁軸承（SMB）是磁軸承系統的主要類型。

PMB具有高剛度、低成本和低損耗。然而，PMB在提供穩定性方面存在局限性，通常被視為輔助軸承系統。

AMB是由控制轉子位置的載流線圈產生的磁場驅動的。AMB成本高，控制系統復雜，運行時消耗能量，進而增加系統損耗。為了確保整個系統的良好效率，必須在速度和損耗之間進行折衷。

SMB提供高速、無摩擦、長壽命、緊湊和穩定的操作。它是高速運行的最佳磁性軸承，因?yàn)樗梢栽跊](méi)有電力或定位系統的情況下穩定飛輪。然而，SMB需要低溫冷卻系統，因?yàn)樗诜浅５偷臏囟认鹿ぷ?；但近些年，通過使用高溫超導體（HTS）對其進行了改進。SMB系統的主要缺點是成本非常高。

飛輪儲能系統的應用場景有哪些？

飛輪應用范圍從電網層面的大規模到客戶層面的小規模。飛輪的最佳和最合適的應用是在短時間內的高功率區域（例如，100s的kW/10s的秒），其中涉及頻繁的能量充放循環。最常見的應用是電能質量如頻率和電壓調節、軍用脈沖功率應用、航天器姿態控制、負載均衡、混合動力和電動車輛以及能量存儲應用。

頻率調節

頻率波動是負荷和電源之間變化的結果，當需求超過供應時，發電廠因額外負荷而減速，從而降低系統頻率。另一方面，當發電量超過要求負荷時，發電機加速，頻率增加。隨著需求的變化和發電機的啟動和關閉，頻率每秒鐘都會波動。為了避免這種情況的發生，采用了頻率調節的方法，這就要求發電機進行容量?jī)?chǔ)備，以保持發電和用電的穩定。

飛輪在幾秒鐘內從完全輸出切換到完全吸收的能力使其與燃?xì)獍l(fā)電廠產生的即時能量不相上下。飛輪儲能系統產生的每兆瓦電力可以提供兩倍的頻率調節，同時將碳排放量減少一半。

電壓暫降控制

由于電網中的負載不平衡或故障導致電壓暫降問題，從而導致電壓幅值降低。當短期內大量電力被負載吸收時，會出現由于不平衡負載引起的電壓暫降，這將降低電壓并引起電壓降問題。

電壓暫降已成為影響敏感負載的主要電能質量問題之一，如半導體生產、食品加工和造紙等現代工業制造、敏感微處理器和高頻電力電子設備。大約92%的電能質量問題是電壓驟降造成的，其中80%的情況僅持續20-50毫秒。

有效的方法是利用能量存儲系統來緩解電網中的電壓?jiǎn)栴}。能量存儲系統用于在需要過大功率時存儲能量，以保持電網電壓固定。這降低了成本并消除了對超大發電機組的需求。

飛輪儲能具有優良的特性，可作為其他存儲系統的可行替代品。特別是，快速響應、高功率密度和頻繁充放電循環能力是飛輪在電壓補償應用中的最佳屬性。

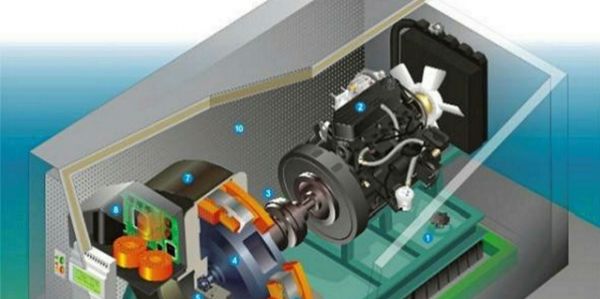

UPS

具有控制電子設備的短期（秒到分鐘）能量存儲裝置被稱為不間斷電源（UPS）。UPS是現有市場之一，也是大功率飛輪最成功的應用，為通常不超過15秒的場合供電。80%以上的停電持續時間不到1秒，97%的停電持續不到3秒；然而，這會導致電壓和頻率問題以及電源中斷。在這些應用中，UPS作為備用存儲，在中斷期間彌補電網損失和備用電源啟動之間的空隙。

UPS應用中最發達和最廣泛使用的存儲介質是電池。飛輪儲能系統可用作UPS系統中電池的替代品或與電池組合使用。在僅使用飛輪作為備用存儲器的情況下，飛輪提供足夠的功率以運行系統，直到電源恢復或備用電源聯機。

飛輪與需要更長持續時間的UPS系統中的電池結合使用。飛輪可以處理更短的中斷，而電池可以專門應對更長的中斷時間。這將使電池免于頻繁充電和放電，從而進一步延長其壽命。

運輸

在交通運輸中，飛輪用于混合動力和電動車輛中，在車輛減速過程中再生制動產生的能量?jī)?chǔ)存在飛輪中，并在需要?jiǎng)×壹铀倩蜍囕v爬坡過程中為車輛提供動力。

此外，飛輪被開發用于鐵路應用。在列車能量回收系統中，飛輪安裝在車站或變電站，通過再生制動回收能量，并將其供應回系統用于牽引目的。飛輪非常適合這種需要高速率的充放電循環的應用。

可再生能源

飛輪可以通過提高系統穩定性來幫助風能和太陽能在電力系統中的滲透。飛輪的快速響應特性使其適用于涉及電網頻率平衡的RES應用。太陽能和風能產生的電力振蕩通過在晴天或有風期間儲存能量來補償，并在需要時提供回來。飛輪可用于校正風振并提高系統頻率；然而，在太陽能系統中，它們可以與電池集成，以提高系統輸出并延長電池的使用壽命。

關于飛輪儲能方面的系統專業知識，可參閱《飛輪儲能系統技術與工程應用》，該書全面地論述飛輪儲能系統技術特征、部件設計理論與方法,并通過飛輪儲能系統案例研究論證飛輪儲能技術的先進性和工程實用價值。內容主要包括飛輪儲能系統原理、結構、關鍵技術與應用，分析了飛輪儲能系統總體特性，提出了飛輪結構、永磁電機、微損耗軸承、變流器、輔助設備的設計方法,通過實驗系統、動態UPS樣機研制、油井鉆機工程示范應用的研究案例檢驗設計理論與方法，展示飛輪儲能系統技術的特性。
