1.本實用新型涉及一種運動健身器材技術領域，特別是一種既可進行扭腰訓練又可腿部拉伸訓練的扭腰拉伸組合訓練器。

背景技術：

2.扭腰盤是一種為訓練者提供腰部訓練的運動健身器材，具有結構簡單、操作使用方便、價格低廉等優點，但在使用過程中存在以下不足之處：一是功能單一，只能針對腰部力量和柔韌性進行鍛煉，無法進行其他功能鍛煉。二是由于受到運動方式的限制，只能進行簡單的旋轉扭腰運動，動作枯燥煩味，趣味性差。訓練功能上有待進一步改進，為此，許多生產廠家和有識之士進行開發和研制，但至今尚未有較理想的產品面世。

技術實現要素：

3.為克服現有技術存在的上述缺陷，本實用新型的目的是提供一種結構簡單緊湊、功能轉換調整方便、兼具扭腰和腿部拉伸訓練功能于一體、能滿足不同訓練要求的扭腰拉伸組合訓練器。
4.本實用新型解決上述技術問題所采用的技術方案，它包括底座、殼體、殼體主板，殼體主板與殼體固定連接并可轉動地設置在底座上，所述的殼體主板上設有鉸接座和角度支撐座，鉸接座上鉸接有踏板，踏板上鉸接有支撐架，支撐架角度可調地設置在角度支撐座上，殼體主板與底座之間設有轉動鎖定機構，當踏板通過支撐架與角度支撐座配合支撐不同的角度時，殼體主板上的轉動鎖定機構鎖定在底座上，使踏板不能相對底座轉動，當踏板平放在殼體主板上時，殼體主板上的轉動鎖定機構與底座分離，踏板可相對底座轉動。
5.本實用新型的進一步方案，所述的轉動鎖定機構包括設置在底座上的齒圈、設置在殼體主板上的搖臂座、鉸接在搖臂座上的搖臂，搖臂的一端設有與齒圈鎖齒配合的鎖銷，搖臂的另一端與殼體主板之間設有彈簧。
6.本實用新型的進一步方案，所述的殼體主板上設有定位架和定位件，當踏板平放時，支撐架定位放置在定位架上，踏板定位放置在定位件上。
7.本實用新型的進一步方案，所述的殼體主板與底座之間設有滾珠轉盤，滾珠轉盤上均布有滾珠，滾珠的下側與底座上的環形滾道滾動配合，滾珠的上側與殼體主板滾動配合。
8.本實用新型的進一步方案，所述的踏板上設有用于運動計數計時的指示器。
9.本實用新型的進一步方案，所述的底座上固定有防滑墊。
10.采用上述結構后，與現有技術相比有如下優點：一是由于殼體主板上設有鉸接座和角度支撐座，鉸接座上鉸接有踏板，踏板上鉸接有支撐架，支撐架角度可調地設置在角度支撐座上，殼體主板與底座之間設有轉動鎖定機構，通過轉動鎖定機構可以快速實現腿部拉伸與扭腰訓練功能的轉換，功能轉換調節方便。二是當踏板通過支撐架與角度支撐座配合支撐不同的角度時，殼體主板上的轉動鎖定機構鎖定在底座上，使踏板不能相對底座轉
動，即可進行腿部拉伸訓練，踏板可通過調整支撐架與角度支撐座不同位置的配合實現角度調節，適應不同腿部拉伸強度的要求，強度調節簡單方便。三是當踏板平放在殼體主板上時，殼體主板上的轉動鎖定機構與底座分離，踏板可相對底座轉動，訓練者即可站立在踏板上進行扭腰訓練。
附圖說明

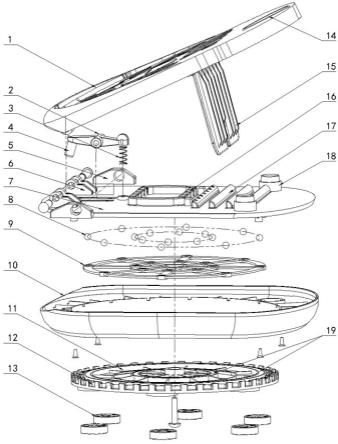

11.圖1為本實用新型的分解結構示意圖。
12.圖2為本實用新型扭腰狀態時的配合結構示意圖。
13.圖3為本實用新型扭腰狀態時的立體結構示意圖。
14.圖4為本實用新型腿部拉伸狀態時的配合結構示意圖。
15.圖5為本實用新型腿部拉伸狀態時的立體結構示意圖。
16.其中1踏板，2搖臂，3彈簧，4鎖銷，5搖臂座，6鉸接座，7殼體主板，8滾珠，9滾珠轉盤，10殼體，11底座，12齒圈，13防滑墊，14指示器，15支撐架，16定位架，17角度支撐座，18定位件，19環形滾道。
具體實施方式
17.圖1至圖5所示，為本實用新型一種扭腰拉伸組合訓練器的具體實施方案，它包括底座11、殼體10、殼體主板7，殼體主板7與殼體10固定連接并可轉動地設置在底座11上，所述的殼體主板7上設有鉸接座6和角度支撐座17，鉸接座6上鉸接有踏板1，踏板1上鉸接有支撐架15，支撐架15角度可調地設置在角度支撐座17上，殼體主板7與底座11之間設有轉動鎖定機構，當踏板1通過支撐架15與角度支撐座17配合支撐不同的角度時，殼體主板7上的轉動鎖定機構鎖定在底座11上，使踏板1不能相對底座11轉動，保證踏板1在訓練者腿部拉伸訓練時穩定可靠，調整支撐架15與角度支撐座17不同位置的配合可調整踏板1的角度，適應不同訓練者腿部拉伸的要求；當踏板1平放在殼體主板7上時，殼體主板7上的轉動鎖定機構與底座11分離，踏板1可相對底座11轉動，訓練者即可站立在踏板1上進行扭腰訓練。
18.為了保證鎖定可靠，所述的轉動鎖定機構包括設置在底座11上的齒圈12、設置在殼體主板7上的搖臂座5、鉸接在搖臂座5上的搖臂2，搖臂2的一端設有與齒圈12鎖齒配合的鎖銷4，搖臂2的另一端與殼體主板7之間設有彈簧3。
19.為了保證扭腰狀態時踏板1與殼體主板7配合無間隙，所述的殼體主板7上設有定位架16和定位件18，當踏板1平放時，支撐架15定位放置在定位架16上，踏板1定位放置在定位件18上。
20.為了保證扭腰轉動靈活輕便，所述的殼體主板7與底座11之間設有滾珠轉盤9，滾珠轉盤9上均布有滾珠8，滾珠8的下側與底座11上的環形滾道19滾動配合，滾珠8的上側與殼體主板7滾動配合。
21.為了有效計算運動量，所述的踏板1上設有用于運動計數計時的指示器14。為了防止底座11與地面滑動，所述的底座11上固定有防滑墊13。
22.當本實用新型進行扭腰訓練時如圖2和圖3所示，踏板1平放在殼體主板7上，支撐架15定位放置在定位架16上，踏板1定位放置在定位件18上，搖臂2在踏板1自重的壓迫下克服彈簧3的彈力后順時針轉動，并帶動搖臂2另一端的鎖銷4與齒圈12的鎖齒分離實現解鎖，
訓練者即可站立在踏板1上進行扭腰訓練。
23.當本實用新型進行腿部拉伸訓練時托起踏板1，使支撐架15支撐在角度支撐座17上，搖臂2在彈簧3彈力的作用下逆時針轉動，鎖銷4鎖定在齒圈12的鎖齒上，使踏板1不能相對底座11轉動，如圖4和圖5所示，訓練者即可一只腳踏在踏板1上進行腿部拉伸訓練。當需要進行不同強度的腿部拉伸訓練時，可通過調整支撐架15與角度支撐座17不同位置的配合實現調整踏板1的角度調節，從而達到腿部拉伸強度調整的目的。
24.以上所述，只是本實用新型的具體實施例，并非對本實用新型作出任何形式上的限制，在不脫離本實用新型的技術方案基礎上，所作出的簡單修改、等同變化或修飾，均落入本實用新型的保護范圍。

技術特征：
1.一種扭腰拉伸組合訓練器，包括底座(11)、殼體(10)、殼體主板(7)，殼體主板(7)與殼體(10)固定連接并可轉動地設置在底座(11)上，其特征是：所述的殼體主板(7)上設有鉸接座(6)和角度支撐座(17)，鉸接座(6)上鉸接有踏板(1)，踏板(1)上鉸接有支撐架(15)，支撐架(15)角度可調地設置在角度支撐座(17)上，殼體主板(7)與底座(11)之間設有轉動鎖定機構，當踏板(1)通過支撐架(15)與角度支撐座(17)配合支撐不同的角度時，殼體主板(7)上的轉動鎖定機構鎖定在底座(11)上，使踏板(1)不能相對底座(11)轉動，當踏板(1)平放在殼體主板(7)上時，殼體主板(7)上的轉動鎖定機構與底座(11)分離，踏板(1)可相對底座(11)轉動。2.根據權利要求1所述的扭腰拉伸組合訓練器，其特征是：所述的轉動鎖定機構包括設置在底座(11)上的齒圈(12)、設置在殼體主板(7)上的搖臂座(5)、鉸接在搖臂座(5)上的搖臂(2)，搖臂(2)的一端設有與齒圈(12)鎖齒配合的鎖銷(4)，搖臂(2)的另一端與殼體主板(7)之間設有彈簧(3)。3.根據權利要求1或2所述的扭腰拉伸組合訓練器，其特征是：所述的殼體主板(7)上設有定位架(16)和定位件(18)，當踏板(1)平放時，支撐架(15)定位放置在定位架(16)上，踏板(1)定位放置在定位件(18)上。4.根據權利要求3所述的扭腰拉伸組合訓練器，其特征是：所述的殼體主板(7)與底座(11)之間設有滾珠轉盤(9)，滾珠轉盤(9)上均布有滾珠(8)，滾珠(8)的下側與底座(11)上的環形滾道(19)滾動配合，滾珠(8)的上側與殼體主板(7)滾動配合。5.根據權利要求4所述的扭腰拉伸組合訓練器，其特征是：所述的踏板(1)上設有用于運動計數計時的指示器(14)。6.根據權利要求5所述的扭腰拉伸組合訓練器，其特征是：所述的底座(11)上固定有防滑墊(13)。

技術總結
本實用新型公開了一種扭腰拉伸組合訓練器，包括底座、殼體、殼體主板，殼體主板與殼體可轉動地設置在底座上，所述的殼體主板上設有鉸接座和角度支撐座，鉸接座上鉸接有踏板，踏板上鉸接有支撐架，支撐架角度可調地設置在角度支撐座上，殼體主板與底座之間設有轉動鎖定機構，當踏板通過支撐架與角度支撐座配合支撐時，轉動鎖定機構鎖定在底座上，使踏板不能相對底座轉動，即可進行腿部拉伸訓練；當踏板平放在殼體主板上時，轉動鎖定機構與底座分離，踏板可相對底座轉動，即可進行扭腰訓練。采用上述結構后，具有結構簡單緊湊、功能轉換調整方便、集扭腰和腿部拉伸訓練功能于一體、能滿足不同訓練要求等優點。足不同訓練要求等優點。足不同訓練要求等優點。

技術研發人員：李曉春
受保護的技術使用者：李曉春
技術研發日：2022.07.11
技術公布日：2022/11/28
