本實用新型涉及踝泵運動技術領域，尤其涉及一種安全型患者踝泵運動輔助設備。

背景技術：

踝泵運動是指通過踝關節的運動，像泵一樣促進下肢血液循環和淋巴回流。通過踝關節各個角度的活動，鍛煉各條肌肉，肌肉的收縮和舒張促進血流的循環，一來防止肌肉功能的下降，二來減少長期臥床病人下肢深靜脈血栓的形成，第三促進自身術后的愈合。

但很多患者僅靠自身難以進行踝泵運動，只能通過外人的輔助進行踝泵運動，給患者的康復訓練帶來不便。

技術實現要素：

本實用新型的目的是為了解決現有技術中存在的部分患者僅靠自身難以進行踝泵運動，只能通過外人的輔助進行踝泵運動，給患者的康復訓練帶來不便的缺點，而提出的一種安全型患者踝泵運動輔助設備。

為了實現上述目的，本實用新型采用了如下技術方案：

一種安全型患者踝泵運動輔助設備，包括輔助板，所述輔助板的內部設置有支撐柱板，且支撐柱板的兩側均設置有轉軸，轉軸的另一端活動設置有運動板；

所述運動板的頂部通過鉸鏈設置有躍板，且運動板及躍板上均設置主安裝部及子安裝部，且主安裝部上連接有綁繩；

所述輔助板的背面固定設有安裝塊，該安裝塊上開設有安裝槽。

優選的，所述運動板上開設有按摩槽，該按摩槽的內部設有按摩凸點。

優選的，所述按摩槽的數量為多個。

優選的，所述綁繩的末端設置有母魔術貼，所述子安裝部上設置有子魔術貼。

優選的，所述綁繩通過母魔術貼與所述子安裝部的子魔術貼粘合。

優選的，所述輔助板上開設有運動槽口，且運動板位于運動槽口的內部。

優選的，所述安裝塊的數量為多個，且安裝塊為矩形塊結構。

優選的，所述安裝塊為橡膠材質，且所述安裝槽為球形結構開設。

與現有技術相比，本實用新型通過活動設置的運動板，可配合運動患者在床鋪上將腳部放置在運動板上進行踝泵訓練，給患者訓練提供一個支撐力，降低訓練的難度，且運動板上還活動設置有躍板，方便踝關節屈伸運動訓練的進行，輔助設備整體可通過橡膠材質的安裝塊方便的進行安裝拆卸。

附圖說明

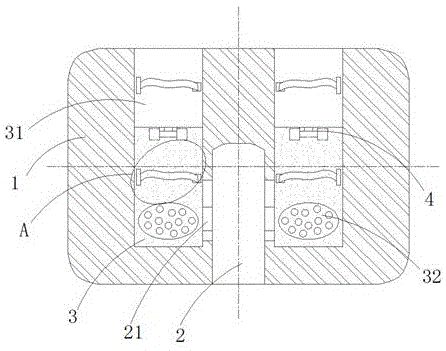

圖1為本實用新型提出的一種安全型患者踝泵運動輔助設備的俯視結構示意圖；

圖2為本實用新型提出的一種安全型患者踝泵運動輔助設備的側面結構示意圖；

圖3為本實用新型提出的一種安全型患者踝泵運動輔助設備的a處結構示意圖。

圖中：1輔助板、2支撐柱板、21轉軸、3運動板、31躍板、32按摩槽、4鉸鏈、5安裝塊、51安裝槽、6主安裝部、61綁繩、7子安裝部。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。以下對至少一個示例性實施例的描述實際上僅僅是說明性的，決不作為對本實用新型及其應用或使用的任何限制?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

參照圖1-3，本實用新型的實施例一提供了一種安全型患者踝泵運動輔助設備，包括輔助板1，輔助板1的內部設置有支撐柱板2，且支撐柱板2的兩側均設置有轉軸21，轉軸21的另一端活動設置有運動板3，運動板3的頂部通過鉸鏈4設置有躍板31，且運動板3及躍板31上均設置主安裝部6及子安裝部7，且主安裝部6上連接有綁繩61，輔助板1的背面膠接有安裝塊5，該安裝塊5上開設有安裝槽51。

本實施例中，運動板3上開設有按摩槽32，該按摩槽32的內部設有按摩凸點，按摩槽32的數量為多個，通過按摩槽32在訓練的同時提供按摩功能。

其中，綁繩61的末端設置有母魔術貼，子安裝部7上設置有子魔術貼，綁繩61通過母魔術貼與子安裝部7的子魔術貼粘合，對訓練患者的腳部進行固定，配合進行踝泵運動訓練。

具體地，輔助板1上開設有運動槽口，且運動板3位于運動槽口的內部。

具體地，安裝塊5的數量為多個，且安裝塊5為矩形塊結構，安裝塊5為橡膠材質，且安裝槽51為球形結構開設，通過橡膠材質的安裝塊5，可方便的將安裝塊5通過安裝槽51卡設到床桿上，且在需要拆除時也方便簡單，方便了設備的使用。

本實施例中，通過活動設置的運動板3，可配合運動患者在床鋪上將腳部放置在運動板3上進行踝泵訓練，給患者訓練提供一個支撐力，降低訓練的難度，且通過運動板3上的按摩槽32，可在訓練的同時對患者的腳底進行一定的按摩，提升康復訓練效果。

此外，在進行踝泵訓練時，可利用綁繩61進行訓練者的腳部固定，方便訓練的進行，且運動板3上還活動設置有躍板31，方便踝關節屈伸運動訓練的進行，且輔助設備整體可通過橡膠材質的安裝塊5卡設到床鋪的尾部桿上，安裝使用方便簡單。

進一步的，在需要拆除設備時，由于安裝塊5為橡膠材質，只需手動拉開安裝塊5，即可將安裝塊5從床桿上拆下，完成設備的拆除。

以上所述，僅為本實用新型較佳的具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，根據本實用新型的技術方案及其實用新型構思加以等同替換或改變，都應涵蓋在本實用新型的保護范圍之內。

此外，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括一個或者更多個該特征。在本實用新型的描述中，“多個”的含義是兩個或兩個以上，除非另有明確具體的限定。

技術特征：

1.一種安全型患者踝泵運動輔助設備，包括輔助板（1），其特征在于，所述輔助板（1）的內部設置有支撐柱板（2），且支撐柱板（2）的兩側均設置有轉軸（21），轉軸（21）的另一端活動設置有運動板（3）；

所述運動板（3）的頂部通過鉸鏈（4）設置有躍板（31），且運動板（3）及躍板（31）上均設置主安裝部（6）及子安裝部（7），且主安裝部（6）上連接有綁繩（61）；

所述輔助板（1）的背面固定設有安裝塊（5），該安裝塊（5）上開設有安裝槽（51）。

2.根據權利要求1所述的一種安全型患者踝泵運動輔助設備，其特征在于，所述運動板（3）上開設有按摩槽（32），該按摩槽（32）的內部設有按摩凸點。

3.根據權利要求2所述的一種安全型患者踝泵運動輔助設備，其特征在于，所述按摩槽（32）的數量為多個。

4.根據權利要求1所述的一種安全型患者踝泵運動輔助設備，其特征在于，所述綁繩（61）的末端設置有母魔術貼，所述子安裝部（7）上設置有子魔術貼。

5.根據權利要求4所述的一種安全型患者踝泵運動輔助設備，其特征在于，所述綁繩（61）通過母魔術貼與所述子安裝部（7）的子魔術貼粘合。

6.根據權利要求1所述的一種安全型患者踝泵運動輔助設備，其特征在于，所述輔助板（1）上開設有運動槽口，且運動板（3）位于運動槽口的內部。

7.根據權利要求1所述的一種安全型患者踝泵運動輔助設備，其特征在于，所述安裝塊（5）的數量為多個，且安裝塊（5）為矩形塊結構。

8.根據權利要求7所述的一種安全型患者踝泵運動輔助設備，其特征在于，所述安裝塊（5）為橡膠材質，且所述安裝槽（51）為球形結構開設。

技術總結
本實用新型涉及踝泵運動技術領域，尤其涉及一種安全型患者踝泵運動輔助設備，解決了現有技術中存在的部分患者僅靠自身難以進行踝泵運動，只能通過外人的輔助進行踝泵運動，給患者的康復訓練帶來不便的缺點，包括輔助板，所述輔助板的內部設置有支撐柱板，且支撐柱板的兩側均設置有轉軸，轉軸的另一端活動設置有運動板，所述運動板的頂部通過鉸鏈設置有躍板，本實用新型通過活動設置的運動板，可配合運動患者在床鋪上將腳部放置在運動板上進行踝泵訓練，給患者訓練提供一個支撐力，降低訓練的難度，且運動板上還活動設置有躍板，方便踝關節屈伸運動訓練的進行，輔助設備整體可通過橡膠材質的安裝塊方便的進行安裝拆卸。
