作者：藍扳手

一，螺紋精度等級

1、 公制（DIN、ISO、GB）分為6H、6G等級。通常狀況下是6H級。公制日標（JIS）分為Ⅰ級、Ⅱ級、Ⅲ級等三種。通常狀況是Ⅱ級。

2、英制為1B、2B、3B通常狀況下是2B等級。

3、目前攻牙使用到的牙攻之牙山角度為二種：60度和55度，60度有公制牙、英制 UNC UNF等，55度有韋氏牙有BSW 、BSF等。

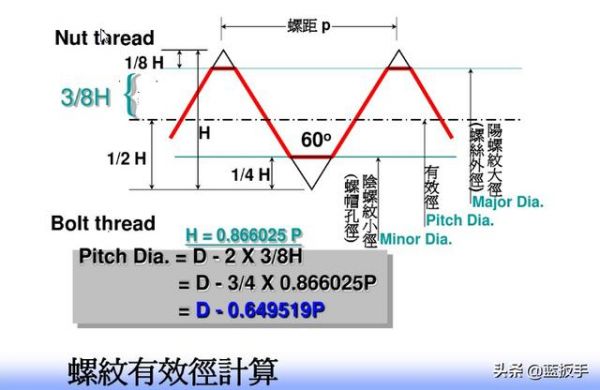

4、螺紋主要幾何參數為：螺紋大徑、牙距、螺紋中徑、螺紋上升角度。以上幾點都影響到螺紋精度，

螺紋配合等級

螺紋配合是旋合螺紋之間松或緊的大小，配合的等級是作用在內外螺紋上偏差和公差的規定組合。

（一）、對統一英制螺紋，外螺紋有三種螺紋等級：1A、2A和3A級，內螺紋有三種等級：

1B、2B和3B級，全部都是間隙配合。等級數字越高，配合越緊。在英制螺紋中，偏差僅規定1A和2A級，3A級的偏差為零，而且1A和2A級的等級偏差是相等的。

等級數目越大公差越小，如圖所示：

?

1、1A和1B級，非常松的公差等級，其8適用于內外螺紋的允差配合。

2、2A和2B級，是英制系列機械緊固件規定最通用的螺紋公差等級。

3、3A和3B級，旋合形成最緊的配合，適用于公差緊的緊固件，用于安全性的關鍵設計。

4、對外螺紋來說，1A和2A級有一個配合公差，3A級沒有。1A級公差比2A級公差大50%，比3A級大75%，對內螺紋來說，2B級公差比2A公差大30%。1B級比2B級大50%，比3B級大75%。

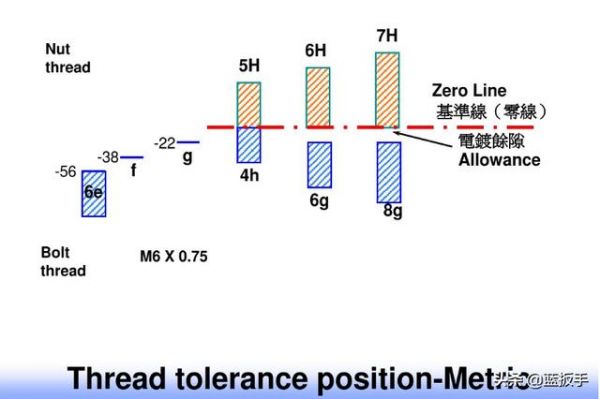

（二）、公制螺紋，外螺紋有三種螺紋等級：4h、6h和6g，內螺紋有三種螺紋等級：5H、6 H、7H。（日標螺紋精度等級分為I、II、III三級，通常狀況下為II級）在公制螺紋中，H和h的基本偏差為零。G的基本偏差為正值，e、f和g的基本偏差為負值。如圖所示：

?

1、 H是內螺紋常用的公差帶位置，一般不用作表面鍍層，或用極薄的磷化層。G位置基本偏差用于特殊場合，如較厚的鍍層，一般很少用。

2、g常用來鍍6-9um的薄鍍層，如產品圖紙要求是6h的螺栓，其鍍前螺紋采用6g的公差帶。

3、螺紋配合最好組合成 H/g、H/h或G/h，對于螺栓、螺母等精制緊固件螺紋，標準推薦采用6H/6g的配合。

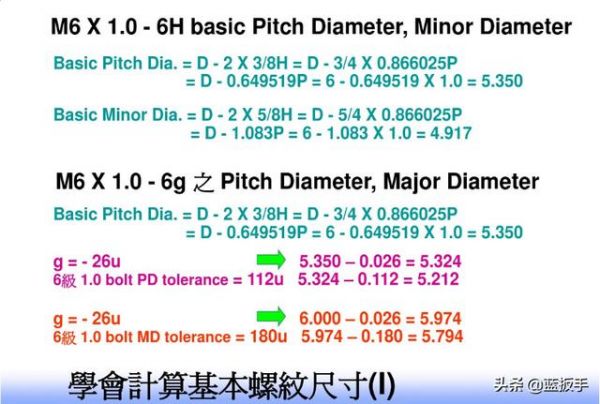

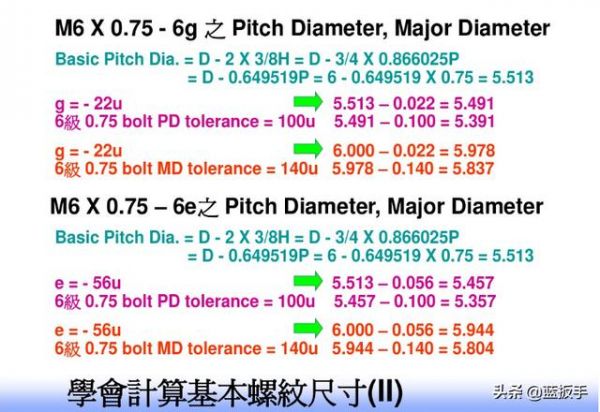

二，尺寸公差及計算
