本實用新型涉及參數監護裝置領域，具體為一種掛式佩戴的電生理參數監護裝置。

背景技術：

隨著經濟的不斷發展，人們的生活水平日益提高，人們對健康的重視程度也越來越高，在醫療領域中，對人體各生理參數進行實時監測的設備層出不窮，方便人們對身體健康情況進行實時監測，方便醫生采集病人的時間段生理參數數據，但是目前使用的醫療監測裝置普遍采用掛繩掛放在脖子上，掛繩容易讓使用者產生不適感，現需要一種非掛繩式佩戴的生理參數采集監護裝置來解決這一問題。

技術實現要素：

本實用新型的目的在于提供一種掛式佩戴的電生理參數監護裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種掛式佩戴的電生理參數監護裝置，包括一組前掛布、一組后掛布以及監護儀，所述前掛布和所述后掛布貼合配合，所述前掛布的前部中間位置上貼設有前布塊，所述前布塊與布套縫合連接，所述布套內包覆有塑料板，所述監護儀的后部具有套架，所述布套穿過所述套架，所述套架上貼設有海綿墊，所述后掛布的后部中間位置上貼設有后布條，所述前掛布的側部縫合連接有前連接布條，所述后掛布的側部縫合連接有后連接布條，所述前連接布條和所述后連接布條適配。

優選的，所述前掛布的上部縫合連接有頂部刺毛面，所述前掛布的中部縫合連接有中部刺毛面，所述前連接布條上縫合連接有連接刺毛面，所述頂部刺毛面、所述中部刺毛面以及所述連接刺毛面均為粘扣帶的粘貼部分。

優選的，所述后掛布的上部縫合連接有頂部軟毛面，所述后掛布的中部縫合連接有中部軟毛面，所述后連接布條上縫合連接有連接軟毛面，所述頂部軟毛面、所述中部軟毛面以及所述連接軟毛面均為粘扣帶的粘貼部分。

與現有技術相比，本實用新型的有益效果是：該掛式佩戴的電生理參數監護裝置使用時，前掛布和后掛布通過頂部刺毛面和頂部軟毛面貼設配合，然后掛放在使用者的雙肩上，這樣的設計使得前掛布和后掛布的貼合位置可以靈活調節，前掛布和后掛布垂下的長度能夠得到調節，方便使用者根據自己的身形決定配合后前掛布和后掛布的總長度，后布條的兩端分別貼在兩個后掛布上，起到連接兩個后掛布的作用，前布塊與前掛布的前部中間位置貼合，前布塊縫合在布套的兩端，布套中有用于定型的塑料板，監護儀的套架穿在布套上，套架上的海綿墊起到保護作用，防止套架硌傷使用者的前胸，前布塊與前掛布的配合方式使得布套可以在前掛布上移動位置，需要移動時，就將前布塊從前掛布上撕下，再在前掛布上的理想位置上貼合，塑料板起到防止監護儀下墜的作用，定型防墜，當不需要使用監護儀時，將前掛布和后掛布從雙肩上取下即可，前掛布和后掛布由于是大面積的與雙肩接觸，使用者掛佩后不會有嚴重的勒痛感，比掛繩掛在脖頸上更舒適，并且前掛布、后掛布、后布條、前布塊等均通過粘扣帶的刺毛面和軟毛面貼合配合，拆裝方便，給本裝置的分開收納也提供了極大的便利；本裝置掛佩方便，可根據使用者的身形進行靈活的調節，適用范圍廣，通用性好，佩戴舒適，方便使用者長期攜帶使用，拆分容易，便于收納。

附圖說明

圖1為本實用新型結構示意圖。

圖2為本實用新型前掛布的結構示意圖。

圖3為本實用新型后掛布的結構示意圖。

圖4為本實用新型監護儀的結構示意圖。

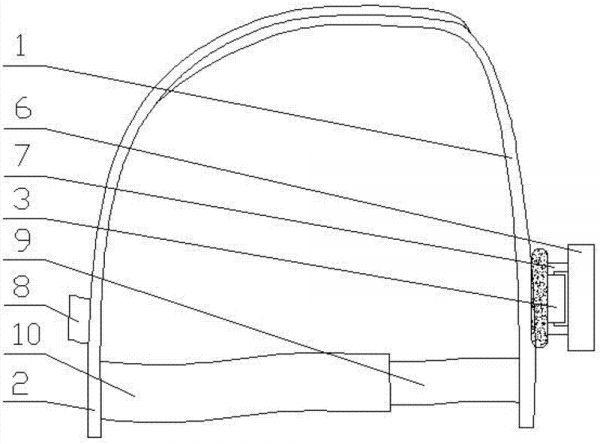

圖5為圖1的右視圖。

圖6為圖1的左視圖。

圖中：1、前掛布，2、后掛布，3、前布塊，4、布套，5、塑料板，6、監護儀，7、套架，8、后布條，9、前連接布條，10、后連接布條，11、海綿墊，12、頂部刺毛面，13、中部刺毛面，14、連接刺毛面，15、頂部軟毛面，16、中部軟毛面，17、連接軟毛面。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-6，本實用新型提供一種技術方案：一種掛式佩戴的電生理參數監護裝置，包括一組前掛布1、一組后掛布2以及監護儀6，所述前掛布1和所述后掛布2貼合配合，所述前掛布1的前部中間位置上貼設有前布塊3，所述前布塊3與布套4縫合連接，所述布套4內包覆有塑料板5，所述監護儀6的后部具有套架7，所述布套4穿過所述套架7，所述套架7上貼設有海綿墊11，所述后掛布2的后部中間位置上貼設有后布條8，所述前掛布1的側部縫合連接有前連接布條9，所述后掛布2的側部縫合連接有后連接布條10，所述前連接布條9和所述后連接布條10適配，所述前掛布1的上部縫合連接有頂部刺毛面12，所述前掛布1的中部縫合連接有中部刺毛面13，所述前連接布條9上縫合連接有連接刺毛面14，所述頂部刺毛面12、所述中部刺毛面13以及所述連接刺毛面14均為粘扣帶的粘貼部分，所述后掛布2的上部縫合連接有頂部軟毛面15，所述后掛布2的中部縫合連接有中部軟毛面16，所述后連接布條10上縫合連接有連接軟毛面17，所述頂部軟毛面15、所述中部軟毛面16以及所述連接軟毛面17均為粘扣帶的粘貼部分。

工作原理：在使用該掛式佩戴的電生理參數監護裝置時，前掛布1和后掛布2通過頂部刺毛面12和頂部軟毛面15貼設配合，然后掛放在使用者的雙肩上，這樣的設計使得前掛布1和后掛布2的貼合位置可以靈活調節，前掛布1和后掛布2垂下的長度能夠得到調節，方便使用者根據自己的身形決定配合后前掛布1和后掛布2的總長度，后布條8的兩端分別貼在兩個后掛布2上，起到連接兩個后掛布2的作用，前布塊3與前掛布1的前部中間位置貼合，前布塊3縫合在布套4的兩端，布套4中有用于定型的塑料板5，監護儀6的套架7穿在布套4上，套架7上的海綿墊11起到保護作用，防止套架7硌傷使用者的前胸，前布塊3與前掛布1的配合方式使得布套4可以在前掛布1上移動位置，需要移動時，就將前布塊3從前掛布1上撕下，再在前掛布1上的理想位置上貼合，塑料板5起到防止監護儀6下墜的作用，定型防墜，當不需要使用監護儀6時，將前掛布1和后掛布2從雙肩上取下即可，前掛布1和后掛布2由于是大面積的與雙肩接觸，使用者掛佩后不會有嚴重的勒痛感，比掛繩掛在脖頸上更舒適，并且前掛布1、后掛布2、后布條8、前布塊3等均通過粘扣帶的刺毛面和軟毛面貼合配合，拆裝方便，給本裝置的分開收納也提供了極大的便利。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
