問答題

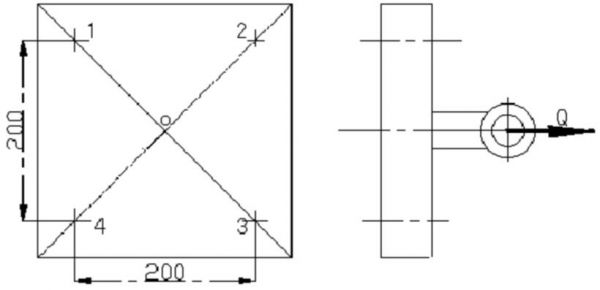

如圖所示為方形蓋板用四個螺栓與箱體連接，蓋板中心點O的吊環受拉力Q=20000N，尺寸如圖所示，設殘余預緊力F1=0.6F，F(xiàn)為螺栓所受的軸向工作載荷。


螺栓所受的總拉力，并計算確定螺栓直徑（螺栓材料的許用拉伸應力[σ]=180MPa）

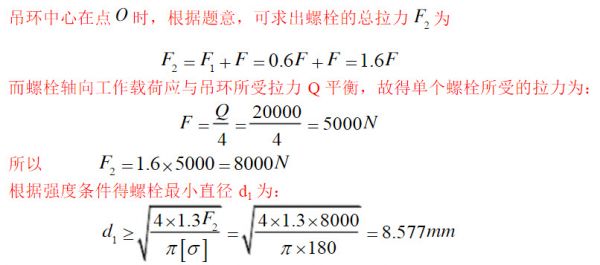

參考答案：

廣告位招租 聯系QQ:5245112（WX同號）

您可能感興趣的試卷

你可能感興趣的試題

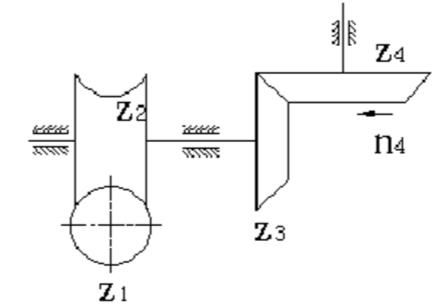

1.問答題如圖所示的蝸桿傳動和圓錐齒輪傳動的組合，已知輸出軸上圓錐齒輪z4的轉向n4。 為使中間軸上的軸向力能抵消一部分，試確定蝸桿傳動的螺旋線方向和蝸桿的轉向（要求用文字作簡要表述）。并在圖上標出各軸軸向力的方向

參考答案：在z3和z4組成的圓錐齒輪傳動中，各輪所受軸向力的方向都是從小端指向大端，因...

點擊查看完整答案

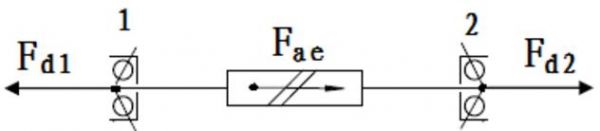

2.問答題圖示為一蝸桿軸用兩個軸承支承。已知蝸桿所受軸向力Fae＝580N，兩軸承的派生軸向力Fd1=320N、Fd2=620N。 軸承1、2所受的軸向力Fa1和Fa2各為多大？

參考答案：當作用在蝸桿軸上的軸向力及軸承的派生軸向力方向如圖所示時，由于Fae+?Fd2...

點擊查看完整答案

3.問答題圖示為一蝸桿軸用兩個軸承支承。已知蝸桿所受軸向力Fae＝580N，兩軸承的派生軸向力Fd1=320N、Fd2=620N。 該蝸桿軸應當采用何種類型的軸承？

參考答案：由于蝸桿工作過程中承受軸向力、徑向力，所以在軸承類型的原則上應當選用能夠同時承受徑向力和軸向力的軸承，可選的類型有角接觸...

點擊查看完整答案

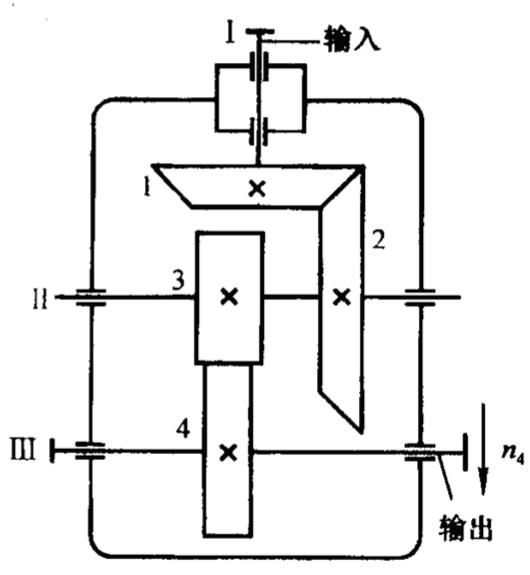

4.問答題下圖為CA1091型汽車主減速器的結構示意圖。為使該減速器Ⅱ軸上的軸向力抵消一部分。要求：確定一對斜齒圓柱齒輪螺旋線方向以及畫出該減速器的4個齒輪的軸向力、徑向力和圓周力的方向。

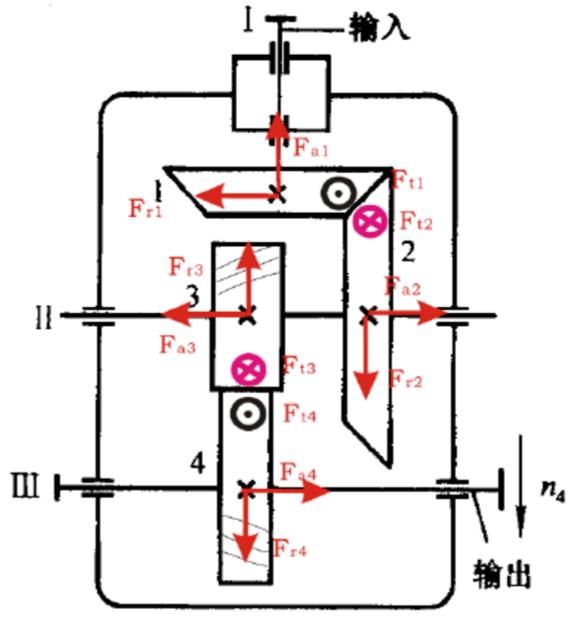

參考答案：（1）小斜齒輪為左旋，大齒輪為右旋。（2）

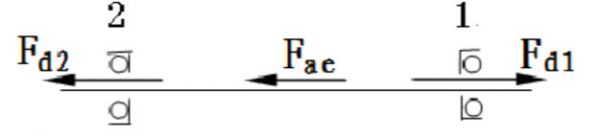

5.問答題如圖所示，在軸的兩端裝有兩個軸承，已知軸承1的派生軸向力Fa1=400N ，軸承2的派生軸向力Fa2=200N。 該軸所裝的兩個軸承應當選何種類型的軸承？為什么？

參考答案：選用角接觸球軸承或圓錐滾子軸承。因?yàn)樵诠ぷ髦?，軸承承受軸向力、徑向力的聯合作用，只有角接觸球軸承或圓錐滾子軸承才具有此承...

點擊查看完整答案
