本發(fā)明涉及紡織面料技術(shù)領(lǐng)域，尤其涉及一種改善微循環(huán)健康型輔助燃脂瑜伽服面料。

背景技術(shù)：

目前具有遠紅外功能、促進血液循環(huán)的面料已得到廣泛使用，其種類繁多，主要用于各種服裝、內(nèi)衣、乳罩、游泳衣、鞋及運動衣服之上，現(xiàn)有產(chǎn)品存在許多不足之處，比如大多數(shù)遠紅外面料都是在布料染整時添加遠紅外助劑或涂層，或者直接在成品面料上添加遠紅外涂層，但因遠紅外助劑和涂層只附和在面料表面；且一經(jīng)使用和洗滌，涂層會發(fā)生氧化并出現(xiàn)脫落情況，會造成遠紅外發(fā)射率不穩(wěn)定、不達標。

對于瑜伽面料來說，往往需要貼身穿著，人們往往不在局限于因此在需要有一定的彈性，傳統(tǒng)高密度或高針數(shù)的緯編針織布，無法給人帶來健康，對其他功能性的需求也越來越多。

技術(shù)實現(xiàn)要素：

基于背景技術(shù)存在的技術(shù)問題，本發(fā)明提出了一種改善微循環(huán)健康型輔助燃脂瑜伽服面料，采用內(nèi)含生物質(zhì)石墨烯尼龍纖維與氨綸進行復合編織，有促進代謝、改善微循環(huán)、抑菌的功效；采用工藝調(diào)整后的緯平針組織進行編織，并對面料的后處理工藝進行優(yōu)化，面料的平整度較高。

本發(fā)明的技術(shù)方案如下：

一種改善微循環(huán)健康型輔助燃脂瑜伽服面料，其特征在于，所述面料采用內(nèi)含生物質(zhì)石墨烯尼龍纖維與氨綸采用緯平針組織編織而成，其中，該氨綸/內(nèi)含生物質(zhì)石墨烯尼龍纖維面料中，氨綸用量為紗線總質(zhì)量的26.2％，余量為內(nèi)含生物質(zhì)石墨烯尼龍纖維，生物質(zhì)石墨烯占內(nèi)含生物質(zhì)石墨烯尼龍纖維中總質(zhì)量的1％，生物質(zhì)石墨烯在整個面料中的含量0.738％。

優(yōu)選的，所述氨綸紗線密度為70d，由48根單絲組成，50針線長為4.7cm。

優(yōu)選的，所述內(nèi)含生物質(zhì)石墨烯尼龍纖維的紗線密度為70d，由48根單絲組成，50針線長為13.6cm。

優(yōu)選的，所述面料的針織工藝參數(shù)為：大圓機直徑34寸，針筒圓周長36針/吋，總針數(shù)3800針，成品克重260gsm，胚布克重250gsm，成品門幅150cm，胚布門幅190cm，落布轉(zhuǎn)速4150r/min。

上述面料后整理生產(chǎn)流程如下工藝如下：平幅水洗除油--胚定--進缸染色--脫水干布--成品定型--物理測試--驗布包裝。

優(yōu)選的，所述平幅水洗除油工藝如下：采用平幅水洗機進行，水洗溫度為80℃，導布輥導布機速為15yd/min。

優(yōu)選的，胚定工藝為溫度190℃，機速為18-20yd/min。

優(yōu)選的，染色工藝如下：采用下走式染缸，染色浴比為1:10；染色溫度98℃，染色8h；

染液組分包括：染料，為酸性染料，用量為水總質(zhì)量的2-3％；酸性均染劑用量為水總質(zhì)量總質(zhì)量的0.5-1％；防皺劑2g/l；冰醋酸2g/l。

優(yōu)選的，成定工藝如下：溫度170-180℃，定型機牽引速度15-20yd/min。

本發(fā)明的面料中采用內(nèi)含生物質(zhì)石墨烯尼龍纖維與氨綸一同進行編織，具有增加血液循環(huán)、抑菌等的功效等，促進新陳代謝；

采用緯編平針組織，在線長方面進行調(diào)整，比一般的緯編平針組織更加緊實和平整，另外后處理技術(shù)數(shù)據(jù)也將此布面的平整度達到比一般的緯平針組織更加平整，有利于布面和皮膚達到最大的接觸，面料的彈性好，保暖性佳，具有較佳的紅外發(fā)射功能；

經(jīng)檢測，面料中紗線的斷裂強度(cn/dtex)4.28，斷裂強度變異系數(shù)(cv，％)2.08，斷裂伸長率(％)21.9，斷裂伸長率變異系數(shù)(cv,％)3.11，卷曲彈性回復率(％)89.5，卷曲穩(wěn)定性(％)77.4；且具有抑菌性；

編織好的面料遠紅外發(fā)射率，實測為0.88，遠紅外輻射溫升實測值為1.8℃，具有遠紅外功能。

本申請中面料pu值為：8.04，pu值提升19.98％，皮膚表面溫度：32.58℃，溫度提升4.32％，說明面料具有改善人體微循環(huán)的功效。

附圖說明

附圖用來提供對本發(fā)明的進一步理解，并且構(gòu)成說明書的一部分，與本發(fā)明的實施例一起用于解釋本發(fā)明，并不構(gòu)成對本發(fā)明的限制。在附圖中：

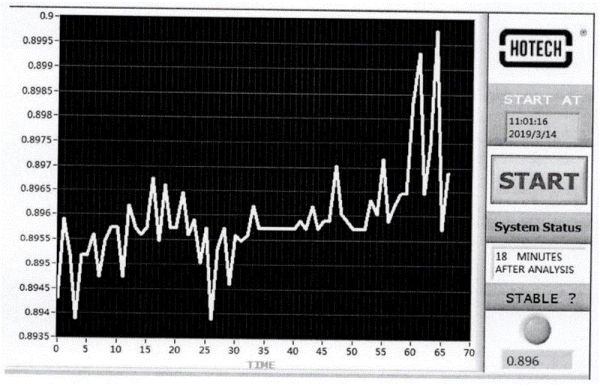

圖1為采用本申請面料編織得到的瑜伽服的遠紅外發(fā)射率圖；

圖2為采用本申請面料編織得到的瑜伽服的遠紅外溫升圖；

圖3為多普勒激光血流儀測定穿戴本申請面料編織得到瑜伽服的pu值及溫度變化圖。

具體實施方式

下面結(jié)合具體實施例對本發(fā)明作進一步解說。

一種改善微循環(huán)健康型輔助燃脂瑜伽服面料，面料采用內(nèi)含生物質(zhì)石墨烯尼龍纖維與氨綸/尼龍復合纖維采用緯平針組織編織而成，其中，氨綸/內(nèi)含生物質(zhì)石墨烯尼龍纖維面料中，氨綸用量為紗線總質(zhì)量的26.2％，余量為內(nèi)含生物質(zhì)石墨烯尼龍纖維，生物質(zhì)石墨烯占內(nèi)含生物質(zhì)石墨烯尼龍纖維總質(zhì)量的1％，占整個面料中總質(zhì)量的0.738％。

氨綸紗線密度為70d，由48根單絲組成，50針線長為4.7cm，氨綸選用杜邦elaspan氨綸。

內(nèi)含生物質(zhì)石墨烯尼龍纖維的紗線密度為70d，由48根單絲組成，50針線長為13.6cm。

面料的針織工藝參數(shù)為：大圓機直徑34寸，針筒圓周長36針/吋，總針數(shù)3800針，成品克重260gsm，胚布克重250gsm，成品門幅150cm，胚布門幅190cm，落布轉(zhuǎn)速4150r/min。

上述面料后整理生產(chǎn)流程如下工藝如下：平幅水洗除油--胚定--進缸染色--脫水干布--成品定型--物理測試--驗布包裝。

其中，

平幅水洗除油工藝如下：采用平幅水洗機進行，水洗溫度為80℃，導布輥導布機速為15yd/min。

胚定工藝為溫度190℃，機速為18-20yd/min。

染色工藝如下：采用下走式染缸，染色浴比為1:10；染色溫度98℃，染色8h；

染液組分包括：染料，為酸性染料，用量為水總質(zhì)量的2-3％；酸性均染劑用量為水總質(zhì)量總質(zhì)量的0.5-1％；防皺劑2g/l；冰醋酸2g/l。

成定工藝如下：溫度170-180℃，定型機牽引速度15-20yd/min。

酸性染料購自德司達(dystar)；防皺劑購自立信化工(型號ice-1)；冰醋酸購自大邦化工(型號hac-2)；酸性均染劑購自大邦化工，(型號nb-108)。

生產(chǎn)機臺選用中國臺灣原裝染缸--“亞機(型號-dsl1000)”下走式染缸，用水量為國內(nèi)普通染缸兩倍，可保障染色均勻無折痕等品質(zhì)問題。

定型機選用香港“monfon”定型機(型號monfongs828twinair9f)，保障面料門幅克重等規(guī)格和布面平整等品質(zhì)。

性能測定

1、面料中長絲的相關(guān)性能測定

a、力學性能測定，參考fz/t54007-2009，斷裂強度(cn/dtex)4.28，斷裂強度變異系數(shù)(cv,％)2.08，斷裂伸長率(％)21.9，斷裂伸長率變異系數(shù)(cv,％)3.11，卷曲彈性回復率(％)89.5，卷曲穩(wěn)定性(％)77.4。

b、抗菌性能評價，參考gb/t20944.3-2008，大腸桿菌(8099)抑菌率>99％，金黃色葡萄球菌(atcc6538)抑菌率>99％，白色念球菌(atcc10231)抑菌率>99％。

c、遠紅外性能測定，參考gb/t30127-2013，遠紅外發(fā)射率，實測為0.83，遠紅外輻射溫升實測值為1.7℃。

2、面料的遠紅外性能測定,參考gb/t30127-2013

遠紅外發(fā)射率，實測為0.88，遠紅外輻射溫升實測值為1.8℃，即針織后的面料具有遠紅外功能。

3、面料制得的瑜伽服的相關(guān)性能測定

遠紅外法向發(fā)射率，參考gb/t30127-2013；參見圖1，遠紅外法向發(fā)射率為0.896。

遠紅外溫升，參考gb/t30127-2013；參見表1和圖2，遠紅外溫升為1.73℃。

表1遠紅外溫升

pu值(毛細血管血流灌注量，表示單位時間內(nèi)通過檢測點的血細胞總量)提升百分比，采用激光多普勒血流儀測定，參照圖3，結(jié)果如下：

普通面料：6.70；本申請中面料：8.04，pu值提升19.98％。

溫度提升百分比，采用激光多普勒血流儀測定，參照圖3，結(jié)果如下：

普通面料：31.23℃，本申請中面料：32.58℃，溫度提升4.32％。

由以上結(jié)果可以看出，人體pu值提升了19.98％，皮膚表面溫度提升了4.32％，說明本申請的面料能夠改善人體微循環(huán)，加快新陳代謝。

以上所述，僅為本發(fā)明較佳的具體實施方式，但本發(fā)明的保護范圍并不局限于此，任何熟悉本技術(shù)領(lǐng)域的技術(shù)人員在本發(fā)明揭露的技術(shù)范圍內(nèi)，根據(jù)本發(fā)明的技術(shù)方案及其發(fā)明構(gòu)思加以等同替換或改變，都應涵蓋在本發(fā)明的保護范圍之內(nèi)。

相關(guān)知識

一種冬季保暖型瑜伽服的制作方法
改善盆腔積液的瑜伽動作
瑜伽輔助工具功能介紹 瑜伽輔助工具的好處
一種新型瑜伽褲的制作方法
6個瑜伽動作，快速燃燒脂肪，快速瘦身
高效燃脂的瑜伽動作指南
能夠調(diào)理身心健康的瑜伽練習瑜伽動作分享
燃脂瘦腿的六個瑜伽動作
經(jīng)常練瑜伽可以改善哪些方面?
燃脂瑜伽是什么

網(wǎng)址: 改善微循環(huán)健康型輔助燃脂瑜伽服面料的制作方法 http://m.u1s5d6.cn/newsview738199.html
