一、高頻信號發生器基本結構原理分析

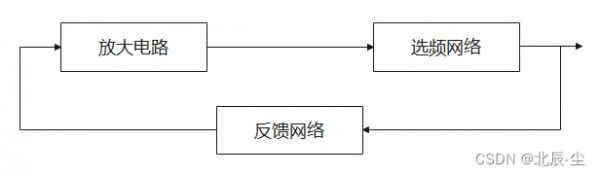

下圖為正弦波振蕩器原理框圖

高頻信號發生器主要產生高頻正弦振蕩波，則關鍵部分是正弦波振蕩器，一般是由晶體管等有源期間和具有某種選頻能力的無源網絡組成的一個反饋系統。放大電路為產生靜態工作電流與三極管構成的電路，對振蕩器工作的穩定性和波形具有很大影響。選頻網絡為LC諧振回路構成的振蕩電路。

二、高頻信號發生器電路—電容三點式振蕩電路

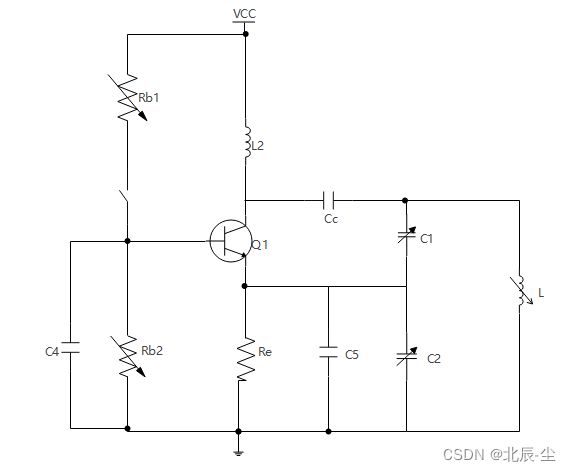

1、電容三點式振蕩電路原理圖

2、電容三點式振蕩電路原理
由圖可見：與發射極相連的兩個電抗元件為同性質的容抗元件C1和C2，與基極和集電極相接的為異性質的電抗元件L，則電路滿足相位條件，為電容三點式振蕩電路。電容三點式振蕩電路的優點是：振蕩波信號，輸出波形接近正弦波；電路的頻率穩定度較高，工作頻率范圍較大。缺點：振蕩回路工作頻率通過調節C1、C1改變時，反饋系數同時改變，時振蕩器的頻率穩定度不高。
工作過程：振蕩器接通電源后，電流從無到有變化，產生脈沖信號。在脈沖信號中有許多不同頻率的諧波，此時LC諧振回路起到選頻作用，當LC諧振回路與某一諧波頻率相等是，電路產生諧振。通過電路的正反饋振蕩幅度不斷增大，晶體管進入非線性區，此時放大器放大倍數減小，最后達到平衡，振蕩幅度不再變化。

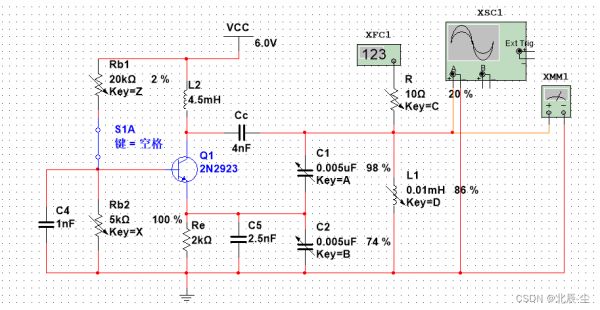

3、電容三點式振蕩電路仿真圖

4、參數設計計算
Rb1、Rb2、Re 為偏置電阻，開始偏振時偏置電阻決定電路的靜態工作點，C5 為旁路電容。三極管選擇 2N2923，為 NPN 型晶體管，放大倍數約為 176。
靜態電路參數計算：
設VCC=6.0V，實際應用中，靜態電流值Ic=0.1-4mA，此處選用Ic=Ie=0.25mA，VBQ=1.2V,VCQ=5V；
由上可計算得：
VEQ=VBQ-0.7V=0.5V
VBQ=VCC*(Rb2/(Rb1+Rb2),可得Rb1=4Rb2
Re=VEQ/IEQ=2kΩ；Rb2=VBQ/IBQ=5kΩ ；Rb1=4Rb2=20kΩ
振蕩電路參數確定：
f=1/(2π√(LC))
當fs=1MHz時，LC=2.53310^(-14)
當fs=10MHz時,LC=2.53310^(-16)
總電容C=C1*C2/(C1+C2)
由此可設C1=C2=0.005uF，L=0.01mH

5、調頻電路輸出波形

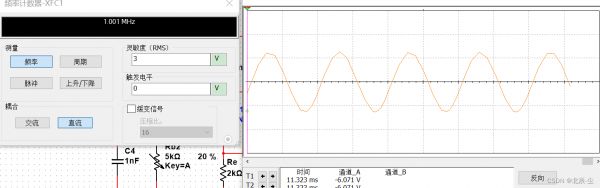

f=1MHz時輸出波形：

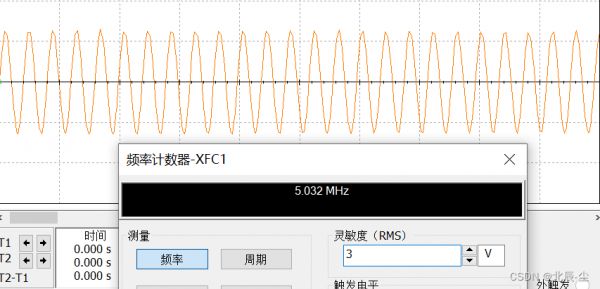

f=5MHz時輸出波形：

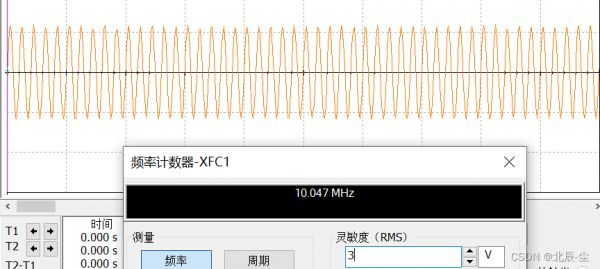

f=10MHz時輸出波形：

6、調幅電路輸出波形

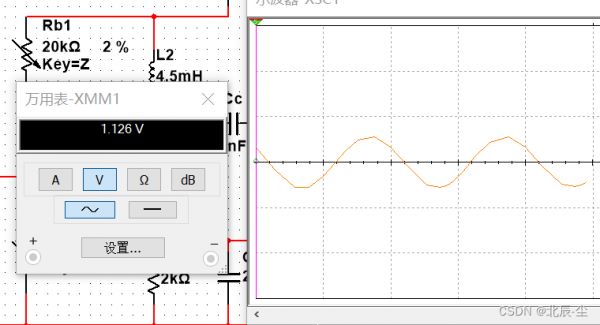

振幅約為1V時輸出波形：

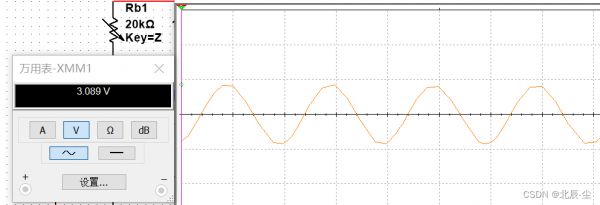

振幅約為3V時輸出波形：

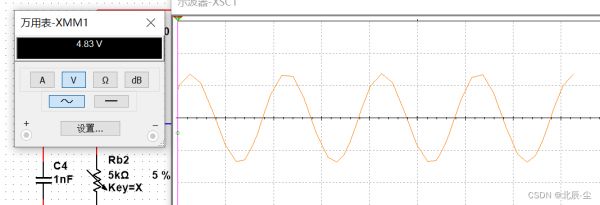

振幅約為5V時輸出波形：

7.結論
頻率范圍：1MHz-10.3MHz
頻率穩定度：δ=|f-fs|/fs
由測量結果可計算頻率穩定度平均值為：δ=7*10^(-4)
頻率準確度：△f=f-fs
由測量結果可計算頻率準確度平均值為：△f=0.027
————————————————
