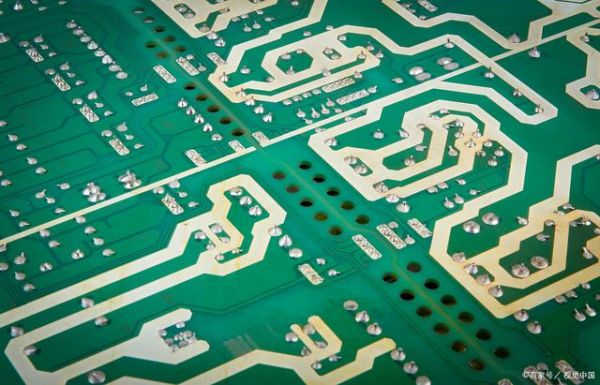

1、印制電路板簡介

印制電路板（Printed Circuit Board，簡稱“PCB”），又稱印制線路板，是指在通用基材上按預定設計形成點間連接及印制元件的印制板，其主要功能是使各種電子元器組件通過電路進行連接，起到導通和傳輸?shù)淖饔?，是電子產品的關鍵電子互連件。

幾乎每種電子設備都離不開印制電路板，因為其提供各種 電子元器件固定裝配的機械支撐、實現其間的布線和電氣連接或電絕緣、提供 所要求的電氣特性，其制造品質直接影響電子產品的穩定性和使用壽命，并且影響系統產品整體競爭力，有“電子產品之母”之稱。作為電子終端設備不可或缺的組件，印制電路板產業的發展水平在一定程度體現了國家或地區電子信息產業發展的速度與技術水準。

2、印制電路板的分類

印制電路板（PCB）的常規分類方法有三種：（1）按導電圖形層數分類； （2）按基材結構分類；（3）按產品結構分類。具體分類情況如下：

（1）按導電圖形層數分類

單面板：絕緣基板上僅一面具有導電圖形的 PCB，最基本的印制電路板。在單面板 上，零件集中在其中一面，導線也集中在一面上。因為導線只出現在一面， 所以稱為單面板，主要應用于較為早期的電路和簡單的電子產品。

雙面板：在雙面覆銅板的正反兩面壓上干膜感光法即曝光影像轉移，再通過顯影后蝕刻出雙面圖形線路的印制電路板，雙面圖形線路是通過鉆孔后的電鍍孔金屬化，使兩面的導線相互連通。

多層板：具有四層或更多層導電圖形的印制電路板，層間有絕緣介質粘合，并有導通孔互連。此類產品是先制作成單張或多張雙面線路的芯板，芯板與半固化片絕緣介質間隔組合后，再通過壓合工藝制作成多層板。

（2）按板材的材質分類

剛性板：由不易彎曲、具有一定強韌度的剛性基材制成，具有 抗彎能力，可以為附著其上的電子元件提供一定的支 撐。剛性基材包括玻纖布基板、紙基板、復合基板、 陶瓷基板、金屬基板、熱塑性基板等。

撓性板：指用柔性的絕緣基材制成的印制電路板。它可以自由 彎曲、卷繞、折疊，可依照空間布局要求任意安排， 并在三維空間任意移動和伸縮，從而達到元器件裝配 和導線連接一體化。

剛撓結合板：指在一塊印制電路板上包含一個或多個剛性區和撓性 區，將薄層狀的撓性印制電路板底層和剛性印制電路 板底層結合層壓而成。其優點是既可以提供剛性板的 支撐作用，又具有撓性板的彎曲特性，能夠滿足三維 組裝需求。

（3）按產品結構分類

厚銅板：厚銅板是指任何一層銅厚為 3OZ 及以上的印制電路板。厚銅板可以 承載大電流和高電壓，同時具有良好的散熱性能，厚銅板由于線路銅 厚較厚，PCB 工藝技術要求高，主要體現如下：

①線路蝕刻：為了控制厚銅板蝕刻的均勻性，對蝕刻藥液的自動添加 控制系統和真空蝕刻設備有較高要求，且需多次蝕刻和蝕刻因子的管 控來保證線路的質量；

②壓合：內層基材區與厚銅區的高低落差大，半固化片填膠不足，熱 沖擊后易分層爆板。如用多張半固化片增加填膠量，則有流膠大導致 壓合滑板的風險。對壓合程式、半固化材料選取，以及鉚合熱熔等工 藝精度有較高要求；

③鉆孔：厚銅板對鉆針磨損大，容易發生斷鉆、槽孔變形以及孔壁粗 糙度和內層釘頭超標等質量問題，要求采用高硬度和特殊排屑結構的 鉆針，匹配高轉速低進刀速的鉆孔參數等；

④防焊：基材區和厚銅區高低落差大，多次印刷后油墨較厚，線路間 易發生油墨氣泡不良。曝光前預烤油墨干燥不足，硬度不夠?qū)е缕毓?菲林印。需要采用 LINE MASK 印刷技術，多波段 LED 平行曝光 機，顯影噴嘴錐形和扇形間隔搭配設計等進行特殊處理。

高頻板：“High-frequency PCB”又可稱為高頻通訊電路板、射頻電路板等， 是指使用特殊的低介電常數、低信號損耗材料生產出來的印制電路 板，具有較高的電磁頻率。一般來說，高頻可定義為頻率在 1GHz 以 上。高頻板對信號完整性要求較高，材料加工難度較大，具體體現在 對圖形精度、層間對準度和阻抗控制方面要求更為嚴格，化學除膠無 法解決內層互聯缺陷功能性異常，需要增加等離子除膠流程等，因而 價格較高。

高速板：高速板是由低信號損耗的高速材料壓制而成的印制電路板，主要承擔芯片組間與芯片組與外設間高速電路信號的數據傳輸、處理與計算， 以實現芯片的運算及信號處理功能。高速板對精細線路加工及特性阻抗控制技術及插入損耗控制要求較高。

HDI 板：是高密度互連（High Density Interconnect）印制電路板的簡稱，也稱微孔板或積層板。HDI 是印制電路板技術的一種，可實現高密度布線，常用于制作高精密度電路板。HDI 板一般采用積層法制造，采用 激光打孔技術對積層進行打孔導通，使整塊印制電路板形成了以埋、 盲孔為主要導通方式的層間連接。HDI 板實現印制電路板高密度化、 精細導線化、微小孔徑化等特性。

金屬基板：金屬基板是由金屬基材、絕緣介質層和電路層三部分構成的復合印制電路板。金屬基板具有散熱性好、機械加工性能佳等特點，主要應用 于發熱量較大的電子系統中。

封裝基板：指 IC 封裝載板，直接用于搭載芯片，可為芯片提供電連接、保護、 支撐、散熱、組裝等功效，以實現多引腳化，縮小封裝產品體積、改善電性能及散熱性、超高密度或多芯片模塊化的目的。封裝基板應該屬于交叉學科的技術，它涉及到電子、物理、化工等知識。

3、行業發展概況及前景

（1）全球印制電路板市場概況

①PCB 全球市場空間廣闊

PCB 行業是全球電子元件細分產業中產值占比最大的產業，2017 年和 2018年，全球 PCB 產值增長迅速，漲幅分別為 8.6%及 6.0%。由于宏觀經濟表現疲軟、中美貿易戰等影響，2019 年全球 PCB 產值較上年下降 1.7%。2020 年個人電腦、消費電子、網絡通信等需求增加，以及 2020 年下半年汽車生產及需求逐步恢復，帶動 PCB 需求回暖。根據 Prismark 統計，2021 年全球 PCB 產業總產值為 809.20 億美元，較 2020年增長 24.1%。

在智能化、低碳化等因素的驅動下，5G 通信、云計算、智能手機、智能汽車、新能源汽車等 PCB 下游應用行業預期將蓬勃發展，下游應用行業的蓬勃發展將帶動 PCB 需求的持續增長。根據 Prismark 預測，2022 年全球 PCB 產業總產值將增長 2.9%；未來五年全球 PCB 市場將保持溫和增長，2021 年至 2026 年復合年均增長率為 4.6%。

②全球 PCB 產業向亞洲特別是中國大陸轉移

PCB 產業在世界范圍內廣泛分布，美歐日發達國家起步早，研發并充分利用先進的技術設備，PCB 行業得到了長足發展。2000 年以前，美洲、歐洲和日本三大地區占據全球 PCB 生產 70%以上的產值，是最主要的生產基地。近二十年來，憑借亞洲尤其是中國大陸在勞動力、資源、政策、產業聚集等方面的優勢，全球電子制造業產能向中國大陸等亞洲地區進行轉移。隨著全球產業中心向亞洲轉移，PCB 行業呈現以亞洲，尤其是中國大陸為制造中心的新格局。自2006年開始，中國大陸超越日本成為全球第一大 PCB 生產地區，PCB 的產量和產值均居世界第一。

中國大陸作為全球 PCB 行業的最大生產地區，占全球 PCB 總產值的比例已由 2000 年的 8.1%上升至 2021 年的 54.6%，美洲、歐洲和日本的產值占比大幅下滑，中國大陸和亞洲其他地區等地 PCB行業發展較快。

③發展趨勢

據 Prismark 預測，未來五年亞洲將繼續主導全球 PCB 市場的發展，而中國大陸的核心地位更加穩固，中國大陸地區 PCB 行業將保持 4.3%的復合增長率，至 2026 年行業總產值將達到 546.05 億美元。在高端封裝基板市場增長的帶動下，中國大陸、日本 PCB 產值復合年均增長率保持在較高水平。

④全球 PCB 細分產品結構

剛性板的市場規模最大，其中多層板占比 38.4%，單雙面板占比 11.8%；其次是封裝基板，占比達 17.8%；柔性板和 HDI板分別占比為 17.4%和 14.6%。

隨著電子電路行業技術的迅速發展，元器件集成功能日益廣泛，電子產品對 PCB 的高密度化要求更為突出。未來五年，在消費電子、汽車電子及計算機等驅動下，封裝基板、HDI 板及多層板將迅速增長。根據 Prismark 預測，2021年至 2026 年封裝基板的復合增長率約為 8.3%，領跑 PCB 行業；HDI 板的復合年均增長率為 4.9%。

⑤全球 PCB 下游應用領域

全球 PCB 下游應用市場分布廣泛，主要包括通訊、計算機、消費電子、汽車電子、服務器及數據儲存、軍事航空、工業控制、醫療器械等領域。

電子信息產業的蓬勃發展是 PCB 行業發展的重要助力。隨著大數據、云計算、5G 通信等新一代信息技術的發展，對服務器和數據存儲的需求呈高增長態勢。根據 Prismark 的數據，2020 年全球服務器及數據儲存領域 PCB 的產值為58.93 億美元，預計 2025 年產值達到 88.59 億美元，復合年均增長率為 8.5%，增速快于其他應用領域。

隨著新能源汽車滲透率及汽車電子化率的提升，汽車電子 PCB 市場有望持續擴容，根據 Prismark 數據，2020 年汽車電子領域 PCB 的產值為 63.23 億美元，預計 2025 年產值將增長至 87.76億美元，復合年均增長率為 6.8%，增速較快。

（2）中國大陸印制電路板市場概況

①中國大陸 PCB 市場發展快速，已成為全球最大生產地區

受益于全球 PCB 產能向中國大陸轉移以及下游蓬勃發展的電子終端產品制造的影響，中國大陸 PCB 行業整體呈現較快的發展趨勢，2006年中國大陸PCB 產值超過日本，成為全球第一大 PCB 制造基地。在通訊電子、計算機、消費電子、汽車電子、工業控制、醫療器械、國防及航空航天等下游領域需求增長帶動下，近年中國大陸 PCB 行業增速高于全球 PCB 行業增速。

2018 年，中國大陸 PCB 行業產值實現高速增長，增長率為 10.0%。2019 年在全球 PCB 總產值下降 1.7%的情況下，中國大陸 PCB 產值仍實現了 0.7%的增長。2020年中國大陸 PCB 行業產值達 350.54 億美元，同比增長 6.4%。

2021 年中國大陸 PCB行業產值達 441.50 億美元，同比增長 25.7%。據 Prismark 預測，未來五年中國大陸 PCB 行業仍將持續增長，預計 2021年至 2026 年復合年均增長率為 4.3%，2026 年中國大陸 PCB 產值將達到 546.05億美元。

②市場分布

中國大陸有著健康穩定的內需市場和顯著的生產制造優勢，吸引了大量外資企業將生產重心向中國大陸轉移。PCB 產品作為基礎電子元件，其產業多圍繞下游產業集中地區配套建設。PCB 行業企業主要分布在珠三角、長三角和環渤海區域，該等地區具備較強的經濟優勢、區位優勢及人才優勢。然而，近年來受勞動力成本不斷上漲影響，部分 PCB 企業為緩解勞動力成本等上漲帶來經營壓力，逐步將生產基地轉移至內陸地區，如江西、湖南、安徽、湖北等地區。

③發展趨勢

全球電子信息產業的長足發展壯大了產業規模，也大力推動 PCB 行業的整體發展。隨著 5G 網絡建設的大規模推進及商用，全球?qū)⒂瓉硇乱惠喛萍几锩彤a(chǎn)業變革，5G 與云計算、大數據、人工智能、物聯網、車聯網等技術的深度融合，將推動電子產品相關技術和應用更快發展、迭代、融合，對 PCB 提出更多的技術挑戰和要求。

未來五年，中國大陸印制電路板市場在國內電子信息產業的帶動下，仍將持續增長。據 Prismark 預測，到 2026 年中國大陸 PCB 市場的規模將達到546.05億美元。

④中國大陸 PCB 細分產品結構

根據 Prismark 數據，2021 年中國大陸剛性板的市場規模最大，其中多層板占比 47.1%，單雙面板占比 15.9%；其次是 HDI 板，占比達 16.1%；柔性板占比為 14.9%。與先進的 PCB 制造地區如日本相比，目前中國大陸的高端印制電路板占比仍較低，尤其是封裝基板、高階 HDI板、高多層板等方面。

⑤中國大陸 PCB 下游應用市場分布廣泛

中國大陸 PCB 下游應用市場分布廣泛，包括通訊、計算機、汽車電子、消費電子、工業控制、醫療器械、軍事航空等。廣泛的應用分布為印制電路板行業提供巨大的市場空間，降低了行業發展的風險。根據 WECC 統計，2020 年中國境內 PCB 應用市場最大的是通訊類，市場占有率保持較高的水平，占比為33%；其次是計算機行業，占比約為 22%。其他領域 PCB 市場規模較大的是汽車電子、消費電子、工業控制。
