基于STM32設計的生理監測裝置

來源：泰然健康網 時間：2024年12月18日 22:09

一、項目功能要求

設計并制作一個生理監測裝置，能夠?qū)崟r(shí)監測人體的心電圖、呼吸和溫度，并在LCD液晶顯示屏上顯示相關數據。

隨著現代生活節奏的加快和環境的變化，人們對身體健康的關注程度越來越高。為了及時掌握自身的生理狀況，進行健康管理和疾病預防，監測身體的生理參數成為一種重要的需求。因此，設計一個能夠?qū)崟r(shí)監測人體的心電圖、呼吸和溫度的生理監測裝置具有重要的意義。

該生理監測裝置主要用于個人健康管理和遠程監護等應用場景。個人健康管理方面，用戶可以通過這個裝置了解自己的心電圖、呼吸和體溫等生理參數，及時發現異常情況并采取相應的措施，如調整生活習慣、咨詢醫生等。遠程監護方面，裝置可以將實時的生理參數數據傳輸?shù)皆贫嘶蚱渌O(shè)備，供醫生或家屬遠程查看，以便及時干預和診斷。

與傳統的生理監測設備相比，該裝置具有以下優勢：

實時性：裝置能夠?qū)崟r(shí)監測和顯示心電圖、呼吸和溫度等生理參數，用戶可以隨時了解自己的身體狀況。簡便性：裝置采用便攜式設計，用戶可以隨身攜帶，方便隨時監測。實用功能：通過對采集到的數據進行分析和判斷，裝置可以提供簡單的健康狀況提示，幫助用戶及時發現問題并采取措施。擴展性：裝置可以添加報警功能、存儲功能和無線通信功能等增強功能，滿足不同用戶的需求。

這個生理監測裝置的設計和制作有助于提高個人健康管理的水平，為用戶提供及時、準確的生理參數信息，以便更好地保護身體健康。同時，它也可以為醫生和家屬提供遠程監護的手段，幫助他們隨時了解病人的生理狀況。該裝置在現代健康管理和醫療保健領域具有廣闊的應用前景和市場潛力。

二、基本要求

【1】心電信號監測：

采用PulseSensor傳感器獲取心電信號。進行AD轉換，將模擬信號轉換為數字信號。使用STM32F103C8T6單片機進行數據處理。在LCD顯示屏上顯示心電圖。

【2】呼吸信號監測：

采用PulseSensor傳感器獲取呼吸信號。進行AD轉換，將模擬信號轉換為數字信號。使用STM32F103C8T6單片機進行數據處理。在LCD顯示屏上顯示呼吸數據。

【3】溫度監測：

采用MT70傳感器測量人體溫度。進行AD轉換，將模擬信號轉換為數字信號。使用STM32F103C8T6單片機進行數據處理。在LCD顯示屏上顯示溫度數據，測量精度不大于0.10℃。

【4】人體健康狀況判斷：

根據測量到的生理參數數據，進行簡單的健康狀況判斷。使用STM32F103C8T6單片機進行數據分析與判斷。

二、發揮部分

健康狀況判斷：

分析心電圖、呼吸和溫度等數據，根據預設的閾值判斷是否存在異常情況。在LCD顯示屏上顯示人體健康狀況的簡單提示信息。

其他增強功能：

可以添加報警功能，當監測到異常情況時，通過聲音或震動提醒用戶。可以存儲和記錄歷史數據，以便后續分析和參考。可以添加無線通信模塊，將實時數據傳輸?shù)狡渌O(shè)備或云端進行遠程監測。

三、設計方案

【1】主控芯片：

選擇STM32F103C8T6單片機作為主控芯片，具有足夠的GPIO、ADC等功能，并可方便地集成硬件模塊。

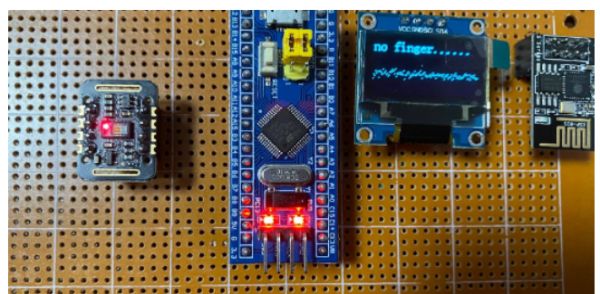

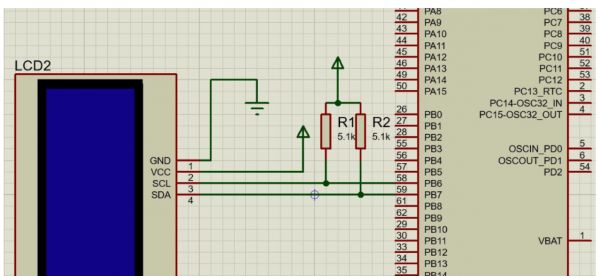

【2】顯示屏：

選擇0.96寸IIC接口的OLED顯示屏，具有高分辨率和低功耗的特點，適合用于顯示監測數據。

【3】傳感器：

心電信號采集使用PulseSensor傳感器輸出。呼吸信號采集使用PulseSensor傳感器輸出。溫度測量使用MT70傳感器。

【4】AD轉換：

選擇ADS1292作為心電信號和呼吸信號的AD轉換芯片。在STM32F103C8T6單片機上配置ADC，用于溫度傳感器的AD轉換。

【5】數據處理與顯示：

使用STM32F103C8T6單片機進行數據處理和健康狀況判斷。通過IIC接口將數據發送給OLED顯示屏進行實時顯示。

【6】健康狀況判斷算法：

根據心電圖、呼吸和溫度數據的變化趨勢和預設的閾值進行簡單的健康狀況判斷。

四、代碼實現

4.1 采集代碼

ADS1292模塊，進行3路模擬信號采集轉換實現代碼。

#include "stm32f10x.h" ? // 定義SPI接口引腳 #define ADS1292_SPI SPI1 #define ADS1292_CS_PIN GPIO_Pin_4 #define ADS1292_CS_PORT GPIOA ? // 定義命令字節 #define ADS1292_CMD_SDATAC 0x11 // 停止連續數據傳輸命令 #define ADS1292_CMD_RREG 0x20 // 讀寄存器命令 #define ADS1292_CMD_WREG 0x40 // 寫寄存器命令 #define ADS1292_CMD_START 0x08 // 啟動數據轉換命令 ? // 函數聲明 void ADS1292_SPI_Config(void); void ADS1292_Start_Conversion(void); ? int main(void) { // 初始化系統時鐘、GPIO等 // ... ? // 配置ADS1292的SPI接口 ADS1292_SPI_Config(); ? // 啟動ADS1292的數據轉換 ADS1292_Start_Conversion(); ? // 定義讀取數據的命令字節 #define ADS1292_CMD_RDATAC 0x10 ? // 定義數據緩沖區大小 #define BUFFER_SIZE 100 ? // 數據緩沖區 uint8_t dataBuffer[BUFFER_SIZE]; ? while (1) { // 啟動數據轉換 ADS1292_Start_Conversion(); ? // 等待一段時間，確保數據轉換完成 // 這里可以根據具體情況調整延時時間 Delay(100); // 假設延時100毫秒 ? // 讀取采集到的數據 GPIO_ResetBits(ADS1292_CS_PORT, ADS1292_CS_PIN); SPI_SendData(ADS1292_SPI, ADS1292_CMD_RDATAC); while (SPI_I2S_GetFlagStatus(ADS1292_SPI, SPI_I2S_FLAG_BSY) == SET); for (int i = 0; i < BUFFER_SIZE; i++) { SPI_SendData(ADS1292_SPI, 0xFF); // 發送一個無關的字節以觸發數據傳輸 while (SPI_I2S_GetFlagStatus(ADS1292_SPI, SPI_I2S_FLAG_RXNE) == RESET); dataBuffer[i] = SPI_ReceiveData(ADS1292_SPI); // 讀取接收到的數據 } GPIO_SetBits(ADS1292_CS_PORT, ADS1292_CS_PIN); ? // 處理采集到的數據 // ... ? // 循環進行其他操作 // ... } } ? // 配置ADS1292的SPI接口 void ADS1292_SPI_Config(void) { GPIO_InitTypeDef GPIO_InitStructure; SPI_InitTypeDef SPI_InitStructure; ? // 使能SPI時鐘 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_SPI1, ENABLE); ? // 配置CS引腳為推挽輸出 GPIO_InitStructure.GPIO_Pin = ADS1292_CS_PIN; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_Init(ADS1292_CS_PORT, &GPIO_InitStructure); ? // 配置SPI引腳 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5 | GPIO_Pin_7; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_Init(GPIOA, &GPIO_InitStructure); ? GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_Init(GPIOA, &GPIO_InitStructure); ? // 配置SPI參數 SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex; SPI_InitStructure.SPI_Mode = SPI_Mode_Master; SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b; SPI_InitStructure.SPI_CPOL = SPI_CPOL_High; SPI_InitStructure.SPI_CPHA = SPI_CPHA_2Edge; SPI_InitStructure.SPI_NSS = SPI_NSS_Soft; SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_256; SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB; SPI_InitStructure.SPI_CRCPolynomial = 7; SPI_Init(ADS1292_SPI, &SPI_InitStructure); ? // 使能SPI SPI_Cmd(ADS1292_SPI, ENABLE); } ? // 啟動ADS1292的數據轉換 void ADS1292_Start_Conversion(void) { // 禁用ADS1292的連續數據傳輸模式 GPIO_ResetBits(ADS1292_CS_PORT, ADS1292_CS_PIN); SPI_SendData(ADS1292_SPI, ADS1292_CMD_SDATAC); while (SPI_I2S_GetFlagStatus(ADS1292_SPI, SPI_I2S_FLAG_BSY) == SET); GPIO_SetBits(ADS1292_CS_PORT, ADS1292_CS_PIN); ? // 發送啟動轉換命令 GPIO_ResetBits(ADS1292_CS_PORT, ADS1292_CS_PIN); SPI_SendData(ADS1292_SPI, ADS1292_CMD_START); while (SPI_I2S_GetFlagStatus(ADS1292_SPI, SPI_I2S_FLAG_BSY) == SET); GPIO_SetBits(ADS1292_CS_PORT, ADS1292_CS_PIN); } ?

代碼里調用ADS1292_Start_Conversion()函數啟動數據轉換，等待一段時間確保數據轉換完成。通過發送ADS1292_CMD_RDATAC命令并讀取數據緩沖區，從ADS1292模塊中讀取采集到的數據。

4.2 OLED顯示屏驅動代碼

包含了基本的初始化、清屏、設置位置、顯示字符串、顯示數字和顯示浮點數等功能。

#include "stm32f10x.h" #include "delay.h" #include "i2c.h" ? #define OLED_ADDRESS 0x78 // OLED顯示屏的I2C地址 ? // OLED緩存數組（128x64像素，每個字節代表8個像素） unsigned char OLED_Buffer[128 * 8]; ? // 向OLED顯示屏發送命令 void OLED_WriteCmd(unsigned char cmd) { I2C_Start(); I2C_SendByte(OLED_ADDRESS); I2C_SendByte(0x00); // 發送命令標志位 I2C_SendByte(cmd); I2C_Stop(); } ? // 向OLED顯示屏發送數據 void OLED_WriteData(unsigned char data) { I2C_Start(); I2C_SendByte(OLED_ADDRESS); I2C_SendByte(0x40); // 發送數據標志位 I2C_SendByte(data); I2C_Stop(); } ? // 初始化OLED顯示屏 void OLED_Init() { // 初始化I2C總線 I2C_Init(); // 初始化OLED顯示屏 OLED_WriteCmd(0xAE); // 關閉顯示 OLED_WriteCmd(0xD5); // 設置時鐘分頻因子 OLED_WriteCmd(0x80); // 默認值 OLED_WriteCmd(0xA8); // 設置驅動路數 OLED_WriteCmd(0x3F); // 1/64 驅動 OLED_WriteCmd(0xD3); // 設置顯示偏移 OLED_WriteCmd(0x00); // 默認值 OLED_WriteCmd(0x40); // 設置顯示開始行 OLED_WriteCmd(0x8D); // 設置電荷泵 OLED_WriteCmd(0x14); // 使能電荷泵 OLED_WriteCmd(0x20); // 設置內存地址模式 OLED_WriteCmd(0x00); // 水平尋址模式 OLED_WriteCmd(0xA1); // 設置段重定義 OLED_WriteCmd(0xC8); // 設置COM掃描方向 OLED_WriteCmd(0xDA); // 設置COM硬件引腳配置 OLED_WriteCmd(0x12); // 默認值 OLED_WriteCmd(0x81); // 設置對比度控制 OLED_WriteCmd(0xCF); // 默認值 OLED_WriteCmd(0xD9); // 設置預充電周期 OLED_WriteCmd(0xF1); // 默認值 OLED_WriteCmd(0xDB); // 設置VCOMH Deselect Level OLED_WriteCmd(0x40); // 默認值 OLED_WriteCmd(0xA4); // 設置全局顯示 OLED_WriteCmd(0xA6); // 設置顯示方式，默認正常顯示 OLED_Clear(); // 清屏 OLED_WriteCmd(0xAF); // 打開顯示 } ? // 清屏 void OLED_Clear() { for (int i = 0; i < 8; i++) { OLED_WriteCmd(0xB0 + i); // 設置頁地址 for (int j = 0; j < 128; j++) { OLED_WriteCmd(0x00); // 清空數據 OLED_Buffer[j + i * 128] = 0x00; } } } ? // 設置顯示位置 void OLED_SetPos(unsigned char row, unsigned char column) { OLED_WriteCmd(0xB0 + row); // 設置頁地址 OLED_WriteCmd(0x00 + (8 * column & 0x0F)); // 設置列低地址 OLED_WriteCmd(0x10 + ((8 * column >> 4) & 0x0F)); // 設置列高地址 } ? // 顯示字符串 void OLED_ShowString(const char* str) { while (*str) { for (int i = 0; i < 8; i++) { OLED_WriteData(font8x16[(*str - ' ')*16 + i]); // 顯示字體數據 OLED_Buffer[column + row * 128] = font8x16[(*str - ' ')*16 + i]; // 更新緩存 column++; } str++; } } ? // 顯示數字 void OLED_ShowNum(int num, unsigned char digit) { char str[10]; sprintf(str, "%d", num); OLED_ShowString(str); } ? // 顯示浮點數 void OLED_ShowFloat(float num, unsigned char decimal) { char str[10]; sprintf(str, "%.*f", decimal, num); OLED_ShowString(str); } ?

4.3 OLED顯示體溫、心率

#include "stm32f10x.h" #include "delay.h" #include "oled.h" ? // 定義體溫值和心率值 float temperature = 37.6; int heartRate = 90; ? int main(void) { // 初始化OLED顯示屏 OLED_Init(); // 清屏 OLED_Clear(); // 設置字體大小 OLED_SetFontSize(16); // 設置顯示位置 OLED_SetPos(0, 0); // 顯示體溫值 OLED_ShowString("Temperature: "); OLED_ShowFloat(temperature, 1); // 設置顯示位置 OLED_SetPos(2, 0); // 顯示心率值 OLED_ShowString("Heart Rate: "); OLED_ShowNum(heartRate, 0); while (1) { // 主循環 } } ?

五、總結

本文章描述了生理監測裝置整個項目的設計方案，設計過程；通過采集心電圖、呼吸和溫度數據，并使用STM32F103C8T6單片機進行數據處理和顯示，實現了實時監測和顯示生理參數的功能。提出了健康狀況判斷和其他增強功能的設計思路。該裝置可以用于個人的健康監測和遠程監護等場景，具有一定的實用性和擴展性。
