導讀

【行業分析】之神經刺激器系列，將分析植入式神經刺激器技術發展史、產品分類、市場競爭格局、未來趨勢，并盤點解讀國內外典型企業。本篇著重分析產品的結構組成、技術原理及法規標準。并逐一介紹DBS、SCS、VNS、SNS等重點產品分類特點、臨床應用及其并發癥。

植入式神經刺激器的結構及組成

植入式神經刺激器的整個系統由神經刺激器、電極、延伸導線以及患者體外的程控儀組成，其中直接發揮治療作用的是植入體內的部分。

① 神經刺激器

一般植入在患者胸前皮下部位，可分為可充電與不可充電兩種類型，能夠按照患者或醫生通過程控儀的設置發射脈沖刺激信號，以發揮治療的作用。

② 延伸導線

用于連接電極與刺激器，具備一定的延展性，以提高患者進行扭轉頭部的動作舒適度。

③ 電極

與鉛筆芯粗細相同，其尖端有一個或多個電極觸點，電極觸點通過醫生手術植入的方式，被放置在特定的神經核團上，利用一個或多個觸點組合來傳播電刺激信號。

④ 患者程控儀

結構與功能均比較簡單，按鍵較少，患者可在家中實現在醫生設定的安全范圍內微調神經刺激器的參數

⑤ 醫生程控儀

操作與結構較④患者程控儀更為復雜，醫生可根據此儀器，以無創的方式來檢查神經刺激器的工作狀態，同時可以按照病情與患者反應來調整合適的信號輸出頻率與參數，另可獲知植入式神經刺激器的電池使用情況。

植入式神經刺激器原理

體外控制器和植入體兩個部分通過無線通信方式實現現行傳遞。

工作原理：通過體外控制器選擇刺激信號波形，經無線通信模塊向植入體發送刺激信號的波形類型等參數信息，而植入體接收到相關參數，經信號控制模塊產生相應的控制信號指導刺激信號發生模塊產生頻率、極性、脈寬、強度等可變的刺激信號，最后通過生理電極陣列對神經進行刺激，同時植入體通過無線通信向體外控制器返回其工作狀態，并在體外控制器予以顯示。

隨著近幾年微電子和微納米技術的高速發展，電路的規模從超大規模發展到片上系統，相應的植入式神經刺激器實現了與神經信號檢測處理電路和神經刺激電路混合集成或單片集成。

核心技術包括：

低功耗植入式集成電路設計技術；

RF射頻電路的設計技術；

植入式系統的能量供給技術；

集成電路中微弱信號的提取技術；

數字信號處理技術；

植入式天線設計；

傳感技術和神經電極技術；

植入式系統的制作與封裝技術。

產品分類

1、DBS

“深度腦刺激”（Deep brain stimulation, DBS），DBS技術是一種對大腦進行可逆性調控的手段，它通過手術將電極植入到大腦特定腦區，發送一定頻率的電脈沖，對異常的大腦放電進行調控，從而達到改善或治療疾病的目的。由于DBS的整個系統包括電極、脈沖發生器和導線，和心臟起搏器類似，因此DBS又被稱為“腦起搏器”。

現代腦起搏器由Brice教授發明，其脈沖發生器通過手術方式植入患者的鎖骨皮下，導線通過皮下走形進入大腦，一對刺激電極位于顱內，又稱中樞型腦起搏器[1]。目前在臨床上應用DBS的患者多屬于帕金森晚期病人，臨床診療流程為早期使用藥物控制，當藥物作用下降和病程進展到后期時選擇植入DBS進行治療。

DBS治療包括手術植入DBS設備與術后程控兩部分。手術較為復雜，需要多個植入硬件設備進行配合操作，同時對醫生的要求較高，主要包括術前核磁定位計算靶點坐標、術中電生理信號記錄確定靶點位置、刺激電極植入目標靶點、體外臨時電刺激觀察患者肢體運動改善情況，臨時電刺激有效證明電極置入位置準確，最后植入并鏈接脈沖發生器，手術結束。術后1個月左右，待病人腦內情況恢復穩定，再用體外程控儀器打開脈沖發生器，設定刺激參數，達到病人滿意的治療效果。術后程控期間，若病情進展或變化，還可以體外遙控調整刺激參數，重新獲得滿意的療效。

臨床上治療帕金森病常用的靶點有丘腦底核（STN）、蒼白球內側部（GPi）、丘腦腹中內側核（Vim）、腦橋核（pedunculopontinencleus，PPN）。丘腦底核（STN）現已成為治療帕金森的首選靶點[2]，STN與GPi是臨床治療肌張力障礙、Meige綜合征等運動障礙性疾病的主要刺激靶點，治療精神疾病常選擇伏隔核（nucleusaccumbens，NAcc）。目前認為DBS治療帕金森病的可能機制有：①DBS能提高紋狀體去多巴胺的代謝活性，并增加乙酰膽堿M受體從STN轉移到丘腦，提高丘腦乙酰膽堿的濃度；②DBS能增加丘腦、小腦、中腦和皮質區域的血流量；③DBS能抑制從STN到其他靶點投射的谷氨酸神經纖維的活性，降低興奮性神經元的過度激活；④DBS能對異常STN神經元興奮性的調控，改變相關的聯系核團的異常功能狀態，使基底核運動環路正常調控功能重新恢復[3]。

美國Medtronic公司的“腦起搏器”Activa系統于1997年被批準治療原發性震顫和帕金森震顫，2002年被批準治療帕金森病，2003年被批準治療肌張力障礙。北京品馳醫療“腦起搏器”于2013年獲批治療帕金森病，“植入式迷走神經刺激器”于2016年獲批治療癲癇。

2、SCS

脊髓電刺激（Spinal Cord Stimulation，SCS）是把一根細電極（條狀或針狀）植入相應階段的脊柱椎管內的硬膜外腔，緊鄰脊髓后柱，將電極與植入髂部皮下的神經刺激器連接，再用電脈沖對脊髓后柱的傳導和后角感覺神經元進行刺激治療，使患者產生麻刺感，起到按摩與刺激作用，可以有效減輕疼痛感。

刺激參數選擇：脈寬0.2~0.3ms、頻率50~60Hz、電壓強度1.5~1.6V，以患者沒有感到明顯不適為宜。SCS緩解疼痛的確切機制仍不清楚。目前推論的機制有以下幾種：①閘門理論學說，即通過植入脊髓硬膜外間隙的電極傳遞的電刺激，阻斷疼痛信號通過脊髓向大腦傳遞，使疼痛信號無法到達大腦皮質，從而達到控制疼痛的目的；②抑制脊髓灰質背角的廣域神經元過度興奮，有實驗表明SCS緩解疼痛影像主要是通過A-β纖維實現；③調節遞質水平，SCS能促進灰質后角的P物質、5-羥色胺（5-HT）、去甲腎上腺素、甘氨酸和γ-氨基丁酸（gamma-amino butyric acid，GABA）釋放，通過這些遞質對疼痛進行調節；④通過一致中樞神經系統，穩定心臟內神經活動，促進腺苷的釋放實現緩解心絞痛；⑤通過激活背根的傳入纖維從而引起外周降鈣素基因相關肽（calcitonin gene-related peptide，CGRP）釋放，CGRP能夠以前你血管舒張從而緩解缺血性疼痛。

該治療方法易于控制，被廣泛用于臨床，美國FDA許可該療法用于軀干與四肢疼痛治療。SCS已成為當今臨床疼痛領域里的一項重要鎮痛技術。全球每年約有8萬例進行脊髓電刺激治療的患者[4]，總有效率80%[5]。

3、VNS

迷走神經刺激（Vagus Nerve Stimulation，VNS）由Penry教授發明，其脈沖發生器與DBS類似，也是植入患者左側鎖骨皮下，但導線經皮下走形至迷走神經，又稱周圍型腦起搏器[6]。VNS通過手術將螺旋式刺激電極觸點纏繞與左側迷走神經主干，將電極與脈沖發生器連接之后。然后在體外調整，設置刺激參數與模式，使刺激器長期、間斷式放電刺激迷走神經。

其原理可能是迷走神經分布廣泛，通過孤束核投射到丘腦、杏仁核和前腦，并能夠經脊髓網狀結構到大腦皮質。因此VNS可以調節皮質興奮性，從而控制癲癇發作。

目前FDA批準的VNS適應癥為：使用1~3種抗癲癇藥物未能有效控制癲癇發作；部分性發作或部分性發作繼發全面性發作；多發病灶或癲癇病灶定位不準。

4、SNS

骶神經刺激（Sacral Nerve Stimulation，SNS）又稱為膀胱起搏器，是將一種弱電脈沖連續施加于特定的骶神經(S3或S4)，以此影響神經細胞本身的電生理特性，人為激活興奮性或抑制性神經通路，調節異常的骶神經反射弧，進而影響和調節膀胱、尿道括約肌和盆底等骶神經支配的區域，調節平衡膀胱的儲尿和排尿功能，改善癥狀。

植入式神經刺激器臨床應用及并發癥

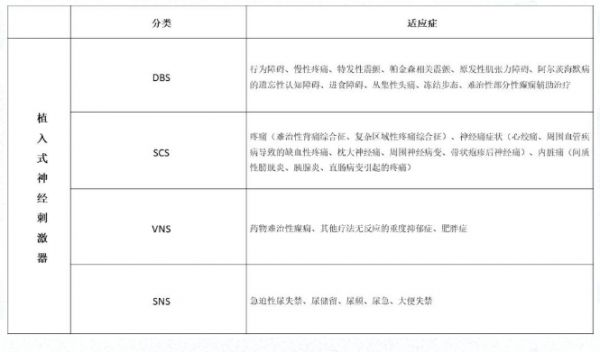

表格 1 FDA已批準的適應癥

上述適應癥僅為目前FDA與CE目前已批準的適應癥，但是目前還有很多的適應癥在探索之中，如適用DBS的中風康復、創傷性腦損傷、重度抑郁癥、癡呆。

并發癥:

DBS：DBS植入手術是在顱骨上打開一個小孔，用以植入電極，另外將有源設備（電池、脈沖發生器等）植入皮膚下，因此術中可能會出現腦出血、中風、呼吸衰竭等問題；其術后并發癥主要有癲癇發作、急性水腫、腦內出血和肺栓塞等。DBS 術后硬件相關并發癥是最常見的非血流動力學并發癥,主要有皮膚侵蝕、鉛遷移、電極斷裂和失效、其他部件斷裂和失效以及內部脈沖發生器失效等。另一大類的并發癥是植入物都常見的并發癥——感染，包含全身感染與植入物感染，已有研究證實其感染率約為1.2%~15.2%[7]。

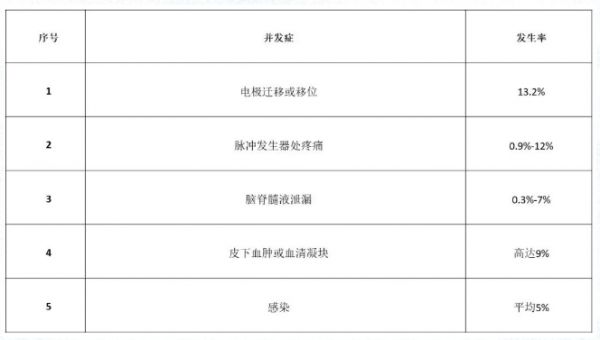

SCS：SCS并發癥的發生率很高，約為35%；雖然發生率很高，但是實質上能夠威脅到患者生命的并不多，且隨著產品的技術進步，并發癥的總發生率會降低。目前主要的并發癥與對應比率詳見下表：

除上表所述的并發癥之外，還有一些諸如神經根與脊髓損傷、硬腦膜外血腫、皮膚腐蝕等等不太常見的并發癥。

VNS：VNS手術是在患者胸腔皮下植入脈沖發生器，并將電極經由導線引導至迷走神經上。因此在術中，患者可能會出現心動過緩，但發生率極低，約為千分之一[13]；其次，術后短期內，可能會出現氣道損傷和咽喉功能障礙[14]。在術后的兩至三周內激活VNS裝置后，患者可能會出現心律失常、聲音改變、呼吸困難、咳嗽、睡眠呼吸暫停等并發癥[15]。

SNS：FDA總結的SNS植入后的不良事件與并發癥有：刺激器植入部位的不良反應，如植入部位疼痛（25.8%）、植入部位感染（10.8%）；不舒服的刺激感覺的變化，如觸覺異常（12.5%）、刺激感覺的變化（8.3%）；排泄功能的不良改變，如尿失禁（6.7%）、腹瀉（5%）等等，此外仍有一些發生率較低的，諸如出血、紅斑、癱瘓等并發癥[16]。

文章來源：和義廣業創新平臺

轉載請注明來源：和義廣業創新平臺

作者聲明：感謝本文參考資料作者，文中觀點僅供參考，不恰當之處還望包涵指正。

作者：易長城

參考文獻：

[1]劉海波. 生物醫藥及高性能醫療器械中國制造2025大眾讀本[M]. 2018

[2]Cabrera L Y , H Sarva, Sidiropoulos C . Perspectives on the Earlier Use of Deep Brain Stimulation for Parkinson Disease from a Qualitative Study of U.S. Clinicians[J]. World Neurosurgery, 2019, 128.

[3]張建寧主編. 高級衛生專業技術資格考試指導用書神經外科學高級教程精裝珍藏本[M]. 2015

[4]國產化脊髓刺激器和骶神經刺激器或?qū)柺?，平均每名患者至少?jié)約支出5萬元.2017.李路明

[5]脊髓電刺激治療慢性疼痛新進展.2019.王曉雷

[6]劉海波. 生物醫藥及高性能醫療器械中國制造2025大眾讀本[M]. 2018

[7]張宇清, 李建宇, 李繼平,等. 運動障礙病腦深部電刺激手術的并發癥分析[J]. 臨床神經外科雜志, 2016, 13(01):31-34.

[8]Cameron, Tracy. Safety and efficacy of spinal cord stimulation for the treatment of chronic pain: a 20-year literature review.[J]. Journal of Neurosurgery, 2004, 100(3):254-67.

[9]Bendersky D,Yampolsky C.Is Spinal Cord Stimulation Safe? A Review of Its Complications [J]. World Neurosurgery, 2014, 82( 6):1359-1368.

[10]Levy R, Henderson J, Slavin K, Simpson BA, Barolat G, Shipley J, North R: Incidence and avoidance of neurologic complications with paddle type spinal cord stimulation leads. Neuromodulation14:412-422, 2011.

[11]Pedrini L, Magnoni F: Spinal cord stimulation for lower limb ischemic pain treatment. Interact Cardiovasc Thorac Surg 6:495-500, 2007.

[12]Bendersky D,Yampolsky C.Is Spinal Cord Stimulation Safe? A Review of Its Complications [J]. World Neurosurgery, 2014, 82( 6):1359-1368.

[13]Tatum WO IV, Moore DB, Stecker MM, et al. Ventricular asystole during vagus nerve stimulation for epilepsy in humans. Neurology 1999;52:1267-9.

[14]Zalvan C, Sulica L, Wolf S, Cohen J, Gonzalez-Yanes O, Blitzer A. Laryngopharyngeal dysfunction from the implant vagal nerve stimulator. Laryngoscope 2003;113:221-5.

[15]Fahy B G . Intraoperative and perioperative complications with a vagus nerve stimulation device[J]. Journal of Clinical Anesthesia, 2010, 22(3):213-222.

[16]PMA P080025: FDA Summary of Safety and Effectiveness Data.
