本實用新型涉及一種針灸針，特別涉及一種新式針灸針。

背景技術：

針灸遼法在我國已有幾千年的歷史，它通過對人體經絡系統的刺激，達到治療疾病的目的，其效果好、無毒副作用，深受患者喜歡。

針灸療法乃針?lè)ㄅc灸法的總稱，用針刺不同的穴位，可治療不同的疾病，稱針?lè)?，用艾絨等灼不同穴位治療疾病的方法，稱灸法，兩者習慣上總稱針灸療法。

目前被廣泛采用的針灸針，其結構非常簡單，主要由可刺入人體穴位的針體及供手指捏持而結合在針體上部的針柄組成。

初學者在用針灸針進行針刺治療時，經常把握不好進針的深度，影響治療效果，如申請?zhí)枮椤?00720092861.2”的中國專利所公開的一種帶有刻度的針灸針，通過在針體縱向方向上設置有刻度，從而解決上述問題，但是由于針體較細，因此在針體上設置有刻度精細度要求極高，工藝較復雜，另外由于針體較細，設置在針體上的刻度不便于觀測。

技術實現要素：

本實用新型的目的是提供一種新式針灸針。

本實用新型的上述技術目的是通過以下技術方案得以實現的：一種新式針灸針，包括針灸針，還包括抵接件，所述針灸針端部固定連接在抵接件上，所述抵接件上避開針灸針的位置處設置有通槽；還包括固定環，所述固定環上連接有長度標識件，所述長度標識件穿設在通槽中，所述長度標識件上沿其高度方向設置有刻度。

作為優選，所述抵接件上設置有與固定環配合的環形凹槽。

作為優選，所述長度標識件與針灸針長度相同。

作為優選，所述環形凹槽中設置有磁鐵塊，所述固定環能配合磁力吸附在環形凹槽中。

作為優選，所述通槽是從抵接件側壁凹陷形成，所述長度標識件能從通槽中取出。

作為優選，所述固定環包括兩個磁力吸附的半圓環。

作為優選，所述抵接件、長度標識件由硅膠制成。

綜上所述，本實用新型具有以下有益效果：

使用時，將針灸針刺入至皮膚中，之后將固定環從環形凹槽中取下，并向下運動貼合在皮膚表面，與固定環連接的長度標識件在通槽中運動，露出通槽的長度即為已經刺入皮膚的長度，從而解決了現有技術中，初學者在刺入針體時，無法準確判斷針體刺入皮膚的深度；當使用完畢后，可將長度標識件從通槽中取出，再將固定環從環形凹槽中取下，將針灸針從抵接件中取出，分別存放，減少占地面積。

附圖說明

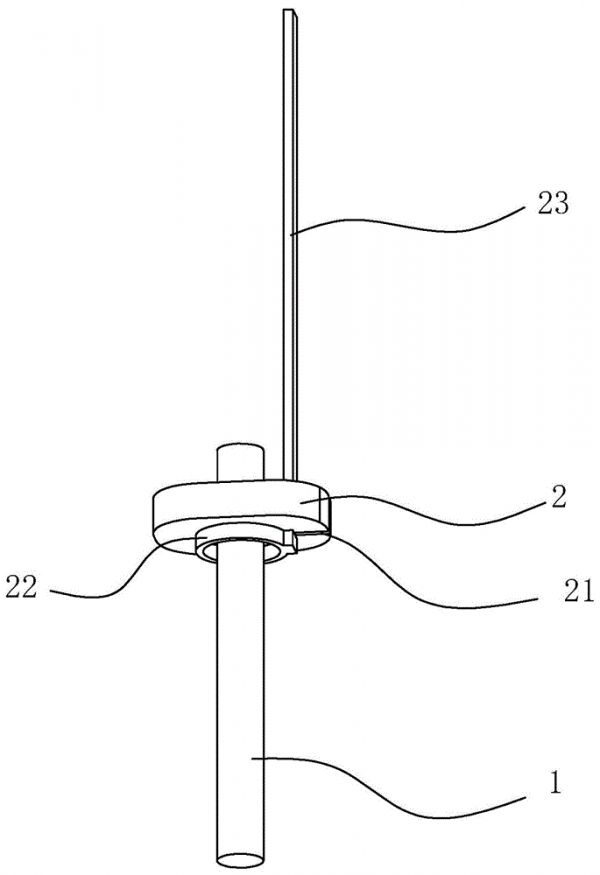

圖1是實施例中整體結構等軸測示意圖；

圖2是實施例中整體結構示意圖；

圖3是實施例中部分結構示意圖。

圖中，1、針灸針；2、抵接件；21、通槽；22、固定環；221、半圓環；23、長度標識件；24、環形凹槽。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

本具體實施例僅僅是對本實用新型的解釋，其并不是對本實用新型的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本實用新型的權利要求范圍內都受到專利法的保護。

實施例：

一種新式針灸針，如圖1所示，包括抵接件2以及設置在抵接件2上的針灸針1，針灸針1插接在抵接件2上；抵接件2表面避免針灸針1的位置處設置有通槽21，還包括固定環22以及長度標識件23，長度標識件23穿設在通槽21中，針灸針1位于固定環22中間。

如圖1所示，長度標識件23與針灸針1長度相同，且長度標識件23上設置有刻度。

如圖1和圖2所示，抵接件2上設置有環形凹槽24，環形凹槽24中設置有磁鐵塊241，固定環22同樣由磁力物質制成，因此能磁力吸附在環形凹槽24中。

如圖1和圖3所示，固定環22包括兩個磁力吸附的半圓環221。

如圖1所示，通槽21是從抵接件2側壁凹陷形成，通槽21的截面形狀為T(mén)型，因而長度標識件23能從通槽21中插入、取出。

如圖1所示，抵接件2、長度標識件23由硅膠制成。

工作原理：

使用時，將針灸針1刺入至皮膚中，之后將固定環22從環形凹槽24中取下，并向下運動貼合在皮膚表面，與固定環22連接的長度標識件23在通槽21中運動，露出通槽21的長度即為已經刺入皮膚的長度，從而解決了現有技術中，初學者在刺入針體時，無法準確判斷針體刺入皮膚的深度；當使用完畢后，可將長度標識件23從通槽21中取出，再將固定環22從環形凹槽24中取下，將針灸針1從抵接件2中取出，分別存放，減少占地面積。
