作者：藥鏈圈

醫療機器人的發展是國家實現工業化戰略目標的重要環節，同時我國醫療終端的市場規模將隨著老齡化社會的到來快速擴大，分級診療的推進和基層醫生的巨大缺口也成為了機器人研發的強勁動力，其中手術機器人是技術難度最大，臨床意義最強，并擁有卡脖子環節的醫療機器人。

一、手術機器人的基本特點及主要分類

手術機器人是20世紀80年代以來，伴隨著微創外科手術的發展而逐步出現并且發展起來的高端醫療設備，主要用于以微創的手段來消除手術造成的大面積創傷對患者的不利影響，進而達到減少患者痛苦和加快術后恢復速度等目的，同時還可以降低常規手術中因醫生手部震顫等造成的不可控的手術風險。此外，對于對精度要求很高的骨科、神經外科及口腔科等外科手術，手術機器人還具有精準定位、手術規劃、精準成像等功能，并且能大幅減少手術中醫生所受輻射傷害和感染風險。

從涉及的學科上看，手術機器人是集臨床醫學、生物力學、機械學、計算機科學、微電子學等諸多學科為一體的新型醫療器械。通過其清晰的成像系統和靈活的機械臂，以微創的手術形式，協助醫生實施復雜的外科手術，完成術中定位、切斷、穿刺、止血、縫合等操作。

從自動化水平上看，現階段的手術機器人仍處于以輔助醫生手術為主要功能的半自動化階段，已應用于普腹外科、泌尿外科、心血管外科、胸心外科、婦科、骨科、神經外科、口腔科等多個領域。

按照手術部位機器人產品可分為腹腔鏡手術機器人、骨科手術機器人、神經外科手術機器人、血管介入手術機器人和口腔手術機器人等；按照產品功能則可分為操作類手術機器人和定位類手術機器人。

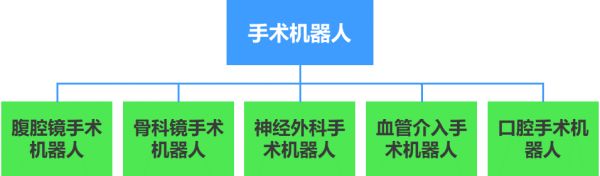

圖：手術機器人分類

數據來源：根據公開資料整理

（一）腹腔鏡手術機器人

腹腔鏡手術機器人廣泛應用于外科手術中具有手術創口小、操作精度高、靈活性強、重復性好以及不受疲勞和情緒等人體生理因素影響等優點。當前在美國約90%的前列腺切除手術和約80%子宮癌手術均由手術機器人輔助完成，是當前應用范圍最廣、市場接受度最高的手術機器人。

從關鍵組成部件上看，主要包括醫生控制系統，3D成像視頻影像平臺，以及由機械臂，攝像臂和手術器械組成的移動平臺。3D成像視頻影像平臺可以為醫生提供具有沉浸感且清晰細致的解剖組織結構圖像提升手術的視覺感。機械臂可實現抓持、鉗夾、縫合等各項手術操作，并且比人手的活動自由度更廣。實施手術時，主刀醫師不與病人直接接觸，而是通過三維視覺系統和動作定標系統操作控制，并通過機械臂以及手術器械完成醫生的技術動作和手術操作。

從適應癥上看，可應用于心臟外科、普通外科、泌尿外科、胸外科、肝膽胰外科、胃腸外科、婦科等相關的微創手術。

從主要的競爭企業及其產品看，美國直覺外科公司的達芬奇手術機器人是絕對的行業龍頭，其他國外競爭者還包括加拿大Titan Medical公司的SPORT手術機器人系統，加拿大TransEnterix公司的Senhance和SurgiBot手術機器人，英國CMR Surgical公司的Versius機器人。國內主要有威高集團和天津大學聯合開發的“妙手S”手術機器人，精峰醫療的單孔手術機器人及微創醫療旗下微創醫療機器人的圖邁Toumai腔鏡手術機器。

（二）骨科手術機器人

骨科手術機器人可應用于膝關節手術和髖關節手術和脊柱外科手術中。傳統的骨科手術存在手術風險高、定位困難、植入精度低、復雜術式難普及、智能設備匱乏、手術創傷大、并發癥多等問題。而骨科手術機器人可利用術前的三維CT影像對病灶進行準確測量，根據病灶大小及植入假體形狀進行術中組織的精確判斷和操作。

從關鍵組成部件上看，主要包括機械系統、影像系統和計算機系統。其中，機械系統中的機械臂是手術的核心執行模塊，末端的反饋結構具有視覺、力覺、觸覺等模態。影像系統能夠給施術醫生提供更加清晰的影像資料，幫助患處定位和導航。計算機系統是骨科機器人的中樞，主要輔助醫生進行手術方案設計和實現路徑規劃，幫助醫生進行手術，此外還能對手術設備進行管理，包括對機械系統各部位的損耗情況進行自檢和智能評估。

從主要的競爭企業及其產品看，國外的競爭者主要包括美國MAKO公司的RIO機器人，Mazor公司的SpineAssist機器人，以及我國天智航的“天璣”骨科手術機器人。

（三）神經外科手術機器人

神經外科手術主要指針對腦部、脊髓和神經的手術，在操作上具有手術空間小、定位困難等難點。神經外科手術機器人主要通過對腦部病灶位置精確的空間定位，輔助醫生夾持和固定手術器械等，并完成如活檢手術、深腦刺激、經顱磁刺激、立體定向腦電圖、神經內窺手術等的神經外科手術。

從關鍵組成部件上看，主要包括術前規劃軟件、導航定向系統、機器人輔助器械定位和操作系統。其中，手術規劃軟件是神經外科手術機器人的核心技術，幫助醫生進行手術方案的規劃，在手術前獲得患者病灶處的圖像，結合醫生的解剖學和病理學知識，進行包括手術方法，手術流程，手術切口與路徑等方面的規劃。導航定向系統是通過以CT/MRI等影像設備掃描圖像建立的三維模型作為參考，對手術進行規劃與虛擬仿真操作。機器人機械結構系統是機器人系統的執行和操作單元，要求機器人末端的誤差盡可能小，同時確保各個關節能夠按照規劃的軌跡進行運動。

從適應癥上看，神經外科手術機器人可應用于包括中樞神經系統炎癥疾病、帕金森病和癲癇病在內的神經系統疾病、腦血管病和腦梗死，應用市場廣闊。

從主要的競爭企業及其產品看，國外的主要競爭者包括美國Prosurgics公司的Pathfinder，法國Medtech公司的ROSA系列機器人和英國Renishaw公司的NeuroMate機器人系統，國內的則主要有柏惠維康的Remebot機器人，華科精準的“SR1”和“NS1”，以及華志微創“CAS-R-2 型”手術機器人系統。

（四）血管介入手術機器人

血管介入機器人主要是在血管介入手術（主要是心血管介入手術）中實施導管的推進和導航，在術前和術中依據影像數據構建病患血管的三維形態圖和分析血管交叉口、彎道、彈性、斑塊的特征，從而實現在手術過程中對手術器械的跟蹤和定位，有助于大幅提升手術的精準度，同時降低醫務人員的勞動強度，也在一定程度上減少了手術對于醫生個人技術熟練度的依賴。

從關鍵組成部件上看，主要包括圖像導航系統、機械裝置與控制系統和力反饋系統等。其中，圖像導航系統能夠集成顯示導絲和血管，并通過三維血管模型構建確保手術安全性。機械裝置與控制系統負責導管的推進與旋轉運動，由主刀醫生操作和操控。力反饋系統可以準確地感受到導絲在血管中的受力情況，確保在引導圖像不夠直觀的情況下也可以保證導絲的安全介入。

唯邁醫療是我國血管介入手術機器人研發領域的領先企業，擁有15年以上的數字血管造影系統設計和產業化經驗，具備全系列介入解決方案的介入診療設備。其最新獲批上市的全新一代落地式智能平板DSA設備“極光”實現了國產高端DSA醫療設備從0到1的突破，打破了國際品牌在我國長期壟斷的市場格局。

二、手術機器人的發展歷程

機器人在外科手術中的應用起源于1985年的美國，洛杉磯醫院的醫生使用工業機械臂Puma 560 完成了全球首個機器人輔助的外科手術——機器人輔助定位的神經外科腦部活檢手術。80年代末，斯坦福大學研究院（SRI）是最早進行外科手術機器人研發的機構，此后在1992年由IT公司IBM和加州大學聯合推出了全球首個醫療手術機器人ROBODOC用于骨科手術中的關節置換。到1995年，出身于斯坦福大學研究院（SRI）的Frederic Moll博士創立了當今全球最為出名的醫療手術機器人公司——直覺外科公司（Intuitive Surgical），并開啟了手術機器人領域的商業化道路。而此時的中國才剛剛開始在手術機器人領域的探索，研發制造進度較美國滯后了十年以上。1999年全球首個可正式應用于手術室中的手術機器人系統達芬奇手術機器人率先在歐洲獲批上市，這是一款由美國直覺外科公司研發制造的腹腔鏡手術機器人。

2010年我國上市了首款國產手術機器人，是由天智航研發制造的骨科手術機器人，從產品上市角度看，我國同樣滯后于美國十年，但是在2010年以后，發展進程明顯加快，到目前為止，已上市的國產手術機器人產品數量已達9個，包含2個骨科手術機器人，5個神經外科手術機器人和1個口腔手術機器人。我國手術機器人是以“定位類”機器人為開端，在“操作類”機器人的推廣中走向大眾，并逐步在更細分的領域中進化升級。

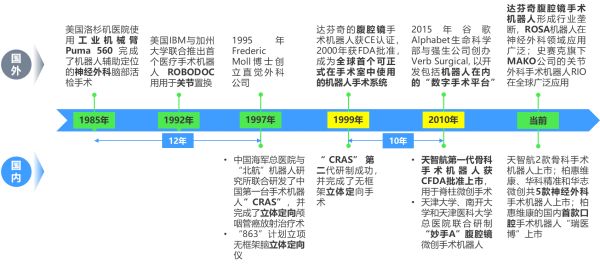

圖：國內外手術機器人發展歷程

資料來源：藥鏈圈根據公開資料整理

從行業發展進程上看，美國手術機器人的發展大體經歷了3個階段，從以高校或醫院牽頭研究，到企業與高校或醫院聯合開發，最后到企業主導產業化的歷程。中國的發展進程與之類似，但是當前正處于第2到第3階段的過渡階段中，尚未進入完全的企業主導產業化階段，行業整體對高校和醫院技術依賴還比較強。當前我國整體以“產學研醫”的創新研發模式為基礎，形成了以領先企業產品上市和技術升級加速為引領，中小創新企業積極布局，并以外部融資為基礎加速技術探索和產品儲備的國產品牌的行業競爭格局。
