軟件是SHM系統的重要組成部分。無論是在結構上進行可移植性測試，還是部署長期監測的系統，都要考慮軟件的應用需求，包括在線和離線數據分析、易用性以及數據后處理和管理。

簡單而強大的圖形化編程

作為一種較新的應用程序開發方法，圖形化編程顯著降低了學習難度，因?yàn)閳D形化表達是比基于文本的代碼更直觀的設計符號。您可以通過交互式選板、對話框、菜單和數百個名為VI（虛擬儀器）的功能塊來訪問各種工具和功能。然后，您可以將這些VI拖放到程序框圖上，以定義應用程序的行為。這種即點即用的方法可縮短從初始設置到最終完成解決方案所需的時間。

LabVIEW是一個經驗證的圖形化編程環境，專為開發測試、控制和測量應用程序的工程師和科學家而設計。憑借對多線程和并行編程、交互式執行和調試的內在支持，以及特定于應用的高級工具，LabVIEW可以幫助您在SHM應用中完成更多的工作。圖6顯示了LabVIEW應用程序采集并顯示數個波形和同步圖像的情況。

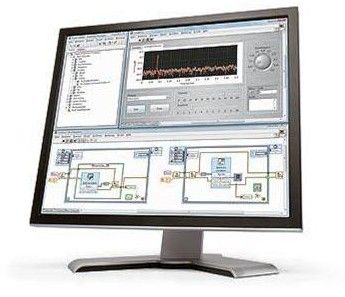

圖6. LabVIEW圖形化開發環境提供了強大的圖形和可視化工具，可快速開發專業的用戶界面。

LabVIEW圖形化編程開發環境能夠與多個計算平臺兼容，包括CompactRIO等嵌入式控制器。因此，您可以利用LabVIEW豐富的功能，使用LabVIEW Real-Time模塊和CompactRIO開發高性能的自定義嵌入式監測系統。

LabVIEW還包含Express VI（基于配置的步驟或向?qū)В?，可?jiǎn)化測量、執行高級分析和將數據存儲到磁盤的過程。

數據分析

SHM應用有3個重要步驟：預處理采集的數據；應用數值方法和算法進行數據分析；以及執行開環和閉環仿真，用真實的數據驗證模型。

使用LabVIEW中內置的VI進行濾波、采樣和加窗，您可以輕松地對數據進行預處理。 借助用于振動分析和高級信號處理的工具包，LabVIEW可以幫助您使用全新的數值方法和算法進行SHM。

此外，LabVIEW還能滿足實現更多仿真和在線純輸出參數估計等日益增長的需求，這也是其他應用領域的趨勢，在這些應用領域中，準靜態和動態信號的采集與分析是一個綜合步驟。有了LabVIEW對閉環和開環仿真以及硬件在環(HIL)仿真的支持，您就擁有了一種通用的數據采集和分析方法。

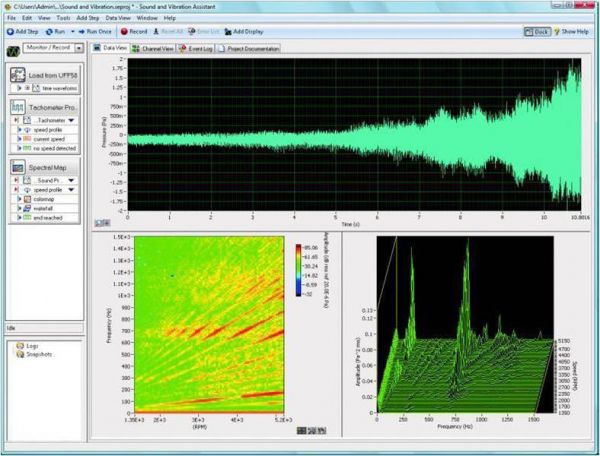

圖7. 各種NI軟件包都提供先進的分析算法。

NI軟件還具有數百種內置信號處理和分析算法，可滿足不同的結構工程需求。用于結構和地震監測的少數分析算法涉及以下內容：

此外，NI軟件還采用先進的可視化技術，可快速顯示和分析高級處理技術。

數據管理

30多年來，工程師和科學家們一直在使用NI的硬件和軟件來生成技術數據，但對數據的事后處理沒做過多的考慮。事實上，數據可能非常寶貴，特別是對結構和地震應用而言。結構和地震監測中需要記錄的瞬態事件（如果有的話）難以復制，正如地震事件一樣。為了改變這一境況，NI提出了一種3階段數據管理解決方案，該解決方案可實現靈活且有序的文件存儲、全面的搜索功能，以及交互式后處理環境。

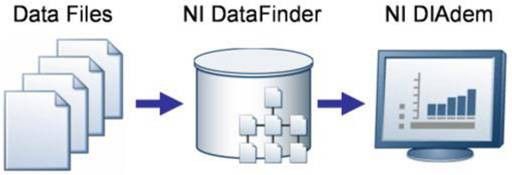

圖8. NI技術數據管理解決方案包括數據文件、NI DataFinder和NI DIAdem。

為了滿足這三種需求，NI技術數據管理(TDM)解決方案包含了三個部分：用于存儲帶有測試文件的描述性信息的TDM模型，用于搜索和挖掘測試數據的NI DataFinder（無論文件格式如何），以及用于分析和報表生成的NI DIAdem軟件。

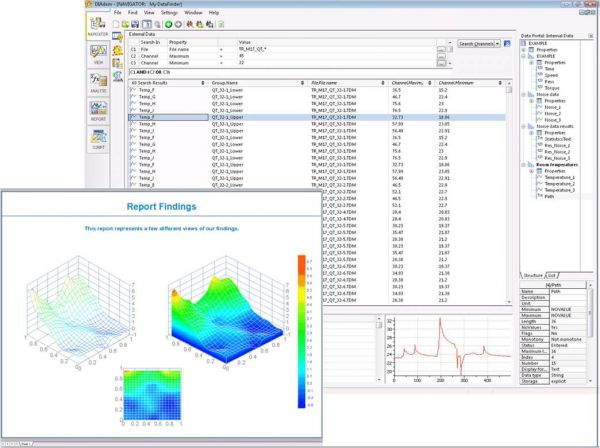

圖9. DIAdem可為大型數據集的后處理提供交互式環境，包含自動報表生成、高級分析和數據可視化功能。
