01引言與背景

鋰離子電池因其高能量密度和長循環壽命而被廣泛應用，但伴隨著使用時間的增加，其性能會逐漸下降，因此需要準確監測電池健康狀態以確保安全。鋰離子電池因其高能量密度和長循環壽命而受到新能源行業的青睞。然而，隨著電池的使用，內部不可避免地會發生諸如鋰離子沉積和活性物質損失等不可逆反應，導致電池性能逐漸下降。為了評估電池的當前狀態，我們引入了電池健康狀態（SOH）這一關鍵指標。當SOH降至70%-80%時，從安全角度出發，電池往往需要及時替換。

傳統的電池管理系統通常監測電壓、溫度和電流，但難以直接在線估算電池健康狀態（SOH），實驗室常用內阻監測，但不易實時檢測。傳統的電池管理系統（BMS）主要監測電壓、溫度和電流等參數，因此難以直接在線估算SOH。行業通常采用以下公式進行估算：

SOH = 當前電池最大可放電容量（SOC）/ 電池出廠時的額定容量值

實驗室和工廠中還會使用電化學工作站等設備通過內阻監測來進一步估算SOH：

SOH =（電池壽命終結時內阻 - 當前內阻）/（電池壽命終結時內阻 - 出廠時內阻）

盡管這些方法在一定程度上有效，但它們都面臨著挑戰。SOC的估算精度受多種因素影響，且通常需要完整的充放電循環，這使得SOH的估算變得復雜且耗時。同時，借助電化學工作站等設備的內阻監測方法又難以實現實時在線檢測。因此，開發一種能夠快速可靠地在線監測鋰離子電池SOH的方法成為了行業迫切的需求，這一技術難題也吸引了眾多電池研究者的關注。

02創新的在線監測技術

大唐恩智浦的DNB1168芯片利用電化學阻抗譜（EIS）實現電池健康狀態的實時在線監測，克服了傳統EIS技術的限制。電池內阻的增大是電池老化的顯著標志，同時也是電池進一步老化的推手。為了更精細地了解電池的阻抗特性，我們可以借助電化學阻抗譜（EIS）進行分析。EIS能夠提供詳盡的電池阻抗信息，為估計電池壽命提供有力支持。然而，傳統的EIS監測方法僅限于實驗室環境，無法滿足實時在線監測的需求。針對這一問題，大唐恩智浦推出的DNB1168單電芯監控芯片，通過創新的在線阻抗監測技術，實現了SOH的實時在線監控。

? 實際案例分析

實驗中通過EIS技術 監測5節不同狀態的電池，標定并展示了如何通過阻抗值估算真實的電池健康狀態（SOH），提供了高精度的監測數據。在相同容量和溫度條件下，我們對五節處于不同SOH狀態的電池進行了EIS標定。標定結果清晰展示了各節電池的阻抗特性，為實時在線監測SOH提供了可靠依據。

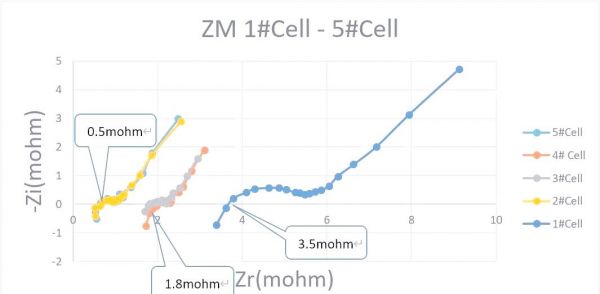

通過EIS技術，我們對1~5號電池進行了詳盡的監測。結果顯示，2號和5號電池的歐姆阻抗值為0.5毫歐，對應的真實SOH為100%。而3號和4號電池的阻抗值為1.8毫歐，其真實SOH為85%。至于1號電池，其阻抗值為3.5毫歐，對應的真實SOH為70%。

利用這些數據，我們可以進一步通過內阻計算SOH的公式來估算電池壽命完全結束時的內阻。將SOH=70%和SOH=100%的內阻值代入公式，我們可以得到電池壽命終止時（SOH=0%）的內阻大約為10.5毫歐。再計算1.8毫歐內阻時的SOH，我們得到的結果為87%，與實際SOH的誤差控制在2%以內，這一精度遠高于行業內常規的容量SOH估算方法。

根據我們的實驗結果，只要針對不同SOH電芯的阻抗在前期做好標定，EIS技術便能迅速反映出該電芯的當前SOH。而借助集成EIS的單電芯監控芯片DNB1168，我們可以輕松實現電池當前健康狀態的在線監測。

03技術優勢與未來

與傳統方法相比，EIS技術具備成本低、精度高、易于實現等優勢，是電池健康狀態評估的新選擇。傳統的SOH評估方法通常涉及低倍率充/放電的容量校準，這一過程不僅耗時較長、耗電量大，還存在精度不高、成本高昂以及實用性不強的問題。相比之下，EIS技術因其成本低廉、易于實現以及高估計精度等顯著優點，正逐漸成為電池健康狀態評估的新選擇。

我們的實驗表明，通過不斷推動電池管理系統的創新， 持續的技術創新將提升電池管理系統的效率和可靠性，降低生產成本，并 推動國產化進程，以支持電動汽車和工業儲能應用。我們有理由期待，基于EIS的更多BMS創新將在不久的將來陸續涌現。

通過不斷推動電池管理系統的創新，我們致力于幫助廠家在電動汽車和工業儲能等領域提供更加安全、可靠的解決方案，同時簡化設計、降低生產成本。每一項新技術都是在前代技術的基礎上進行優化和升級，使得我們的解決方案更加靈活多變、高效節能、穩定耐用且經濟實惠。我們將持續致力于技術創新，與客戶共同成長，共同推動國產化進程。
