電池管理系統關鍵技術——SOC、SOH、SOE聯合估算方法

來源：泰然健康網 時間：2025年06月09日 15:34

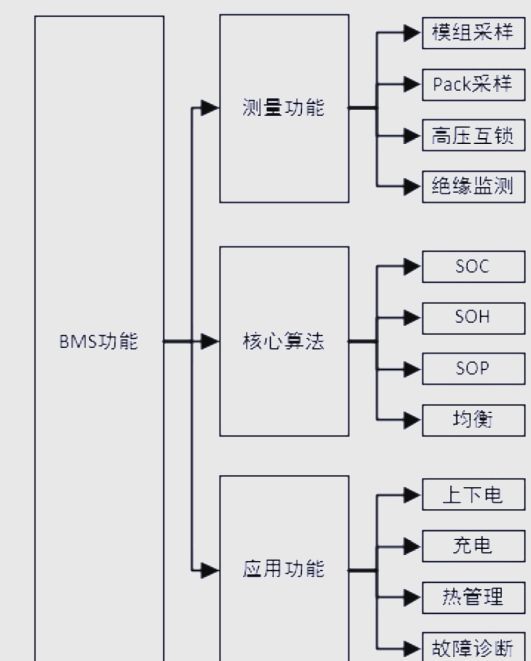

定義：

SOC（State of Charge，電池荷電狀態）反映了電池的剩余容量，即當前所剩電荷量與額定電荷量的比值。
SOE（State of Energy，電池剩余能量狀態）則用來表示電池的剩余能量，也就是當前可釋放的能量與額定能量的比值。
SOH（State of Health，電池健康狀態）衡量的是當前電池與新電池相比的電能存儲能力，具體來說，就是當前電池滿電能量與新電池滿電能量的比值（此定義更為廣泛接受）。
當電池容量降至預設閾值以下時，便標志著其壽命的結束，即EOL（End of Life或End of Line）。這個閾值通常基于電池的設計規格和應用需求來設定。
此外，RUL（Remaining Useful Life，電池的剩余壽命）表示電池在現有狀態下預計可繼續使用的時長。它可以通過分析電池的性能特征和歷史數據來進行估算，通常以時間段或循環次數來呈現。

一種電池soc、soh、soe聯合估算方法

技術領域

本發明涉及電池管理技術領域，具體而言，是一種電池soc、soh、soe的聯合估算方法。

背景技術

隨著新能源汽車市場的持續擴大和儲能規模的日益增長，對電池管理系統的要求也愈發嚴格。在電池管理系統中，soc（荷電狀態）、soh（健康狀態）和soe（能量狀態）的估算顯得尤為重要。這些估算值不僅有助于避免電池的過充、過放以及循環壽命的過快衰減，還能為電池的優化使用提供關鍵數據。

目前，soc和soe的估算方法主要包括安時積分法、卡爾曼濾波法和神經網絡法，而soh的估算則常用循環容量法、模型法以及卡爾曼濾波算法等。由于soc與sop、soe之間存在緊密的聯系，且需要高實時性，因此其估算周期通常被控制在100ms以內。相比之下，soh作為一個反映電池長期性能的參數，對實時性的要求較低，其估算周期可設定為小時或天。

然而，現有的估算方法均存在一定的局限性。例如，安時積分法雖然簡單易懂，但受電流積分器精度的影響較大，容易產生累計誤差?？柭鼮V波法則更適合用于線性系統，而電池soc、soh的估算屬于非線性系統，因此需要采用擴展卡爾曼濾波或無跡卡爾曼濾波等方法進行非線性系統估算。神經網絡法則需要大量的樣本進行訓練，且計算過程較為復雜，同時還會受到電池老化現象的影響。

針對上述問題，本發明提出了一種新的電池soc、soh、soe聯合估算方法。該方法采用ekf算法進行soc、soh、soe的聯合估算，旨在提高計算的準確性和實時性，同時降低計算的復雜度。

實現方式

為了實現上述目的，本發明采用了以下技術方案：
一種電池soc、soh、soe聯合估算方法
包括以下步驟：首先，讀取電池的初始狀態值和容量初始值。接著，依據電池的特性，構建一個二階RC等效電路模型來描述電池的行為。然后，通過混合脈沖功率性能測試（HPPC）采集相關數據，并運用最小二乘法對這些數據進行辨識，從而獲取模型參數，如電池內電阻、極化電阻、極化電容等。一旦獲得了這些參數，就可以根據狀態初始值、容量初始值以及模型參數，利用擴展卡爾曼濾波（EKF）技術來建立電池soc、soh、soe的聯合估算多尺度計算公式。在估算過程中，會先運行soh計算模塊以獲得容量的初步估算值，隨后采集實時的電壓和電流數據。這些實時數據，連同容量初始估算值，將被輸入到soc和soe的計算模塊中，經過計算得出相應的soc和soe值。同時，soc計算模塊中更新后的觀測量會反饋到soh計算模塊中，以進一步提高計算的準確性。通過這種方式，本方法旨在提高電池管理中soc、soh、soe計算的準確性，并降低計算的復雜程度。
濾波(EKF)技術用于建立電池SOC、SOH、SOE的聯合估算多尺度計算公式

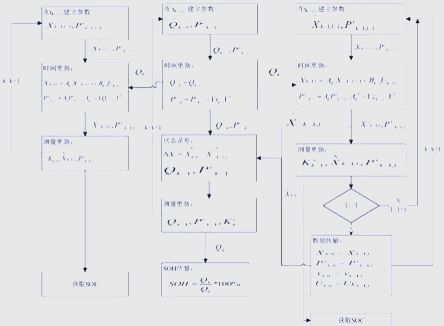

首先，運行SOH計算模塊以獲得容量的初步估算值。隨后，實時采集電壓和電流數據，并將這些實時數據與容量初始估算值一同輸入到SOC和SOE的計算模塊中。經過計算，得出相應的SOC值和SOE值。同時，SOC計算模塊中更新后的觀測量會反饋到SOH計算模塊，以進一步提升計算的精準度。此外，SOE的運行周期設置為1秒，而SOH的運行周期則設置為3600秒，以適應不同的估算需求。

通過采用EKF算法進行聯合估算，本發明不僅確保了SOC和SOE估算的實時性與準確性，同時也保證了SOH估算的精準度，同時降低了計算的復雜度。
電流積分法：通過監測電池充放電過程中的電流變化，并對電流信號進行積分，可以計算出電池輸入/輸出的總電荷量。將此總電荷量與滿充狀態下的電荷量相比較，即可得出電池的SOC估計值。

電壓測量法：利用電池開路電壓與SOC之間的關聯，通過比較電池的開路電壓與已知的電壓-荷電狀態標定曲線，來估算電池的SOC。

單體電壓平均法：在多節電池組成的系統中，通過測量每個電池單體的電壓并計算其平均值，可以估算出整個電池組的SOC。此方法假設電池單體間的電壓差異較小且性能均勻。

卡爾曼濾波法：結合電流、電壓等多種測量數據，利用卡爾曼濾波算法來估算電池的SOC。這種方法能提供更準確的SOC估計，并廣泛應用于商業化電池管理系統中。

開路電壓法：通過測量電池的開路電壓并與已知的電壓-剩余能量關系曲線相比較，來估算電池的剩余能量狀態。

斷開時間法：利用電池在不同負載下的放電特性，記錄電池從滿電到負載斷開的時間，并結合時間-剩余能量關系來推算剩余能量。

定點集成法：通過周期性測量電池的電流和電壓，并將其與時間進行積分來計算總放電能量，再與初始已知能量相比較得出剩余能量狀態。

電化學計算法：根據電池系統的化學反應方程式和已知的反應速率，計算給定時間內的電化學反應量，從而估算出電池的剩余能量狀態。

SOH（電池健康狀態）的估算原理則主要基于電池的容量衰減情況，通過比較實際容量與滿充狀態下的容量，來評估電池的健康狀況。
容量衰減是電池在使用過程中不可避免的現象。隨著充放電循環的進行或時間的推移，電池正極、負極材料的變化、電解液的降解以及內阻的增加，都會導致電池有效容量的逐漸減小。電化學反應，特別是鋰離子電池中的鋰離子嵌入和脫嵌過程，會引發電極材料的損耗和結構變化，進而影響電池性能和容量。此外，內部阻抗的增加也是電池老化的一個重要標志，它會阻礙電流通過電池，從而降低電池性能和可用容量。同時，溫度對電池健康狀態的影響也不容忽視，過高或過低的溫度都會加速電池的容量衰減和內部阻抗增加。

為了評估電池的健康狀態，我們通常采用多種方法。其中，能量積分法通過記錄電池在充放電過程中傳輸?shù)目偰芰縼碛嬎鉙OH，這是一種基于假設的方法，即電池容量衰減程度與傳輸能量成正比。內阻測量法則直接測量電池內部阻抗的變化，以評估電池性能。開路電壓法利用電池開路電壓與健康狀態的關系曲線來估算SOH。另外，容量測量法也是常用的方法之一，它通過周期性測量電池容量并與初始容量進行比較來計算SOH。這些方法各有優缺點，在實際應用中需要根據具體情況選擇合適的方法來評估電池的健康狀態。
容量衰減閾值：電池容量是衡量其性能的關鍵指標。通常，當電池容量衰減至某一特定程度時，會被視為已達EOL（End of Life）狀態。這一閾值可依據實際應用需求來設定，例如，將電池容量衰減至原始容量的80%定義為EOL狀態。

內阻增加閾值：電池內阻的增加也是性能衰減的重要標志。當內阻增長到一定程度，可能會影響電池的輸出穩定性和能力，從而被判定為EOL。同樣，可以根據具體應用需求設定內阻增加的閾值，例如，當內阻增至原始值的兩倍時，即可判定為EOL。

循環次數限制：對于需要頻繁充放電的電池，其EOL狀態可以基于循環次數來判斷。根據電池規格和廠商提供的壽命數據，可以預設一個循環次數作為EOL的依據。一旦電池達到這一循環次數，即可判定其已達EOL。

綜合判斷：在實際應用中，通常會綜合考慮多個因素來判定電池的EOL狀態。例如，可以結合容量衰減、內阻增加以及循環次數等多個指標，采用加權平均或綜合評估方法，以更全面地反映電池的整體健康狀況。

RUL常見計算方法：

基于容量衰減的計算：通過監測電池容量的變化來估算其剩余使用壽命（RUL）。這種方法建立在電池容量與壽命之間的相關性基礎上，通過容量的衰減速率和當前剩余容量來預測未來的充放電循環或使用時間?；趦?nèi)阻增加的計算：通過監測電池內阻的變化來估算RUL。內阻是電池性能衰減的重要指標，隨著充放電循環的增加而逐漸增大。通過建立內阻增加速率與壽命之間的關系模型，可以預測電池的剩余壽命。基于循環次數的計算：對于需要頻繁充放電的電池，可以通過記錄完整的充放電循環次數來估算RUL。結合歷史數據和特定模型，可以估算出剩余的循環次數以及相應的剩余使用時間。

基于統計模型的RUL計算

利用歷史數據和特定的統計方法，如生存分析、加速壽命測試等，可以進一步進行RUL的估算。這些統計模型能夠綜合考慮多種因素，從而更準確地預測電池在實際使用條件下的剩余壽命。
