今天分享的是：儲能大會：鋰電池健康管理與故障診斷

報告共計：33頁

《儲能大會：鋰電池健康管理與故障診斷》主要圍繞鋰離子電池在儲能應用中的健康評估和故障診斷展開，具體內容如下：

1. 研究背景與意義

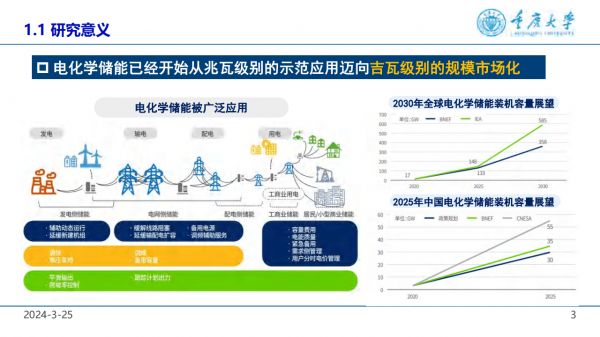

- 儲能發展現狀：電化學儲能正從兆瓦級示范應用邁向吉瓦級規模市場化，廣泛應用于發電、輸電、配電、用電等環節，包括發電側、電網側、配電側、工商業和居民/小型商業儲能等。

- 研究意義

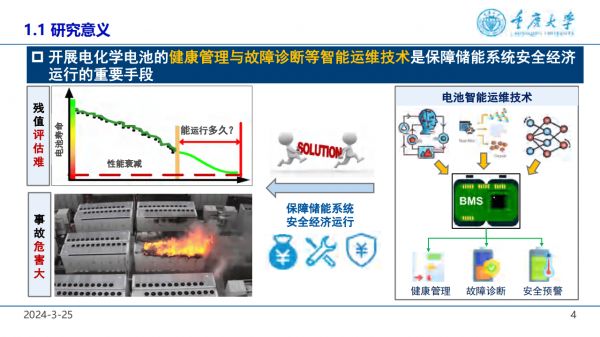

- 保障安全經濟運行：開展電池健康管理與故障診斷等智能運維技術是保障儲能系統安全經濟運行的重要手段，可解決電池殘值評估難、事故危害大等問題。

- 滿足市場需求：隨著儲能市場的快速發展，對電池的健康管理和故障診斷提出了更高的要求，以確保儲能系統的可靠性和穩定性。

2. 關鍵挑戰

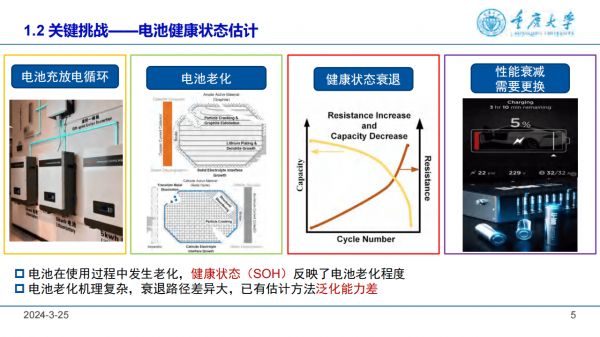

- 電池健康狀態估計

- 老化機理復雜：電池在使用過程中會發生老化，健康狀態反映了電池老化程度，但電池老化機理復雜，衰退路徑差異大。

- 估計方法泛化能力差：已有估計方法難以準確估計不同類型電池的健康狀態，泛化能力差。

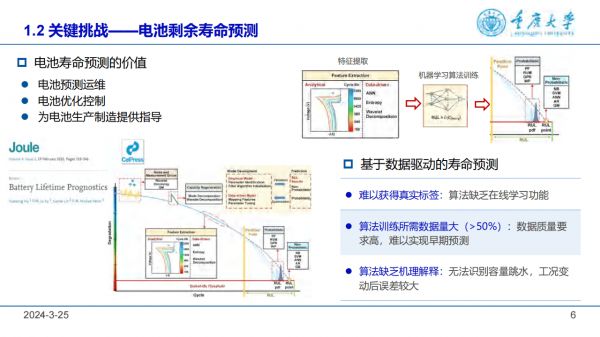

- 電池剩余壽命預測

- 價值體現：對電池壽命進行預測有助于實現電池的預測運維和優化控制，為電池生產制造提供指導。

- 技術難題

- 數據獲取困難：難以獲得真實標簽，算法缺乏在線學習功能，數據質量要求高，早期預測困難。

- 算法解釋性不足：算法缺乏機理解釋，無法識別容量跳水和工況變動后的誤差。

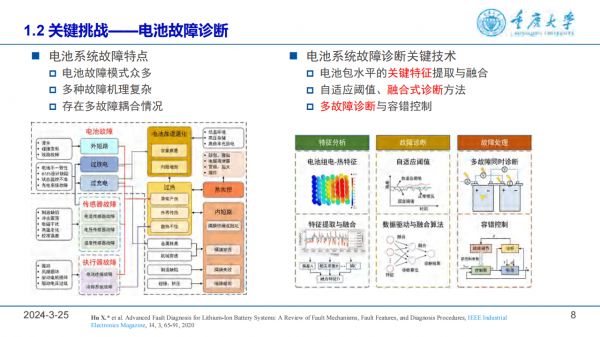

- 電池故障診斷

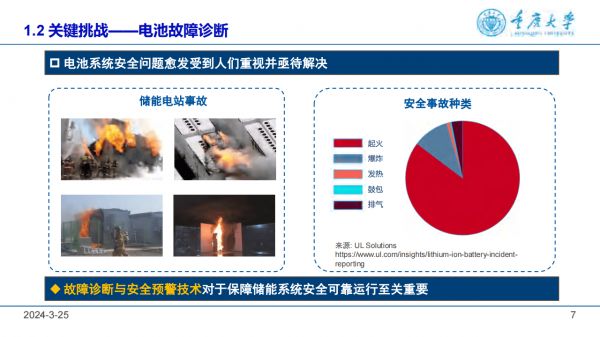

- 安全事故突出：儲能電站事故中，電池系統安全問題愈發嚴重，如起火、爆炸、發熱、鼓包、排氣等，亟待解決。

- 故障特點復雜

- 故障模式眾多：電池故障模式包括內短路、外短路、過充/放、熱失控等。

- 故障機理復雜：多種故障機理相互交織，增加了故障診斷的難度。

- 多故障耦合：電池系統中可能同時存在多種故障，需要進行多故障診斷與容錯控制。

3. 電池健康評估

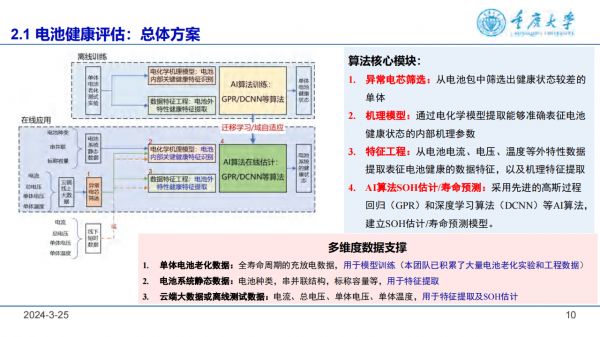

- 總體方案

- 算法核心模塊：包括異常電芯篩選、機理模型、特征工程和AI算法SOH估計/壽命預測等模塊。

- 多維度數據支撐：涵蓋單體電池老化數據、電池系統靜態數據和云端大數據或離線測試數據。

- 核心算法

- 異常電芯篩選模塊：通過提取多維度特征，進行特征處理和綜合評分，實現對異常電芯的篩選，無需模型訓練，可提前數月發現異常電池。

- 機理模型模塊

- 模型選擇：采用基于Pseudo - two - Dimensional（P2D）的全階重構電化學模型，該模型具有收斂快、精度高、可用于大電流和動態工況條件下電池內部參數及外部特性監控等優點。

- 模型優勢：與商用軟件相比，計算速度更快，可應用于健康評估、析鋰診斷、快充策略優化和電池優化設計等領域。

- 特征工程模塊

- 融合式特征篩選方法：解決特征提取方法多樣、有效特征少、冗余特征多的問題，通過融合濾波和封裝法篩選特征。

- 基于隨機局部充電片段的特征提取：從隨機局部充電片段中提取與SOH強相關的健康因子，如充電片段增量容量的均值和標準差。

- 基于機理模型的特征提?。喝诤蠙C(jī)理特征能更有效實現早期預測以及噪聲條件下的高魯棒性。

- SOH估計AI模塊

- 基于衰減類型識別與遷移學習的SOH估計方法：通過無監督學習算法識別電池衰減類型，利用特征和LSTM網絡建立電池SOH估計模型，結合遷移學習方法提高估計精度。

- 基于有限標簽與領域自適應的電池組SOH快速檢測：利用實際充電測試產生標簽，構建電池系統數字孿生模型，產生大量合成數據，通過深度學習建立估計模型，實現電池組SOH的快速檢測。

- 壽命預測AI模塊

- 在役電池系統衰減軌跡預測：利用安時積分公式變換計算電池容量，分析充電數據的月份統計特征與電池容量的相關性，設計特征篩選程序，利用序列對序列（Seq2Seq）模型和高斯過程回歸（GPR）模型進行未來容量軌跡預測。

- 電池包及包內單體衰減趨勢預測：對電池包內電池單體的健康因子的老化趨勢校正，對電池包內電池單體的容量軌跡進行預測，實現電池包壽命預測。

4. 電池故障診斷

- 總體方案

- 算法核心模塊：包括基于模型故障診斷、數據驅動的故障診斷和多故障診斷算法及規則庫。

- 數據支撐：包含云端大數據和線下短時數據。

- 核心算法

- 多故障檢測與分離模塊：根據電壓測量拓?fù)錁?gòu)建診斷測試集，利用基于模型的殘差生成和基于殘差的CUSUM診斷多故障，通過基于殘差的樣本熵分離短路與連接故障。

- 內短路故障診斷模塊

- 診斷方法：基于IC曲線和LOF算法，探究?jī)?nèi)短路造成IC曲線及其參數的變化規律，提取有效特征并構建特征組合，識別內短路電芯。

- 驗證效果：通過實際工況數據驗證，可實現基于數據的早期內短路快速診斷。

- 安全預警：基于無監督學習，提取電池健康及故障相關特征，采用多種分類算法混合聚類，設定安全邊界進行預警故障等級劃分與提前預警時間分析。

綜上所述，該文檔對鋰電池在儲能應用中的健康管理和故障診斷進行了深入研究，提出了一系列有效的算法和技術方案，為保障儲能系統的安全可靠運行提供了重要支持。

以下為報告節選內容

報告共計： 33頁
