編號：

T3182205M-SW

設計簡介：

本設計是基于單片機的運動健康監護手環，主要實現以下功能：

1.計步
2.心率檢測、人體體溫檢測
3.通信預警功能，佩戴者心率過低,自動給預存的號碼發送短信
4.定位功能，如果佩戴者走丟或者手環丟失,家人可定位尋找
標簽：STM32單片機、OLED12864、ADX345、mx30102、SIM900A、DS18B20、GPS

題目擴展：智能手環，老人健康手環

視頻演示：

相關鏈接：

仿真鏈接

基于stm32的運動健康監護手環的設計-仿真設計

開題報告鏈接

基于stm32的運動健康監護手環的設計-開題報告

設計說明書鏈接

基于stm32的運動健康監護手環的設計-設計說明書

軟件安裝：

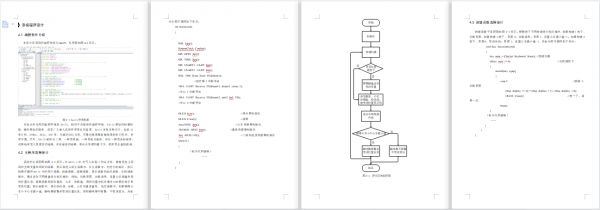

資料預覽

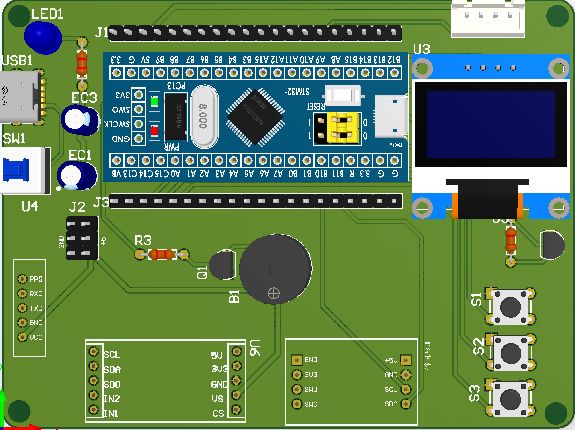

效果圖：

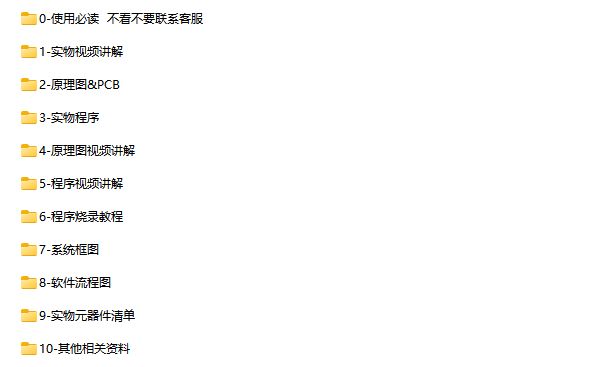

總體資料：

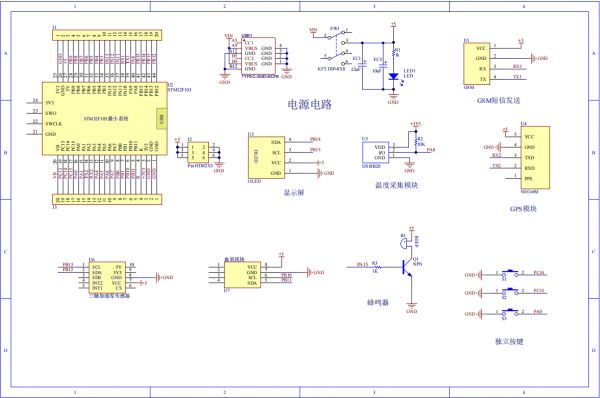

原理圖：

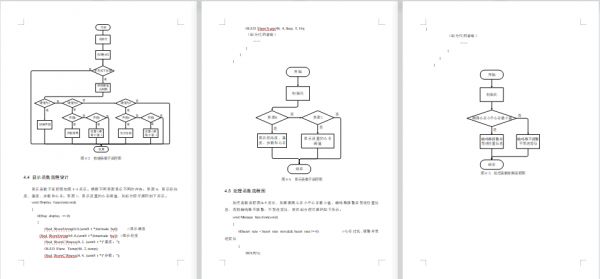

軟件設計流程：

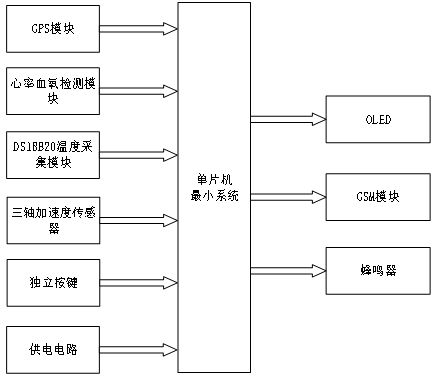

系統框圖：

本設計以STM32F103單片機為核心控制器，加上其他的模塊一起組成基于單片機的運動健康監護手環的整個系統，其中包含中控部分、輸入部分和輸出部分。中控部分采用了STM32F103單片機，其主要作用是獲取輸入部分?jǐn)?shù)據，經過內部處理，控制輸出部分。輸入由六部分組成，第一部分是GPS模塊，用于獲取經緯度位置；第二部分是心率血氧檢測模塊，用于檢測心率值；第三部分是DS18B20溫度采集模塊，用于獲取溫度值；第三部分是三軸加速度傳感器，用于計算步數。第五部分是獨立按鍵，用于切換界面、步數清零、設置心率閾值和發送位置信息；第六部分是供電電路，給整個系統供電。輸出由三部分組成，第一部分是OLED顯示屏，顯示經緯度、步數、心率和溫度值等；第二部分是GSM模塊，當使用者心率小于設定心率最小值，會給綁定的手機號發送使用者的位置信息；最后一部分是蜂鳴器，當心率異常時，蜂鳴器報警。

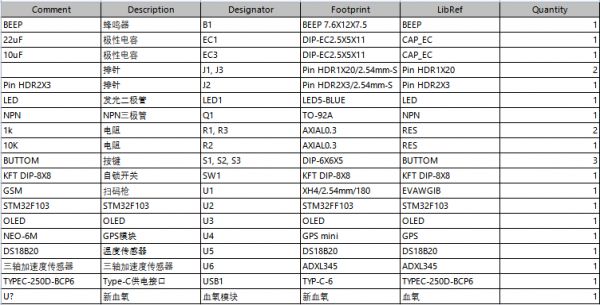

硬件清單：
