1.本發明涉及汽車娛樂系統技術領域，具體涉及一種車載跳舞毯系統及控制方法。

背景技術：

2.隨著智能座艙技術的進一步發展，汽車除了為人們提供了駕駛功能之外，還可以提供更多的娛樂功能。同時，隨著車聯網技術和車載設備通信技術的不斷完善，使得副駕駛的娛樂方式得到大大的拓展。
3.現有的汽車副駕駛位擴展系統多以提供娛樂和游戲功能為主，較少涉及健身功能。在車輛行駛路程較長時，副駕駛位的乘客長時間久坐不動，會對其健康造成一定影響，因此，用戶對兼具健身和娛樂功能的汽車副駕駛位擴展系統有著迫切的需求。

技術實現要素：

4.本發明要解決的技術問題是：提供一種車載跳舞毯系統，能夠擴展汽車副駕駛位的娛樂和健身功能，同時提供一種車載跳舞毯系統控制方法，能夠有效提升車載跳舞毯系統的趣味性和互動性。
5.為解決上述技術問題，本發明采用的技術方案是：一種車載跳舞毯系統，設于汽車副駕駛位，包括車載跳舞毯1和車載控制系統2，所述車載跳舞毯1設于所述副駕駛位腳踏處，所述車載跳舞毯1尺寸與所述副駕駛位尺寸相適配；
6.所述車載控制系統2由車載屏幕3、車載氛圍燈4、車載音響5和車載控制模塊6組成，所述車載控制模塊6內存儲有舞曲文件，所述舞曲文件包括舞曲視頻文件和對應的答案文件；
7.所述車載屏幕3用于播放所述舞曲視頻文件，所述車載控制模塊6用于接收所述車載跳舞毯1傳遞的實時踩踏信號并與所述答案文件相比對，車載控制模塊6根據比對結果對所述車載氛圍燈4和車載音響5進行控制。
8.進一步的，所述車載跳舞毯1從上至下依次設有毛氈層ⅰ、海綿層ⅰ、海綿層ⅱ和毛氈層ⅱ，所述海綿層ⅰ和海綿層ⅱ中間設有通信模塊ⅰ和多個光電感應器，所述毛氈層ⅰ上表面設有多個踩踏鍵位，所述光電感應器位置與所述踩踏鍵位相適配；
9.所述實時踩踏信號包括實時踩踏鍵位和實時踩踏時間，所述答案文件包括正確鍵位和正確時間，所述光電感應器與對應的踩踏鍵位電連接，所述光電感應器通過通信模塊ⅰ將實時踩踏鍵位和實時踩踏時間傳遞給車載控制模塊6。
10.進一步的，所述踩踏鍵位共有九個，具體為上鍵位、下鍵位、左鍵位、右鍵位、左上鍵位、左下鍵位、右上鍵位、右下鍵位和中鍵位，所述九個踩踏鍵位呈九宮格排列。
11.進一步的，所述車載屏幕3設于副駕駛飾板中部，所述車載屏幕3設有通信模塊ⅱ，所述車載屏幕3通過通信模塊ⅱ接收車載控制模塊6傳遞的舞曲視頻文件。
12.進一步的，所述車載氛圍燈4設于副駕駛位頂部，所述車載氛圍燈4設有通信模塊ⅲ，所述車載氛圍燈4通過通信模塊ⅲ接收車載控制模塊6傳遞的燈光控制指令。
13.進一步的，所述車載音響5設于副駕駛位兩側，所述車載音響5設有通信模塊ⅳ，所述車載音響5通過通信模塊ⅳ接收車載控制模塊6傳遞的聲音控制指令。
14.一種車載跳舞毯系統控制方法，基于上述的車載跳舞毯系統，包括如下步驟：
15.s1，讀取選擇的舞曲文件；
16.s2，車載屏幕播放所述舞曲文件中的舞曲視頻文件；
17.s3，識別所述舞曲文件中的答案文件，并采集實時踩踏信號，所述答案文件包括正確鍵位和正確時間，所述實時踩踏信號包括實時踩踏鍵位和實時踩踏時間；
18.s4，判斷所述實時踩踏鍵位與所述正確鍵位是否一致，若是，則執行步驟s5，若否，則執行步驟s6；
19.s5，計算所述實時踩踏時間與所述正確時間的差值t，
20.若t＞1s，則執行步驟s6，
21.若1s≥t＞500ms，則執行步驟s7，
22.若500ms≥t＞200ms，則執行步驟s8，
23.若200ms≥t，則執行步驟s9；
24.s6，車載氛圍燈不閃亮，車載音響不播放慶祝音，車載屏幕顯示踩空；
25.s7，車載氛圍燈1/4閃亮，車載音響以1/4音量播放慶祝音，車載屏幕顯示一般精準；
26.s8，車載氛圍燈1/2閃亮，車載音響以1/2音量播放慶祝音，車載屏幕顯示精準；
27.s9，車載氛圍燈全部閃亮，車載音響滿音量播放慶祝音，車載屏幕顯示非常精準。
28.進一步的，所述舞曲文件存儲在車載控制模塊中，所述步驟s3～s5在所述車載控制模塊中進行。
29.進一步的，所述車載氛圍燈根據車載控制模塊傳遞的燈光控制指令動作；所述車載音響根據車載控制模塊傳遞的聲音控制指令動作。
30.一種乘用汽車，包括如上述的一種車載跳舞毯系統。
31.本發明與現有技術相比具有以下主要的優點：
32.1、提供了一種車載跳舞毯系統，通過在汽車副駕駛位設置定制的車載跳舞毯，采集乘客腳部的踩踏信號，并由車載控制模塊進行處理，從而控制車載屏幕、車載氛圍燈和車載音響實時提供反饋給乘客，能夠同時實現娛樂和健身功能，提升汽車副駕駛位的乘坐體驗。
33.2、提供了一種車載跳舞毯系統控制方法，通過比對乘客的實時踩踏信號與答案文件，將乘客每次的踩踏結果分為不同等級，并控制車載氛圍燈和車載音響執行對應的不同動作，同時通過車載屏幕對等級進行顯示，直觀的反饋給乘客，能夠有效提升車載跳舞毯系統的趣味性和互動性。
附圖說明

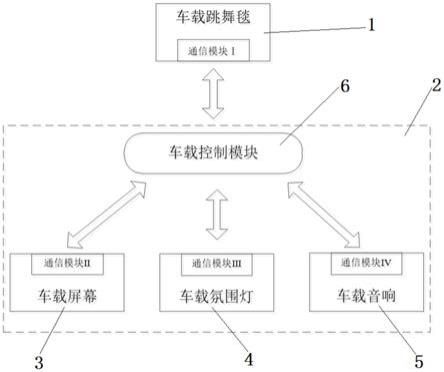

34.圖1為本發明車載跳舞毯系統整體示意圖；
35.圖2為本發明車載跳舞毯系統控制方法流程圖。
36.圖中：1、車載跳舞毯；2、車載控制系統；3、車載屏幕；4、車載氛圍燈；5、車載音響；6、車載控制模塊。
具體實施方式
37.為了使本發明的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本發明進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本發明，并不用于限定本發明。此外，下面所描述的本發明各個實施方式中所涉及到的技術特征只要彼此之間未構成沖突就可以相互組合。
38.需要指出，根據實施的需要，可將本技術中描述的各個步驟/部件拆分為更多步驟/部件，也可將兩個或多個步驟/部件或者步驟/部件的部分操作組合成新的步驟/部件，以實現本發明的目的。
39.本發明提供一種車載跳舞毯系統及其控制方法，汽車副駕駛位的乘客可以結合車載屏幕播放的舞曲視頻動畫，坐在位置上進行腳踏跳舞，在享受游戲樂趣的同時可以活動腿部，從而達到娛樂和健身雙重目的。
40.一、車載跳舞毯系統
41.實施例一，根據本發明實施的一種車載跳舞毯系統，設于汽車副駕駛位，如圖1所示，包括車載跳舞毯1和車載控制系統2，所述車載控制系統2由車載屏幕3、車載氛圍燈4、車載音響5和車載控制模塊6組成。
42.其中，所述車載跳舞毯1設于所述副駕駛位腳踏處，所述車載跳舞毯1尺寸根據所述副駕駛位實際尺寸進行定制；所述車載跳舞毯1通過卡扣的方式固定，保證踩踏時的穩定，其供電的方式可以采用usb連接車載電源，或者電池供電。
43.所述車載跳舞毯1從上至下依次設有毛氈層ⅰ、海綿層ⅰ、海綿層ⅱ和毛氈層ⅱ，所述海綿層ⅰ和海綿層ⅱ中間設有通信模塊ⅰ(本實例中為無線wifi模塊)和多個光電感應器，光電感應器具有響應時間短,信號準確的特點，所述毛氈層ⅰ上表面設有多個踩踏鍵位，所述光電感應器位置與所述踩踏鍵位相適配，所述光電感應器與對應的踩踏鍵位電連接。
44.其中，所述踩踏鍵位共有九個，具體為上鍵位、下鍵位、左鍵位、右鍵位、左上鍵位、左下鍵位、右上鍵位、右下鍵位和中鍵位，所述九個踩踏鍵位呈九宮格排列。
45.當汽車副駕駛位的乘客進行腳踏跳舞時，其踩踏的鍵位將踩踏信號傳給對應的光電感應器，所述光電感應器通過通信模塊ⅰ將實時踩踏鍵位和實時踩踏時間傳遞給車載控制模塊6。
46.進一步的，所述車載控制模塊6內存儲有舞曲文件，所述舞曲文件包括舞曲視頻文件和對應的答案文件；
47.所述車載屏幕3用于播放所述舞曲視頻文件，所述車載控制模塊6用于接收所述車載跳舞毯1傳遞的實時踩踏信號并與所述答案文件相比對，車載控制模塊6根據比對結果對所述車載氛圍燈4和車載音響5進行控制。
48.其中，所述實時踩踏信號包括實時踩踏鍵位和實時踩踏時間，所述答案文件包括正確鍵位和正確時間，
49.更進一步的，所述車載屏幕3設于副駕駛飾板中部，所述車載屏幕3設有通信模塊ⅱ(本實例中為無線wifi模塊)，所述車載屏幕3通過通信模塊ⅱ接收車載控制模塊6傳遞的舞曲視頻文件。
50.更進一步的，所述車載氛圍燈4設于副駕駛位頂部，所述車載氛圍燈4設有通信模塊ⅲ(本實例中為無線wifi模塊)，所述車載氛圍燈4通過通信模塊ⅲ接收車載控制模塊6傳
遞的燈光控制指令。
51.更進一步的，所述車載音響5設于副駕駛位兩側，所述車載音響5設有通信模塊ⅳ(本實例中為無線wifi模塊)，所述車載音響5通過通信模塊ⅳ接收車載控制模塊6傳遞的聲音控制指令。
52.二、車載跳舞毯系統控制方法
53.基于同一發明構思，本技術實施例還提供了一種車載跳舞毯系統控制方法，通過計算比對乘客的實時踩踏信號與答案文件，將乘客每次的踩踏結果分為a、b、c、d四個等級，根據不同等級，車載氛圍燈和車載音響執行對應的動作，同時車載屏幕對等級進行顯示，直觀的反饋給乘客。
54.其中，a等級代表非常精準，b等級代表精準，c等級代表一般精準，d代表踩空。
55.如圖2所示，所述車載跳舞毯系統控制方法具體包括如下步驟：
56.s1，讀取選擇的舞曲文件，具體為副駕駛乘客在車載控制模塊6中選擇想跳的舞曲文件；
57.s2，車載屏幕3播放所述舞曲文件中的舞曲視頻文件；
58.s3，車載控制模塊6識別所述舞曲文件中的答案文件，并采集實時踩踏信號；
59.其中，所述答案文件包括正確鍵位和正確時間，所述實時踩踏信號包括實時踩踏鍵位和實時踩踏時間；
60.s4，車載控制模塊6判斷所述實時踩踏鍵位與所述正確鍵位是否一致，若是，則執行步驟s5，若否，則執行步驟s6；
61.s5，車載控制模塊6計算所述實時踩踏時間與所述正確時間的差值t，
62.若t＞1s，則執行步驟s6，
63.若1s≥t＞500ms，則執行步驟s7，
64.若500ms≥t＞200ms，則執行步驟s8，
65.若200ms≥t，則執行步驟s9；
66.s6，車載氛圍燈不閃亮，車載音響不播放慶祝音，車載屏幕顯示踩空；
67.s7，車載氛圍燈1/4閃亮，車載音響以1/4音量播放慶祝音，車載屏幕顯示一般精準；
68.s8，車載氛圍燈1/2閃亮，車載音響以1/2音量播放慶祝音，車載屏幕顯示精準；
69.s9，車載氛圍燈全部閃亮，車載音響滿音量播放慶祝音，車載屏幕顯示非常精準。
70.進一步的，所述車載氛圍燈根據車載控制模塊傳遞的燈光控制指令動作；所述車載音響根據車載控制模塊傳遞的聲音控制指令動作。
71.基于同一發明構思，本技術實施例還提供了一種乘用汽車，包括如上所述的一種車載跳舞毯系統。
72.實施例二，本實施例的原理和技術方案與實施例一基本相同，其不同之處在于：所述通信模塊ⅰ、通信模塊ⅱ、通信模塊ⅲ、通信模塊ⅳ均為usb連接模塊，通過導線進行數據傳輸。
73.實施例三，本實施例的原理和技術方案與實施例一基本相同，其不同之處在于：所述通信模塊ⅰ、通信模塊ⅱ、通信模塊ⅲ、通信模塊ⅳ均為藍牙通信模塊，通過無線藍牙連接進行數據傳輸。
74.采用上述的一種車載跳舞毯系統，通過在汽車副駕駛位設置定制的車載跳舞毯，采集乘客腳部的踩踏信號，并由車載控制模塊進行處理，從而控制車載屏幕、車載氛圍燈和車載音響實時提供反饋給乘客，能夠同時實現娛樂和健身功能，提升汽車副駕駛位的乘坐體驗。
75.采用上述的一種車載跳舞毯系統控制方法，通過比對乘客的實時踩踏信號與答案文件，將乘客每次的踩踏結果分為不同等級，并控制車載氛圍燈和車載音響執行對應的不同動作，同時通過車載屏幕對等級進行顯示，直觀的反饋給乘客，能夠有效提升車載跳舞毯系統的趣味性和互動性。
76.本領域的技術人員容易理解，以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本發明的保護范圍之內。
