本發明涉及康復器械，尤其涉及一種輔助減重支撐系統以及跟隨式康復訓練系統。

背景技術：

1、康復訓練對于因腦卒中或其他事故導致的下肢運動功能障礙訓練對象恢復行走能力至關重要。

2、目前，下肢康復訓練設備的支撐方式主要包括兩類，其中一類通過懸吊減重的方式，將訓練對象綁縛到設備上進行訓練；另一類是訓練對象穿戴下肢康復訓練設備后，通過手持拐杖來支撐外骨骼設備及自身身體重量，進行訓練。

3、對于訓練對象懸吊的支撐方式，訓練對象的活動自由度有限，懸吊的帶子容易勒到訓練對象，造成訓練對象二次損傷。重要的是訓練對象不能夠?qū)崿F(xiàn)下地整體協調性的訓練。訓練對象在原地進行康復訓練，其康復效果，以及給訓練對象的心理感受，與“真實的下地行走”都存在一定的差距。

4、而通過拄拐訓練方式的下肢康復訓練設備，由于需要訓練對象通過自身上肢力量來使用拐杖，需要訓練對象有很強的臂力，只能用于下肢癱瘓，但上肢健康的訓練對象，例如對于中風、偏癱、腦損傷、肌無力等類型的訓練對象，則無法使用此類外骨骼設備，存在較大的局限性。而且拄拐行走特別容易摔倒，訓練的安全性很低。而且采用拐杖平衡外骨骼時，這類下肢康復訓練設備無法保證質心的正常運動規律。采用拐杖康復訓練中，質心由訓練對象控制，導致質心運動規律與正常行走的質心運動規律不一致，需要人通過拐杖不斷干預調整的問題。

5、上述兩類支撐方式的下肢康復訓練設備訓練效果不理想，安全性也比較低，存在穿戴、脫卸步驟繁瑣的問題，而頻繁攙扶、搬運訓練對象無疑會消耗醫護人員極大的體力。

技術實現思路

1、為了提升現有技術中下肢康復訓練設備的訓練人群類型以及訓練效果和安全性，本發明從改變訓練過程的支撐方式入手，提供了一種輔助減重支撐系統以及跟隨式康復訓練系統。

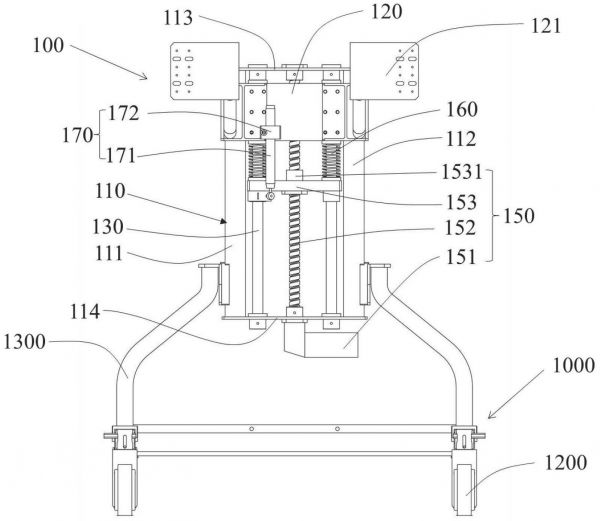

2、本發明在第一方面提供了一種輔助減重支撐系統，其包括：底座；固定至所述底座的主架；沿所述主架在第一范圍內可滑動的支撐件；以及調節組件，所述調節組件控制所述支撐件沿所述主架滑動到設定位置，所述支撐件在所述調節組件的作用下相對所述支撐面在第二范圍內運動，并輸出支撐力。

3、更進一步地，其中，所述調節組件包括動力調節裝置，所述動力調節裝置包括動力裝置、控制裝置和運動裝置，其中，所述運動裝置與所述支撐件聯動，所述控制裝置控制所述動力裝置的運行，所述動力裝置的運行輸出動力源用以驅動所述運動裝置沿所述主架在所述第一范圍內滑動，所述運動裝置沿所述主架滑動時帶動所述支撐件沿所述主架滑動到所述設定位置；所述動力裝置的運行輸出動力源還用以驅動所述運動裝置帶動所述支撐件在所述第二范圍內運動，或者，所述動力調節裝置提供彈性形變力使得所述支撐件可相對所述支撐面在第二范圍內運動。

4、更進一步地，其中，所述動力調節裝置還包括：提供彈性形變力的彈性調節裝置，所述支撐件連接至所述彈性調節裝置，所述彈性調節裝置提供彈性形變力以調節所述支撐力，并且所述支撐件可在所述彈性調節裝置的彈性形變力作用下在所述第二范圍內運動。

5、更進一步地，其中，所述動力調節裝置還包括檢測傳感器，所述檢測傳感器用于感知作用于所述支撐件上的力或所述支撐件的移動，所述控制裝置根據所述檢測傳感器感知的力或移動，控制所述動力裝置的運行輸出動力源用以驅動所述運動裝置帶動所述支撐件在所述第二范圍內運動；或者，

6、所述動力調節裝置還包括提供彈性形變力的彈性調節裝置和檢測傳感器，所述支撐件連接至所述彈性調節裝置，所述檢測傳感器用于感知作用于所述支撐件上的力或所述支撐件的移動，所述控制裝置根據所述檢測傳感器感知的力或移動，控制所述動力裝置的運行輸出動力源，用以驅動所述運動裝置調節所述彈性調節裝置的彈性形變力，帶動所述支撐件在所述第二范圍內運動，以調節所述第二支撐力。

7、更進一步地，其中，所述調節組件還包括導向裝置，其中所述導向裝置固定至所述主架，并限定所述運動裝置和所述支撐件沿所述主架進行垂直運動的軌跡。

8、更進一步地，其中，所述系統還包括用戶指令接收單元，用于接收外部輸入的有關支撐力的調節命令，所述控制裝置根據所述調節命令，自動調節所述支撐力；所述指令接收單元至少采用以下方式之一實現：

9、在所述系統上設置輸入輸出設備，用于接收用戶輸入的所述調節命令；和，

10、在所述系統上設置有線或無線通信組件，用于從外部終端設備接收所述調節命令。

11、更進一步地，其中，所述底座包括座體，以及固定至所述座體的移動件；其中，所述主架固定至所述座體，所述移動件可移動地承載在所述支撐面上；所述支撐件連接一個腰部連接平臺，所述腰部連接平臺用于固定訓練對象的腰部。

12、更進一步地，其中，所述調節組件包括固定在所述主架和或所述底座上的支撐力粗調機構和支撐力精調機構，所述支撐力粗調機構和支撐力精調機構的支撐力輸出端連接所述支撐件；

13、所述支撐力粗調機構輸出傳導至所述支撐組件的第一支撐力，所述第一支撐力使所述支撐件維持在所述主架上的設定位置；

14、所述支撐力精調機構輸出傳導至所述支撐組件的第二支撐力，所述第二支撐力使所述支撐件相對所述支撐面在第二范圍內運動，調節所述支撐件輸出的支撐力維持在設定等級范圍內。

15、本發明的第二方面提供了一種輔助減重支撐控制系統，承載支撐面上，其包括：底座；固定至所述底座的主架；沿所述主架可滑動的支撐件；調節組件，所述調節組件控制所述支撐件輸出的支撐力，所述調節組件包括固定在所述主架和或所述底座上的支撐力粗調機構和支撐力精調機構，所述支撐力粗調機構和支撐力精調機構的支撐力輸出端連接所述支撐件；所述支撐力粗調機構輸出傳導至所述支撐組件的第一支撐力，所述第一支撐力使所述支撐件維持在所述主架上的設定位置；所述支撐力精調機構輸出傳導至所述支撐組件的第二支撐力，所述第二支撐力使所述支撐件相對所述支撐面在第二范圍內運動，調節所述支撐件輸出的支撐力維持在設定的等級范圍內。

16、更進一步地，其中，所述支撐力粗調機構包括動力調節裝置，所述動力調節裝置包括動力裝置、控制裝置和運動裝置；

17、所述運動裝置與所述支撐件聯動；

18、所述控制裝置控制所述動力裝置的運行，所述動力裝置的運行輸出動力源用以驅動所述運動裝置沿所述主架在所述第一范圍內滑動到設定位置，為所述支撐件提供所述第一支撐力。

19、更進一步地，其中，所述支撐力精調機構包括輔助動力調節裝置，所述輔助動力調節裝置包括：

20、提供彈性形變力的彈性調節裝置，所述支撐件連接至所述彈性調節裝置，所述彈性調節裝置提供彈性形變力以調節所述第二支撐力，并且所述支撐件可在所述彈性調節裝置的彈性形變力作用下在所述第二范圍內運動；或者，

21、檢測傳感器，所述檢測傳感器用于感知作用于所述支撐件上的力或所述支撐件的移動，所述控制裝置根據所述檢測傳感器感知的力或移動，控制所述動力裝置的運行輸出動力源用以驅動所述運動裝置帶動所述支撐件在所述第二范圍內運動，為所述支撐件提供所述第二支撐力；或者，

22、提供彈性形變力的彈性調節裝置和檢測傳感器，所述支撐件連接至所述彈性調節裝置，所述檢測傳感器用于感知作用于所述支撐件上的力或所述支撐件的移動，所述控制裝置根據所述檢測傳感器感知的力或移動，控制所述動力裝置的運行輸出動力源，用以驅動所述運動裝置調節所述彈性調節裝置的彈性形變力，帶動所述支撐件在所述第二范圍內運動，以調節所述第二支撐力。

23、更進一步地，其中，所述系統還包括用戶指令接收單元，用于接收外部輸入的有關支撐力的調節命令，所述控制裝置根據所述調節命令，自動調節所述第一支撐力和第二支撐力；所述指令接收單元至少采用以下方式之一實現：

24、在所述系統上設置輸入輸出設備，用于接收用戶輸入的所述調節命令；和，

25、在所述系統上設置有線或無線通信組件，用于從外部終端設備接收所述調節命令。

26、更進一步地，其中，所述底座包括座體，以及固定至所述座體的移動件；其中，所述主架固定至所述座體，所述移動件可移動地承載在所述支撐面上；所述支撐件連接一個腰部連接平臺，所述腰部連接平臺用于固定訓練對象的腰部或髖部。

27、更進一步地，其中，所述等級范圍根據所述系統的負載物作用于所述支撐面上的力的大小來設定。

28、本發明的第三方面提供了一種跟隨式康復訓練系統，其包括：前述任一實施方式實現的輔助減重支撐控制系統，和，下肢康復訓練設備，所述下肢康復訓練設備包括腰部連接平臺，所述輔助減重支撐控制系統中的所述支撐件連接所述腰部連接平臺，為所述腰部連接平臺提供支撐力，所述腰部連接平臺用于固定訓練對象的腰部或髖部。

29、本發明從改變康復步態訓練過程的支撐方式入手，提供了一種步態訓練設備輔助減重支撐系統，該系統還原動態變化的地面作用反力，使得人體質心在運動時按照正常規律持續移動，確保了訓練步態的自然正常，更符合正常人步態，從而達到更好的步態訓練效果。同時在訓練過程中保護訓練對象，防止摔倒，且還可以擴展訓練人群類型，將訓練人群擴展到癱瘓程度更嚴重的情況，比如高位癱瘓。而且可以通過控制系統能夠自動調節輔助支撐力，不需要用戶進行復雜的操作和設置，從而使得步態訓練設備輔助減重支撐系統配合下肢康復訓練設備使用時，更加簡便、安全，并且步態訓練時還可以模擬人的行走，而不需要通過懸吊減重的方式將訓練對象綁縛在設備上，或者利用手持拐杖來協助下肢康復訓練設備的使用，從而靈活性更大，且更加安全。
