振蕩器（英文：oscillator）是用來產生重覆電子訊號（通常是正弦波或方波）的電子電路。

低頻振蕩器（low-frequency oscillator，或稱LFO）是指產生20赫～20千赫正弦波信號的振蕩器 [1]（有的定義為產生頻率在0.1赫茲到10赫茲之間交流訊號的振蕩器）。這個詞通常用在音訊合成中，用來區別其他的音訊振蕩器。

振蕩電路的作用

振蕩電路是一種能量轉換裝置，它無需外加信號，就能自動地把直流電轉換成具有一定頻率、一定振幅和一定波形的交流信號?？勺鳛楦鞣N信號源及調幅或調頻的載波信號等。 [2]

振蕩電路的分類

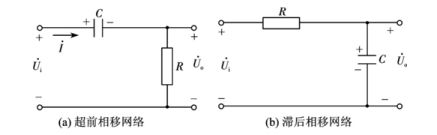

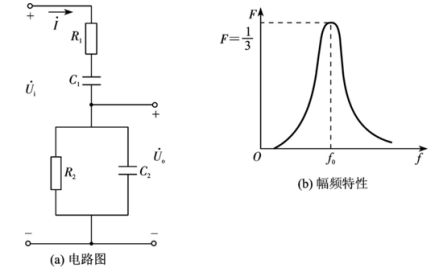

振蕩器可分為兩大類：一類是正弦波振蕩器，其輸出波形是正弦波，用途極為廣泛。如各種頻率的正弦波信號發生器，本振、載波振蕩器等。另一類是非正弦波振蕩器，其輸出波形明顯不是正弦波，而是包含豐富的諧波。如方波、尖頂脈沖、鋸齒波、三角形波等。它們廣泛地用于計數、計時及RC振蕩電路和晶體振蕩器中。 [2]

振蕩電路的振蕩條件

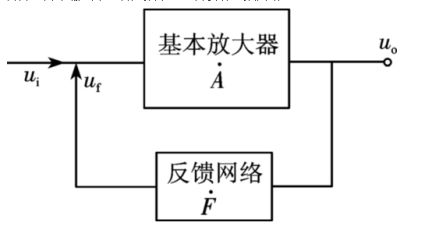

振蕩電路的方框圖如圖1所示。如果從輸出電壓uo中取出與輸入電壓ui同相位的正反饋電壓uf，且uf=ui，則就可用反饋的信號代替輸入信號。這樣放大電路不要輸入信號也能夠保持輸出電壓uo。這時正反饋放大電路就變成了自激振蕩器。由此可見，一個放大電路產生振蕩的條件是： [2]

(1)　相位條件　振蕩電路中必須有一個由放大器和正反饋網絡構成的反饋環，要保證反饋到放大電路輸入端的電壓相位與原輸入電壓相位一致，形成正反饋。

(2) 幅度條件　為了持續振蕩，穩定輸出，反饋到放大電路輸入端的電壓不得低于原輸入電壓。

另外，為了輸出某一特定頻率，還需要有選頻網絡。

圖1　振蕩器的方框圖

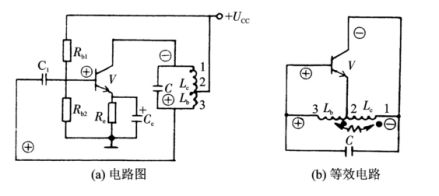

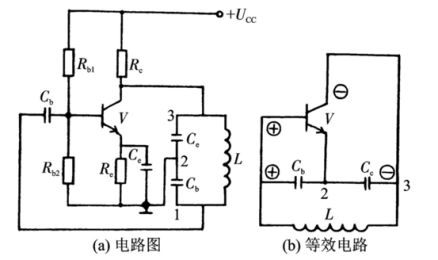

變壓器反饋式振蕩器

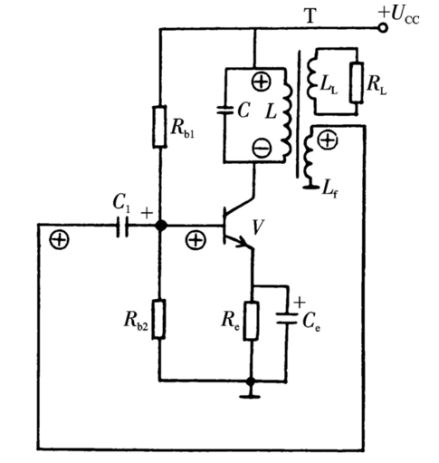

電路如圖2所示，其中C、L作為選頻網絡，電路類似于調諧放大器，但無需外加輸入信號，而是通過變壓器耦合把輸出信號反饋到輸入端。一般滿足幅度起振平衡條件是沒問題的，關鍵是相位平衡條件，即要求是正反饋。從圖中標的瞬時極性可知，滿足正反饋要求，可以產生振蕩。 [2]
