私人健康助理系統:“App+硬件+云端”管理個人健康

來源:泰然健康網 時間:2024年12月21日 05:33

  隨著“互聯網+醫療”模式的應用和發展,“App+硬件+云端”逐漸成為移動醫療發展的主流趨勢,越來越多的移動醫療App內置在手機中來借助傳感器記錄人體指標和收集數據,通過移動醫療App+智能穿戴設備為用戶提供自動化的數據輸人服務。這些數據為可以提供疾病診斷的智能診斷式移動醫療App的研發提供有力支撐,極大提高了醫療數據收集的準確性和便利性,在未來的醫藥健康領域必將發揮更重要的作用。

  本文介紹了個人健康助理App的設計與實現。調研市場主流App,通過分析App功能以及界面的優缺點,結合現有資源和用戶需求,設計出個人健康助理App的總體架構,在架構的基礎上設計代碼并實現,最后完成對App的測試工作。

  系統需求分析

  系統總體功能架構分析

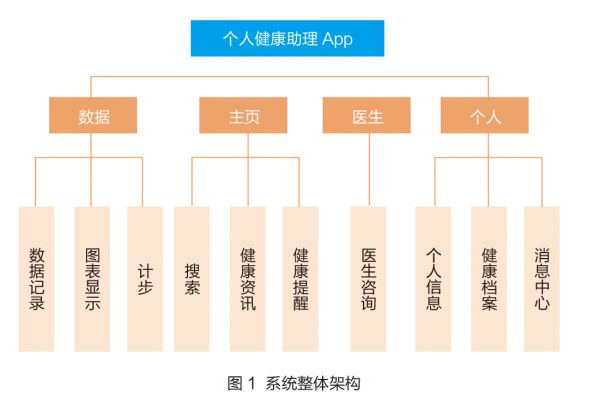

  個人健康助理系統在整體功能結構上將系統分為數據、主頁、醫生個人四個模塊,詳見圖1。

  數據模塊:主要實現血壓、血糖等數據的記錄,包括手動輸入和自動錄入,將數據庫中的數據以折線圖形式直觀地顯示出來,以及計步功能。

  主頁模塊:主要實現疾病和癥狀的搜索功能,健康資訊即科普類文章的推送,健康提醒功能可以設置鬧鐘提醒人們按時吃藥或進行測量。

  醫生模塊:實現私人醫生咨詢,用戶可以按科室、地區、醫院等查找醫生,并可向醫生咨詢問題。

  個人模塊:實現了個人基本信息的獲取,健康檔案中可以查看最近一次的身體情況報告,在消息中心中可以查看向醫生咨詢記錄。

  系統功能性需求分析

  經過調研發現,個人健康助理系統的用戶可分為兩類,分別是醫生用戶和普通用戶。普通用戶可查詢個人健康助理各項功能,醫生用戶需要向普通用戶提供咨詢服務。

  1.普通用戶需求

  普通用戶通過系統可以完成對健康數據的管理,疾病搜索,向醫生咨詢,查看推送的資訊以及設置提醒事項。

  2.醫生用戶需求

  醫生用戶通過系統可以管理自己的個人信息,維護自己的用戶列表。

  系統性能需求分析

  系統可用性:要求保證功能正常使用,所有通信均支持IPv6協議,界面符合邏輯,便于操作,頁面最長響應時間不超過5秒。系統安全性:要求系統前后端提供密碼加密措施;確保系統和個人信息的安全;基本的漏洞防范。

  系統總體設計

  系統總體技術架構設計

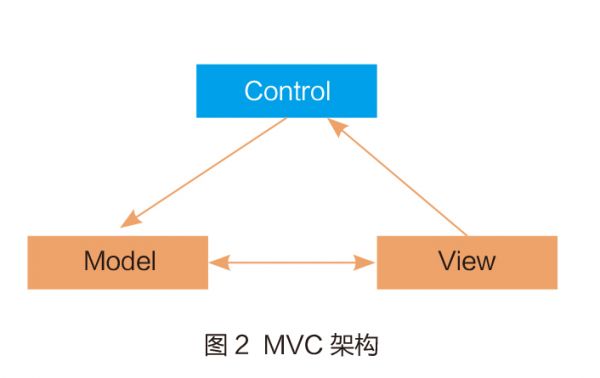

  個人健康助理系統采用MVC架構,見圖2。MVC模式(Model-View-Controller)是軟件工程中的一種軟件架構模式,把軟件系統分為三個基本部分:模型(Model)、視圖(View)和控制器(Controller)。其中M層處理數據,業務邏輯等;V層處理界面處理的結果;C層起橋梁作用,控制V層和M層通信來分離視圖和業務邏輯。在Android中,對于模型層,我們針對業務模型,建立數據結構和相關的類,Model是與View無關,但和業務相關,比如對數據庫的操作、對網絡的請求都應該在Model里面處理;對于視圖層,使用XML文件進行界面的描述;對于控制層,Activity和Fragment一般處理用戶交互問題,它可以讀取視圖層的數據,并向模型層發送數據請求。

  系統物理拓?fù)浼軜?gòu)設計

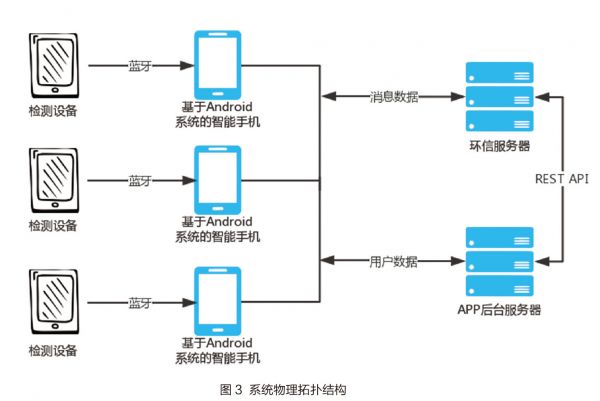

  個人健康助理系統中主要有手機客戶端、檢測設備、App后臺服務器、環信服務器四類實體。其中檢測設備通過藍牙與手機客戶端連接,將數據傳輸至手機,手機客戶端通過Http協議與App后臺服務和環信服務器相連,實現數據上傳至服務器。圖3為系統物理拓?fù)浣Y(jié)構圖。

  系統設計與實現

  系統流程

  經過調研,結合項目需求與現有資源,本文設計出如下系統流程。首先,用戶打開App進入登錄頁面,用戶可根據需要登入或注冊新用戶;用戶登入后進入主界面。主界面分為四個Tab,依次為數據,首頁,醫生和個人。在數據界面,可選擇需要測量種類進行測量或記錄,查看步數以及最近一次的測量數據。當點擊某一項數據時,可以在新的頁面顯示更多該項數據以及它的圖表;在首頁界面,可以通過搜索框搜索疾病,查看健康資訊以及設置健康提醒;在醫生界面,顯示各個科室的列表,當點擊具體科室可以顯示此科室的醫生列表,此外,還可以通過位置和排序方式進一步篩選列表中的醫生,選中一位醫生時,進入醫生詳情界面,在此界面可以查看醫生詳情以及咨詢醫生;在個人界面,可以對個人信息進行設置,填寫健康檔案信息、查看醫生消息等。

  登錄模塊

  客戶端安裝運行后進入登錄界面。未注冊用戶通過“注冊”按鈕進入注冊界面,系統通過EditText獲取用戶名、密碼后,上傳至服務器,根據服務器的返回值來確定用戶是否注冊成功。已注冊用戶輸入用戶名密碼,同樣將用戶名密碼上傳至服務器,根據服務器返回值提示是否登錄成功。

  IPv6協議支持

  本系統涉及到通信部分有兩種,一種是Android手機與服務器之間的通信,另一種是Android手機與檢測設備之間的通信。對于前者,Android4.0版本以上的手機均支持IPv6,同時,還需要在與服務器通信的過程中使用IPv4/v6兼容API;對于后者,系統使用的藍牙協議規范最低標準設置為藍牙4.2標準。藍牙4.2是藍牙技術聯盟于2014年12月推出的新的規范,提出了IPv6網絡支持。

  數據模塊

  數據模塊包括血壓、血糖等數據收集、存儲和圖形化展示。

  數據收集包括手動輸入數據和通過藍牙連接設備自動錄入數據。手動輸入通過EditText獲取已輸入的數據,并判斷數據的合理性;自動輸入通過藍牙連接設備,藍牙連接的具體實現步驟如下:

  首先檢測終端是否支持藍牙,并判斷藍牙是否可用。然后,自定義一個繼承自Service并實現了BluetoothAdapter.LeScanCallback接口的BleService類,在BleService中實現BluetoothGattCallback()方法完成藍牙連接后的回調。同時,使用Handler實現藍牙線程與主線程之間的通信。接著,在主線程中通過bindService()方法啟動BleService,分別通過BleService的MSG_REGISTER關鍵字注冊藍牙服務,MSG_START_SCAN關鍵字掃描藍牙服務,最后通過MSG_DEVICE_CONNECT關鍵字連接藍牙設備,實現設備的連接過程。

  數據存儲分為本地存儲和服務器存儲。本地存儲使用Sqlite實現。Sqlite的實現過程如下:

  首先,自定義一個繼承自SQLiteOpenHelper的DbHelper類,通過實例化DbHelper類,獲取數據庫寫權限,然后通過表名實現對數據庫表的增刪改查操作;服務器存儲通過HttpClient類實現,首先對HttpClient類的實例設置Url和連接超時時間等參數,將數據封裝在類型為NameValuePair的List中,然后通過HttpClient實例的execute()方法獲取服務器響應,最后根據相應結果判斷數據是否上傳成功。

  數據的圖形化展示使用第三方庫MPAndroidChart和helloCharts實現圖表的繪制。

  搜索

  搜索功能主要使用貝葉斯網絡(BayesNetwork)結構實現。貝葉斯網絡是一種概率圖型模型,借由有向無環圖得知一組隨機變量及其n組條件概率分配的性質。用貝葉斯網絡來表示疾病和其相關癥狀之間的概率關系。

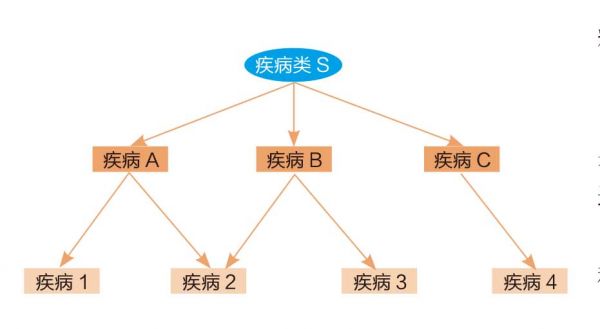

  通過JSMILE建立一個已知結構的有向圖,設置他們的初始概率以及條件概率,來構造一個由疾病、癥狀節點構成的貝葉斯網絡,如圖4所示。

  圖中的葉子節點表示癥狀,非葉子節點表示疾病,用箭頭表示因果關系,在已知節點概率以及疾病對應癥狀條件概率的情況下,根據癥狀可以計算出某些潛在疾病的概率,供用戶參考。

  醫生咨詢

  醫生咨詢,主要包括根據條件篩選醫生與同醫生的即時通訊功能。

  醫生的篩選通過選擇位置、科室以及排序?qū)崿F(xiàn)。當點擊其中一個選項時,彈出一個由左右兩個List組成的兩級列表,以位置為例,左邊列表顯示省列表,右邊列表顯示市列表。根據選擇的選項篩選出符合條件的醫生,以列表的形式顯示出來。

  與醫生的即時通訊通過第三方的即時通訊接口“環信”實現。消息通信的過程大致如圖4所示。

  用戶之間的消息傳遞,首先發送到環信服務器,環信服務器可將消息直接送達目標用戶。同時,App后臺服務器處理消息回調并通過RESTAPI返回至環信服務器。RESTAPI是一種設計風格。由于前端設備層出不窮,包括手機、平板、桌面電腦、其他專用設備等,必須要有一種統一的機制,方便前端設備與后端進行通信。由此而產生了RESTAPI。

  計步、資訊和鬧鈴

  計步功能通過Service實現。在MainActivity中啟動一個繼承自Service類的StepService類,在StepService類中可以獲取傳感器的實例,通過傳感器實例獲取當時的步數。在計步界面中,我們通過一個線程每500ms向傳感器請求更新一次數據,以期在計步界面實時更新計步數據。每次存在數據更新操作或在Activity的生命周期更替時,將計步數據更新至數據庫。

  資訊功能通過用戶喜好對用戶設置標簽,服務器根據標簽向用戶推送相應的科普類文章。

  鬧鈴功能通過四大組件之一的BroadcastReceiver實現。首選自定義一個類繼承BroadcastReceiver類,并重寫onReceive()函數,在onReceive()函數中實現觸發鬧鈴后的效果。然后在鬧鈴界面完成鬧鈴的注冊,最后通過AlarmManager設置廣播延遲的時間。當廣播發出后觸發onReceive()函數從而達到鬧鈴提醒的效果。

  個人信息

  在健康檔案界面,收集個人資料、生活習慣及健康記錄等信息,當用戶填寫完成后,通過SharedPreference保存到本地,并上傳至服務器。在消息中心界面可以查看同醫生通信的記錄。

  總結

  個人健康助理系統能夠管理自身的健康,達到健康助理的效果。在功能上,App實現數據的記錄及查詢,使用戶隨時隨地了解自身的健康狀態,醫生咨詢功能使用戶在有疑慮時得到專業的解答,同時實現了癥狀-疾病的搜索,并以概率形式展示出來,使用戶了解可能會發生的疾病及其概率,這也是本項目的一個創新點。項目的不足之處在于,現在沒有足夠的醫生資源和疾病數據,在醫生咨詢和搜索模塊沒有完整的實現??偟膩碚f,個人健康助理系統能夠促進個人的健康,提高人們的健康意識,有著良好的應用前景。

  (作者單位南京大學計算機科學與技術系)
