近年來可穿戴健康監測設備逐漸成為科研領域的關注重點，尤其是在醫學健康檢測領域，輕量化、智能化可穿戴設備發揮著不可替代的作用。然而，傳統可穿戴設備在續航時間、傳感性能、尺寸等方面依然有很大提升空間，針對這一現象，加州大學圣地亞哥分校（UCSD）的研究團隊在《Nature Electronics》期刊上發布了一項重大創新成果，他們開發出了一款集自主能源管理與高效代謝監測于一體的指尖可穿戴微電網系統。

該裝置緊緊纏繞在手指上，從一個意想不到的來源——指尖的汗液中獲取能量。盡管指尖很小，但卻是人體最活躍的汗腺之一，每個指尖都布滿了一千多個汗腺。即使在休息時，這些汗腺也能產生比身體其他部位多100到1000倍的汗液。這種持續不斷的自然排汗（無需任何刺激或體力活動）提供了可靠的能量來源，即使在不活動或睡眠期間也能為設備提供能量。

現有的可穿戴健康監測設備多依賴于外部電源或大型電池，這限制了用戶的活動范圍和設備的便攜性。此外，傳統能量收集方式如光照、溫度或運動產生的能量存在不穩定性和間歇性問題，難以滿足持續監測的需求。因此，研究人員致力于開發一種能夠高效收集并利用人體自身能量，實現自主供電的可穿戴系統。

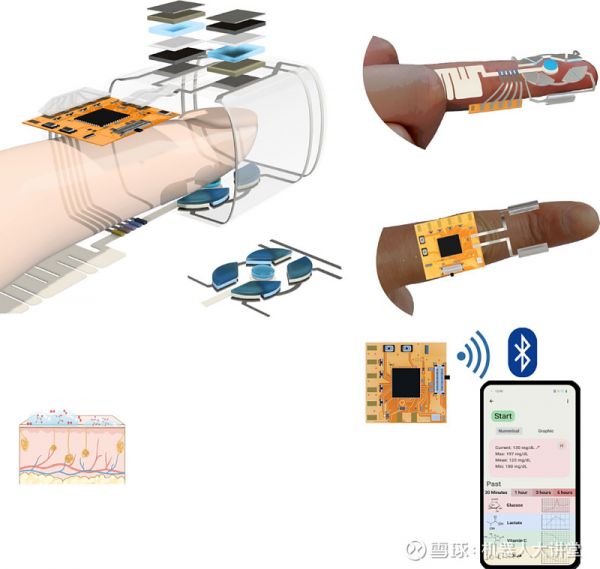

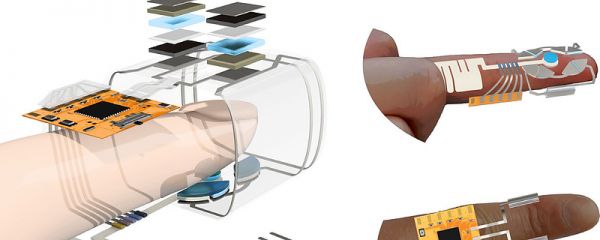

集成指尖可穿戴微電網的原理與設計

加州大學圣地亞哥分校研發的汗液驅動的可穿戴設備，由五個關鍵部分組成。生物燃料電池（BFCs）采用基于酶的生物燃料電池作為能源采集模塊。這些BFCs利用指尖汗液中的乳酸作為燃料，通過酶促反應產生電能。乳酸是汗液中的一種常見代謝產物，特別是在輕度體力活動后，乳酸濃度會顯著增加，從而為BFCs提供了穩定的能源來源。每個BFC單元通過特定的酶和電極設計，能夠高效地將乳酸的化學能轉化為電能，不僅實現了能源的自給自足，還避免了傳統電池所需的頻繁更換和充電問題。

為了進一步提升能源存儲能力，研究團隊集成了可伸縮的AgCl-Zn電池模塊。這些電池與BFCs緊密配合，通過BFCs產生的電能進行充電，并在需要時為系統提供穩定的電力輸出。AgCl-Zn電池的優勢在于其匹配的工作電壓、良好的電化學穩定性和安全性，同時采用了水性的中性電解質，避免了腐蝕性物質對皮膚的潛在傷害。此外，該電池采用了可伸縮設計，能夠適應手指的日?；顒樱_保長時間佩戴的舒適性和穩定性。

系統的核心在于低功耗的微控制器單元（MCU），它負責整個系統的信號采集、數據處理和無線數據傳輸。該MCU采用了超低功耗設計，能夠在保證系統正常運行的同時，最大限度地延長電池壽命。通過集成藍牙低功耗（BLE）技術，MCU能夠?qū)崟r采集的生物標志物數據無線傳輸至智能手機或筆記本電腦，用戶可以隨時查看個人健康狀況，實現遠程健康監測。

為了實現對多種生物標志物的連續監測，系統集成了多路復用電化學傳感器陣列。這些傳感器能夠精準檢測汗液中的葡萄糖、維生素C、乳酸和左旋多巴（levodopa）等關鍵代謝產物和藥物成分。傳感器陣列的設計充分考慮了穿戴舒適性和檢測精度，通過優化電極材料和電解質配置，實現了對目標分析物的高靈敏度檢測。同時，傳感器通過微流控紙通道與皮膚緊密接觸，利用滲透作用自然提取汗液，無需外部電源或刺激，進一步提升了系統的自主性和用戶友好性。

整個系統被巧妙地集成在一個靈活可伸縮的電路板上，該電路板采用了高分子彈性材料作為基底，確保了與手指形狀的完美貼合和長期佩戴的舒適性。通過先進的制造工藝和精密的電路設計，系統能夠在極小的體積內集成所有必要的電子元件和傳感器，同時保持良好的電氣性能和機械穩定性。此外，系統還采用了溶劑焊接等先進封裝技術，進一步提高了系統的可靠性和耐用性。

汗液驅動的可穿戴設備微電網系統的工作原理基于高效的能源采集、存儲與智能化管理。首先，指尖的汗液作為天然的生化燃料，通過滲透作用被微流控紙通道收集并引導至生物燃料電池（BFCs）中。在BFCs內，汗液中的乳酸等代謝產物在酶的作用下發生氧化還原反應，從而產生電能。這些電能隨后被用于充電至可伸縮的AgCl-Zn電池中，為整個系統提供穩定的能源支持。

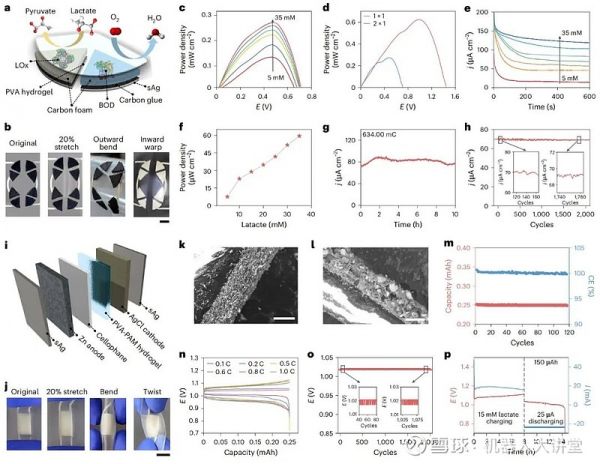

BFC和柔性AgCl-Zn電池的表征

低功耗微控制器單元（MCU）作為系統的“大腦”，負責協調各個模塊的工作。它接收來自電化學傳感器陣列的原始信號，經過模數轉換（ADC）處理后，通過藍牙低功耗（BLE）技術將這些數據無線傳輸至用戶的智能設備。用戶可以在智能手機或筆記本電腦上實時查看自己的健康數據，包括葡萄糖、維生素C、乳酸和左旋多巴等生物標志物的濃度變化。

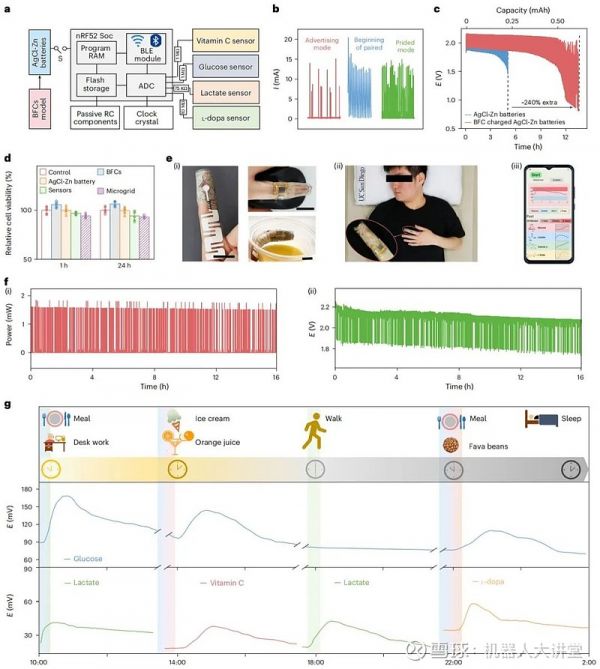

汗液驅動的可穿戴設備運行原理

研究人員表示，該團隊研發的汗液驅動的可穿戴設備微電網系統在多個領域具有很高的商業潛力，如個性化健康管理方面，該系統能夠為個人用戶提供全天候、無間斷的健康監測服務。通過連續監測生物標志物水平，用戶可以及時了解自己的身體狀況，調整生活方式和飲食習慣，預防疾病的發生。

此外，在遠程醫療監護領域，該系統可作為醫生監測患者健康狀況的重要工具。醫生可以遠程獲取患者的健康數據，及時發現異常情況并采取相應的干預措施，從而有效降低患者的就醫成本和醫療風險。同時該系統也能夠?qū)\動健身、職業病預防等場景進行健康檢測。

研究團隊在9名健康受試者中進行了系統的性能測試。受試者在日常活動（如辦公、步行、飲食和睡眠）中佩戴該系統，同時監測其指尖汗液中的生物標志物變化。實驗結果顯示，該系統能夠在長時間內穩定工作，準確監測多種生物標志物水平。

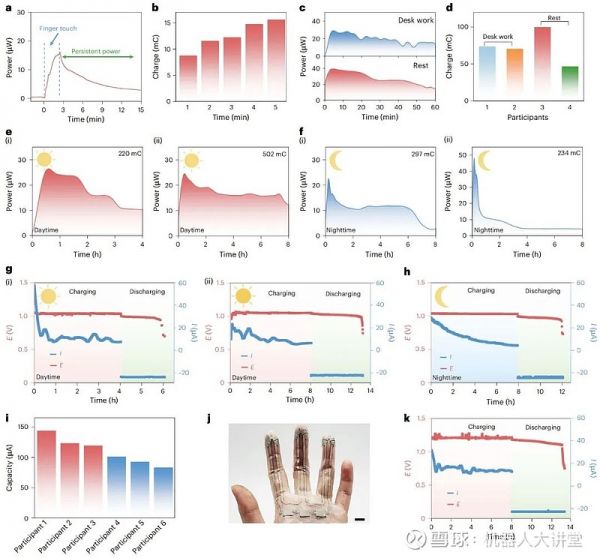

體內能量收集和充電電池

在日間活動中，單個BFC在8小時內可收集約500 mJ的電能，在夜間睡眠期間，可收集約300 mJ的電能。這些電能足以支持系統連續工作超過16小時，并在必要時為AgCl-Zn電池充電。

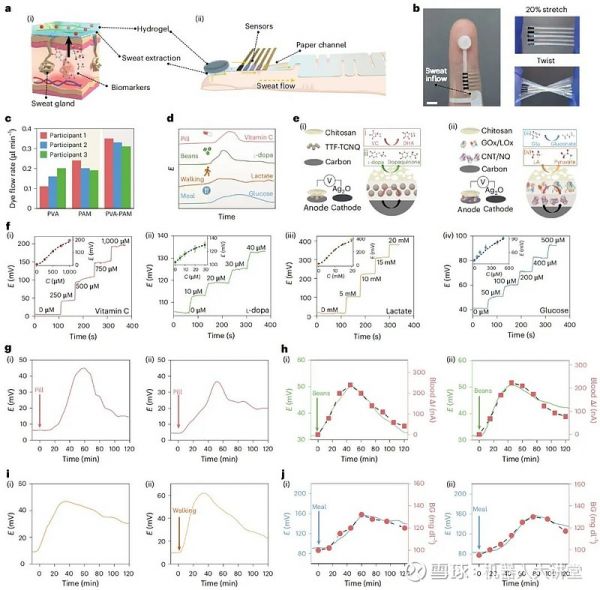

傳感器在吸收滲透性汗液的情況下運行

研究人員表示，電化學傳感器能夠準確檢測指尖汗液中的葡萄糖、維生素C、乳酸和左旋多巴水平。在不同生理狀態下（如進食、運動后和睡眠中），傳感器能夠迅速響應生物標志物的濃度變化，并實時反饋至用戶端，相比傳統可穿戴設備更具優勢。

▍結語與未來：

加州大學圣地亞哥分校開發的汗液驅動的可穿戴設備集成了生物燃料電池、儲能電池、柔性電路板和電化學傳感器等關鍵技術，實現了自主能源管理和實時生物標志物監測。該系統在個性化健康管理、運動科學和疾病監測等領域具有廣泛的應用潛力。

研究團隊表示，汗液驅動的可穿戴設備后續的迭代版本將進一步優化系統的能量收集效率和傳感靈敏度，并探索更多生物標志物的檢測方法。同時，通過結合人工智能算法和大數據分析技術，可以實現更加精準的健康評估和預測模型。未來借助材料科學與微納加工技術的不斷進步，汗液驅動的可穿戴設備的綜合性能將進一步得到提升。
