按摩呼啦圈的制作方法

本實用新型涉及呼啦圈技術領域,具體地說,涉及一種按摩呼啦圈。

背景技術:

呼啦圈又稱健身圈,由于其輕便美觀、練習活動占地不大,很快成為一項老少皆宜的運動項目,呼啦圈繞身體某一部分旋轉,使用者的腰腹、臀部及腿部肌肉得到鍛煉,能有效調高人體腰、髖、膝關節的靈活性和柔韌性。但現有的呼啦圈體積大,不方便攜帶,重量和大小固定,無法根據使用者實際情況進行調整。

專利申請?zhí)枮镃N201410178522.0公開了一種健康音樂呼啦圈,包括呼啦圈體,多個不同的重量配塊,至少一個用于在轉動時發出聲音的音樂模塊以及至少一個用于在轉動時凈化周圍空氣的模塊,所述多個配重塊均可與呼啦圈體可拆連接。這種呼啦圈可調節重量、轉動時發出音樂且能改善周圍空氣質量,但體積大不方便攜帶,并且使用時無法調整呼啦圈的大小,無法滿足不同人群的需求。

專利申請?zhí)枮镃N201620777520.8的中國專利聲光娛樂健身呼啦球,其結構是由包括腰帶、連接帶、C型環呼啦圈和呼啦球組成,其中腰帶上設置有腰帶卡扣,C型環呼啦圈的內圓上設置有環型卡扣,腰帶卡扣通過連接帶與C型環呼啦內圓上的環形成卡扣連接在一起,C型環呼啦圈的斷面為C型,C型環呼啦圈的中間空腔之中設置有滑輪,滑輪上設置有繩鼻,繩鼻通過連接繩與呼啦球連接在一起,腰帶又是系在健身者腰部,所以健身者如何扭動腰部,C型環呼啦圈和呼啦球都不會脫離健身者的身體。但體積大不方便攜帶,并且使用時無法調整呼啦圈的大小和重力,無法滿足不同人群的需求。

技術實現要素:

本實用新型的目的在于提供一種解決上述問題之一的按摩呼啦圈。

本實用新型公開的按摩呼啦圈所采用的技術方案是:

一種按摩呼啦圈,包括支撐帶、輪珠、繩索、連接軸和荷重袋,所述支撐帶可彎曲,所述支撐帶兩端開設有多列穿繩孔,所述繩索兩端分別系在支撐帶兩端的穿繩孔,所述支撐帶沿長度方向均勻開設有若干輪孔,所述支撐帶沿寬度方向在輪孔中間位置開設有通孔,所述輪珠通過放置于輪孔處并通過連接軸穿過通孔和輪珠的軸孔進行固定。

作為優選方案,還包括荷重袋,所述荷重袋可根據需要進行增減重量,所述荷重袋通過繩索封口。

作為優選方案,所述輪孔在同一寬度方向上開設有兩個,所述支撐帶在同一寬度方向上設置有兩個輪珠。

作為優選方案,所述支撐帶在繞通孔的外圈設有外伸的凸臺形成支撐座,所述支撐座對輪珠起到支撐作用。

作為優選方案,所述輪珠內部設有光照模塊、聲音模塊和重力開關,所述光照模塊和聲音模塊通過重力開關控制。

作為優選方案,所述輪珠材料為塑料。

作為優選方案,所述支撐帶材料為橡膠。

本實用新型公開的按摩呼啦圈的有益效果是:輪珠通過連接軸穿過通孔與輪珠的軸孔進行固定,輪珠可繞連接軸進行旋轉。根據使用者的情況通過繩索的兩端穿過合適的穿線孔,并將繩索系緊,使輪珠不松不緊地貼近使用者。使用者轉動支撐帶后扭轉身體,使支撐帶在慣性作用下進行轉動,輪珠與使用者身體接觸時進行轉動,達到對身體進行按摩的目的。也可以通過手動拉動轉動支撐帶,輪珠的轉動起到對身體按摩的目的。在不使用時解開繩索兩端與支撐帶的連接,通過支撐帶的柔性彎曲可將支撐帶卷起減小體積,攜帶方便。

附圖說明

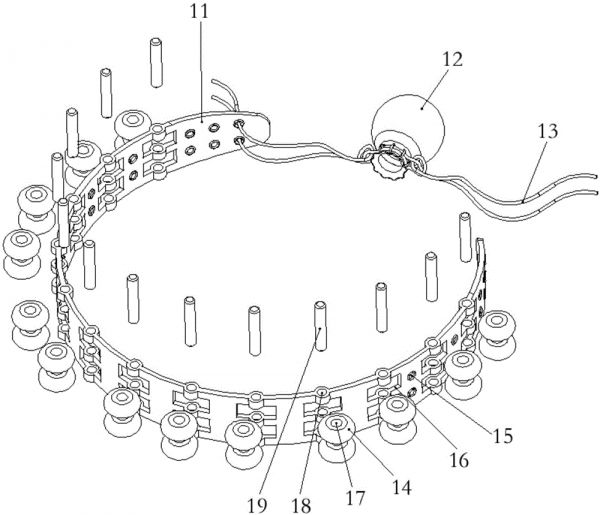

圖1是本實用新型按摩呼啦圈的分解圖。

具體實施方式

下面結合具體實施例和說明書附圖對本實用新型做進一步闡述和說明:

請參考圖1,一種按摩呼啦圈,包括支撐帶11、荷重袋12、繩索13、輪珠14和連接軸19。支撐帶11可彎曲,支撐帶11兩端開設有多列穿繩孔15,可根據不同的使用者固定于不同的穿繩孔15。荷重袋12可根據需要進行增減重量,荷重袋12通過繩索13封口并且繩索13兩端分別系在支撐帶11兩端的穿繩孔15。支撐帶11沿長度方向均勻開設有若干輪孔16,支撐帶11沿寬度方向在輪孔16中間位置開設有通孔18,輪珠14通過放置于輪孔16處并通過連接軸19穿過通孔18和輪珠14的軸孔17進行固定。

輪孔16在同一寬度方向上開設有兩個,支撐帶11在同一寬度方向上設置有兩個輪珠14,使使用者身體與輪珠14的接觸面增大,使用過程中更為舒適。

支撐帶11在繞通孔18的外圈設有外伸的凸臺形成支撐座,支撐座對輪珠14起到支撐作用,使結構更為牢固。

輪珠14內部設有光照模塊、聲音模塊和重力開關,光照模塊和聲音模塊通過重力開關控制,光照模塊、聲音模塊通過重力開關控制的,支撐帶11在轉動過程中,輪珠14與身體接觸進行轉動,觸動重力開關使光照模塊和聲音模塊接通,發出光亮和聲音,重力開關的設計已成熟應用于輪滑鞋,在此不再贅述。

輪珠14材料為塑料,支撐帶11可通過橡膠或塑料等柔韌性好的材料制成,塑料輪珠14造型簡單,容易生產。輪珠14材料也可以是木頭等,與身體具有良好的親和性。支撐帶通過橡膠制作,橡膠具有良好的柔性,方便支撐帶11彎曲攜帶。

上述方案中,直接通過繩索13穿過支撐帶11兩端的穿繩孔15,固定連接支撐帶11的兩端,通過人手動拉動支撐帶11,使支撐帶11轉動,從而帶動輪珠14在使用者身體上進行轉動,起到按摩作用,也可以扭動身體,通過慣性的作用,使輪珠14在身體上轉動,起到按摩的作用。

輪珠14通過連接軸19穿過通孔18與輪珠14的軸孔17進行固定,輪珠14可繞連接軸19進行旋轉。根據使用者的情況通過增減荷重袋12內的物品來控制荷重袋12的重量,再通過繩索13扎緊袋口進行封口,避免整體過重或者過輕而體驗差。根據使用者的情況通過繩索13的兩端穿過合適的穿線孔,并將繩索13系緊,使輪珠14不松不緊地貼近使用者。使用者甩動荷重袋12后扭動身體,使支撐帶11在荷重袋12的慣性作用下進行轉動,輪珠14與使用者身體接觸時進行轉動,達到對身體進行按摩的目的。在不使用時解開繩索13兩端與支撐帶11的連接,通過支撐帶11的柔性彎曲可將支撐帶11卷起減小體積,攜帶方便。

最后應當說明的是,以上實施例僅用以說明本實用新型的技術方案,而非對本實用新型保護范圍的限制,盡管參照較佳實施例對本實用新型作了詳細地說明,本領域的普通技術人員應當理解,可以對本實用新型的技術方案進行修改或者等同替換,而不脫離本實用新型技術方案的實質和范圍。
