本文綜述了電動汽車鋰離子電池狀態（SoC與SoH）的高精度估算方法。首先分析了電動汽車動力系統結構及其對電池管理系統（BMS）的功能需求，突出了BMS在電池安全、效率提升與壽命延長方面的重要作用。

文章系統介紹了當前主流電池建模方法，包括等效電路模型（ECMs）、電化學模型（EMs）及數據驅動模型（DDMs），并對比了三類模型的基本原理、性能特點、適用場景與局限性。重點探討了數據驅動模型，涵蓋傳統機器學習（如線性回歸、決策樹、支持向量機）與深度學習架構（如FNNs、RNNs、LSTMs、自編碼器），并分析了強化學習在電池管理中的應用潛力。

從技術原理、實現難點與工程應用角度，文章對各類估算方法進行了歸納，指出高精度SoC/SoH估算對電池性能優化、行車安全增強及綠色交通發展具有重要意義。最后，總結了當前技術進展，提出了未來研究方向，為構建更智能、更可靠的下一代BMS提供理論支持與實踐參考。

【研究背景】

電池包作為電動汽車的核心，承擔能量存儲任務，直接影響續航、動力及安全性能。近年來，電池材料與管理系統的創新顯著提升了整車效率，降低了碳排放。但電池壽命、穩定性及狀態評估問題仍制約其普及。

電池性能衰退不僅影響使用體驗，還可能帶來安全隱患。因此，精準評估其運行狀態、延緩老化、保障安全成為研究重點。其中，荷電狀態（SoC）與健康狀態（SoH）尤為關鍵。SoC反映當前電量，是續航判斷依據；SoH體現電池整體健康狀況，是壽命與性能衰減的核心指標。

本文綜述鋰離子電池SoC與SoH估算技術，探討其在電動汽車動力系統中的應用與優化路徑。通過分析現有方法的優劣，旨在提升電池管理精度，延長使用壽命，推動綠色出行。

【詳細內容】

1. 電池能量存儲系統（BESS）設計概述

電池能量存儲系統（BESS）是現代能源技術的核心，廣泛應用于消費電子、電動汽車及智能電網等領域。在電動汽車中，BESS不僅提供動力支持，還充當電網與車輛驅動系統之間的關鍵接口。

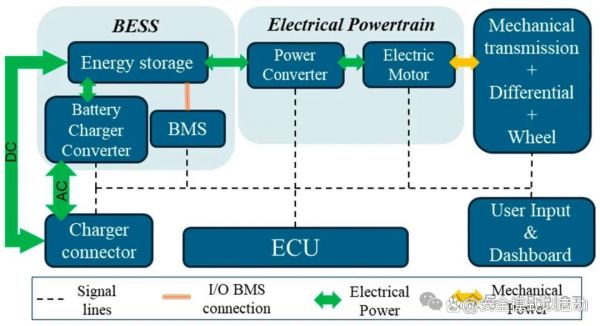

圖1：純電動汽車動力系統方框圖

電動汽車動力系統將電能高效轉化為機械能，驅動車輛行駛。其核心是電池能量存儲系統（BESS），用于儲存直流電能。電能通過充電連接器輸入電池，充電方式主要包括：

交流（AC）充電：通過車輛內置或外部轉換器將交流電轉為直流電，適用于家庭和公共慢充。直流（DC）快速充電：由充電站直接供電，充電速度快，適合長途旅行。

系統支持雙向能量流動，實現“車輛到電網”（V2G）功能，使電動汽車可向電網回饋電能，提升電網穩定性，并支持能源優化管理。

BESS中的電能通過功率轉換器轉為交流電，驅動電動馬達，再轉化為機械能提供車輪扭矩。機械傳動系統負責扭矩分配，提升操控性與牽引力。

電子控制單元（ECU）是系統“大腦”，接收駕駛員指令并協調各組件運作，確保駕駛流暢。儀表盤提供交互界面，顯示車輛狀態。

高效BESS由電池模塊與電池管理系統（BMS）組成，二者協同工作以保障安全、高效、長壽命運行。后續將深入探討其關鍵技術與設計優化。

1.1 能量存儲技術：鋰離子電池的多元發展

電化學儲能技術，尤其是電池儲能，在現代能源系統中至關重要。充電時將電能轉化為化學能，放電時再轉回電能。鋰離子電池因高能量密度、長循環壽命和廣泛適用性，已成為主流技術。其工作原理是鋰離子在正負極間通過電解質穿梭，實現高效能量存儲與釋放，適用于消費電子、電動汽車及電網儲能。

常見鋰離子電池類型包括：

鈷酸鋰（LCO）：能量密度高，安全性好，用于消費電子產品。錳酸鋰（LMO）：結構穩定、內阻低，適用于電動車如日產聆風。磷酸鐵鋰（LFP）：熱穩定性強，溫度適應范圍廣，廣泛用于電動汽車和儲能。鎳鈷錳酸鋰（NMC）：能量與功率密度高，性能可調，是電動車主流選擇。鎳鈷鋁酸鋰（NCA）：高能量密度，特斯拉廣泛采用。鈦酸鋰（LTO）：壽命長、安全性高，適合快速充電和低溫應用。

選擇電池時需考慮：

能量密度：決定續航或工作時間。功率密度：影響充放電速度。循環壽命：決定使用時長。往返效率：反映能量轉化損耗。成本：包括制造與維護。環境影響：涵蓋原材料、制造與回收。

儲能技術的發展對實現低碳、可持續能源系統至關重要。

1.2 電池管理系統（BMS）的核心職能與組件

電池管理系統（BMS）是確保電池組有效運行和延長其使用壽命的關鍵所在 。它通過一系列精密的控制技術來實現這一目標，包括充放電控制、溫度管理以及對電芯電位、電流和電壓的實時監測 。BMS由各種硬件和軟件組件構成，這些組件協同工作，以高效地管理和監測能量存儲系統 。

BMS硬件組件：

微控制器（Microcontrollers）：作為BMS的“大腦”，微控制器負責執行用于監測、控制和狀態估算的算法 。它們處理來自傳感器的數據，并管理與其他節點（如ECU）的通信 。

電壓和溫度傳感器（Voltage and Temperature Sensors）：這些傳感器對于監測電池的運行過程和評估其健康狀況至關重要 。它們實時追蹤單個電芯的電壓和整個電池包的整體溫度，確保電池在安全范圍內運行并防止過熱。

電流傳感器（Current Sensors）：用于測量進出電池的電流，從而實現可用電量的精確計算，并協助進行有效且安全的充放電管理 。

通信接口（Communication Interfaces）：這些組件允許BMS與連接到能量存儲系統的其他系統進行通信，例如通過CAN總線與車輛的ECU進行數據交換 。

電芯均衡電路（Cell Balancing Circuits）：在電池包中，電芯之間可能存在制造差異或使用中的不一致性，導致充放電水平不均勻。電芯均衡電路有助于維持所有電芯之間電荷水平的均勻性，從而提升整體性能并延長電池壽命 。

安全電路（Safety Circuits）：這些電路旨在保護能量存儲系統和用戶，防止在運行條件下發生故障或危險事件，如過壓、欠壓、過流、過溫等 。

BMS軟件組件：

狀態估算算法（State Estimation Algorithms）：這些算法利用來自傳感器的數據來計算電池的各種狀態，包括SoC和SoH，是BMS進行精確管理的基礎 。

熱管理軟件（Thermal Management Software）：該軟件通過控制冷卻系統或根據熱數據調整充電速率來調節電池溫度，確保電池在最佳工作條件下運行，從而防止因過熱或過冷導致的性能下降和壽命縮短 。

電芯均衡算法（Cell Balancing Algorithms）：與硬件均衡電路協同工作，這些算法確保電池包內的所有電芯能夠均勻充放電，防止任何單個電芯過度工作或閑置，從而最大限度地發揮電池包的整體性能 。

數據管理系統（Data Management Systems）：這些系統負責收集、存儲和分析電池的性能數據，為預測性維護提供支持，并向用戶提供電池狀態和健康狀況的實時洞察 。

充電控制軟件（Charging Control Software）：此組件管理充電過程，優化充電速率，并確保電池充電過程的安全性和效率，以避免對電池造成損害 。

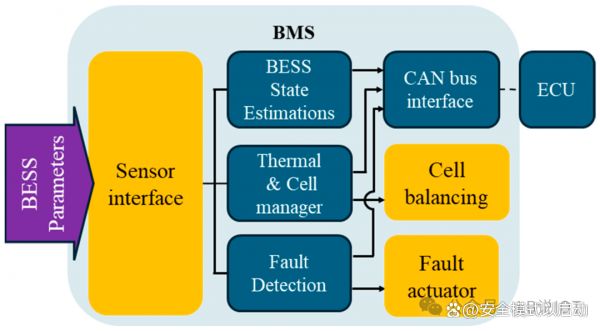

圖2：BMS方框圖（其中包含了硬件（橙色塊）和軟件（藍色塊）組件之間的協同關系）

開發BMS狀態估算算法需綜合考慮估算精度、計算復雜度、執行時間和內存使用等關鍵因素，以在嵌入式硬件上實現可行且高效的方案。在滿足BMS實時性要求的同時，需在性能與資源限制之間取得平衡。研究表明，提升算法復雜度可提高估算精度，但也帶來更高的計算需求，可能超出硬件能力或增加系統成本。因此，評估和驗證算法在實際應用條件下的表現至關重要。已有研究提出系統框架，用于分析不同算法的優劣，幫助根據具體應用需求選擇最優方案。

2 電池模型：揭示電池內部世界的數學工具

電池建模在電池系統設計和優化中至關重要，尤其在電動汽車應用中。模型通過數學手段捕捉電池內部復雜的電化學過程，其準確性決定了對電池行為的預測能力，有助于延長壽命、提升性能與安全性。

目前主要有三類模型：等效電路模型（ECMs）、電化學模型（EMs）和機器學習模型（MLMs或DDMs），它們以不同方式預測電池動態行為。

2.1 等效電路模型（ECMs）

ECMs通過電阻、電容和電壓源等電路元件模擬電池內部電化學過程。模型參數隨電池狀態（如SoC、SoH、溫度、電流）變化，需在模型復雜性與準確性之間取得平衡。

2.1.1 N-時間常數模型

該模型通過受控電壓源（OCV）表示電池電壓與剩余電荷關系，電阻R0代表總電阻，RC回路模擬電池非線性動態行為?；芈窋?shù)量決定模型復雜度與精度。

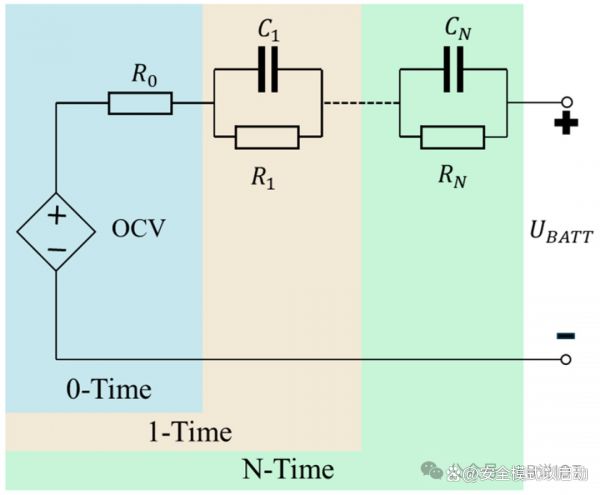

圖3：N-時間常數模型示意圖

在N-時間模型中，某些配置比其他配置更復雜，并且它們已變得如此重要以至于被明確識別：

Rint模型（0-時間模型）：這是第一個被提出且最簡單的ECM，由OCV和內阻組成 。該模型不考慮動態效應，因此被歸類為0-時間模型，其精度較低，適用于簡單應用 。

戴維南模型（Thevenin Model，1-時間模型）：Rint模型的首次演變引入了一個RC回路與內阻和OCV串聯，從而形成了戴維南模型。這是首次嘗試通過單個時間常數來近似電芯的動態演變 。

雙極化模型（Dual Polarization Model，2-時間模型）：由于單個時間常數無法令人滿意地近似電芯典型的非線性行為，因此提出了一種通過雙回路（2-時間模型）來結合演化現象的模型 。

更復雜的N-時間模型：通過增加定義數量的串聯RC回路來增加模型的復雜性，可以捕獲一系列演化現象，這些現象在適當縮放后可以有效地用于更好地表示電芯動態（N-時間模型） 。

2.1.2 蘭德爾斯模型（Randles Model）

本節介紹的ECMs并未考慮電池在靜置期間的自放電現象，而這是一種表征電芯的關鍵現象 。在之前的模型中，電芯電壓最初是從一個受控發電機導出的，其中OCV僅是荷電狀態的函數 。然而，荷電狀態反過來也是時間的函數，它必須考慮電芯在靜置階段的容量損失 。出于這個原因，有必要修改N-時間模型以適應這種次要但可觀察的現象 。

蘭德爾斯電路（如圖4所示）是第一個同時評估自放電效應的集總參數電路模型 。用于包含這種現象的方法涉及一個電容Cb，它具有非常大的電容，因為它必須存儲與電芯相等的能量；以及一個并聯的電阻Rd，其值決定了電芯的自放電速率 。鋰離子電芯的典型Rd值為70 kΩ 。

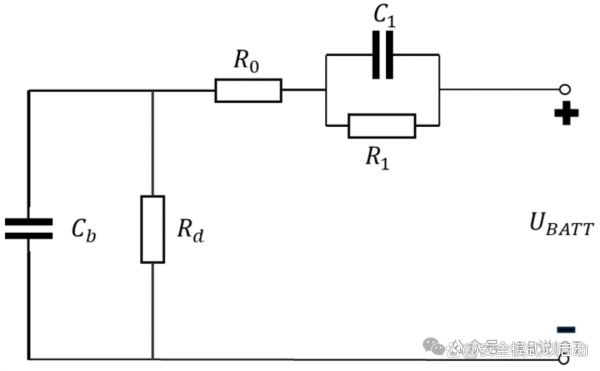

圖4：蘭德爾斯模型示意圖

2.1.3 PNGV模型

PNGV模型是一種考慮放電時電壓下降的電池模型，包含OCV、內阻R0、RC回路及一個與OCV串聯的電容CB。該電容用于量化電壓隨電流變化的情況，其值等于每安培電流引起的電壓降。

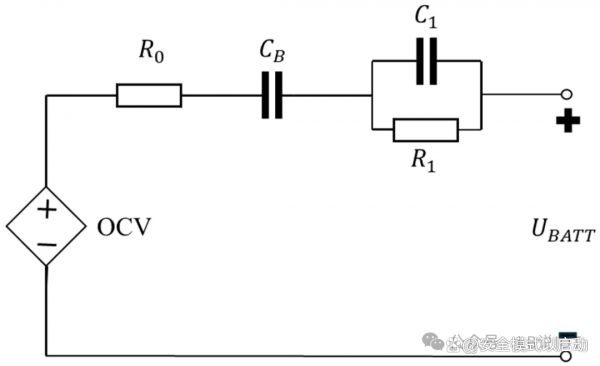

圖5：PNGV模型示意圖

2.2 電化學模型（EMs）

電化學模型用于描述電池內部的微觀化學反應，相比等效電路模型更為復雜，常見類型包括DFN、SPM和ESPM。

2.2.1 Doyle-Fuller-Newman模型（DFN或P2D）

DFN模型通過偏微分方程描述鋰離子在充放電過程中的動態行為，涵蓋電解質擴散、反應動力學、電荷與物質守恒。其為偽二維模型，分別沿顆粒半徑和電極厚度方向建模，將電池分為負極、隔膜和正極三部分。模型參數物理意義明確，適合深入研究電池內部狀態，但計算復雜度高，依賴大量參數識別，易出現過擬合。

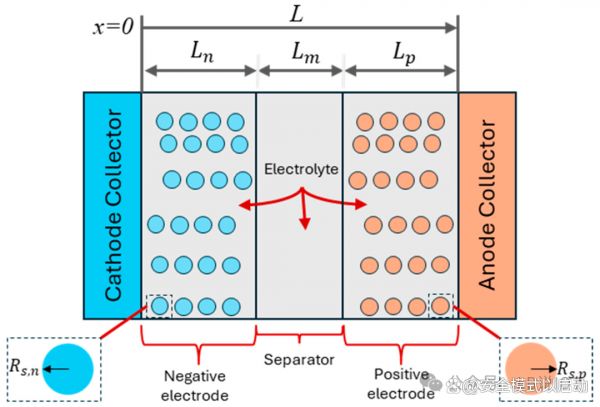

圖6：DFN模型示意圖

2.2.2 單顆粒模型（SPM）

SPM為DFN的簡化版本，忽略電解質細節，假設液相濃度均勻、固相電勢均勻，從而大幅降低計算復雜度。適用于控制與實時應用，如鋰離子濃度監測。雖簡化較多，仍保留熱效應影響。其局限在于僅適用于低電流密度和高電解質電導率。

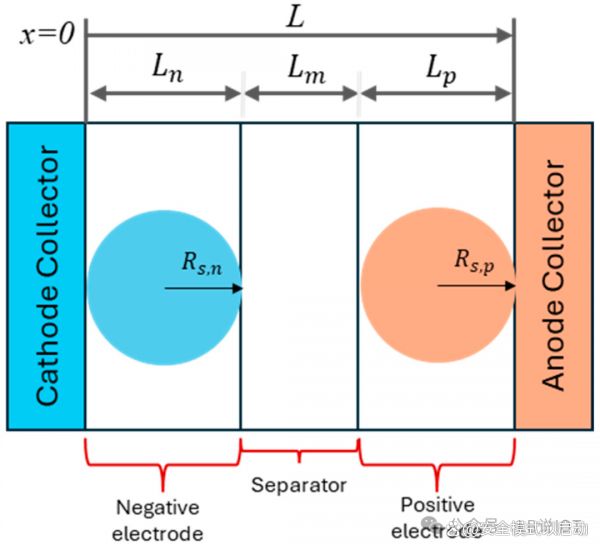

圖7：SPM模型示意圖

3 電池狀態估算方法概述

SoC與SoH的準確估算對電池管理系統（BMS）至關重要，方法選擇需考慮精度、成本與實時性。

3.1 傳統方法

安時積分法：通過電流積分計算SoC，計算簡單但易受測量誤差影響，難以估算SoH。查表法：依賴預設表格映射電壓、溫度等參數至SoC，精度受限于校準質量與電池老化變化。

3.2 基于模型的方法

卡爾曼濾波算法：包括EKF、UKF等，適用于動態條件，具備良好精度與計算效率。基于ECM的觀測器：如PI觀測器，計算負擔低，適合低成本系統。單顆粒模型（SPM）：物理建模更準確，但計算復雜，需簡化為ODE以提升效率。

3.3 數據驅動方法

黑箱建模：通過大量數據訓練，捕捉復雜輸入輸出關系，實現SoC/SoH估算。傳統機器學習：如線性回歸、決策樹、KNN等，適用于特定場景，但建模能力有限。高級機器學習：如SVM、隨機森林、GPR、貝葉斯網絡等，具備高預測精度與不確定性建模能力。深度學習：ANN、FNN、RNN、LSTM等模型可建模復雜非線性關系，適用于時間序列預測與異常檢測。

3.4 強化學習應用

強化學習（RL）通過優化策略，提升充放電控制性能，延長電池壽命，適應多種操作條件。

SoC和SoH估算方法對比

選擇合適的SoC和SoH估算方法對電池管理系統（BMS）的性能、可靠性及成本至關重要。根據精度、成本和實時性需求，可優化方法選擇以實現最佳估算效果。

安時積分法計算簡單，但依賴初始SoC校準和電流測量精度，誤差易累積，且無法直接估算SoH。

查表法實現簡便，但依賴預設數據完整性，適應性較差。

基于模型的方法（如EKF、UKF、SPM）精度高，能反映電池內部狀態，但對模型參數敏感，計算開銷大，且需應對老化帶來的參數變化。

數據驅動方法（包括機器學習和深度學習）無需復雜模型，適合非線性動態，精度隨數據增長提升，但依賴大量訓練數據，泛化能力有限，尤其深度學習對計算資源要求較高。

混合方法結合物理模型與數據驅動技術，兼顧精度與魯棒性，適用于復雜多變工況。

實際應用中，需根據系統性能、計算能力、成本與精度要求選擇合適方法。低成本場景可用安時積分，高要求場景則傾向模型驅動或混合方法。

5 結論

本文系統探討了電動汽車鋰離子電池SoC與SoH的估算方法，從傳統安時積分法、基于模型的卡爾曼濾波，到先進的機器學習、深度學習和強化學習技術。分析了各類方法的原理、優勢與局限，強調高精度估算對電池安全、性能優化和壽命延長的重要性。

精準的SoC/SoH估算不僅保障電池管理系統高效運行，也提升電動汽車的可靠性、續航準確性和用戶信心，同時為電池梯次利用提供數據支持。隨著市場發展和技術進步，對更準確、更魯棒的估算方法的需求將持續增長。

未來發展方向包括：

多源數據融合與傳感器創新：結合多種傳感器數據與物理、數據驅動模型，構建更精確的電池數字孿生模型。智能自適應算法：開發能實時更新參數、適應電池老化的算法，強化學習有望實現最優管理策略。邊緣與云計算協同：實現低延遲實時估算與云端模型優化的統一框架。多物理場耦合建模：整合熱、機械與老化效應，提升模型真實度。標準化平臺建設：推動統一測試標準與開放驗證平臺，促進技術比較與應用落地。

綜上，SoC/SoH估算技術正向多學科融合、智能化、集成化演進，其發展將顯著提升電動汽車性能與安全性，助力構建清潔高效的未來交通體系。

*核心數據引自：Dannier et al., Li-Ion Batteries for EV Applications, 2025*
