引言：在全球向可持續能源轉型的浪潮中，可充電電池作為關鍵技術支撐，其性能直接影響能源效率、維護成本和系統可靠性。無論是電動汽車的續航能力，還是可再生能源的穩定存儲，都離不開對電池健康狀態（State of Health, SoH）的精準評估。然而，傳統電池測試面臨數據采集效率低、系統通用性差等挑戰，亟需一種集安全性、自動化與多功能性于一體的測試解決方案。本文將為您介紹西班牙塞維利亞大學研究團隊開發的創新型電池測試平臺，該平臺通過自動化充放電循環和高效數據采集，為電池性能分析提供了強大工具，推動電池技術研發與實際應用的深度融合。

1、研究背景：電池技術發展與測試需求升級

隨著化石能源向可再生能源的轉型加速，電池儲能系統在全球能源格局中的地位愈發重要。鋰離子電池憑借高能量密度、低自放電率等優勢，成為可再生能源利用和電動汽車領域的核心技術。然而，電池性能會因活性物質流失、鋰元素?fù)p耗等因素逐漸退化，導致容量衰減和壽命縮短。因此，準確監測電池的健康狀態（SoH）—— 即當前容量與初始容量的百分比 —— 成為優化電池管理策略的關鍵。

傳統 SoH 估算方法包括直接測量、庫侖計數、內阻監測等，但這些方法或依賴實驗室特定條件，或存在實時性差、噪聲敏感等問題。例如，庫侖計數需要完整的充放電循環，且易受積分誤差影響；電化學阻抗譜（EIS）雖精度高，但需要專業設備和穩定環境。隨著機器學習和數據驅動技術的發展，支持向量機、神經網絡等算法被用于建模復雜非線性關系，但這類方法依賴大規模標注數據，且缺乏物理可解釋性。

在此背景下，開發一個能夠模擬真實工況、實現自動化數據采集的測試平臺，成為突破現有技術瓶頸的關鍵。它不僅能為 SoH 估算提供多場景數據支持，還能通過實時監控電壓、電流、溫度等參數，提前預警過壓、欠壓等安全隱患，延長電池使用壽命。

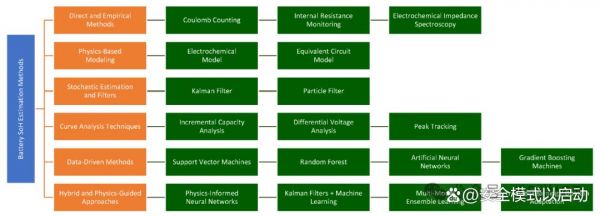

圖1.主要SoH（健康狀態）估算技術的分類。

2、核心技術：自動化測試平臺的硬件與軟件架構

2.1、硬件設計：模塊化集成與精準控制

該測試平臺采用模塊化設計，核心組件包括：

電源與負載設備：配備 Sorensen DLM20-30 電源（最大 20V/30A）和 B&K Precision 8614 電子負載，支持恒流 - 恒壓（CC-CV）充放電模式，可模擬不同工況下的電流電壓變化。

數據采集系統：通過 National Instruments USB-6281 I/O 設備連接 K 型熱電偶，實時監測電池溫度，精度達 ±0.5°C；電壓電流數據由電源和負載內置傳感器直接采集，確保高分辨率（16 位 ADC）。

安全防護模塊：內置硬件中斷系統，當電池電壓超過 4.2V 或溫度高于 45°C 時自動停機，配合 21.5×15×17cm 防火箱，保障測試過程安全。

硬件架構通過以太網和 USB 接口實現設備互聯，路由器動態分配 IP 地址，支持多設備同步控制，最大可擴展至串聯 20V、并聯 30A 的電池組測試，兼顧單體電池與電池包的兼容性。

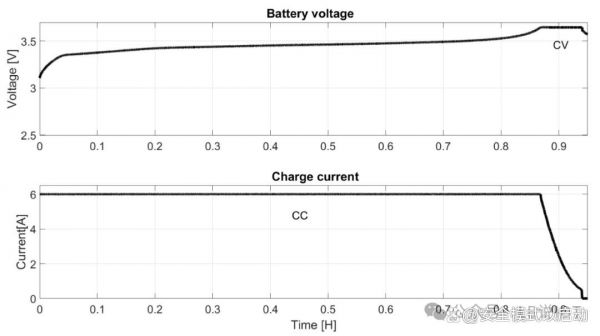

圖2. CC-CV充電過程：電壓和電流作為時間的函數。

2.2、軟件系統：智能化控制與數據管理

軟件層面采用 LabVIEW 開發的 SDAYC 系統，具備兩大工作模式：

手動模式：支持用戶實時調整充電電壓、電流和放電參數，適合調試階段的靈活操作。

自動模式：預設充放電截止條件（如充電電流低于 0.5A、放電電壓降至 2.5V），自動執行 “充電 - 靜置 - 放電” 循環，每個循環間隔 20 分鐘靜置冷卻，確保數據穩定性。

系統功能亮點包括：

實時監控：界面實時顯示電壓、電流、溫度曲線，支持?jǐn)?shù)據秒級采樣與存儲，生成獨立的充電 / 放電文本文件（如 “Charge1.txt”“Discharge1.txt”）。

安全機制：除硬件中斷外，軟件實時校驗參數閾值，避免過充過放，同時記錄異常事件日志。

數據后處理：配套 Python 工具自動整合多循環數據，生成 SoH 趨勢圖、電壓 - 容量曲線等可視化圖表，支持 MATLAB 進一步分析。

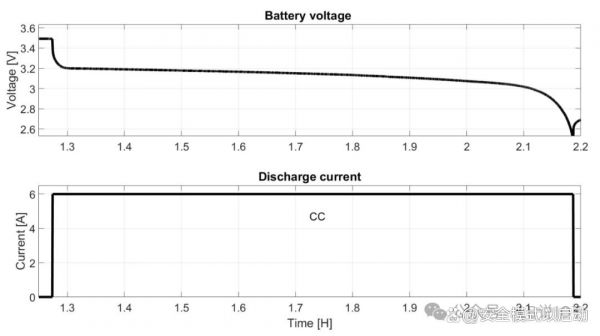

圖3. 恒流法放電過程：電壓和電流隨時間變化的函數關系。

3、實驗驗證：多場景測試與性能分析

研究團隊以標稱容量 6Ah 的 LiFePO?電池為對象，開展了多輪充放電實驗，驗證平臺的可靠性與數據價值。

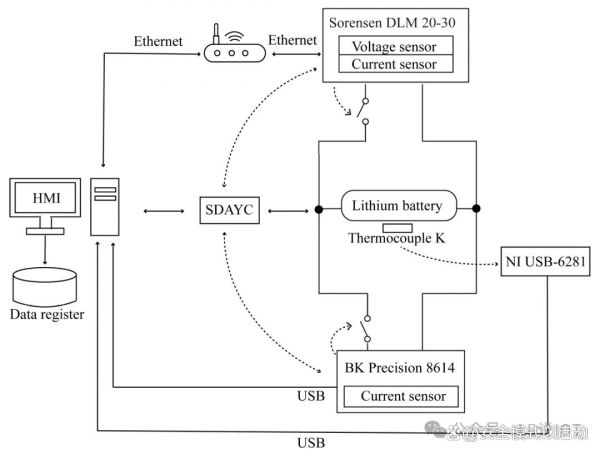

圖4. 可充電電池測試系統的示意圖。

3.1、健康狀態（SoH）評估

通過 100 次充放電循環（49-149 周期）數據，采用庫侖積分法計算

結果顯示，電池 SoH 在 100 次循環后下降約 3.5%，與文獻 [39] 提出的容量衰減模型高度吻合。平臺無需復雜數據預處理，直接利用儀器原始數據即可復現實驗，體現了測量系統的高可信度。

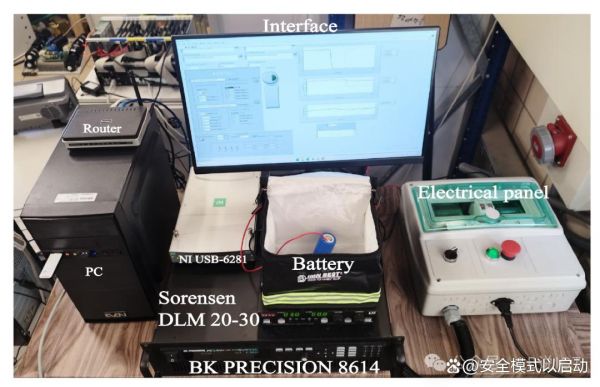

圖5. 設計的測試臺照片。 被測電池放置在一個尺寸為21.5 × 15 × 17厘米的防火箱中。

3.2、荷電狀態（SoC）與開路電壓（Voc）關聯分析

通過改進的靜置測試，在放電過程中每 30 分鐘暫停 10 分鐘，記錄 Voc 數據。利用庫侖計數法建立 Voc-SoC 曲線（如圖 12 所示），發現靜置后的電壓穩定值與 SoC 呈強線性相關，為后續 SoC 估算模型提供了關鍵校準數據。該實驗證明平臺能夠捕捉電池動態響應細節，支持深層次電化學特性分析。

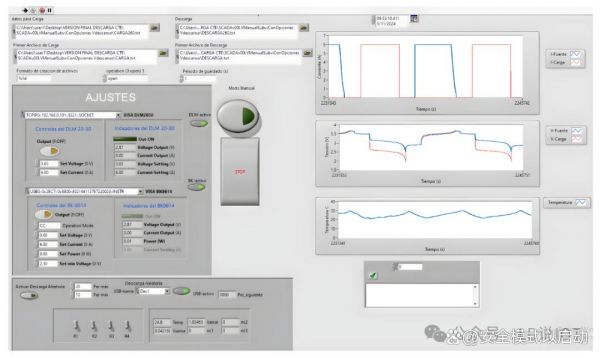

圖6.展示了電池特性分析的監控和控制環境。

3.3、安全性與通用性驗證

平臺在 45°C 溫度閾值和 4.2V 電壓閾值下穩定運行，未出現過溫或過壓故障；同時成功測試了不同放電電流（1A 至 18A）和充電速率（0.5C 至 1C），驗證了對寬工況范圍的適應性。數據存儲格式采用通用文本文件，并開放訪問存儲庫（https://idus.us.es/items/65cc2934-ee3e-4b85-89a6-15d7f4f9db29），便于跨平臺數據共享與協作研究。

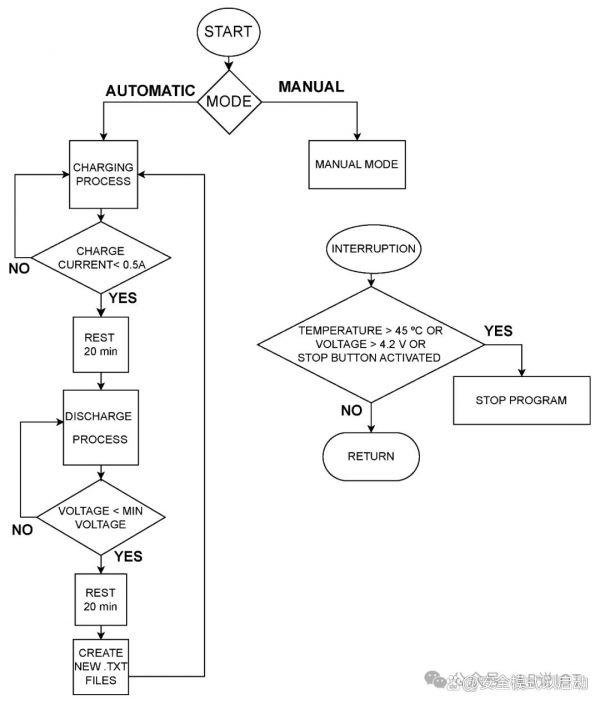

圖7.所開發軟件的流程圖。

4、應用價值：從實驗室到產業界的橋梁

4.1、科研領域：加速電池技術創新

平臺為研究人員提供了標準化數據采集工具，支持不同充電策略（如 CC-CV、CL-CV）和老化機制的對比實驗。例如，通過分析微分電壓曲線（DVA）和增量容量曲線（ICA），可精準定位鋰元素?fù)p耗或活性物質脫落等退化模式，為電池材料優化和壽命預測模型開發提供數據支撐。

4.2、產業應用：提升電池管理效率

在電動汽車和儲能電站中，電池一致性管理至關重要。該平臺可對單體電池進行批量測試，篩選性能匹配的電池組成模組，降低系統不均衡損耗；同時，實時監控?cái)?shù)據為電池管理系統（BMS）提供實時校準參數，優化充放電策略，延長電池組壽命 20% 以上。

4.3、教育與科普：推動技術普惠

平臺操作界面友好，支持教學演示與學生實踐，幫助培養電池工程領域?qū)I(yè)人才。通過開放數據存儲庫，全球研究者可獲取真實工況下的電池?cái)?shù)據，加速行業共性問題的解決，推動技術普惠與生態共建。

5、未來展望：智能化與場景拓展

當前平臺已實現基礎自動化測試，但在以下方向仍有提升空間：

多物理場耦合測試：集成溫度梯度控制、振動模擬等模塊，研究極端環境下的電池性能演變。

AI 驅動數據分析：結合深度學習算法，實時識別異常放電模式，實現早期故障預警。

規?；瘻y(cè)試能力：開發多通道并行測試硬件，支持同時測試數十個電池，滿足大規模生產質檢需求。

隨著全球 “雙碳” 目標的推進，電池技術將迎來新一輪創新高潮。該自動化測試平臺作為底層技術支撐，不僅為科研突破提供 “顯微鏡”，更為產業落地搭建 “橋梁”。我們期待更多基于該平臺的研究成果，推動電池從 “能用” 走向 “好用”，助力構建清潔、高效、安全的能源未來。

互動話題：您認為電池測試技術的突破將如何影響電動汽車的普及？在日常使用中，您最關注電池的哪些性能指標（續航、壽命、安全性）？歡迎在評論區分享您的觀點，一起探討電池技術的未來！
