近年來，鋰離子電池因具有功率/能量密度高、循環壽命長、自放電率低等優點，受到學術界和產業界的廣泛關注，已應用于電子消費品、電動汽車、分布式儲能、大規模儲能等不同場景。作為一類典型的涉及復雜電化學反應/傳遞機理的能量?jī)?chǔ)存裝置，鋰離子電池本身存在較高安全隱患，需要采用系統工程的理論和方法，在電池材料體系研發、電池管理系統設計、儲能系統結構優化等各個層面予以關注，確保其在實際使用中的安全、穩定、可靠運行。但是，一方面，鋰離子電池在實際運行過程中，受當前電、熱和安全管理系統技術發展水平的限制，在某些情況下會發生機、電、熱濫用，如過充、過放、過熱等，容易引起電池性能的快速衰退，甚至發生內短路而引發安全問題。另一方面，在電動汽車、分布式儲能、大規模儲能領域應用時，為滿足電流、電壓、功率、能量的需求，常需要通過串并聯手段將大量單體組成電池組、電池包乃至電池簇，會存在大量的連接組件，極大地增加了系統的復雜程度，將導致發生各類故障的概率增大，并增加了安全隱患。因此，在認清電池系統故障引發機制的基礎上，至少需要在鋰離子電池單體和系統兩個層面實施故障診斷，確保能有效識別出漸變性、突發性等各類故障，實現提前預警，提高電池系統實際運行的安全性、穩定性和可靠性。

本文首先對鋰離子電池的常見故障進行了分類，并簡要分析了電池本體故障引發機制；其次簡要總結了現有故障診斷方法，并對其進行了分類；之后，針對不同類型故障，全面綜述了現有故障診斷技術解決方案；最后，總結了電池故障診斷技術的挑戰與未來發展方向。

1 鋰離子電池常見故障

1.1　鋰離子電池系統常見故障分類

常見的鋰離子電池系統主要包括電池本體、電池管理系統、傳感器、連接組件等，在實際運行過程中，由于引發故障的原因各不相同，不僅電池本體會發生各種類型故障，而且電池管理系統、傳感器、連接組件等也會發生故障。目前，大部分故障診斷方法研究主要針對電池本體，對其他電池系統故障研究相對較少。

1.1.1　電池本體故障

鋰離子電池在實際運行過程中，會因其內部結構或特性發生變化而引發故障。根據電池本體故障的發生/發展歷程不同，主要可分為漸變性故障和突發性故障兩大類：① 漸變性故障主要由電池老化導致，電池隨著充放電循環，會發生活性物質損失與內阻增大，導致容量衰減與功率衰退，對其健康狀態進行精準診斷，對剩余使用壽命評估有重要作用；② 突發性故障是指無明顯征兆或短時征兆，便造成電池系統突然失效或性能明顯下降的故障，包括內短路、熱失控、容量跳水、漏液等，例如鋰離子電池在使用過程中，因機械濫用導致內短路，會在短時間內產生大量熱，進而引發熱失控，發生冒煙、起火甚至爆炸。由于鋰離子電池的老化機理復雜，實現電流、電壓、溫度多種操作工況對老化程度定量評價還未有突破性進展，實施漸變性故障的精準診斷難度較高，是目前的研究熱點。但是，相比漸變性故障，突發性故障預警時間更短，診斷難度更高，潛在危害更大，是鋰離子電池本體故障診斷亟需解決的難點問題。

1.1.2　其他類型電池系統故障

其他類型的電池系統故障主要包括如下三個 部分。

（1）　電池管理系統（battery management system, BMS）部件故障

BMS的主要作用是對電池系統的工作狀態進行監測和管理，是系統的核心控制單元，對保障電池安全、穩定、可靠運行有重要意義。若BMS部件發生故障，會發布錯誤指令，干擾電池系統的正常運行，嚴重時會對電池產生不可逆破壞，進而引發一系列連鎖故障。例如BMS的均衡部件發生故障，會導致電池系統不一致性加劇，影響系統性能發揮；若BMS的充放電控制部件發生故障，會引起過充過放風險，降低電池使用壽命，嚴重時會引發安全事故；若BMS的溫控部件發生故障，會導致電池系統溫度過高或過低，可能引發電池系統的熱濫用，嚴重時會引發熱失控。目前，研發符合高等級功能安全的BMS是工業界重點關注的熱點問題，需要從設計開發流程、軟/硬件等不同方面綜合考慮予以解決。

（2）　傳感器故障

為實現電池系統工作狀態的有效監控，需要精確、可靠地測量電流、電壓和溫度信息，以便實施電池狀態估計、充放電控制、故障診斷、均衡控制、溫度控制等功能。但是，傳感器在使用過程中，會不可避免地出現偏差、漂移、精度等級降低、甚至停止工作等故障，會導致電流、電壓和溫度數據無法測量或測量數據不精確，難以對電池當前工作狀態進行精確、合理地判斷，將誘發BMS系統停止工作或發布錯誤指令，干擾電池系統的正常運行，甚至引發安全問題。一般地，相比傳感器停止工作故障，偏差、漂移、精度等級降低等傳感器故障隱蔽性更高，診斷難度更大，是目前傳感器故障診斷研究的重點和難點。

（3）　連接組件故障

在電池系統實際運行過程中，由于震動、部件腐蝕、電池產氣膨脹等原因，可能引發電池系統內連接組件的故障，如螺母/焊點松動或接觸不良。發生此類故障時，電池接觸內阻增加，導致動態壓差大、靜態壓差小，將會影響電池系統在高倍率下的功率性能；若此類故障長期未被有效檢測并排除，過高的內阻將導致局部熱量持續累積，會引發電池容量快速衰減甚至熱失控[13]。

1.2　電池本體故障引發機制

對電池系統實施故障診斷，一般需要先診斷BMS、傳感器、連接組件等其他類型電池系統故障，以排除外部干擾，確保用于電池本體工作狀態估計的信息是精確、可靠的，以此實施電池本體故障診斷才更具合理性。相比其他電池系統故障，電池本體故障由于其引發原因眾多，診斷難度更大，是電池系統故障診斷的關鍵核心環節。因此，需要在認清電池本體故障的引發機制基礎上，研發合理、可靠的多方位、多層次電池本體故障診斷技術，實現電池本體的全面防護，對降低失效風險、提高安全性、延長使用壽命有重要意義。

對上述電池本體漸變性和突發性?xún)深?lèi)故障，雖然對其實施故障診斷是在電池實際運行階段，但在電池制造和成組階段的技術水平會直接影響電池性能，進而影響實際運行中的故障發生概率。目前，受到現有制造工藝技術水平和成本的限制，電池在制造過程中，會引入故障隱患，例如在涂布過程中，若有粉塵吸附在隔膜或正負極表面，易導致局部隔膜結構被破壞，造成電池局部微短路；在極片切割過程中，正負極集流體邊緣產生的毛刺可能發生部分接觸而導致電池微短路；在卷繞、疊片過程中，正負極若因故障發生錯位，將導致正負極直接接觸，會引起內短路。在電池篩選成組階段，對同批次電池常采用抽檢策略，難以保證串并聯電池系統中各單體間具有優良的一致性，即使輔以性能優良的均衡控制技術，電池系統不一致性也會隨著實際運行的充放電循環逐漸增大，導致個別單體會發生異常，影響系統性能發揮和使用壽命。

在電池系統實際運行階段，一方面，即使電池運行于電流、電壓和溫度的安全窗口中，在全生命周期內電池會不斷老化，SEI膜會不斷分解與再生，負極表面往往難以避免地發生析鋰現象等，造成容量衰減；并可能誘發鋰枝晶，且隨著鋰枝晶不斷生長，隔膜有可能被刺破，形成微/內短路，存在熱失控的突發性故障隱患。另一方面，當電池系統運行于異常工況，即超出了電流、電壓和溫度的安全操作窗口，其漸變性和突變性?xún)深?lèi)故障引發概率會大大增加，以下簡要描述了過充、過放、大倍率充放電、過冷、過熱和不一致性這6類常見異常運行工況對電池本體故障的引發機制。

（1）　過充

因存在電池組不一致、充電控制技術未能精確調控等問題，不可避免地會出現部分單體發生過充現象。一般地，電池發生過充，會在其負極表面發生析鋰現象，對存在長期輕微過充情況，會因活性鋰損失而導致電池容量過快衰減的漸變性故障，同時析鋰可能誘發鋰枝晶，增大隔膜刺破引發微/內短路的安全隱患。在某些極端情況下，例如發生BMS失效時，會發生電池長時間深度過充可能，導致電池溫度持續升高，觸發如SEI膜分解、電解液分解、隔膜熔融、電解液分解、正極材料分解等一系列放熱副反應，最終引發電池內短路、熱失控等突發性故障。

（2）　過放

與過充現象類似，在電池系統實際運行過程中，會不可避免地出現部分單體發生過放現象。針對存在長期輕微過放情況，由于負極表面和SEI膜的鋰離子全部脫嵌，易引起負極結構和SEI膜破壞，導致活性物質不可逆損失，引發電池容量過快衰減的漸變性故障。若發生長時間深度過放，會造成負極集流體銅箔被氧化溶解后沉積在負極表面，一方面，影響負極集流體的電子傳輸能力和阻礙鋰離子的脫嵌，造成電池容量過快衰減和內阻過快增大的漸變性故障；另一方面，沉積在負極表面的銅可能刺破隔膜，引發電池內短路、熱失控的突發性故障風險。此外，深度過放會使正極材料過度嵌鋰，引發正極材料晶體結構的不可逆破壞，導致電池性能惡化。

（3）　大倍率充放電

隨著電池充放電倍率的增大，產熱速率也會相應增大，容易引發電池內部的放熱副反應，增大內短路風險，會引起電池?zé)崾Э氐耐话l(fā)性故障。尤其針對大倍率充電過程，由于受固相擴散速率限制，容易發生負極析鋰現象，引發容量過快衰減的漸變性故障，并容易誘發鋰枝晶而引發內短路的安全隱患。

（4）　過冷

當電池處于低溫工作環境時，可能會引起電解液中部分溶劑凝固化，鋰離子遷移/擴散速率明顯變小，尤其針對低溫充電情況，會出現電化學反應與固相擴散速率的不匹配，在負極表面出現析鋰現象，易形成鋰枝晶而引發隔膜刺破、內短路等一系列突發性故障。

（5）　過熱

當電池處于較高工作環境溫度時，會加大電池內部副反應速率，如SEI膜分解與再生速率，導致活性物質不可逆損失速率加快，引發電池容量過快衰減的漸變性故障。在充放電過程中，若電池工作環境過高且產熱速率明顯高于散熱速率，會觸發如SEI膜分解、電解液分解、隔膜熔融、電解液分解、正極材料分解等一系列放熱副反應，最終引發電池內短路、熱失控等突發性故障。

（6）　不一致性

在電池制造、篩選成組和使用各個階段，電池系統內各單體間在可用容量、內阻、開路電壓、自放電率、荷電狀態等內部/外部參數均會存在一定程度的不一致性，會對系統效率、安全性、使用壽命造成影響。一般地，隨著充放電循環，由于各單體的老化歷程不同，單體間不一致性往往會逐漸增大，影響系統整體容量的發揮。例如，在篩選成組階段，低可用容量單體會在實際運行過程中，可能長時間滿充滿放，甚至過充過放，會加速其老化過程，最終導致電池提前失效，整個電池系統也會在此過程中表現出容量過快衰減的漸變性故障。因此，通過實時、精準的評估電池系統不一致性，提前識別并定位故障單體，并實施針對性的運營維護，是電池本體故障診斷的又一個重要內容。

由于電池本體故障的引發機理復雜，需要在電

池制造、篩選成組和使用各個階段實施優化設計與調控，切實降低故障隱患，提高電池系統安全性和可靠性，并延長使用壽命。在電池實際運行階段，通過優化設計電、熱管理策略，盡可能避免過充、過放、過冷、過熱和大倍率充放電等異常操作，以延緩容量衰減和內阻增大速率，降低析鋰、微/內短路、熱失控等風險；通過設計合理的電池本體故障診斷技術，實現故障單體的精準提前識別，可為針對性的運行維護提供技術支撐，對電池系統的安全、穩定、可靠運行有重要意義。

2 鋰離子電池故障診斷方法分類

根據實時采集的電流、電壓、溫度等信息，通過設計合理的故障診斷系統，實現故障預警，并能將故障信息反饋至電池管理系統，以采取必要保護措施，保障電池系統的安全、穩定、可靠運行，故障診斷系統的流程示意如圖1所示。

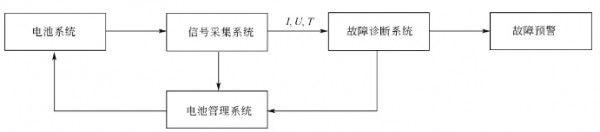

圖1   故障診斷系統流程圖

目前，鋰離子電池故障診斷診斷方法大致可分為兩大類：其一是基于電池模型的故障診斷方法，其二是無電池模型的故障診斷方法。

2.1　基于電池模型的故障診斷方法

基于電池模型的故障診斷，其關鍵是建立精確、可靠的電池模型，通過比較模型預測值與實測值的差異，實現故障預警。目前，電池模型主要包括電化學機理模型、等效電路模型和數據驅動模型三大類。電化學機理模型計算復雜度高，往往難以適用于實時在線計算，需要實施模型簡化后應用，其合理簡化方法有待發展；數據驅動模型是一種純經驗?zāi)Ｐ?，其性能依?lài)于樣本質量，外推性能往往難以保證；等效電路模型是一種半經驗半機理模型，計算復雜度較低，且具有優良的預測性能，已廣泛地應用于電池管理系統。目前，基于電池模型的故障診斷方法，基本采用等效電路模型，常有兩種策略。

（1）　融合電池模型與參數估計方法即可建立正常電池模型

如圖2(a)的一階等效電路模型，通過在線數據對模型參數進行估計后，根據模型參數對電池故障進行診斷；也可建立電池故障模型，通過比較實測值與故障模型預測值是否匹配，實現此類故障的診斷，如通過建立如圖2(b)所示的包含微/內短路故障的等效電路模型，若實測電壓值與此故障模型電壓預測值基本吻合，則可實現對微/內短路故障的有效診斷，并可結合參數估計策略實現對微/內短路故障的定量診斷。

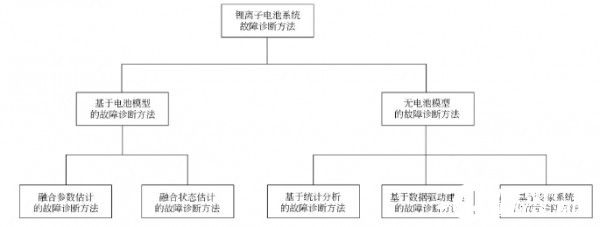

圖2   電池系統故障診斷方法分類

（2）　融合電池模型與狀態估計方法

如圖3所 示，以電流作為模型輸入，電壓、溫度作為模型輸出，結合電壓、溫度的實測值，通過濾波算法獲取電池端電壓、溫度的估計值，通過計算電壓/溫度估計值與其實測值的殘差，對系統故障進行診斷，

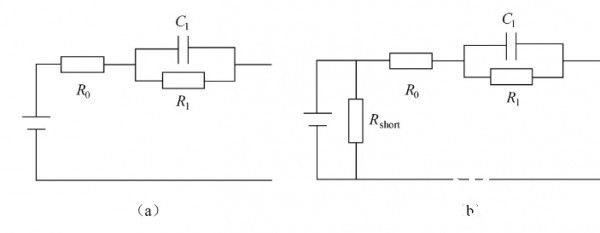

圖3   （a）鋰離子電池等效電路模型;（b）鋰離子電池內短路模型

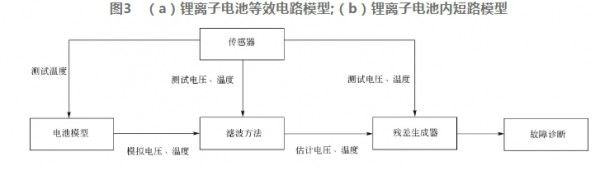

圖4   基于電池模型與狀態估計的故障診斷流程圖

也可利用估計得到的電池內部狀態，如SOC、內部溫度，對電池故障進行診斷?；跔顟B(tài)估計的故障診斷，其關鍵是開發精確、可靠的狀態空間模型和高效的狀態估計方法。

2.2　無電池模型的故障診斷方法

無電池模型的故障診斷方法無需針對單體電池的動態特性進行建模，在線實施可避免單體電池模型的參數更新迭代，效率較高；但是，相比基于模型的故障診斷方法，此類方法依賴于樣本數據質量，外推能力相對較差，且往往難以給出定量化的診斷結果?，F(xiàn)有關于無電池模型的電池故障診斷方法大致可分為如下三類。

（1）　基于統計分析的故障診斷方法

直接依據信號采集系統得到的電流、電壓和溫度數據，利用信息熵、正態分布等統計方法進行分析，通過設置合理的異常系數或閾值，實現電池故障診斷。此類方法計算復雜度低，執行效率高，但往往僅能實現故障檢測，難以對故障類型進行識別。

（2）　基于數據驅動建模的故障診斷方法

將電池可測數據作為輸入，電池故障作為輸出，通過構建諸如人工神經網絡[47]、徑向基神經網絡、多模型融合策略等數據驅動模型，實現電池系統故障的在線診斷。此類方法的診斷精度往往依賴于訓練數據的質量和數量，合理利用電池系統大數據平臺，有望獲得較為可靠的訓練數據。另外，由于離線數據往往難以完全覆蓋各種類型的故障，需要融合自適應在線學習策略，以提高故障診斷適應性。

（3）　基于專家系統的故障診斷方法

專家系統主要由知識庫、推理機、實時數據庫和人機接口組成，可用于多種故障的檢測和隔離。知識庫是專家系統的核心關鍵，其質量好壞直接決定專家系統的診斷性能。一般地，構建知識庫的信息來源主要包括兩方面：其一是基于電池系統故障特征分析的專家領域知識/規則；其二是歷史運行數據和故障檢修記錄信息。同時，為保障知識庫的適應性，在電池系統實際運行過程中，需要合理利用運行數據、檢修記錄等信息，實施在線更新與優化，具備自學習能力。推理機是實現故障類型、發生時間/位置預測的關鍵，目前研究大多采用模糊邏輯方法，但由于知識庫中的規則/模型可能會相互沖突，需要開發具有自學習能力、強魯棒性的決策方法。

3 鋰離子電池系統故障診斷應用案例

針對鋰離子電池系統故障診斷，現有研究主要集中在不一致性、短路、熱失控、傳感器和連接組件5個方面的單一故障診斷，僅有少量研究涉及多種故障的聯合診斷。

3.1　不一致性故障診斷

針對由大量單體串并聯組成的電池系統，在實際使用中，往往需要設計開發性能優良的主/被動均衡控制技術與熱管理系統，以提高各單體間電壓和溫度的一致性，對提升電池系統的效率、安全性和使用壽命均有重要意義。但是，受限于目前技術發展水平，難以保障電池系統一致性的精確調控，且在實際運行過程中，不可避免地會出現某個/部分單體發生漸變性或突變性的故障，體現在異常單體與其他正常單體間的電壓、溫度不一致性增大，會導致電池系統性能的下降?，F(xiàn)有關于不一致性故障診斷研究主要基于電池系統實際歷史運行數據，采用統計分析和數據建模方法，識別電壓/溫度故障 單體。

WANG等提出了一種融合香農熵與Z分?jǐn)?shù)策略的電池系統電壓/溫度故障診斷方法，通過電動汽車儲能系統實際運行數據驗證，表明該方法不僅能有效識別出異常電壓/溫度的發生時間，而且能對電壓/溫度異常單體進行精確定位。針對實測電壓數據存在受到噪聲污染的問題，SUN等提出了基于小波分析與香農熵的串聯電池組電壓故障診斷方法，通過電池組充放電實驗數據驗證，表明該方法能在較短時間內實現對電壓異常單體的有效識別。基于電動汽車儲能系統歷史運行數據，ZHAO等提出了基于3Σ多層次篩選與反向傳播神經網絡的電池系統電壓故障診斷方法，其中3Σ多層次篩選方法用于建立無電壓故障指標，而反向傳播神經網絡用于構建故障分布模型，通過與局部異常因子和聚類異常因子分析兩類方法進行比較，驗證了該方法的有效性。

需要指出的是，上述各類方法僅能識別出系統運行過程中單體出現電壓/溫度異常，實現對故障單體快速定位，但是難以對引發電壓/溫度故障的原因進行診斷。由于電池本體的電壓/溫度數據是由傳感器實測得到，對其分析前首先需要排除傳感器故障影響；同時，還需要判斷是否由于連接組件故障導致，提前實施排除。以此為基礎，針對電池本體的電壓故障，其有可能是與電池組內其他單體的可用容量、內阻、開路電壓、自放電率、荷電狀態等存在明顯差異而導致，往往需要結合電池內/外參數辨識技術，才能實現對引發電壓故障的原因?qū)嵤┖侠碓\斷。與此類似，對電池本體的溫度故障，其可能由高內阻、內短路等原因?qū)е拢残枰Y(jié)合電池內特性的精準表征技術，以實現對引發溫度故障的原因診斷。

3.2　短路故障診斷

鋰離子電池發生短路是引發熱失控的主要誘因，危害性大，亟需解決短路的提前預警難題，以提高電池運行的安全性。造成電池本體內短路的原因很多，在電池制造階段，引入的微量金屬雜質、毛刺等會引發隔膜刺破而造成內短路；在電池使用階段，機、電、熱濫用會引發隔膜撕裂、刺破、收縮坍塌等導致內短路。除電池內短路外，電池組也會發生外部短路，兩者的電流-電壓響應具有一定的相似性，實現兩者的提前區分有一定難度。對電池短路故障實施合理診斷，需要在不同層面解決如下問題：① 定性判斷電池是否存在短路；② 定量計算短路程度，即漏電流/短路電阻的大小；③ 定位短路發生位置，并區分內/外短路；④ 判斷引發電池短路的內在原因；⑤ 認清由短路引發熱失控的演化規律，實現提前預警，保障安全運行。

目前，針對短路故障研究，主要采用基于電池組模型或單體短路模型的診斷方法。OUYANG等提出了一種基于均值-差異模型的電池組內單體短路診斷方法，采用遞歸最小二乘法對模型參數實施估計，綜合考慮電壓差和內阻特征參數變化，實現對內短路故障的診斷。GAO等提出了一種基于均值-差異模型與擴展卡爾曼濾波的電池短路定量診斷方法，通過離線建立包括SOC與內阻差異的電池模型，在擴展卡爾曼濾波算法實施電池組內SOC差異估計基礎上，采用遞歸最小二乘方法得到短路電阻，通過外接電阻的串聯電池組實驗數據進行了性能驗證，結果表明所提方法能對短路電阻實施精確估計。CHEN等提出了一種基于一階等效電路模型的電池外短路故障診斷方法，通過比較實測端電壓值與離線構建的外短路電池模型端電壓值，若兩者吻合良好，表明電池存在外短路故障。YANG等提出了一種基于分?jǐn)?shù)階模型的電池外短路故障診斷方法，通過與文獻[37]方法的性能比較，結果表明基于分?jǐn)?shù)階模型的方法具有更高故障診斷精度；還通過建立隨機森林模型，對外短路電池是否伴隨漏液進行了診斷。FENG等提出了一種基于電池模型和參數/狀態估計的電池短路診斷方法，基于實測電壓和溫度數據，識別出表征各單體過度容量損失的SOC值和異常產熱的內阻，并基于電池組SOC和內阻信息，設計了不同失效層級的短路故障診斷策略，實驗結果表明該方法能夠準確估計短路電阻，并實現熱失控的提前預警。

部分研究采用了基于非模型的電池短路故障診斷方法。KONG等提出了一種基于充電電壓曲線變換的電池短路定量診斷方法，通過將電池充電曲線與基準曲線實施匹配，得到不同單體間剩余充電量的差異，進而獲得各單體的漏電流與微短路電阻大小；利用外接短路電阻實驗進行了性能驗證，結果表明該方法在電池組出現老化以及不同充電模式下，均能較為精準估計出微短路電阻。XIA等提出了一種基于電壓曲線相關性的電池短路故障診斷方法，采用遞歸移動窗口相關系數計算方法，實現了短路故障的在線檢測，結果表明該方法對存在電池組SOC和SOH不一致性的情況，仍能對初始階段的短路進行有效識別。

需要指出的是，針對電池內/外短路的故障診斷，現有研究還未能夠有效地定位出短路發生位置，對如何區分內短路和外短路兩類故障還有待進一步研究。對內短路和外短路，兩者體現出一定程度相似的電壓響應特性，但兩者在產熱特性會有明顯差異，基于現有方法，結合精準的熱模型，綜合利用電壓、溫度響應信息，有望解決電池短路故障類型的精確識別。同時，需要在認識電池本體內短路的演化機制基礎上，進一步提升微/內短路的識別精度和效率，實現提前預警，切實保障電池的高安全 運行。

3.3　熱故障診斷

操作溫度對電池性能影響顯著，若電池處于高溫操作，易引起可用容量的快速衰減；受限于現有熱管理系統技術，往往難以保證電池組內各單體溫度的均一化，其中的高溫單體老化速率加快，會加劇不一致性。在極端情況下，高溫操作會導致電池內部放熱副反應加劇，顯著影響電池使用壽命，甚至引起隔膜收縮坍塌，導致內短路，最終可能引發熱失控，并伴隨電池泄露、燃燒、爆炸、冒煙、脹氣等現象發生。因此，在認清溫度對電池性能影響規律基礎上，發展高效的電池?zé)峁收显\斷技術，對實現熱失控提前預警有重要作用，以保證電池系統的高安全、長壽命運行。近年來，大容量電池單體在電動汽車和儲能領域的應用越來越多，但是隨著單體容量增大，電池實際運行過程中的內芯溫度和表面溫度差異也會增大，尤其對高倍率充放電過程，其內芯和表面的溫度差異更為顯著。一般地，對商用鋰離子電池，受成本和技術限制，往往難以通過預埋熱電偶等技術實現電池內芯溫度的實時測量。因此，發展精確、可靠的電池內芯溫度實時估計方法，對實現電池?zé)峁收系暮侠碓\斷有重要意義。

目前針對電池內芯溫度估計方法開展的研究，前期主要面向圓柱形鋰離子電池。LIN等在建立電池徑向集總熱模型基礎上，采用了基于最小二乘法的模型參數辨識策略，實現了模型參數與內芯溫度的在線估計；并在考慮內阻與溫度影響關系基礎上，還提出采用了一種融合非均勻遺忘因子的最小二乘法，以保證方法長期運行的可靠性。RICHARDSON等提出了一種基于電化學阻抗譜和表面溫度測量數據的內芯溫度估計方法，不依賴于電池?zé)崽匦?、產熱速率和熱邊界條件等機理知識，具有計算效率高和魯棒性強的特點，通過內置熱電偶實驗驗證了該方法有效性。KIM等采用雙卡爾曼濾波方法，基于表面溫度、環境溫度、電流和電壓實測數據，可合理地估算出電池內芯溫度和對流系數，并可得到在未知冷卻條件下圓柱形電池的徑向溫度分布?；趫A柱形電池內芯溫度估計，可實施不同類型的熱故障診斷。DEY等在建立考慮內部導熱的電-熱耦合模型基礎上，提出采用LUENBERGER觀測器，實現了對流冷卻內阻、內部熱阻和熱失控三類典型熱故障的有效診斷。在此基礎上，DEY等融入了內阻與溫度的耦合關系，提出采用非線性觀測器，并設計了考慮不確定性的自適應閾值設定策略，提升了所提方法的魯棒性和適用性，通過商業鋰離子電池試驗，驗證了熱故障診斷方法的有效性。

近年來，由于大容量方形電池逐漸開始大量應用，在實際運行中其溫度分布往往更不均勻，且內/外溫差更大，亟需發展其內芯溫度估計方法。與圓柱形鋰離子電池研究類似，SUN等和ZHANG 等通過構建與文獻相似的熱模型，采用卡爾曼濾波方法，實現了方形電池內芯溫度的在線估計?？紤]到方形電池內部不同方向的導熱系數差異與外部不同表面的散熱系數差異，DAI等提出了一種基于等效電路模型與等效熱阻網絡模型相耦合的建模策略，結合自適應卡爾曼濾波，實現了內芯溫度估計，并通過內置熱電偶實驗，驗證了所提方法的有效性。但是，基于內芯溫度估計的方形電池不同類型熱故障診斷研究，未見相關報導，有待進一步研究。

需要指出的是，引發熱故障的內在成因很多，既有電池本體的微/內短路形成、內阻過快增大、內部導熱系數降低等故障引發，也有外部冷卻系統故障引發。引發熱故障后的外在表現為電池溫度不正常升高，甚至觸發熱失控導致安全問題。因此，要實現合理的熱故障診斷，需要對熱故障引發機制有深入的認識，結合短路、一致性等其他類型故障診斷結果，并開發精準電-熱模型和高效狀態估計/故障診斷方法，有望實現熱故障的提前預警和類型診斷，為電池高安全、長壽命運行提供保障。

3.4　傳感器故障診斷

精確、可靠的電壓、電流和溫度實時測量數據是實現BMS中狀態估計、充放電控制、均衡控制等功能的基礎，若發生傳感器故障，會影響B(tài)MS的正常工作，甚至發生失效，導致系統性能惡化，甚至引發安全問題。

目前，針對傳感器故障診斷，大部分面向電流和電壓傳感器開展故障診斷研究。MARCICKI等提出采用非線性奇偶方程法構建診斷模型，通過結合滑模觀測器與離線電池模型，實現了單體電流或電壓傳感器故障的檢測與隔離。CHEN等提出了一種融合降階LUENBERGER觀測器和學習觀測器的傳感器故障診斷策略，可同時實現故障檢測、分離與估計，通過三單體串聯電池組仿真實驗，驗證了所提方法在電流傳感器故障診斷的有效性。HE等提出了一種基于一階等效電路模型與自適應擴展卡爾曼濾波的串聯電池組故障診斷技術，將自適應卡爾曼濾波所得電壓估計值與電壓實測值對比，實現了電流和電壓傳感器故障的診斷。LIU等[66]提出一種基于二階等效電路模型與擴展卡爾曼濾波的傳感器故障診斷方法，利用估計電壓與實測電壓間的殘差信息，采用統計推斷方法，實現了對電流或電壓傳感器故障的診斷。在此基礎上，為解決電池組內電流/電壓傳感器故障診斷計算復雜度高的難題，LIU等提出了對最高和最低電壓兩個單體進行實時診斷，而對其他單體進行長時間離線診斷的策略，通過串聯電池組試驗，驗證了所提方法能對電池組中的電流、電壓傳感器故障實現快速定位。此外，針對電流、電壓和溫度三類傳感器實施同時故障診斷，DEY等基于一階等效電路—集總熱耦合模型，采用滑模觀測器技術，實現了電流、電壓和溫度傳感器故障的同時檢測、分離與估計，通過設定傳感器偏置試驗，對所提方法的有效性進行了驗證。

需要指出的是，目前大部分研究?jī)H針對單體的單個傳感器故障診斷開展研究，對電池組/電池系統中大量傳感器的故障診斷研究涉及較少，會大大增加計算復雜度，需要開發更加高效的傳感器故障診斷策略。同時，根據傳感器故障程度不同，可能出現傳感器漂移、偏差、精度等級降低、完全失效等多種類型，發展傳感器故障的定量評價技術意義重大。此外，由于電流、電壓和溫度三類傳感器的信息會相互耦合，將增大同時診斷的難度，有待研究。

3.5　連接組件故障診斷

電池連接組件故障，如螺母、焊點松動會導致接觸內阻增加，影響電池系統在高倍率下的功率性能，且會導致局部產熱量增大，老化速率加快，會減少剩余使用壽命，并在極端情況下可能會引發熱安全事故。

徐等提出了一種基于等效電路建模與參數估計的連接組件接觸故障診斷方法，基于電流、電壓實測數據實施模型內阻參數在線估計，結果表明對存在接觸故障的單體，其內阻呈現出較大的波動，而對無接觸故障的單體，其內阻變化較為平穩，但該方法未給出定量判定電池出現接觸故障的指標。YAO等提出了采用信息熵分析方法，并系統比較了集成香農熵、局部香農熵和樣本熵三種類型信息熵計算方式，可實現電池連接組件故障發生時間和位置的診斷，結果表明采用集成香農熵策略效果最優。電池內阻與接觸內阻的增加均會導致電池功率性能的衰退，針對電池組功率失效的故障診斷問題，ZHENG等提出一種基于等效電路模型與香農熵的故障診斷方法，采用總體最小二乘法實現模型中內阻參數的在線估計，通過對三個月內阻數據的香農熵分析，表明所提方法可對電池內阻和接觸內阻兩類故障進行識別。

需要指出的是，現有大部分研究是基于電流和電壓信息實現電池連接組件故障診斷，一般地，電池接觸內阻的增加會增大局部產熱，導致局部溫度升高，利用溫度信息，可能有助于提高連接組件故障的診斷效果。

3.6　多故障聯合診斷

電池本體、電池管理系統、傳感器、連接組件等均存在發生故障的隱患，而且多種故障可能會同時發生且相互耦合，會大大增加故障診斷難度。目前，大部分研究基本針對某種特定故障開發合適的故障診斷方法，還難以滿足多類型故障的同時診斷需求，例如兩個串聯單體間發生連接故障，測量電壓發生異常，前述單一故障診斷方法往往無法有效判別故障來源，即是否來自電池內部濫用或是電池連接故障，難以實現故障類型和位置的準確診斷。

KANG等提出了一種考慮接觸電阻和電壓傳感器可靠性影響的交錯連接電壓測量方法，可適用于串聯電池組的多故障在線診斷，結果表明可對電池系統中的連接組件故障、傳感器故障和電池濫用故障實現有效診斷。針對帶有冷卻系統的電池系統，LIU等通過構建等效電路-熱耦合模型，并提出了一種基于結構分析與序貫殘差發生器的多故障診斷方法，可實現電流/電壓/溫度傳感器故障、連接組件故障、冷卻系統故障的檢測與分離。劉文杰等提出了一種基于模糊數學和模糊診斷理論的電池故障診斷專家系統，可實現對內阻過大、電池開路、電池老化、電池連接不正常、電池容量偏小和電池充電不足6類故障的診斷。

需要指出的是，針對多種故障的診斷，無論是基于等效電路模型或電熱耦合模型的模型化方法，還是基于專家系統的非模型化方法，目前均只能實現少量特定幾種常見故障檢測、分離與估計，針對不常見故障和未在知識庫范圍內的故障，各種方法的診斷效果仍需要進一步驗證。

4 挑 戰

針對鋰離子電池系統的故障診斷，由于故障種類繁多，每種故障的引發機制類型各異，且各種故障相互耦合，即觸發某種故障后可能會引發其他故障，經全面文獻調研，相關研究主要存在如下挑戰。

（1）　故障診斷系統的頂層設計

現有大部分研究?jī)H針對特定應用場景、特定故障類型開展，在多故障聯合診斷方法研究方面相對較少，并且在涉及大量單體串并聯組成的模組或系統開展在線故障診斷時，計算量將急劇增大，現有方法能否滿足實際應用需求，有待驗證。因此，需要從系統工程的角度出發，加強對故障診斷系統整體框架設計研究，以提升對實際應用場景的適應性。一方面，需要在認清發生不同類型故障引發機制與危害基礎上，實施分層分級，合理設置故障診斷順序；另一方面，針對大規模電池系統，需要在單體、模組和系統三個層次，開展合理的簡化策略研究，降低故障診斷方法的計算量，確保故障診斷系統的高效運行。

（2）　故障引發機制的深層次診斷

同種故障多引發原因、多種故障相互耦合是制約實施精準、可靠故障診斷的難題，現有大部分研究?jī)H實施故障檢測，對故障分離與故障程度估計研究相對較少，尤其缺乏對故障引發原因的相關診斷研究。因此，需要在認清各類故障引發機制與多種故障相互耦合關系的基礎上，在一定程度上實現故障類型/引發原因的解耦后，一方面有助于從源頭上采取相應防護措施，避免故障發生或?qū)撛诠收蠈?shí)施提前防護；另一方面需要結合發展故障分離、故障程度評估方法，最終實現對故障引發機制的深層次診斷。

（3）　熱失控的精準、提前預警

電池?zé)崾Э匾蚱淦茐牧Υ?，是學術界和工業屆持續關注的熱點問題。由于熱失控演化規律復雜，在其發生前隱蔽性強，如何實現熱失控的精準、提前預警，挑戰很大。因此，在認清熱失控引發機制及演化規律基礎上，尤其是針對機、電、熱濫用情況，認清微/內短路的演化規律，開發在多種濫用情況下包含電、熱、機械等多物理場耦合建模方法，實現不同熱失控觸發機制的特性模型，基此發展相應的熱失控提前預警方法，以實現安全事故預防。

（4）　全生命周期內精準、可靠的故障診斷

在電池制造、成組篩選和使用各個階段，諸多因素均可能引入電池系統故障隱患或引發故障；且在電池系統使用階段，隨著單體逐漸老化后，離散度逐漸增大，一致性逐漸變差，各種故障隱患也會明顯增大。現有大部分研究提出的各類電池系統故障診斷方法，基本未在電池全生命周期內的故障診斷性能實施驗證，實際效果及適應性有待進一步驗證。因此，需要在電池使用階段全生命周期內的故障診斷試驗設計方法研究基礎上，評價現有電池故障診斷方法的適用性和效果，并需要引入自適應學習機制，提高全生命周期內故障診斷方法的精準性和可 靠性。
