本實用新型涉及濃縮物分離技術領域，具體為一種用于生產香精的梅子濃縮物分離器。

背景技術：

梅子濃縮物含豐富的營養成份，常吃可促進身體健康，青梅為原料，把新鮮的青梅汁長時間熬煮，而提煉出來的青梅濃縮物。

現如今的梅子濃縮物分離器在濃縮物提取完畢后，不便于對濃縮物直接進行存放，且提取所用的器具不便于清理，影響后續提取進程的問題。

為解決上述的問題。為此，提出一種用于生產香精的梅子濃縮物分離器。

技術實現要素：

本實用新型的目的在于提供一種用于生產香精的梅子濃縮物分離器，從而解決了現有技術中梅子濃縮物分離器在濃縮物提取完畢后，不便于對濃縮物直接進行存放，且提取所用的器具不便于清理，影響后續提取進程的問題。

為實現上述目的，本實用新型提供如下技術方案：一種用于生產香精的梅子濃縮物分離器，包括支撐機構和分離機構，所述分離機構放置在支撐機構的表面，所述支撐機構包括基座和加熱板，所述加熱板設置在基座的表面一側；

所述分離機構包括蒸餾組件、收納組件和冷卻管，蒸餾組件通過冷卻管與收納組件之間相連通，且收納組件位于蒸餾組件的一側，蒸餾組件位于加熱板的表面。

優選的，所述蒸餾組件包括蒸餾瓶、第一連接口、第一連通蓋和螺栓，蒸餾瓶的上端設置第一連接口，第一連通蓋設置在第一連接口的一端，螺栓設置在第一連接口的外圍。

優選的，所述第一連接口包括第一嵌入槽和第一螺紋，第一連接口的一端開設有第一嵌入槽，第一連接口的外圍開設有第一螺紋。

優選的，所述第一連通蓋包括第一嵌入塊和第二螺紋，第一連通蓋的底面設置第一嵌入塊，且第一嵌入塊與第一嵌入槽相匹配，第一嵌入塊的外圍開設有第二螺紋，且第二螺紋與第一螺紋相配合與螺栓之間構成螺紋連接。

優選的，所述收納組件包括收納瓶、第二連接口和第二連通蓋，收納瓶的上端設置第二連接口，且第二連接口的一端設置第二連通蓋。

優選的，所述第二連接口的上端開設有第二嵌入槽，第二連通蓋的底面設置第二嵌入塊，且第二嵌入槽與第二嵌入塊相匹配。

與現有技術相比，本實用新型的有益效果如下：

1、本實用新型提出的一種用于生產香精的梅子濃縮物分離器，本裝置采用蒸餾對梅子濃縮物進行分離提取，通過蒸餾瓶的上端設置第一連接口，第一連通蓋設置在第一連接口的一端，第一連接口的一端開設有第一嵌入槽，第一連通蓋的底面設置第一嵌入塊，且第一嵌入塊與第一嵌入槽相匹配，在提取完畢后，能夠直接對蒸餾瓶進行收納更換，便于對濃縮物直接進行存放的同時，可以直接裝配新的蒸餾瓶，保障梅子濃縮物的提取效率。

2、本實用新型提出的一種用于生產香精的梅子濃縮物分離器，通過螺栓設置在第一連接口的外圍，第一連接口的外圍開設有第一螺紋，第一嵌入塊的外圍開設有第二螺紋，且第二螺紋與第一螺紋相配合與螺栓之間構成螺紋連接，在保障蒸餾瓶便于進行拆分的同時，提高第一連接口與第一連通蓋之間的密封性，避免在蒸餾時，出現水蒸氣向外界溢出的現象，影響蒸餾效率。

3、本實用新型提出的一種用于生產香精的梅子濃縮物分離器，通過收納瓶的上端設置第二連接口，且第二連接口的一端設置第二連通蓋，第二連接口的上端開設有第二嵌入槽，第二連通蓋的底面設置第二嵌入塊，且第二嵌入槽與第二嵌入塊相匹配，配合蒸餾組件，便于對整體裝置進行拆分，方便在分離完畢后對器具的清理作業。

附圖說明

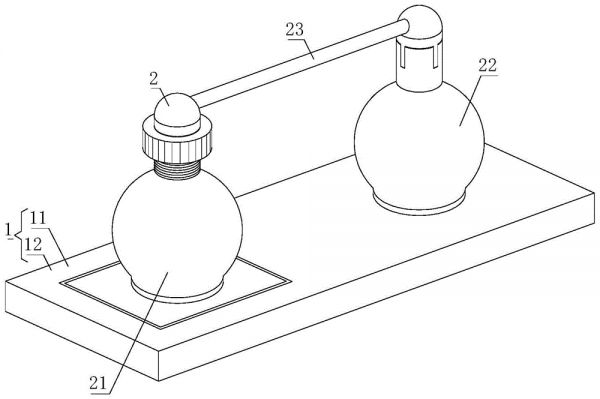

圖1為本實用新型的整體結構示意圖；

圖2為本實用新型的蒸餾組件立體結構示意圖；

圖3為本實用新型的蒸餾瓶立體結構示意圖；

圖4為本實用新型的第一連通蓋立體結構示意圖；

圖5為本實用新型的收納組件立體結構示意圖。

圖中：1、支撐機構；11、基座；12、加熱板；2、分離機構；21、蒸餾組件；211、蒸餾瓶；212、第一連接口；2121、第一嵌入槽；2122、第一螺紋；213、第一連通蓋；2131、第一嵌入塊；2132、第二螺紋；214、螺栓；22、收納組件；221、收納瓶；222、第二連接口；2221、第二嵌入槽；223、第二連通蓋；2231、第二嵌入塊；23、冷卻管。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├绢I域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-4，一種用于生產香精的梅子濃縮物分離器，包括支撐機構1和分離機構2，分離機構2放置在支撐機構1的表面，支撐機構1包括基座11和加熱板12，加熱板12設置在基座11的表面一側，分離機構2包括蒸餾組件21、收納組件22和冷卻管23，蒸餾組件21通過冷卻管23與收納組件22之間相連通，且收納組件22位于蒸餾組件21的一側，蒸餾組件21位于加熱板12的表面，蒸餾組件21包括蒸餾瓶211、第一連接口212、第一連通蓋213和螺栓214，蒸餾瓶211的上端設置第一連接口212，第一連通蓋213設置在第一連接口212的一端，螺栓214設置在第一連接口212的外圍，第一連接口212包括第一嵌入槽2121和第一螺紋2122，第一連接口212的一端開設有第一嵌入槽2121，第一連接口212的外圍開設有第一螺紋2122，第一連通蓋213包括第一嵌入塊2131和第二螺紋2132，第一連通蓋213的底面設置第一嵌入塊2131，且第一嵌入塊2131與第一嵌入槽2121相匹配，第一嵌入塊2131的外圍開設有第二螺紋2132，且第二螺紋2132與第一螺紋2122相配合與螺栓214之間構成螺紋連接，本裝置采用蒸餾對梅子濃縮物進行分離提取，通過蒸餾瓶211的上端設置第一連接口212，第一連通蓋213設置在第一連接口212的一端，第一連接口212的一端開設有第一嵌入槽2121，第一連通蓋213的底面設置第一嵌入塊2131，且第一嵌入塊2131與第一嵌入槽2121相匹配，在提取完畢后，能夠直接對蒸餾瓶211進行收納更換，便于對濃縮物直接進行存放的同時，可以直接裝配新的蒸餾瓶211，保障梅子濃縮物的提取效率，通過螺栓214設置在第一連接口212的外圍，第一連接口212的外圍開設有第一螺紋2122，第一嵌入塊2131的外圍開設有第二螺紋2132，且第二螺紋2132與第一螺紋2122相配合與螺栓214之間構成螺紋連接，在保障蒸餾瓶211便于進行拆分的同時，提高第一連接口212與第一連通蓋213之間的密封性，避免在蒸餾時，出現水蒸氣向外界溢出的現象，影響蒸餾效率。

請參閱圖5，一種用于生產香精的梅子濃縮物分離器，收納組件22包括收納瓶221、第二連接口222和第二連通蓋223，收納瓶221的上端設置第二連接口222，且第二連接口222的一端設置第二連通蓋223，第二連接口222的上端開設有第二嵌入槽2221，第二連通蓋223的底面設置第二嵌入塊2231，且第二嵌入槽2221與第二嵌入塊2231相匹配，配合蒸餾組件21，便于對整體裝置進行拆分，方便在分離完畢后對器具的清理作業。

綜上所述：本實用新型提出的一種用于生產香精的梅子濃縮物分離器，包括支撐機構1和分離機構2，分離機構2放置在支撐機構1的表面，本裝置采用蒸餾對梅子濃縮物進行分離提取，通過蒸餾瓶211的上端設置第一連接口212，第一連通蓋213設置在第一連接口212的一端，第一連接口212的一端開設有第一嵌入槽2121，第一連通蓋213的底面設置第一嵌入塊2131，且第一嵌入塊2131與第一嵌入槽2121相匹配，在提取完畢后，能夠直接對蒸餾瓶211進行收納更換，便于對濃縮物直接進行存放的同時，可以直接裝配新的蒸餾瓶211，保障梅子濃縮物的提取效率，通過螺栓214設置在第一連接口212的外圍，第一連接口212的外圍開設有第一螺紋2122，第一嵌入塊2131的外圍開設有第二螺紋2132，且第二螺紋2132與第一螺紋2122相配合與螺栓214之間構成螺紋連接，在保障蒸餾瓶211便于進行拆分的同時，提高第一連接口212與第一連通蓋213之間的密封性，避免在蒸餾時，出現水蒸氣向外界溢出的現象，影響蒸餾效率，通過收納瓶221的上端設置第二連接口222，且第二連接口222的一端設置第二連通蓋223，第二連接口222的上端開設有第二嵌入槽2221，第二連通蓋223的底面設置第二嵌入塊2231，且第二嵌入槽2221與第二嵌入塊2231相匹配，配合蒸餾組件21，便于對整體裝置進行拆分，方便在分離完畢后對器具的清理作業。

需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
