1.本技術涉及電池，特別是涉及一種電池健康狀態檢測系統及方法。

背景技術：

2.目前隨著人們對電池應用的需求不斷增加，對電池容量與壽命(即電池可充放電次數)的精確掌握也更加重視。傳統的電池壽命的檢測方法是透過對電池完整充放電實現的。然而此檢測方法耗費太大的測試時間與成本，有時難以執行于商業應用上。

技術實現要素：

3.本技術所要解決的技術問題在于，針對現有技術的不足提供一種電池健康狀態檢測方法，包含以下步驟：對電池進行短暫的充電或放電；在電池充電或放電過程中，測量電池在第一時間點的第一電壓值；在電池充電或放電過程中，測量電池在第二時間點的第二電壓值；計算第二電壓值與第一電壓值的一電壓差值；計算第二時間點與第一時間點的一時間差值；以及將時間差值除以電壓差值，以計算出老化參數。
4.在一實施方案中，所述電池健康狀態檢測方法還包含以下步驟：對電池進行多次充放電循環；在特定的幾個充放電循環次數后，測量并計算電池的老化參數，獲得電池的老化參數與充放電循環次數的數據；以及計算電池的老化參數與電池的充放電循環次數的關系，以產生第一關系數據。
5.在一實施方案中，所述電池健康狀態檢測方法還包含以下步驟：測量電池進行每次充放電循環的電池容量；將每次充放電循環的電池容量除以電池的初始容量，以計算出的電池健康狀態；以及計算電池的充放電循環次數與電池健康狀態的關系，以產生第二關系數據。
6.在一實施方案中，所述電池健康狀態檢測方法還包含以下步驟：測量待測電池的老化參數；基于第一關系數據，依據待測電池的老化參數，以計算待測電池目前累積的充放電循環次數；以及基于第二關系數據，依據所計算的電池充放電循環次數，以計算對應的電池健康狀態。
7.另外，本技術提供一種電池健康狀態檢測系統，包含充放電電路、測量電路以及運算電路。充放電電路配置以對電池進行脈沖充電或放電。測量電路連接電池。測量電路配置以測量電池在充放電過程中選取的兩個時間點，分別表示為第一時間點以及第二時間點，并測量第一時間點的第一電壓值以及第二時間點的第二電壓值。運算電路連接充放電電路以及測量電路。運算電路計算第二電壓值與第一電壓值的一電壓差值，計算第二時間點與第一時間點的一時間差值，將時間差值除以電壓差值，以計算出電池的老化參數。
8.在一實施方案中，充放電電路對電池進行多次充放電循環，在累積特定的充放電循環次數后，檢測的電池健康狀態，將電池進行脈沖充電或放電，運算電路計算電池在特定的充放電循環次數時的老化參數，獲得電池的老化參數與充放電循環次數的數據，計算電池的老化參數與電池的充放電循環次數的關系，以產生第一關系數據。
9.在一實施方案中，測量電路測量電池每次充放電循環的電池容量，運算電路將每次充放電循環的電池容量除以電池的初始容量，以計算出的電池健康狀態，計算電池的充放電循環次數與電池健康狀態的關系，以產生第二關系數據。
10.在一實施方案中，測量電路測量待測電池的電壓與時間數據，運算電路計算待測電池的老化參數，接著基于第一關系數據，依據電池的老化參數，以計算待測電池目前累積的充放電循環次數，基于第二關系數據以計算待測電池目前累積的充放電循環次數所對應的電池健康狀態。
11.如上所述，所述電池健康狀態檢測系統及方法，其采用不同于傳統的電池測量方式，不需要經過完整充放電，僅需要短暫的放電或充電測量，取得電池的電壓與時間數據，計算老化參數，再利用已知的老化關系式，即可估算出電池當前的電池健康狀態。本技術技術之商業價值在于能在短時間內估算電池健康狀態，以提供電池還能使用多久的剩余壽命的信息(電池剩余壽命的評估)，取代傳統完整充放電的檢測方式，大量降低測試成本，對電池提供有效數據，使電池再造后之效益最大化。
12.為使能更進一步了解本技術的特征及技術內容，請參閱以下有關本技術的詳細說明與圖式，然而所提供的圖式僅用于提供參考與說明，并非用來對本技術加以限制。
附圖說明

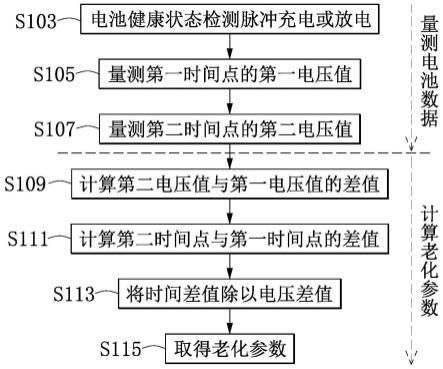

13.圖1為本技術實施例的電池健康狀態檢測方法的測量電池數據以及計算老化參數的步驟流程圖。
14.圖2為本技術實施例的電池健康狀態檢測方法的計算電池健康狀態的關系式的步驟流程圖。
15.圖3為本技術實施例的電池健康狀態檢測方法的測量待測電池與利用關系式評估待測電池健康狀態的步驟流程圖。
16.圖4為本技術實施例的電池健康狀態檢測系統的方塊圖。
具體實施方式
17.以下是通過特定的具體實施例來說明本技術的實施方式，本領域技術人員可由本說明書所公開的內容了解本技術的優點與效果。本技術可通過其他不同的具體實施例加以施行或應用，本說明書中的各項細節也可基于不同觀點與應用，在不背離本技術的構思下進行各種修改與變更。另外，本技術的附圖僅為簡單示意說明，并非依實際尺寸的描繪，事先聲明。以下的實施方式將進一步詳細說明本技術的相關技術內容，但所公開的內容并非用以限制本技術的保護范圍。另外，本文中所使用的術語“或”，應視實際情況可能包含相關聯的列出項目中的任一個或者多個的組合。
18.請參閱圖1和圖4，其中圖1為本技術實施例的電池健康狀態檢測方法的測量電池數據以及計算老化參數的步驟流程圖；圖4為本技術實施例的電池健康狀態檢測系統的方塊圖。
19.本實施例的電池健康狀態檢測方法可包含如圖1所示的步驟s103至s115，其可由如圖4所示的電池健康狀態檢測系統所包含的充放電電路10、測量電路20以及運算電路30執行，在此僅舉例說明，本技術不以此為限。實務上，本文步驟可替換為其他電路組件執行，
且可依據實際需求適當調整步驟執行順序或內容。
20.首先，執行步驟s103至s107，以測量電池100的數據。
21.在步驟s103，利用充放電電路10連接電池100以對電池100進行健康狀態檢測脈沖充電或放電。
22.在步驟s105，在電池100充電或放電過程中，利用測量電路20連接或接觸電池100以測量電池100在第一時間點的第一電壓值。
23.在步驟s107，在電池100充電或放電過程中，利用測量電路20測量電池100在第二時間點的第二電壓值。
24.在測量電池100的數據之后，執行步驟s109至s115，以計算電池的老化參數。
25.在步驟s109，利用運算電路30連接測量電路20，計算電池100充電或放電時的第二電壓值與第一電壓值的差值，得到一電壓差值。
26.在步驟s111，利用運算電路30計算第二時間點與第一時間點的差值，得到一時間差值。
27.在步驟s113，利用運算電路30將前述時間差值除以電壓差值。
28.在步驟s115，在前述運算后，取得運算結果之電池100的老化參數。
29.舉例而言，利用運算電路30計算電壓隨時間變化的斜率倒數，以取得老化參數：
[0030][0031]
其中，a代表老化參數，δt代表第二時間點與第一時間點的時間差值，δv代表第二電壓值與第一電壓值的電壓差值，t2代表第二時間點，t1代表第一時間點，v2代表第二電壓值，v1代表第一電壓值。
[0032]
請參閱圖1、圖2和圖4，其中圖1為本技術實施例的電池健康狀態檢測方法的測量電池數據以及計算老化參數的步驟流程圖；圖2為本技術實施例的電池健康狀態檢測方法的計算電池健康狀態的關系式的步驟流程圖；圖4為本技術實施例的電池健康狀態檢測系統的方塊圖。
[0033]
本實施例的電池健康狀態檢測方法可包含如圖2所示的步驟s201至s215，其可由如圖4所示的電池健康狀態檢測系統所包含的充放電電路10、測量電路20以及運算電路30執行。其中，步驟s203可包含前述步驟s103至s107，而步驟s205可包含前述步驟s109至s115。
[0034]
在步驟s201：對電池進行充放電循環(cycle)。在本文中，電池100執行完一次完全的充電與一次完全的放電，完成一次/一個充放電循環。
[0035]
在步驟s203，測量電池100的數據。
[0036]
在步驟s205，測量到的電池100的數據以計算老化參數。
[0037]
在步驟s207，利用運算電路30計算電池100的老化參數與電池充放電循環次數的關系，以產生第一關系數據例如第一關系式。
[0038]
在步驟s209，利用運算電路30，測量電池100每次充放電循環的電池容量(capacity)。前述步驟s209可以使用廠商提供的電池充放電循環次數與電池容量數據代替。
[0039]
在步驟s211，利用運算電路30，依據電池100的目前電池容量與初始容量，計算出
電池健康狀態，以下列公式表示：
[0040][0041]
其中，soh代表電池健康狀態(state of health)，cp代表電池容量，cy代表充放電循環次數(n次)，n為整數值。
[0042]
在步驟s215，利用運算電路30計算電池100的充放電循環次數與電池100的電池健康狀態的關系，以產生第二關系數據例如第二關系式。
[0043]
在執行完上述步驟s201至s215之后，可取得電池100的老化參數與電池100的充放電循環次數的第一關系數據例如第一關系式，以及取得電池100的充放電循環次數與電池100的電池健康狀態的第二關系數據例如第二關系式，這些可作為評估與電池100相同型態的待測電池(例如但不限于廢棄電池)的電池健康狀態的參考依據，如下詳細說明。
[0044]
請參閱圖1至圖4，其中圖3為本技術實施例的電池健康狀態檢測方法的測量待測電池與利用關系式評估待測電池健康狀態的步驟流程圖。
[0045]
本實施例的電池健康狀態檢測方法可包含如圖3所示的步驟s301至s311，以基于上述已知信息，以評估待測電池的健康狀態。
[0046]
在步驟s301，取得待測電池，例如但不限于回收廢棄電池。
[0047]
在步驟s303，如上述執行步驟s103至s115相同方式以測量待測電池的老化參數。
[0048]
在步驟s305，利用運算電路30基于第一關系式，依據老化參數(例如將待測電池的老化參數代入第一關系式)，以在步驟s307計算待測電池目前累積的充放電循環次數。
[0049]
在步驟s309，利用運算電路30基于第二關系式，將待測電池的充放電循環次數代入第二關系式，在步驟s311中計算出電池健康狀態。
[0050]
綜上所述，本技術提供一種電池健康狀態檢測系統及方法，其采用不同于傳統的電池測量方式，不需要經過完整充放電，僅需要短暫的放電或充電測量，取得電池的電壓與時間數據，計算老化參數，再利用已知的老化關系式，即可估算出當前的電池健康狀態。本技術技術之商業價值在于能在短時間內估算電池健康狀態，以提供電池還能使用多久的剩余壽命的信息(電池剩余壽命的評估)，取代傳統完整充放電的檢測方式，大量降低測試成本，對電池提供有效數據，使電池應用之效益最大化。
[0051]
以上所公開的內容僅為本技術的可選可行實施例，并非因此局限本技術的權利要求書，所以凡是運用本技術說明書及圖式內容所做的等效技術變化，均包含于本技術的權利要求書內。
