紅外聲學在線監測系統——工業設備的 “健康管家”

來源：泰然健康網 時間：2024年12月28日 18:50

紅外聲學在線監測技術

在現代工業及眾多領域中，設備的運行狀態監測和故障預防至關重要。紅外聲學在線監測技術作為一種先進的檢測手段，正逐漸發揮著不可或缺的作用。它融合了紅外技術與聲學技術的優勢，為實時、精準地掌握設備狀況提供了支持。

1.紅外聲學在線監測的原理

（一）紅外檢測原理

物體在運行過程中會由于能量的轉換和耗散產生熱量變化。紅外監測技術通過紅外探測器捕捉物體表面發射出的紅外線輻射能量。通過檢測紅外輻射能量的分布和強度變化，可以直觀地反映出物體表面溫度場的分布情況。例如在電氣設備中，當電流通過導體時，如果存在接觸不良、過載等問題，局部溫度會升高，紅外監測就能及時發現這些異常的溫度熱點。

（二）聲學檢測原理

設備在運行時，內部的機械部件運動、流體流動以及放電等現象會產生聲音信號。正常運行和故障狀態下產生的聲音在頻率、振幅和波形等方面存在差異。聲學監測利用高精度的傳感器采集聲音信號，然后通過信號處理算法對聲音進行分析。

（三）紅外與聲學的融合

紅外聲學在線監測將紅外和聲學兩種技術相結合。一方面，通過紅外技術獲取設備的溫度信息，快速定位可能存在故障隱患的區域；另一方面，利用聲學技術捕捉設備運行時的聲音特征，從聲音維度對設備狀態進行評估。兩者相互補充，共同提高檢測的準確性和可靠性。例如在變壓器監測中，紅外可以檢測到因內部繞組過熱產生的溫度異常區域，聲學則能監測到變壓器內部放電產生的異常聲音信號，綜合分析能夠更全面準確地判斷變壓器的健康狀況。

2.紅外聲學在線監測的優勢

（一）實時性

能夠?qū)υO(shè)備進行 24 小時不間斷的在線監測。在工業生產中，許多關鍵設備如大型發電機組、石油化工生產裝置等不能輕易停機。紅外聲學在線監測系統可以實時收集設備的溫度和聲音數據，一旦出現異常變化，立即發出警報，使維護人員能夠及時采取措施，避免設備故障導致的生產中斷和經濟損失。

（二）非接觸式檢測

采用非接觸檢測方式，無需與設備直接接觸。這對于一些處于高電壓、高輻射、高溫高壓等危險環境下的設備檢測尤為重要。不僅保障了檢測人員的安全，還不會對設備的正常運行產生干擾。例如在高壓輸電線路的監測中，紅外聲學在線監測設備可以在地面遠距離對線路進行檢測，無需攀爬桿塔，避免了觸電風險。

（三）高精度與可靠性

紅外技術對溫度的檢測精度可以達到很高的水平，能夠檢測到微小的溫度變化。聲學技術對聲音信號的分析也具有很高的靈敏度，可以識別出極其微弱的異常聲音。兩者結合后，通過先進的算法進行數據融合和分析，大大提高了檢測結果的準確性和可靠性。經過大量實驗和實際應用驗證，紅外聲學在線監測能夠有效發現早期的設備故障隱患，為設備的預防性維護提供有力支持。

3.應用案例

（一）電力行業

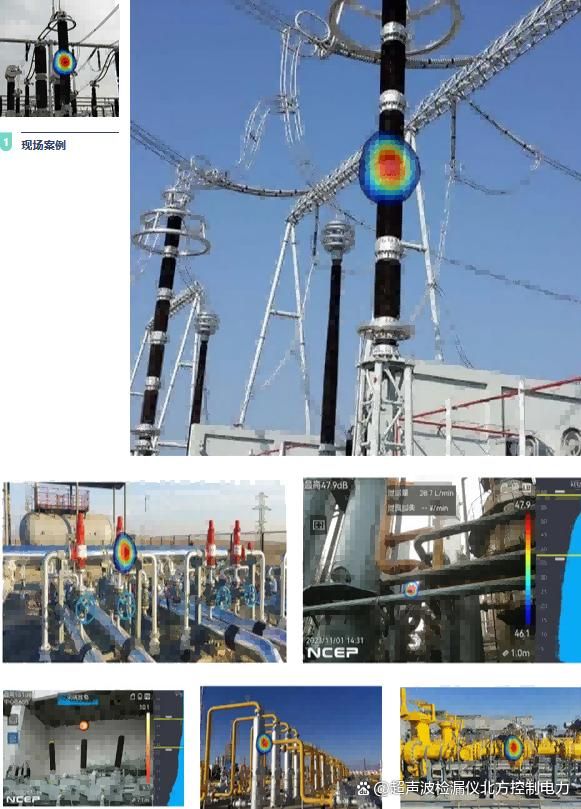

在發電廠中，對各種電氣設備進行監測。如通過紅外聲學在線監測系統對發電機的定子、轉子進行檢測，及時發現因摩擦、過熱等原因?qū)е碌墓收想[患。對變電站的電力設備進行監測，可以有效預防因設備過熱和局部放電引起的電力事故，保障電網的安全穩定運行。

（二）石油化工行業

用于對化工反應釜、管道、儲罐等設備進行檢測。監測反應釜的溫度分布和內部聲音變化，確?；瘜W(xué)反應的安全進行；檢測管道的泄漏情況，通過聲學信號和溫度異常及時發現微小的泄漏點，避免化工原料的泄漏造成環境污染和安全事故。

4.北控電力紅外聲學成像監測系統

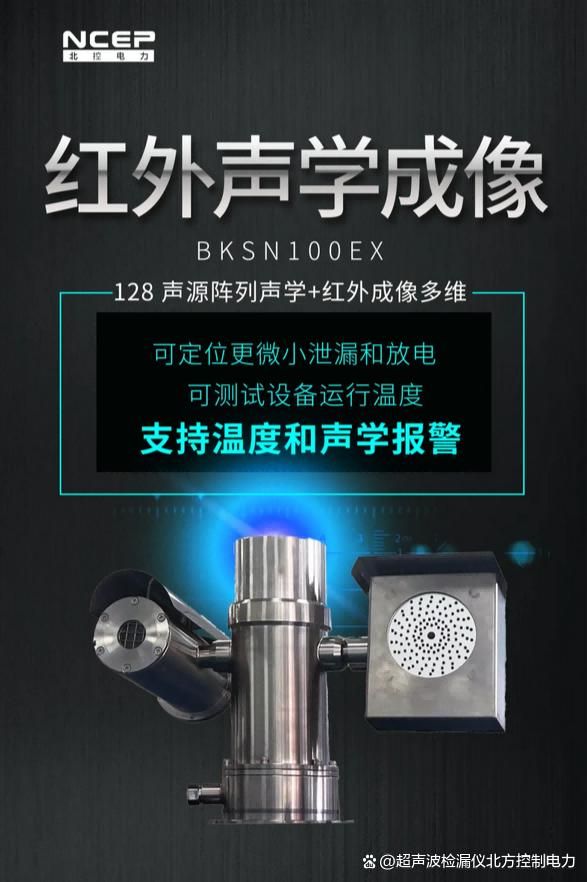

北控電力BKSN1OOEX紅外聲學成像監測系統是一款紅外熱成像測溫和多聲源陣列測試聲場分布的綜合監測儀器，應用于捕獲、定位和分析帶壓氣體管路及設備(含負壓系統)的氣體泄漏、工業聲學異響、電氣設備局部放電、設備溫度異常等；支持搭載云臺360°巡航進行7*24小時實時紅外成像、聲學成像、可見光AI識別等多維監測。

產品具有防爆款和非防爆款，且可根據現場需要定制。

BKSN1OOEX聲學成像部分利用麥克風陣列波束形成技術獲取聲源分布，配合高清攝像頭實時畫面，通過將聲源分布數據同視頻圖像進行聲像融合，在畫面中以彩色云圖直觀顯示聲場位置圖像?？梢詭椭F(xiàn)場巡檢人員快速定位設備異常位置。
