1.本發明涉及可穿戴設備技術領域，尤其涉及一種具備體征監測及疼痛管理的智能鎮痛手環。

背景技術：

2.疼痛是臨床上常見的一種癥狀，其給患者的身心帶來痛苦，嚴重影響患者的生活質量。據不完全統計，目前世界上疼痛的發病率大約為35％～45％，老年人的發病率更高，約為75％～90％。
3.為了有效緩解疼痛，市面上出現了各式各樣的鎮痛設備，但大部分設備受限于體積龐大、使用復雜、價格昂貴，多為醫院和康復機構使用，無法真正進入日常生活中，成為家用產品。隨著我國社會經濟的發展，疼痛患者對診療過程中的便捷性要求越來越高，催生了可穿戴鎮痛技術的發展，由此出現了利用經皮神經電刺激以緩解患者疼痛的頸、腰椎脈沖按摩設備。此類設備被佩戴于患者的疼痛點，通過對痛點釋放脈沖電流以抑制人體痛覺傳輸，達到疼痛緩解的作用。例如，腕踝針療法是上世紀70年代由第二軍醫大學附屬長海醫院首創的中醫針灸鎮痛方法，通過在腕踝部選取特定的進針點，用毫針循肢體縱軸沿真皮行皮下淺刺以治療全身痛癥，治療部位集中在腕、踝部。然而，腕踝針療法屬于有創性療法，常伴有留針需要，對患者的日常生活造成不便。
4.另外，在臨床監護的人體生命指征中，心率、脈搏和呼吸頻率的監護是非常重要的。特別是從脈搏波中提取的人體生理病理信息作為臨床診斷和治療的依據，歷來都受到中外醫學界的重視。從心率波形信息中提取的心率變異性、脈搏波傳遞時間等信息直接反映了心血管系統的健康程度，受到西醫學者的廣泛重視；脈象中蘊含著豐富的人體健康狀況信息，在中醫的辯證論證中有著不可磨滅的指導作用以及重要意義。將體征的監測與疼痛管理相結合，成為鎮痛的一個重要研究方向。
5.因此，本領域的技術人員致力于提供一種具備體征監測及疼痛管理的智能鎮痛手環，克服傳統腕踝針鎮痛的局限，實現鎮痛的信息化和智能化。

技術實現要素：

6.有鑒于現有技術上的缺陷，本發明所要解決的技術問題是如何提供一種能夠?qū)崿F(xiàn)信息化和智能化的具備體征監測及疼痛管理的智能鎮痛手環。
7.為實現上述目的，本發明提供了一種具備體征監測及疼痛管理的智能鎮痛手環，包括手環本體和腕帶，所述手環本體包括控制模塊、體征采集模塊、疼痛緩解模塊和顯示模塊，所述腕帶的一側設置有刺激電極條；所述控制模塊被配置為向所述體征采集模塊、所述疼痛緩解模塊和所述顯示模塊發送指令，所述體征采集模塊被配置為接收采集指令并采集體征信息，所述疼痛緩解模塊被配置為接收鎮痛指令并控制所述刺激電極條，所述顯示模塊被配置為接收顯示指令并進行顯示。
8.進一步地，還包括數據通信模塊，所述數據通信模塊與移動終端電連接，所述控制
模塊與所述數據通信模塊電連接并接收所述移動終端的指令，所述體征采集模塊與所述數據通信模塊電連接并向所述移動終端發送數據。
9.優選地，所述數據通信模塊采用藍牙透傳芯片與所述移動終端信息交互。
10.優選地，所述移動終端上設置有鎮痛參數，所述鎮痛參數包括：單或雙通道、幅值、頻率、脈寬。
11.優選地，所述腕帶采用尼龍布雙層針扣，所述刺激電極條根據人體腕踝針穴位分布。
12.優選地，所述刺激電極條是金屬電極條，所述刺激電極條的數量為6個，所述刺激電極條將所述腕帶的長度分隔為7％、25％、15％、11％、17％、8％的區域。
13.優選地，所述體征采集模塊包括脈搏波采集傳感器和放大濾波電路。
14.優選地，所述脈搏波采集傳感器位于第二和第三塊所述刺激電極條的中間。
15.進一步地，所述移動終端被配置為能夠進行疼痛評估和云存儲，所述疼痛評估包括主觀疼痛評估表和客觀生理體征分析。
16.優選地，所述顯示模塊包括顯示燈。
17.本發明至少具有如下有益技術效果：
18.1、本發明提供的具備體征監測及疼痛管理的智能鎮痛手表，將傳統的中醫腕踝針療法與電刺激療法相結合，對人體腕踝針穴位施加電刺激，能夠有效抑制人體痛覺傳輸，起到疼痛緩解作用。
19.2、本發明提供的具備體征監測及疼痛管理的智能鎮痛手表，通過對鎮痛參數進行設置，可以有針對性地施加電刺激，疼痛緩解的效果可控。
20.3、本發明提供的具備體征監測及疼痛管理的智能鎮痛手表，通過體征采集模塊對體征信息采集，并通過移動終端進行疼痛評估，能夠?qū)︽?zhèn)痛的效果進行有效監測。
21.4、本發明提供的具備體征監測及疼痛管理的智能鎮痛手表，通過云服務器對數據進行存儲，并將數據傳輸至醫生端，醫生結合數據給出應用方案，實現了疼痛管理的信息化，提高了患者疼痛管理的效率。
22.以下將結合附圖對本發明的構思、具體結構及產生的技術效果作進一步說明，以充分地了解本發明的目的、特征和效果。
附圖說明

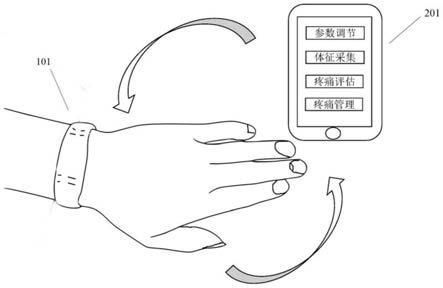

23.圖1是本發明的較佳實施例提供的智能鎮痛手環的穿戴示意圖；
24.圖2是本發明的較佳實施例提供的智能鎮痛手環的系統結構圖；
25.圖3是本發明的較佳實施例提供的智能鎮痛手環的數據流程圖；
26.圖4是本發明的較佳實施例提供的智能鎮痛手環的操作流程圖。
27.圖中，101-手環本體，102-刺激電極條，103-旋鈕，104-腕帶，201-移動終端，202-云服務器。
具體實施方式
28.以下參考說明書附圖介紹本發明的多個優選實施例，使其技術內容更加清楚和便于理解。本發明可以通過許多不同形式的實施例來得以體現，本發明的保護范圍并非僅限
于文中提到的實施例。
29.在附圖中，結構相同的部件以相同數字標號表示，各處結構或功能相似的組件以相似數字標號表示。附圖所示的每一組件的尺寸和厚度是任意示出的，本發明并沒有限定每個組件的尺寸和厚度。為了使圖示更清晰，附圖中有些地方適當夸大了部件的厚度。
30.本發明提供了一種具備體征監測及疼痛管理的智能鎮痛手環，將中醫腕踝針療法與電刺激療法相結合，并通過對患者體征的監測，實現鎮痛的信息化和智能化。通過中醫腕踝針療法確定電刺激的位置，通過電刺激對痛點釋放脈沖電流抑制人體痛覺傳輸，對疼痛進行緩解；通過體征信息采集，對疼痛緩解的效果進行評估。
31.如圖1和圖2所示，本發明提供的智能鎮痛手環，包括手環本體101和腕帶104，手環本體101固定在腕帶104上，再通過腕帶104佩戴在患者的腕部，佩戴的位置為患者的手腕上對應于中醫腕踝針施針點的相應區域。
32.手環本體101與腕帶104之間的連接方式為公知技術，既可以使手環本體101的兩端分別與腕帶104的端部連接；也可以在手環本體101的背部設置卡環，使腕帶104穿過手環本體101的卡環；也可以為其它常用手段。
33.在腕帶104的一側設置有刺激電極條102，手環佩戴之后，通過刺激電極條102作用于人體腕部腕踝針進針區域，對痛點釋放脈沖電流以抑制人體痛覺傳輸，從而達到鎮痛的效果。
34.刺激電極條102可以通過粘貼的方式貼附在腕帶104的表面，使刺激電極條104能夠向人體施加電流等。
35.刺激電極條102是金屬電極條，根據中醫腕踝針理論的穴位分布在腕帶104上。在一個具體實施例中，腕帶104的長度為10-20cm，刺激電極條102的尺寸為3.0
×
1.5cm，數量為6塊，在腕帶104上設置有參考線，6塊刺激電極條102連同參考線將腕帶104分隔成7％、25％、15％、11％、17％、8％六個區域。
36.腕帶104可以采用尼龍布雙層針扣設計，并采用柔軟親膚兼具防汗耐候性的tpf材料。
37.手環本體101包括控制模塊、體征采集模塊、疼痛緩解模塊和顯示模塊，控制模塊向體征采集模塊、疼痛緩解模塊和顯示模塊發送指令。其中，體征采集模塊接收采集指令，用于采集患者體征信息；疼痛緩解模塊接收鎮痛指令，用于控制刺激電極條102對患者的鎮痛；顯示模塊接收顯示指令，對手環本體101的工作狀況進行顯示。
38.控制模塊可以采用就地控制，由患者直接在手環本體101上操作；也可以采用遠程控制，通過移動終端對控制模塊進行控制。
39.為了實現對控制模塊的就地控制，如圖2所示，在手環本體101上設置有旋鈕103，用于對疼痛緩解模塊的參數進行設置。
40.如圖2和圖3所示，在一個通過移動終端進行控制的實施例中，手環本體101上還設置有數據通信模塊，數據通信模塊與移動終端201電連接，控制模塊接收數據通信模塊的信號，并發出控制指令；體征采集模塊采集到體征信息后，通過數據通信模塊傳遞至移動終端201。
41.數據通信模塊采用藍牙透傳芯片ble103實現手環本體101與移動終端201的信息交互，包括體征采集模塊的數據發送至移動終端201、對疼痛緩解模塊的參數進行設置或調
整。移動終端201為具有無線通信功能的設備的應用程序，如手機或平板電腦的app，用于控制手環本體101，并能將使用過程的數據進行存儲，生成個人檔案以便后期追溯，個人檔案包括用戶基本信息、心率數值、鎮痛參數以及對應指標的柱形圖、折線圖等。
42.如圖1和圖2所示，移動終端201上包括“參數調節”、“體征采集”、“疼痛評估”、“疼痛管理”控制選項。“參數調節”選項實現對疼痛緩解模塊參數的調節，“體征采集”選項控制體征采集模塊對用戶體征的采集，并且在“體征采集”選項下設置有人體三維腕踝模型，“疼痛評估”選項對用戶的疼痛程度進行評估，“疼痛管理”選項對疼痛評估以及疼痛緩解的數據進行管理并能進行遠程通信。
43.具體地，“參數調節”選項設置有鎮痛參數，用戶可在移動終端201上對鎮痛參數進行選擇和設置，鎮痛參數包括單或雙通道、幅值、頻率、脈寬。通道指刺激通道，幅值、頻率和脈寬指刺激電極條102作用于人體時的脈沖參數。“參數調節”的刺激通道選擇功能，使用戶可以根據病癥部位，在人體三維腕踝模型上找到對應的顏色區域，并根據顏色區域的指示確認相應的刺激通道。刺激通道的開閉由“參數調節”的通道選擇頁面控制，通道開啟后，顯示模塊的指示燈會在對應部位亮起。
[0044]“體征采集”選項觸發體征采集模塊，可以對人體生理特征進行全天候監測。在本發明的鎮痛手環中，體征信息采集主要是對心率進行采集。本發明的體征采集模塊包括脈搏波采集傳感器和放大濾波電路，脈搏波采集傳感器可以采用峰值波長為515nm、型號為am2520的綠光led傳感器和峰值波長為565nm的apds-9008環境光感受器。本實施例中，脈搏波采集傳感器設置于第二塊和第三塊刺激電極條102之間的中心位置，位于用戶的腕部橈動脈處。
[0045]“疼痛評估”選項具有疼痛評估功能，疼痛評估功能通過主觀疼痛評估量表和客觀生理特征分析實現，使用alert dialog創建對話框的形式，用于對鎮痛前后使用者的疼痛等級進行估量和健康監測，以提出疼痛預警。主觀疼痛評估量表是wong-banker面部表情表與視覺模擬量表。
[0046]“疼痛管理”選項具有云端存儲功能，如圖2和圖3所示，通過在bomb云服務器202建立用戶鎮痛參數、疼痛評估數據、生理體征數據庫，云端存儲疼痛緩解、體征采集模塊及疼痛評估的數據，醫生可結合存儲的數據對用戶的狀態進行分析，給出應用方案，并推送到使用者的移動終端，實現遠程醫療。
[0047]
如圖4所示為本發明的鎮痛手環的操作流程圖，用戶通過移動終端201選擇鎮痛手環工作在鎮痛模式或體征采集模式。
[0048]
當選擇鎮痛模式時，用戶通過移動終端201中的人體三維腕踝模型選擇手環本體101的正確佩戴位置，進而選擇單/雙通道的電刺激脈沖。脈沖的幅值、頻率、脈寬既可以通過移動終端201調節，也可以通過手環本體101上的旋鈕103調節。電刺激脈沖通過腕帶104中的刺激電極條102作用于腕踝針的施針點，從而實現鎮痛。在鎮痛模式開始以及結束時，用戶通過移動終端201中的wong-banker面部表情表和視覺模擬量表相結合的疼痛評估表，主觀評估疼痛等級和鎮痛效果，并將數據存儲到云服務器202。
[0049]
當選擇體征采集模式時，用戶通過移動終端201選擇需要采集的人體體征，本發明中具體為心率，手環本體101通過脈搏波采集傳感器和放大濾波電路將采集到的體征信息反饋至移動終端201，進而上傳至云服務器202。云服務器202將體征采集數據以及主觀評估
結果綜合分析，生成疼痛報告，醫生可結合疼痛報告給出最合適的應用方案，通過云服務器202返回給用戶的移動終端201。
[0050]
以上詳細描述了本發明的較佳具體實施例。應當理解，本領域的普通技術無需創造性勞動就可以根據本發明的構思作出諸多修改和變化。因此，凡本技術領域中技術人員依本發明的構思在現有技術的基礎上通過邏輯分析、推理或者有限的實驗可以得到的技術方案，皆應在由權利要求書所確定的保護范圍內。
