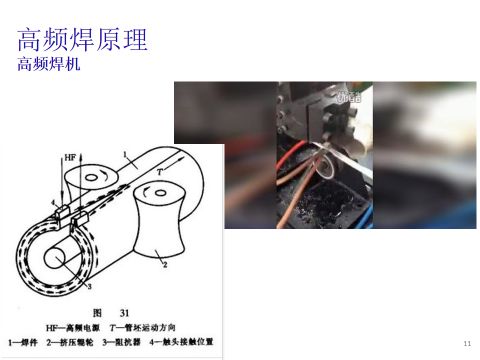

高頻焊概念：高頻焊接，它是利用高頻電流所產生的集膚效應和相鄰效應，將鋼板和其它金屬材料對接起來的新型焊接工藝。是相對于50Hz的交流電流頻率而言的，一般是指50KHz~400KHz的高頻電流。高頻電流通過金屬導體時，會產生兩種奇特的效應，集膚效應和鄰近效應，高頻焊接就是利用這兩種效應來進行鋼管的焊接的。

高頻焊的集膚、鄰近效應，集膚效應--當導體通以交流電流時，導體斷面上出現的電流分布不均勻，電流密度由導體中心向表面逐漸增加，大部分電流僅沿導體表層流動的一種物理現象。導體的電阻率越低、磁導率越大、電流的頻率越高，其集膚效應越顯著。

鄰近效應--當高頻電流在兩導體中彼此反向流動或在一個往復導體中流動時，電流會集中于導體鄰近側流動的一種特殊的物理現象。

高頻焊特點，1、由于電流高度集中于焊接區，加熱速度極快，因而焊接速度可高達150~200m/min。

2、因焊接速度快，焊件自冷作用強，故不僅熱影響區小，而且還不易發生氧化，因此焊縫的組織和性能十分優良。

3、焊前焊件表面可以不進行清理工作，因而提高了效率。

4、能焊的金屬種類廣，產品的形狀規格多。
高頻焊的分類：高頻焊分高頻電阻焊和高頻感應焊兩種。

①高頻電阻焊:用滾輪或接觸子作為電極將高頻電流導入工件，適用于管子的連續縱縫對焊和螺旋搭接縫焊。

②高頻感應焊:用感應線圈加熱工件,可焊接外徑為9毫米的小直徑管和壁厚為 1毫米的薄壁管。
