產品名稱：高頻振動臺

產品型號：FM-203-EV

以下是為貴公司制作的產品技術方案：

產品應用

    振動測試就是激勵或沖擊某部件或裝置，看它在真實環境中會是如何反應。振動試驗的應用范圍極為廣泛，從電路板、飛機，艦船、火箭、、汽車和家用電器等工業產品。

梵碼公司能為您提供整個激振和測試方案，并根據國家和國際標準，如GB、GJB、UL、JIS、DIN、ISO、BS、MIL、IEC和ASTM等，為您證明產品的品質。

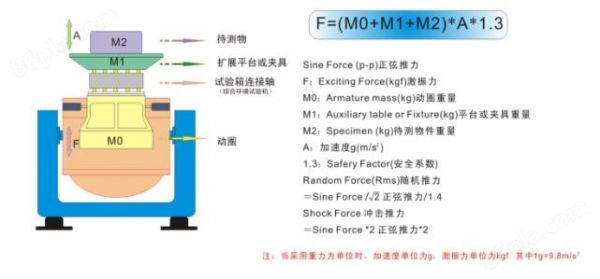

三、振動機選型公式及振動發生器結構圖

① 貴司提供的試驗條件；

② 試驗類型：Sine sweep；Random；

③ 頻響范圍：2-4000Hz

  ④公式：A(g)=(2πf)2Dcm/980≒A=0.002DmmF2  D=A/0.002F2

          F=M(kg) ×A(g)

四、系統原理方框圖

五、設備配置說明

項目

配 置 說 明

數量

1.

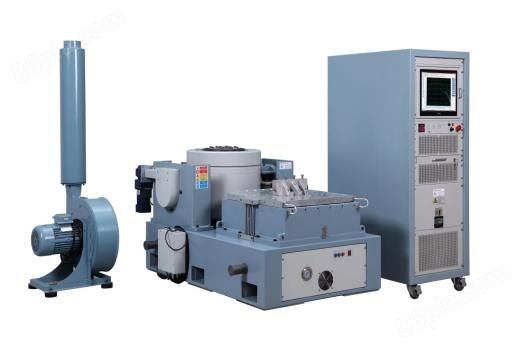

振動臺體

VG300-38電磁式激振發生器

1臺

BL-300冷卻風機(含消音器)

1臺

VT660垂直延伸平臺  600mm*600mm

1臺

H0606水平油膜滑臺  600mm*600mm

1套

2.

數字開關功率放大器

SA-3數字開關功率放大器

1臺

    伺服保護系統

1套

    勵磁電源

1套

3.

數字振動控制器

數字振動控制器主機

1臺

系統加速度傳感器

2PCS

   控制電腦

1套

控制軟件安裝光盤

1套

4.

隨機附件

延長電纜線、風管

1套

操作說明、檢驗報告、合格證、保養手冊等

1套

附屬專用工具

1套

振動壓桿/壓條夾具

1套

減震氣囊

4pcs

六、技術參數

VG300-38電磁式激振發生器參數

正弦激振力

300Kg.f  peak

隨機激振力

300Kg.f  r.ms

沖擊激振力

600Kg.f  peak

頻率范圍

1～4000 Hz

位移

38mm p-p

速度

2m/s

加速度

100G(980 m/s2)

負載與加速度關系：F=M.A

5G(49m/s2)

10G(98m/s2)

20G(196m/s2)

30G(294m/s2)

57kg

27kg

12kg

7kg

負載

120 kg

隔振頻率

2.5 Hz

動圈直徑

Ф150 mm

動圈質量

3kg

臺面螺釘

13×M8

漏    磁

＜10gauss

臺體尺寸

750mm×560mm×670mm（垂直臺）

臺體重量

約560Kg

SA-3K 數字開關功率放大器

輸出功率

4KVA

輸出電壓：

110V

輸出電流：

30A

功放尺寸

720mm×545mm×1270mm

重    量

230KG

伺服保護系統

功能:

溫度、風壓、過位移、過電壓、過電流、輸入欠壓、外部故障、控制電源、邏輯故障、輸入缺相等

數字振動控制器 VCSusb-2

硬件配置：

2 通道輸入,1個輸出通道

正弦、隨機

典型沖擊、諧振受訓與駐留（選購）

控制電腦

原裝品牌電腦、液晶顯示器（含鍵盤/光電鼠標）

軟件

中/英文操作，可進行時域和頻域分析，信號源、正弦掃頻分析等?？勺詣由蒞ORD試驗報告，信號與數據的顯示、存儲、設置測試參數和分析功能。

操作系統

Windows10

加速度傳感器LAB24112

頻率范圍：1—12000Hz

靈敏度：50mv/g

溫度范圍：-24 - 250℃

VT660垂直延伸平臺

材    質

鋁合金

臺面尺寸

600 mm×600 mm

固定孔位

M8不銹鋼螺套，經久耐磨

上限使用頻率

正弦1000HZ

隨機2000HZ

重    量

35KG

H0606水平油膜滑臺

材    質

鋁合金

臺面尺寸

600 mm×600mm

固定孔位

M8不銹鋼螺套，經久耐磨

上限使用頻率

正弦800HZ

隨機2000HZ

重    量

35

BL-300冷卻風機(含消音箱)

風機功率：

1.1 KW

流量

1404m3 /h

電氣要求：

電    源

3相380V/50Hz， 15 KVA

接地電阻

≤4Ω

七、設備性能介紹：

  7.1、振動臺體VG300-38

7.1.1、動圈

振動臺配備鑄造和手動加工的動圈，光電氣動負載支持系統和雙軸承軸向?qū)?。雙軸承導向是一個的功能，在振動試驗過程中，有助于減少軸向的動態交叉和轉動，具有*的耐用性。

7.1.2、勵磁線圈

采用雙磁路結構、漏磁低，磁場均勻

  7.1.3、臺體表面

采用*的磷化處理及汽車烤漆技術，具有長期防磨防銹作用。

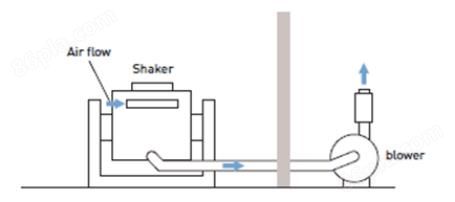

7.1.4、臺體制冷：

采用低噪音風機、改進臺體進風結構，勵磁線圈采用蜂窩式風道、中磁環采用雙層分流式風道等，采用了新型的風道設計，增強冷卻效果。

7.2、SA數字開關功率放大器

SA系列數字開關功率放大器采用性能可靠的MOSFET或IGBT技術，

a.具有高穩定性及可靠性

b.符合歐盟“CE"標準要求

c.采用正弦倍頻脈寬調制技術，功率放大器信噪比高。

d.采用開關電源的工作原理，轉換效率高。

e.采用電子自動均流技術

f.安全性能好。

7.3、伺服保護系統

保護功能齊全，具有電網過壓、欠壓、缺相、邏輯故障、功率模塊直通、過溫、輸出過電流、輸出過電壓、驅動電源、臺體過位移、臺體溫度、外部連鎖等

7.4、垂直擴展平臺

擴展平臺通常用來作為更大的安裝試件的平臺，可以是方形或者圓形或者用戶自定義。為了減少擴展平臺的動態特性影響，所有的擴展平臺必須通過建模分析其模態頻率，這些擴展平臺一般由鎂合金鑄造而成且附著阻尼材料

7.5、光電自動對中系統

 自動調整動圈位置，使之保持在平衡狀態。自動對中系統確保動圈在加載和卸載過程始終處于中心位置。

 7.6、水平滑臺

水平滑臺設計具有較高的傾覆力矩和橫向限制。這種設計理念結合標準的水平滑臺裝置，具有較高的動態力矩限制，同時保持導向油膜阻尼特性。水平滑臺由滑板、連接頭、天然花崗巖平板、水平滑臺基座、獨立的油源所組成。

八．數字振動控制器介紹

振動控制器采用*的分布式結構體系，閉環控制由DSP 處理器實現，PC 機獨立于控制環之外，保證了控制系統的實時與高效，能及時、快速地響應試驗系統的任何變化，確?？刂频姆€(wěn)定性和高精度。硬件采用主頻高達300MHz 的32 位浮點DSP 處理器、24 位分辨率的ADC/DAC，配合高精度浮點數字濾波和硬件電路的低噪聲設計技術，控制器隨機控制動態范圍大于90dB，信噪比大于100dB。

7.1、振動控制器特點：

a、高性能與可靠性

閉環控制由DSP 處理器實現，PC 機獨立于控制環之外，保證了控制系統的實時與高效，能及時、快速地響應試驗系統的任何變化，確?？刂频目煽啃院透呔?。所有輸入通道都有24 位分辨率的ADC、低噪聲硬件設計、以及內置模擬和數字抗混疊濾波器，有效地保證了分析的高精度。

b、操作簡捷

基于Windows 的應用軟件操作方便、輔助功能豐富。系統功能強大的自動向?qū)Ш蜏y試報告自動生成功能使重復又枯燥的測試任務變得簡單。測試參數設置豐富嚴謹，同時USB2.0 接口使它與計算機的連接更加緊密和諧。

c、強大的功能與靈活性

振動控制器一個功能強大的振動控制平臺，可以完成多項復雜任務。在同一硬件平臺上，配置不同的應用軟件，能完成多種分析任務，以滿足您的不同測試分析需要?？刂破鞑捎媚K化設計，能根據不同的用戶需要配置相應的硬件和軟件，滿足用戶的不同需求。
