一種手持式呼啦圈的制作方法
本實用新型涉及一種手持式呼啦圈。
背景技術:
手持式健身器材由于攜帶方便、使用靈活而越來越受到人們的歡迎,專利號201310035394.X公開了一種手持式健身器,健身過程中需要手端著底盤,運動幅度較大時易脫手滑落,穩定性差,同時碗型容器開口需始終處于朝上狀態,無法進行開口側向或朝下等其他角度的使用,使用范圍受限。
傳統呼啦圈通過腰部大幅度的擺動進而完成運動過程,通過克服自身重力維持旋轉,要求一定速率以上的快速旋轉,必然與身體直接接觸撞擊,因不同人群不同個體其體質的差異性,會誘發心律失常和心力衰竭、腸扭轉,長時間地扭動腰部,容易造成或加重腰肌勞損,尤其是中老年人的骨質較疏松,如此使用呼啦圈鍛煉會影響身體健康。
技術實現要素:
為了克服背景技術中的不足與缺陷,本實用新型提供一種握持穩定、轉速可控、安全可靠、可任意角度使用以及安全性、趣味性強的手持式呼啦圈。
本實用新型的技術方案是:一種手持式呼啦圈,包括支撐座和手持底座,所述支撐座和手持底座通過轉軸相連接,所述支撐座繞轉軸旋轉,所述手持底座下方固定設有指環扣,所述支撐座上設有環形重力圈。
進一步設定,所述環形重力圈內設有偏心重塊。
進一步設定,所述支撐座為轉盤,所述環形重力圈設于轉盤開口背面或邊緣。
另一步設定,所述支撐座為不少于兩條周向均勻分布的連桿構成的支架。
進一步設定,所述支撐座邊緣均勻設有若干磁石,所述環形重力圈上設有與磁石對應的磁吸貼片實現與支撐座可拆卸連接。
進一步設定,所述轉盤上浮動設有滾動圓球,所述滾動圓球內設有活動腔,所述活動腔內可活動設有重力沙。
進一步設定,所述手持底座下方可拆卸設有音樂播放器。
進一步設定,所述環形重力圈上設有彩燈。
進一步設定,所述環形重力圈內設有容置腔,所述容置腔內可活動設有彩色液體。
進一步設定,軸承內設有阻尼油或阻尼片。
本實用新型的有益效果:由于采取上述方案,本實用新型包括支撐座和手持底座,支撐座和手持底座通過轉軸相連接,手持底座下方固定設有指環扣,支撐座繞轉軸旋轉的過程中保持握持穩定,這種手持式的結構,使呼啦圈與身體腰腹部位不直接接觸,當然也就避免了撞擊傷痛;另外,所述轉軸分檔設有一定阻尼系數的阻尼片和阻尼油,可以選擇和控制有節奏的轉動速度,健身時手部及身體的可晃動幅度更大,運動更徹底,以各種姿態實現多速率、多角度的旋轉使用,適用于坐立、行走、扭腰、舞蹈等過程,能更加靈活地做出有趣和創造性的動作,支撐座上設有環形重力圈,形成手持式呼啦圈,有節奏的選擇轉動速度,區別于傳統靠腰部運動的快速旋轉呼啦圈直接與身體接觸撞擊,保證運動健康,樂趣性和觀賞性更強。
附圖說明

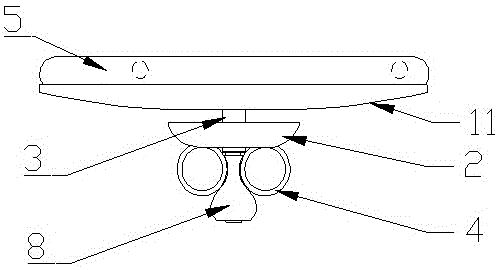

圖1為本實用新型實施例一的結構示意圖一;
圖2為圖1中磁吸貼片的結構示意圖;
圖3為圖1中磁石的結構示意圖;
圖4為圖1中偏心重塊的結構示意圖;
圖5為本實用新型實施例一的結構示意圖二;
圖6為本實用新型環形重力圈內彩色液體的示意圖;
圖7為本實用新型實施例二的結構示意圖;
圖8為本實用新型實施例三的結構示意圖;
圖中,支撐座1,轉盤11,三腳支架12,手持底座2,轉軸3,指環扣4,環形重力圈5,磁吸貼片51,彩燈52,彩色液體53,偏心重塊54,磁石6,滾動圓球7,重力沙71,音樂播放器8。
具體實施方式
下面針對附圖對本實用新型的實施例作進一步說明:
實施例一
由圖1-3所示,該手持式呼啦圈,包括轉盤11和手持底座2,所述轉盤11和手持底座2通過轉軸3相連接,所述手持底座2下方固定設有指環扣4,使用時手指穿過指環扣4,手掌握住手持底座2,旋轉手持底座2,轉盤11隨之繞轉軸3轉動的過程中保持握持穩定,使得健身時手部及身體的可晃動幅度更大,運動更徹底,以各種姿態實現多速率、多角度的旋轉使用,所述轉盤11上設有環形重力圈5,形成手持式呼啦圈,加快轉盤11的轉動速度,所述轉盤11邊緣均勻設有若干磁石6,所述環形重力圈5上設有與磁石6對應的磁吸貼片51,實現環形重力圈5的安裝與拆除,拆卸方便,區別于傳統靠腰部接觸運動的快速旋轉呼啦圈,保證運動健康,安全性、樂趣性和觀賞性更強。
由圖4所示,所述環形重力圈5內設有偏心重塊54,使環形重力圈5旋轉時加快啟動速度,通過身體運動配合離心力慣性實現旋轉。
由圖5-6所示,拆卸環形重力圈5后,可將滾動圓球7放置于轉盤11上,所述滾動圓球7內設有活動腔,所述活動腔內可活動設有重力沙71,提升滾動圓球7的浮動穩定性,使其不易掉落,根據不同級別的健身強度、動作幅度和動作難度來增加或減少重力沙71的質量,使得滾動圓球7隨著轉盤11的轉動而在轉盤11上來回運動,為保證球體穩定不掉落,需身體協調運動,以做出更多的動作,健身效果更佳。
所述手持底座2下方可拆卸設有音樂播放器8,健身時通過不同的音樂節奏來選擇動作幅度和力量,使用身心樂趣性和挑戰韻律的體驗,同時音樂播放器8設于手持底座2下方將整體的重心下移,有助于提升健身呼啦圈的轉動穩定性。當然,音樂播放器8也可以設在支撐座內或環形重力圈5內,以提高使用體驗。
所述環形重力圈5上設有彩燈52,夜晚健身時,彩燈52發出光亮,隨著環形重力圈5的旋轉形成一道光圈,提升趣味性和觀賞性。
所述環形重力圈5內設有容置腔,所述容置腔內可活動設有彩色液體53,彩色液體53隨著環形重力圈5的旋轉而在容置腔內受慣性運動,增加觀賞性。
所述轉軸3與轉盤11之間,或轉軸3與手持底座2之間設有不同阻尼系數的阻尼油或阻尼片,增強阻尼效果,增加轉動穩定性,從而可以自主控制轉速和根據音樂節奏的轉動速度,可選擇使用手部或腰身或其他部位發力轉動,同時根據不同級別的健身強度選擇不同系數的阻尼油,選擇和控制轉動節奏。
所述轉軸3也可以為滑軌或軸承,所述轉盤11通過滑軌或軸承旋轉。
實施例二
由圖7所示,該手持式呼啦圈,包括轉盤11和手持底座2,所述轉盤11和手持底座2通過轉軸3相連接,所述轉盤11繞轉軸3旋轉,所述手持底座2下方固定設有指環扣4,使用時手指穿過指環扣4,手掌握住手持底座2,握持穩定,旋轉手持底座2,轉盤11隨之繞轉軸3轉動,使得健身時手部及身體的可晃動幅度更大,運動更徹底,所述轉盤11開口背面嵌設有環形重力圈5,所述轉盤11上浮動設有滾動圓球7,所述滾動圓球7內設有活動腔,所述活動腔內可活動設有重力沙71,保持轉盤11開口始終向上,滾動圓球7不掉落,實現環形重力圈5與滾動圓球7同時作用,適用于更高級別的健身強度。
實施例三
由圖8所示,所述支撐座1為兩條、三條、四條及多條周向均勻分布的連桿構成的支架,所述支架中最穩定的為三腳支架12。
該手持式呼啦圈,包括三腳支架12和手持底座2,所述三腳支架12和手持底座2通過轉軸3相連接,所述手持底座2下方固定設有指環扣4,使用時手指穿過指環扣4,手掌握住手持底座2,握持穩定,旋轉手持底座2,三腳支架12隨之繞轉軸3轉動,使得健身時手部及身體的可晃動幅度更大,運動更徹底,以各種姿態實現多速率、多角度的旋轉使用,所述三腳支架上設有環形重力圈5,形成手持式呼啦圈,所述三腳支架12上均勻設有磁石6,所述環形重力圈5上設有與磁石6對應的磁吸貼片51,實現環形重力圈5的安裝與拆除,拆卸方便,旋轉穩定性強。
其他結構特征均與實施例一相同,本文不再贅述。
上述實施例僅是為清楚地說明所作的舉例,而并非對實施方式的限定。對于所屬領域的普通技術人員來說,在上述說明的基礎上還可以做出其它不同形式的變化或變動。這里無需也無法對所有的實施方式予以窮舉。而由此所引伸出的顯而易見的變化或變動仍處于本實用新型創造的保護范圍之中。
