隨著混動技術的發展，汽車動力總成系統的開發難度大幅上升。從系統的角度來看，包括下面三個主要因素：

1. 系統的復雜度大大增加

從純內燃機，到串聯混動，并聯混動，再到類似Ｐ２+Ｐ４的系統，混動系統的復雜度逐步增加。發動機和高電壓系統之間的交互合作越來越多。除了扭矩或轉速的偶合之外，像共用冷卻（低溫回路）系統這樣在功能層面交換邊界條件的情況更導致了復雜度的增加。

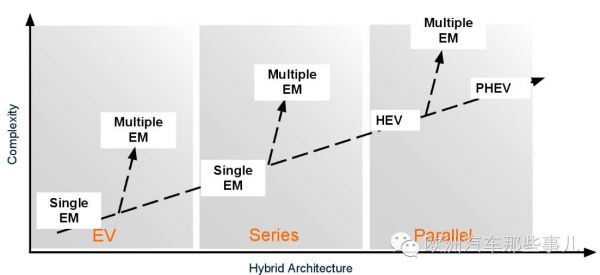

混動構架和復雜度

2. 系統優化的需求越來越高

隨著電動化（Electrification）的發展，現在的混動和電動車不再是像以前那樣粗獷地只要攢出來就好了。今后的法規也有可能會對每公里的平均電能消耗（尤其是對純電和高純電里程數的插電混動車）提出要求。這就導致車企必須要把混動系統中以前被忽略的很多改善空間追求到極致。（復雜度的提升必然導致實際使用過程中更難發揮全部潛力，再加上以前沒必要追求）。

3. 另一方面，智能技術的發展使得深度挖掘潛力成為可能

不管是什么系統，要想挖掘潛力首先都要做到理解系統，并且知道客戶最終的實際駕駛情況。市場的需求導致更多高效信息傳輸方式以及互連汽車的運用，以達到挖掘潛力的可能。這也同時導致車企在開發過程中需要設計的軟件及硬件功能都更加繁多。

比如，混動系統中能量管理和熱管理的優化和策略就是很好的例子。

車輛何時應該充放電，何時應該加強或者減弱冷卻，這些策略的優化在以前都有很大的局限性，因?yàn)殚_發人員和車輛并不可能預知終端用戶的實際駕駛情況。

車叔自己在駕駛過程中經常對混動控制器無可奈何（某款混動家用車），不需要發動機工作時無法強制關閉．好比剛啟動時，即使只打算開到２００米外的地方也要啟動發動機（電池溫度正常）。這一方面是為了應對駕駛循環測試，一方面是控制系統并不知道駕駛員只要開200米。再比如，到達目的地后，停車過程中發動機被啟動充電，等等．．．

以前，汽車不知道駕駛員接下來會做什么，所以車輛標定時往往有所妥協，需要覆蓋各種駕駛情形。另外，這也導致開發過程中的很多限制條件是根據假設的工況設計的，比如某一高載荷輸出會導致熱負荷過高，但是如果只工作５－１０秒可能就不會有問題，或者如果是從很低載荷進入高載荷工況就可以有時間緩沖。

所以，逐漸有越來越多的車企正在利用導航和路況信息調整混動控制策略。包括奔馳寶馬奧迪在內的多個品牌已開始在量產混動車上投放智能能量管理和智能熱管理，其中核心是將導航信息傳送至混動控制器上。從而實現更多功能和優化，下面列舉幾個主要的：

A. 放寬ＳＯＣ控制區間。

在進入市區前多回收能量充電，在離開市區進入高速路段前多放電實現純電駕駛。以便于避免在市區走走停停的工況下頻繁啟停發動機進行加速導致的油耗和排放損失，并且降低在市中心地區的排放。

另外，還可以根據前方路段的坡度，調節當下ＳＯＣ的目標值，為下一段路程進行準備。允許電池的短暫略高或者略低的ＳＯＣ狀態。

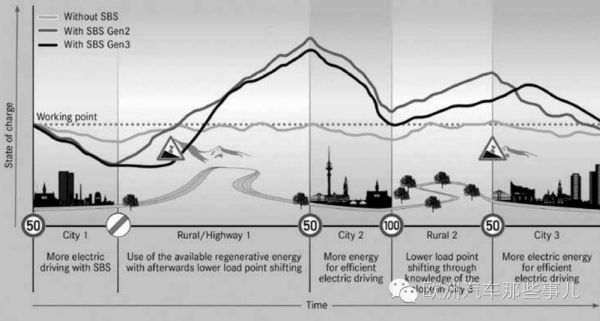

不同控制策略對比 （圖片來自 Daimler）

B.  放寬電動系統在部分短暫工況下的溫度極限值。

這是在不突破硬性溫度極限的前提下，延遲電流限制的介入。比如，如果知道車輛只需要經過一個短暫的上坡就會進入低載工況，則可以在預知會有低載工況的前提下短暫延遲限制的介入，避免從純電模式進入混動模式，降低啟動發動機的損失。這一電機載荷在穩態長時間運轉下可能會超過溫度極限，但是幾秒的工作往往不會。同時，在進入高載荷工況前電機是處于低載還是中等載荷，這些因素都是在以前車企開發過程中給電機供應商提出需求文件中不會提及也不需提及的。智能管理系統將會避免對電機按照載荷（短期載荷和穩態載荷）一刀切的情況。

另外，該系統也可以避免在即將到達目的地前損失過多能量進行過度冷卻。比如，明知車輛很可能再過很短時間就可以停車?yán)鋮s，就不用為了可能的駕駛情況（導航無法告知混動控制器馬上將到達目的地，混動控制器以為車輛可能還要繼續開）。

C. 當系統檢測到前方馬上進入減速地帶，有彎道，或者堵車等路況時，會自動放緩駕駛員加速的響應，避免浪費的加速損失。

當然，這一功能介入的前提是駕駛員選擇“Eco Mode”或類似選項。這會略微影響駕駛員到達目的地的時間（平均3%左右），但是會帶來比前兩個功能更大的節油功效。

總之，在沒有智能管理功能之前，混動系統一直需要為各種可能的駕駛情況做出預留，這會導致喪失一些優化的潛能。而在知道了即將到來的駕駛工況之后則可以更有針對性的對各個零部件的協作策略做出優化管理。有研究表示這一功能能夠帶來３-10％不等的實際路況油耗改善（對到達時間沒有影響的策略效果偏小，影響到達時間的可達10%或更多）。很快會更多的信息可以被運用，比如紅綠情況，交通擁堵情況等信息，相信V2V和V2I將進一步提升該功能的潛力。同時，路況信息的應用也將使純電里程的預估變得更加準確。

目前在這一領域主要依靠的供應商產品包括大陸的eHorizon，這也是大陸和地圖公司HERE合作的成果。另外，博世也有相關的產品。這些系統可以給混動控制器和ADAS系統提供地圖信息，包括坡度，車道數，彎道，限速，交通信息等。傳統車企和供應商近兩年在高科技產品方面的步伐速度之快已經給市場帶來了非常強烈的信號。

不過供應商提供的系統并非是即插即用的，比如路況信息對控制策略具體如何進行影響，對ECMS（Equivalent Consumption Minimisation Strategy）中的Equivalent Conversion Factor是如何修正的，電驅零部件的熱模型對于短期高載荷工況時溫度的估算，還有如何將其與已有EE網絡和混動控制器相連，這些都是車企和咨詢公司需要掌握的。預計到18-19年左右會有大批車企和車輛運用該技術。

感謝您的閱讀。本文由唐華寅博士編寫，轉載請注明 @歐洲汽車那些事兒 及作者。

唐華寅博士，曾就職于捷豹路虎，現于邁凱倫汽車從事混合動力系統開發。
