高頻振動采集及孔內成像三軸動靜載實驗系統主要包括真三軸腔體. 液壓控制單元. 氣體沖擊單元和振動高頻采集與孔內監測單元組成，主要用于研究真三軸靜載條件下或動靜載條件下煤巖體破壞過程的動態信息特征。

儀器名稱

高頻振動采集及孔內成像三軸動靜載實驗系統

儀器屬性

試驗平臺類

儀器需要專業操作，僅接受來樣委托測試

生產廠商

江蘇拓創科研儀器有限公司

預約方式

馬衍坤

電話

13966474632

郵件

mykunbest@126.com

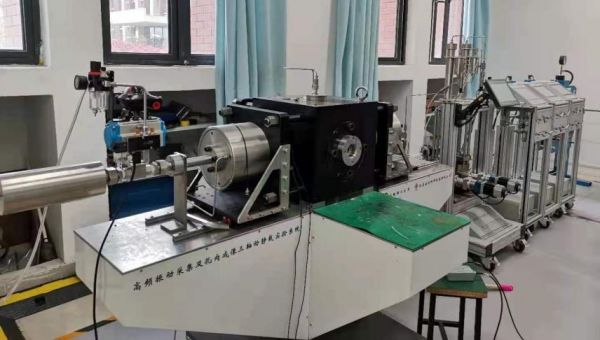

圖1高頻振動采集及孔內成像三軸動靜載實驗系統實物圖

（志遠樓C104房間）

儀器主要性能指標

1. 數控單缸泵（X. Y. Z軸）最大壓力：70MPa；測量精度：±1%；

2. 數控雙缸泵（水力壓裂）最大壓力：70MPa；測量精度：±1%；

3. 空氣炮動態沖擊壓力：0.7MPa；測量精度：±1%；

4. 流體：水；流體流量范圍：0.1ml-100ml/min；

5. 試樣尺寸:100mm×100mm×100mm/150mm×150mm×150mm；最大橫向變形10mm，最大縱向變形10mm。

儀器的主要功能

1. 可開展各類真三軸力學加卸載試驗，用于研究煤巖試樣在三向應力環境下破壞特征，可實時獲得高頻振動信號；

2. 可開展真三軸條件下動靜載力學試驗，用于研究煤巖試樣在三向應力下，局部位置（連續）沖擊破壞特征，可實時獲得高頻振動信號及端面破壞圖像；

3. 可開展各類真三軸條件下煤巖體致裂試驗，用于研究水力壓裂、氣體壓裂等各類煤巖體致裂試驗，可實時獲得高頻振動信號。

儀器測試的典型試驗結果

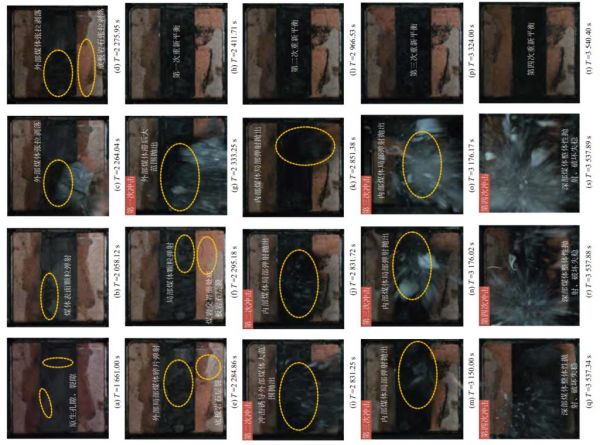

圖2 動靜載耦合作用下煤巖組合體變形破壞特征

圖2引用自以下文獻：楊科,劉文杰,馬衍坤,許日杰,池小樓. 真三軸單面臨空下煤巖組合體沖擊破壞特征試驗研究[J].巖土力學, 2022, 43(01): 15-27.
