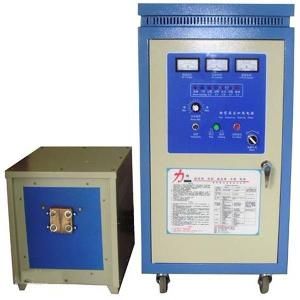

高頻感應加熱電源高頻感應加熱電源是高氏采用新一代IGBT作為主要逆變器件，空冷、水冷或雙結合的方式使得設備更適合各種行業的應用。 感應加熱電源及感應加熱技術目前對金屬材料加熱效率最高、速度最快，且低耗環保。是供高頻 (100千赫以上)感應加熱用的電源設備。其加熱原理同靜止式中頻加熱電源。用于對導體進行感應加熱的高頻電源，其工作頻率大致在0.1～5.0兆赫范圍內。其中0.1～0.2兆赫的電源多用于熔煉導體金屬，如銀、金、鉑等；0.3～0.5兆赫的電源用于鍺、硅及化合物半導體的有坩堝拉晶，以及黑色、有色及稀有金屬的焊接、氣體分析、熱處理等工藝；1～5兆赫的電源用于硅的無坩堝區熔拉晶。 5兆赫以上電源大都用于電介質加熱。這種加熱方式是利用電介質在高頻電場作用下極化了的分子來回扭轉所產生的摩擦熱。它適用于潮濕木材和紙張的干燥，塑料的加熱成形或焊接等。

到20世紀80年代，限于工作頻率較高的固體器件功率較小，工業用高頻加熱電源大都仍采用電子管式高頻振蕩器。它由振蕩管、LC負載振蕩回路、直流電源和反饋回路等組成。從應用觀點出發，它要求電路簡單，容易起振，輸出功率大，效率高；而對電流波形和頻率的穩定性要求不高。因此大多采用自激的電感三點式和變壓器反饋式振蕩器；在介質加熱電源設備中，常用推挽式電路，以提高高頻電壓，加大電場強度，增進介質加熱效果。

目前高頻加熱電源的整機效率很低，一般不足50％。加熱電源的工作頻率與LC負載振蕩回路的諧振頻率的自動跟蹤、高頻電流的高效傳輸、新導磁材料的應用等是提高這類電源效率的途徑。

隨著電子工業的發展，新型的特高頻大功率振蕩管不斷涌現。80年代初，輸出功率50千瓦、頻率1000兆赫的磁控管已用于介質加熱。采用磁控管已能使振蕩管頻率達 10000兆赫（波長為30厘米）。利用波長在幾厘米以下的行波管、微波管，實現了微波加熱。微波可用波導管無損耗地傳遞；再用特殊材料做的凸透鏡進行集中，用以解決一些特殊加熱問題，這是高頻加熱的新途徑。

高頻加熱電源的加熱原理是：工件放到感應器內，感應器一般是輸入中頻或高頻交流電 (1000-300000Hz或更高)的空心銅管。產生交變磁場在工件中產生出同頻率的感應電流，這種感應電流在工件的分布是不均勻的，在表面強，而在內部很弱，到心部接近于0，利用這個集膚效應，可使工件表面迅速加熱，在幾秒鐘內表面溫度上升到800-1000oC，而心部溫度升高很小。

1、采用諧振變頻技術使設備整體效率≥90%，高效、節能，耗電量僅為電子管感應加熱設備的20%-30%。

2、采用IGBT器件逆變，頻率高、體積小、重量輕。體積與重量為可控硅整流器的1/5-1/10，便于您規劃、擴建、移動、維護和安裝。

3、采用數字鎖相技術實現頻率自動跟蹤，能自動適應各種感應器。

4、采用驅動模塊控制，確保設備的可靠性、易維修。

5、80kw高頻加熱電源無萬伏高壓，操作安全，可連續24小時工作。

6、安裝簡易、無需調試、使用方便。

7、節能效果好：開關電源由于采用了高頻變壓器，轉換效率大大提高，正常情況下較可控硅設備提高效率10%以上，負載率達70%以下時較可控硅設備提高效率30%以上。

8、輸出穩定性高：由于系統反應速度快（微秒級），對于網電及負載變化具有極強的適應性，輸出精度可優于1%。開關電源的工作效率高、所以控制精度高，有利于提高產品質量。

9、輸出波形易于調制：由于工作頻率高，其輸出波形調整相對處理成本較低，可以較方便的按照用戶工藝要求改變輸出波形。這樣對于工作現場提高工效，改善加工產品質量有較強作用。

設備應用1.各種高強度螺栓、螺母的熱鐓；

2.各種半軸、板簧、撥叉、氣門、搖臂、球頭銷等汽車配件的淬火。

3.各種內燃機配件、減速面配件的淬火。

4.各種齒輪、鏈輪、軸類的淬火；

5.各種鉗子、刀剪、斧頭、錘子等手工工具的淬火。

6.各種硬質合金刀頭、鋸片的焊接；

7.各種金剛石復合片鉆頭的焊接；

1、機房應通風良好，保持清潔、整齊和干燥。設備必須有兩人以上方可開機操作，并指定操作負責人。操作人員應熟悉和遵守淬火設備操作規程，并穿戴好規定的防護用品。工件應去除毛刺、鐵屑和油垢，否則容易產生打弧，操作時也要防止工件與感應器接觸產生打弧。使用高頻淬火機床，應注意電氣、機械和液壓傳動等的安全操作規程。設備需由專人修理，修理前用放電棒對電容器等進行放電。嚴禁帶電搶修。

2、為防止大工件高感應加熱時炸裂傷人，操作時必須嚴格遵守高頻熱處理操作規程和相應的大件熱處理工藝規程。應先對大工件逐件進行超聲波探傷，凡探傷后發現有白點、嚴重偏析和疏松等缺陷的工件，禁止用高頻設備加熱。工件應去除毛刺、鐵屑和油污，以防止打弧。生產操作中，必須指定負責人，操作者必須熟悉和遵守高頻淬火設備操作規程。

3、高頻加熱電源，是用工業電頻率、低電壓、大電流，對大型工件進行加熱淬火或正火。使用時應遵守安全用電規則。
