什么是BMS？
BMS的概要BMS（Battery Management System）是一種監測和控制電池的狀態，使電池能夠安全且長期使用的系統。EV上所使用的電池(鋰離子電池），每次進行充放電都會加速老化，可能會導致車輛性能下降。因此，以電池單體為單位對所有電池的狀態進行監測，使性能差異趨于均勻的BMS就顯得尤為重要。
BMS的作用監測：以電池單體為單位對所有電池進行狀態監測
電壓測量――測量各電池單體和整個電池包的電壓，防止過充電或過放電
電流測量――測量來自電池的放電電流和對電池的充電電流。確認電池的使用狀況和充電狀態，進行適當?shù)目刂啤?/p>
溫度測量――通過溫度傳感器，隨時監測電池的溫度。通過在適當?shù)臏囟确秶鷥?nèi)使用電池，來確保安全性并延長電池的壽命。
控制：使得每個電池單體的性能差異趨于均勻
大容量的電池包由多個電池單體構成。這些電池單體存在著性能差異，其老化的速度也不同。例如，如果某個電池單體比其他電池單體更早老化，則可能會影響到整個電池包的性能和壽命。使這種性能差異趨于均勻的就是被稱為“平衡”的功能。
關于市場和設備的趨勢
隨著馬達的高輸出化、與續航距離延長相伴的電池的高容量化，人們對EV上的電池提出了更高效的快速充電要求?；谶@些理由，預計安裝在EV上的大容量型電池今后將會增加。此外，人們預測電池的高電壓化也將成為未來的趨勢。作為構成BMS的電子零部件今后要求其具備的功能和性能，可以列舉“高功率化”、“高耐熱化”、“高精度化（溫度/電壓控制）”。各自的要件如下所示。
高功率化
為了支持馬達的高輸出化，要求構成BMS的半導體也支持高功率化。所謂高功率化，是指將目前400V左右的電池包電壓提高到800V甚至更高的高壓。
高耐熱化
隨著電子零部件小型化的日益進展，單位面積產生的熱在增加。通過使之具有對熱的耐受性，可以防止因零部件本身發出的熱和從周?chē)悴考邮艿臒岫鴮?dǎo)致的老化。
高精度化（溫度、電壓）
為了實現高功率化，在電池?cái)?shù)量增加、高電壓化等的推進下，需要比目前更加精確地進行測量和控制。
關于BMS的電路構成

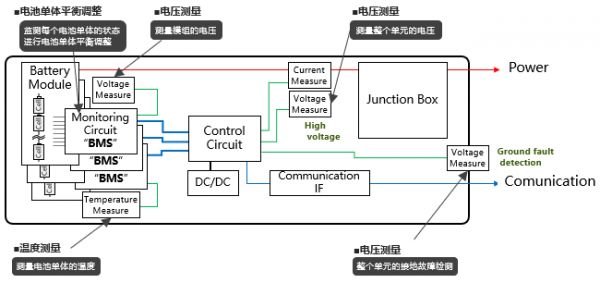

總體構成 電池模組：連接了多個電池單體的模組 電壓檢測（模組）：測量模組及各電池單體的電壓 監測電路（BMS）：監測每個電池單體的狀態，進行電池單體平衡調整 溫度檢測：測量每個電池單體的溫度 控制電路：控制BMS的測量、平衡調整 電流檢測：測量整個單元的電流 電壓檢測（整體）：測量整個單元的電壓 接線盒：異常時予以切斷并保護電池 電壓檢測（整體的接地故障檢測）：檢測整個單元的接地故障
個別電路及構成零部件
溫度測量一旦電池成為高溫，可能會導致電池本身老化，在最壞的情況下還可能會著火。為了避免這樣的事態，BMS通常通過配置在電池模組上的多個熱敏電阻器（溫度傳感器）來測量溫度。
【要使用的零部件】
電池單體的溫度測量 ―― NTC熱敏電阻器（片式）
POINT

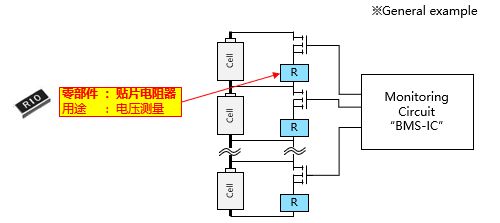

? 藉由小型、高耐熱且獨特的外電形成技術實現的高可靠性，為電路溫度補償?shù)母呔然龀鲐暙I(xiàn)電池單體平衡調整通過測量每個電池單體的電壓，計算出各電池單體的充電量，為了使所有電池單體的充電量趨于均勻，通常使用電阻器進行放電。

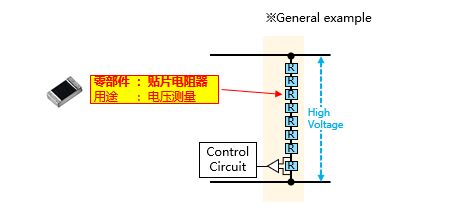

模組、單元、接地故障檢測等的電壓測量涉及高電壓，因而通常連接多個電阻器通過分壓進行測量。
在DC/DC轉換器電路中，為了去除輸入部的噪聲和使得輸出部平滑，通常使用導電性聚合物混合鋁電解電容器，為了進行電壓轉換，通常使用車載用功率電感器。
【要使用的零部件】
噪聲去除、開關/平滑 ―― 導電性聚合物混合鋁電解電容器
POINT
? 藉由大容量、低ESR和高紋波性能，為電路的小型化/大功率化（低電壓和大電流）做出貢獻? 藉由支持高頻容量特性，為去除電路的高頻開關化所產生的寬帶和高頻率噪聲做出貢獻電壓轉換 ―― 車載用功率電感器
POINT

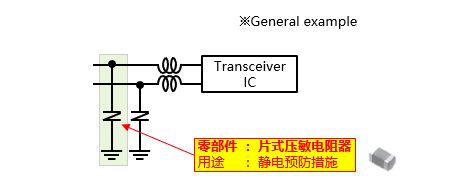

? 藉由金屬磁性材料的低損耗和大電流性能，為電路的小型化/大功率化（低電壓和大電流）做出貢獻? 藉由損耗特性的高頻化（低ACR），為抑制電路的高頻開關化損耗做出貢獻4 在DC/DC轉換器上使用的零部件通信I/F在通信I/F（通信）電路中，使用兩根線與外部設備（CAN、Ethernet等）進行通信。此時，如果噪聲或靜電從通信線混入，則可能會導致收發器IC故障。因此，收發器電路中作為靜電預防措施通常使用片式壓敏電阻器。
【要使用的零部件】
ESD噪聲去除 ―― 片式壓敏電阻器
POINT
? 藉由具有廣泛容量特性的產品陣容，在保持電路通信品質的同時，為抑制靜電（ESD）噪聲做出貢獻? 片式壓敏電阻器藉由其8~250pF的容量特性，支持從低速到高速的通信速度
小結
BMS是進行電池狀態的監測和控制的重要系統。通過這種功能，可以在確保電池安全性的同時優化其性能。今后，隨著EV生產數量的增加，預計BMS的安裝數量也會增加。此外，還要求其提高性能，其中包括馬達的高輸出化、電池的高容量化以及快速充電時間的縮短。為了應對這些變化，構成BMS的電子零部件也必須具備“高功率化”、“高耐熱化”、“高精度化（溫度/電壓控制）”等特性。松下機電株式會社備有面向BMS的廣泛的產品陣容（表1）。
