解決新能源汽車?yán)锍探箲]，BMS系統電池監測的大作用

來源：泰然健康網 時間：2025年05月20日 16:51

新能源汽車是未來的主要趨勢，但里程焦慮一直困擾著車主，而這種情況在冬季更為嚴重，電池續航持續打折，對電池電壓范圍影響的幅度可高達40%，里程焦慮更為嚴重。

為了解決障礙，車企和電池供應商正絞盡腦汁，不斷增強電動車配置，而事實上，對于新能源汽車來說，BMS（電池管理系統）也影響著汽車的續航，這方面技術不容忽視。

TI（德州儀器）作為電源管理芯片的領頭者，近期推出全新的汽車電芯監測器和電池包監測器。這些監測器提供更高精度的測量功能，可更大程度地增加電動汽車 (EV) 行駛時間并實現更安全的運行。

實際上，BMS領域正面臨著新興趨勢的挑戰。

BMS系統正從傳統架構走向現代架構。據德州儀器電池管理系統事業部總經理王世斌介紹，在傳統的電池接線盒中通常有很多引線、接線、接口連接到BMU（電池管理）單元，想要通過BMU單元對電池的高壓，包括電池盒內部的參數進行測量，就會需要很多的線束。

而智能接線盒方案，則可將電池包的高精度電流監測系統、診斷系統以及通信模塊的功能都集成到專門用于智能電池盒的芯片產品中，免去了繁雜的線束。

但隨著架構轉向現代架構，行業也對其提出更高的要求：

需要達到更高的電芯監測精度，從而推動磷酸鋰鐵等各類電池的廣泛應用；采用智能電池接線盒 (BJB) 架構，并最終趨向域控BMS架構；位于CSU中的多個電池包監測器均通過菊花鏈接口或者無線接口連接到電池控制單元 (BMU) ；通過診斷和報告來增加高壓器件的使用壽命；主800V架構（提供可切換400/800V的選項）。

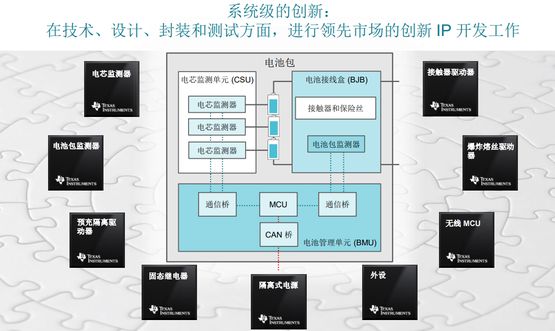

TI在整個電池包的系統層面，擁有全方位的整套系統方案，解決客戶所有的問題。

包括電芯監測芯片及電池包的監測芯片、預充驅動器、固態繼電器、隔離式電源、無線控制器和其他相關電芯電池方案。

整套方案則可以支持只有兩根線的菊花鏈通信，通過菊花鏈通信可以非常方便地將電芯里面的各種信息通過兩根線傳輸?shù)诫姵毓芾韱卧?，所以，整個通信系統可以降低很多線束的數量，同時，TI支持通過無線通信的方式實現電池監測的信息傳輸，有利于進一步降低線束數量，給予終端用戶更多選擇。

即便BMS設計路上存在大量難點，但TI一直在深耕BMS領域。

首先是電池管理系統監測，TI可以做到對400V和800V的電池系統進行監測和均衡。與此同時，TI非常關注電池監測過程中各項參數的精確性，以此提高系統的安全性能。比如，當精確監測到電池中的電壓和電流參數時，就可為客戶提供高精度的電池電化學的阻抗跟蹤分析，從而準確地獲得電池當前的健康狀態和荷電狀態。

在安全標準上，TI的產品滿足合乎汽車要求的ASIL-D標準。通過這個標準，可以幫助客戶的工程師更方便的設計出完全符合汽車要求ASIL-D標準的車規級產品。

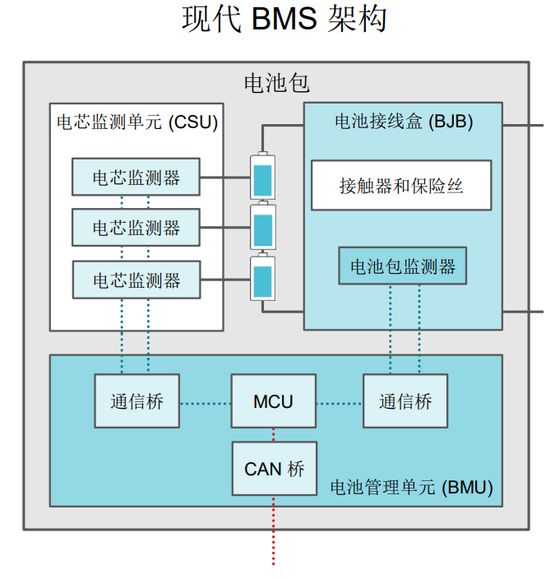

在下圖這樣一個典型的架構下，電池組中包含了非常多數量的電芯，比如400V系統超過100個電芯，800V系統很可能超過200個電芯，在這樣的電芯系統中，需要能夠高精度監測每一個電芯電壓的產品，而關鍵則是左框中被行業稱為電芯監測單元CSU。

王世斌強調，TI一直以來持續關注新能源汽車，不斷提供創新技術，希望能夠幫助新能源汽車制造商在更大程度上延長其行駛里程，這就需要更高的電池監測精度。

而TI的底氣在于兩點：

在電源管理系統上，TI有著豐富的電源管理經驗，且在如何減小電源管理系統的體積和提高性能方面持續鉆研。在電池管理支持方面，TI通過優化拓?fù)浣Y(jié)構，可以做到對不同電池架構、電池?cái)?shù)量（如12節電池、16節電池甚至最高18節電池）的相互兼容，這意味著大家在設計具體系統時，在一些軟硬件方面可以實現更好的共用，亦可提升設計的效率；對電池應用來說，安全是重中之重，TI的產品通過提高電池測量精度，包括對溫度參數、精確電流參數測量精度的提高，優化熱管理，以提升整個電池系統的安全性能。

高精度產品為行駛保駕護航

TI此次的新產品，就是電芯監測單元CSU中的關鍵芯片，包括高精度電芯監測器BQ79718-Q1和BQ79731-Q1電池包監測器兩個型號產品。

BQ79718-Q1電芯監測器主要是用于測量電壓，在接線盒里的BQ79731-Q1電池包監測器主要是用于測量電流。

BQ79731-Q1和BQ79718-Q1在測量電池電壓、電流和溫度方面提供了出色的準確度和精度，可有效確定車輛的真實續航里程、延長電池包的整體壽命并提高其安全性。

BQ79718-Q1能夠?qū)崿F(xiàn)非常高精度的電壓測量，可以很好地預估電動汽車真實的續航里程。此外，它能夠?qū)崿F(xiàn)非常高的精度，使得電池包充放電的可靠性和安全性非常高，在滿足ASIL要求的同時可以更好地降低對電動汽車剩余行駛里程的評估誤差。

BQ79718-Q1的異常檢測精度可達1mV的數量級，意味著這種產品可以適用于不同化學成份的電池，包括主流的磷酸鐵鋰等化學成份電池，使得電動汽車在里程計算方面可以達到更高的精度。

在電壓和電流的測量間，BQ79718-Q1還有很好的同步功能，同步時延只有128微秒的時間，使得能夠非常準確地計算電動車當前的參數，這些準確的參數使得整個系統可以更好地評估汽車后續能夠行駛的里程數量。

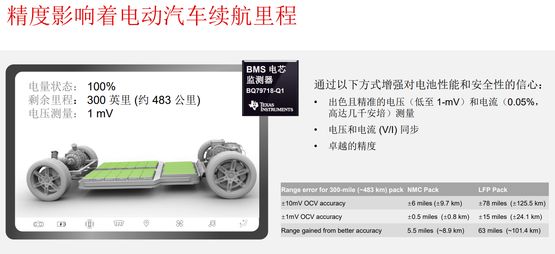

舉個例子來說，假設一輛車剩余里程300公里，以目前主流的鎳鈷錳鋰電池電池方案和磷酸鐵鋰電池方案來看：

在鎳鈷錳鋰電池中，它的放電曲線相對比較陡一些，這種情況下，如果基于10mV精度的計算，可能會導致9.7公里左右的里程誤差，當把OCV計算精度提升到1mV數量級時，換算到里程精度計算上，就可以達到僅僅只有0.8公里的里程誤差，假設把精度從10mV提升到1mV以后，在這種情況下，對剩余里程計算精度就可以提高8.9公里；對于磷酸鐵鋰電池來說，改進的變化就非常大了，因?yàn)榱姿徼F鋰整個放電曲線電壓斜率比較小，所以，如果有10mV誤差的情況下，整個對應的里程誤差就會達到125.5公里這樣一個數字，如果把電壓誤差值降到1mV，這時里程誤差就降到只有24.1公里了，把整個誤差縮小了101.4公里，意味著車輛計算剩余里程時的不確定性整整降低了101.4公里。

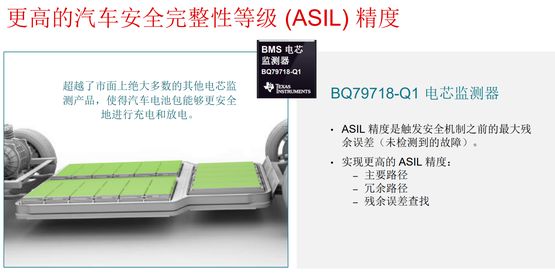

TI非常注重提高整車的安全等級，也就是車規要求的ASIL的精度。

BQ79718-Q1完全符合功能安全的要求，能夠很好的匯報功能安全具體的參數，這意味著它可以隨時把電池當前可能的各種各樣與安全相關的，或其他一些具體的參數準確地匯報到整個系統，使得用戶可以非常好地了解到電池當前比較精確的健康狀態，來精確評估剩余的行駛里程。

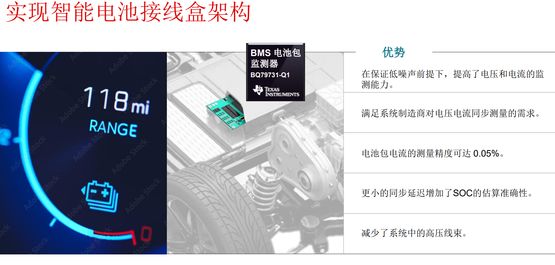

BQ79731-Q1電池包監測器可對智能電池包進行非常高精度的電流參數的監測，并滿足客戶對電壓、電流同步測量的需求。

電池包里的產品和現有的一些電芯監測器產品可以配套使用，它們互相配合可滿足很高的電流電壓同步測量的要求，以達到預期的測量效果。因?yàn)楦〉耐窖訒r(shí)可以更準確地評估電池包的荷電狀態并做到更精確的評估。

BQ79718-Q1和BQ79731-Q1會是一次完美的組合。憑借TI BMS的技術，可使整個電動汽車的未來路線獲得更好的提升，而在安全性上的建設，可使得車輛行駛更長的里程并提升電動汽車使用的效率和未來發展的普及率。

總結來說，相比上一代產品，TI此次的更新迭代主要在3個方面：首先，在電池電芯監測上將精度提升至了1毫安的數量級，可對磷酸鐵鋰這樣的電池進行高精度的監測；其次，在功能安全方面，新品完全支持ASIL-D要求，如冗余設計，錯誤狀態報錯等能力都能滿足客戶在汽車功能安全相關的要求；最后，整個方案中電芯監測產品與電池包監測產品夠?qū)崿F(xiàn)高精度同步，在設計中準確監測數據，對電池狀態的評估也更加準確，對于汽車剩余里程的計算都有非常大的幫助。

文/付斌
